可3D打印组装式手动开罐器结构设计

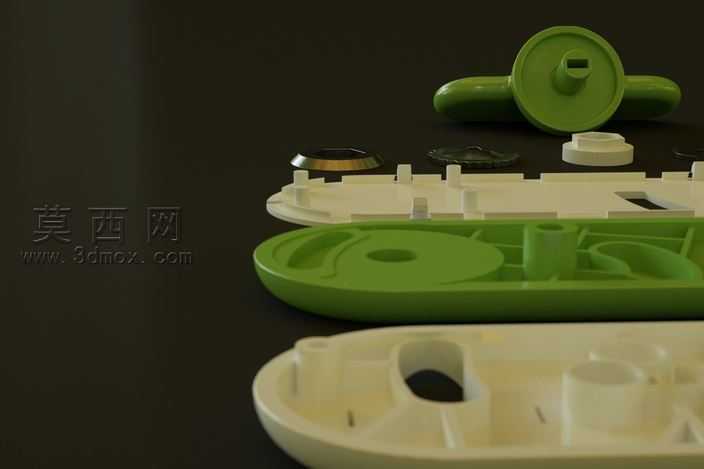

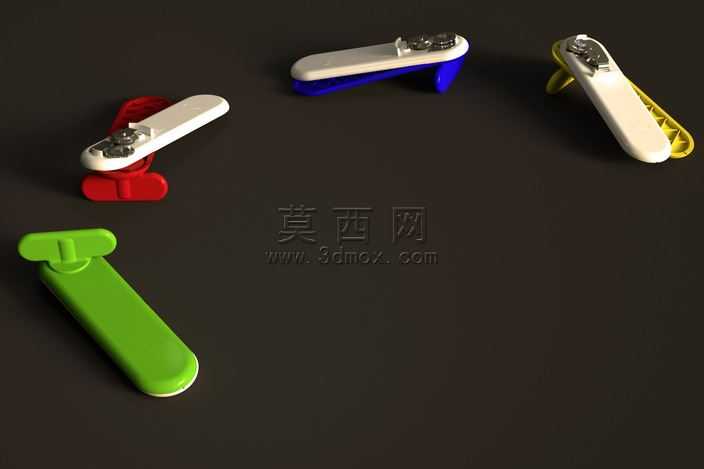

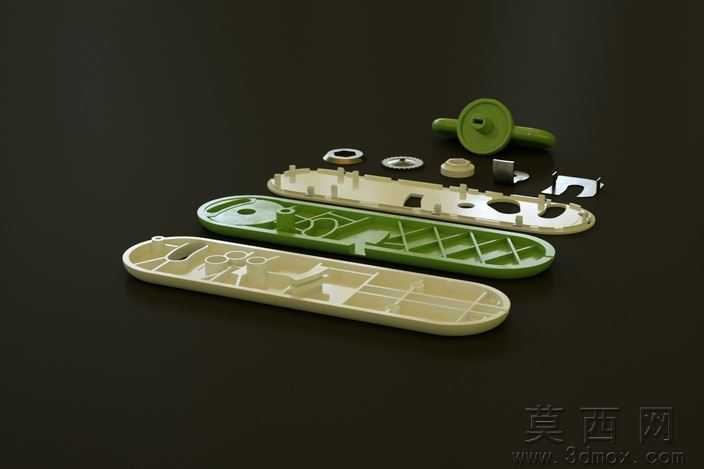

本作品为可3D打印的组装式手动开罐器三维设计，整体采用长条形握持主体搭配旋转施力部件的经典布局，在建模阶段通过参数化特征构建各独立零件，先完成上下两片壳体的轮廓草绘，沿草绘轨迹拉伸生成基础实体后，针对壳体内部做等距减重的筋位设计，筋条沿壳体长度方向呈交错排布，既保证打印后零件的结构强度，又能最大程度减少耗材使用，避免实心结构带来的材料浪费与打印翘曲问题。针对旋转施力的旋钮部件，建模时在其中心预留与金属切削刀片匹配的安装轴孔，轴孔边缘做环形加强凸台设计，抵消开罐施力时的扭矩应力，防止旋钮与轴连接位置出现断裂。各零件的装配配合位置均预留0.2mm的3D打印公差间隙，保证打印完成后无需二次打磨即可顺利完成拼接组装，上下壳体的卡扣位置做导向斜角设计，降低组装对位难度。材质与渲染阶段，针对塑料壳体部分分别赋予哑光米白与军绿色磨砂塑料材质，调整材质的粗糙度参数模拟PLA耗材打印后的哑光质感，对金属垫片、切削刀片等小零件赋予拉丝不锈钢材质，添加细微的划痕纹理提升真实感，场景布光采用侧上方柔光打光，搭配深色哑光背景突出零件的分层结构与轮廓细节，渲染输出时开启环境光遮蔽效果，清晰展现壳体内部筋位的结构层次与零件间的装配关系。设计思路上围绕3D打印的工艺特性做适配优化，所有零件均采用无支撑或少支撑的摆放角度设计，壳体的外表面无倒扣结构，打印时无需添加额外支撑即可获得光滑的外表面，内部筋位的厚度统一设置为2mm，符合FDM3D打印的最小壁厚要求，避免打印过程中出现薄壁填充不足的问题。整体结构将传统开罐器的一体化外壳拆分为多件可独立打印的部件，既降低了单件打印的尺寸门槛，让小尺寸打印幅面的桌面级3D打印机也能完成制作，也通过零件拆分的方式清晰展现开罐器的内部传动与施力逻辑，可作为3D打印教学、工业设计入门的结构演示案例，帮助学习者理解日用品的结构设计逻辑与3D打印的工艺适配要点。
