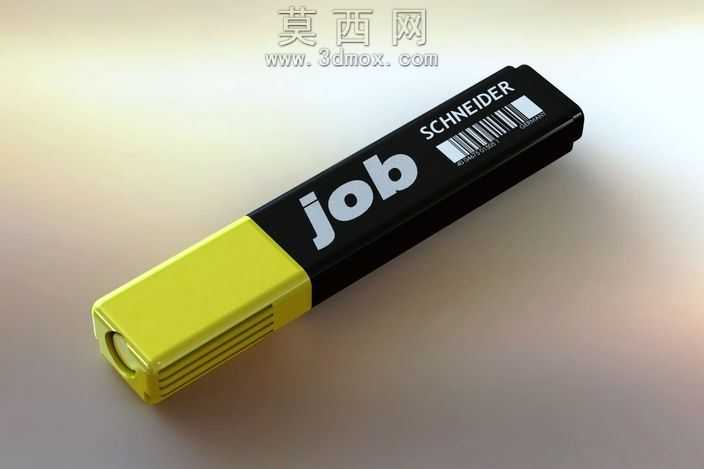

施耐德Job系列黄色记号笔外观结构三维设计

本作品为施耐德Job系列黄色记号笔的三维建模设计成果，建模阶段依托SolidWorks平台完成全参数化结构搭建，首先通过草绘绘制笔身主体的矩形截面轮廓，结合拉伸凸台命令生成笔身的基础长条形实体，针对笔帽与笔身衔接的阶梯结构，采用拉伸切除与圆角命令处理衔接处的过渡曲面，避免生硬直角带来的违和感，还原实物的流畅握持触感。建模过程中重点还原笔身的细节特征：笔帽端的挂绳开孔通过异形切除命令完成，开孔边缘做0.2mm的圆角处理模拟注塑件的工艺圆角，笔帽侧面的防滑凹槽采用线性阵列的拉伸切除实现，凹槽的深度、间距完全匹配实物的防滑结构尺寸，笔身表面的品牌标识区域通过分割线命令划分独立面域，为后续贴图与材质区分做准备。材质与渲染阶段，针对笔身的黑色塑料主体赋予哑光ABS塑料材质，调整材质的粗糙度参数至0.6，还原实物笔身的磨砂防滑质感，笔帽的黄色部分采用高饱和度的PP塑料材质，适当降低粗糙度至0.3，模拟亮面黄色塑料的视觉效果，笔身表面的品牌文字与条形码标识采用外观贴图功能映射至对应面域，调整贴图的缩放比例与位置，确保标识的排版、比例与实物完全一致。渲染环境采用柔和的工作室漫反射光源，添加顶部主光源与侧面补光，避免模型表面出现过强的高光反射，同时开启环境光遮蔽效果，强化笔身凹槽、衔接缝隙处的阴影层次，让模型的立体感更加突出。结构设计上严格遵循实物的装配逻辑，笔帽与笔身的配合尺寸预留0.1mm的装配间隙，还原真实产品插拔时的松紧度，笔身整体的长宽高比例完全参照实物测量尺寸设定，笔端的斜切面造型通过拔模与拉伸切除组合命令实现，精准还原记号笔笔头端的造型特征，整个建模过程兼顾外观还原度与结构合理性，可用于文具产品的外观展示、结构参考以及相关教学演示场景。
