2022款斯巴鲁WRX整车车身扫描数模

　　这套扫描数模完整还原了2022款斯巴鲁WRX四门运动轿车的车身外覆盖件与座舱内部基础轮廓，数据通过Faro Quantum E三维激光扫描设备实车采集，单位采用英制英寸，覆盖车头前保险杠、引擎盖、前后翼子板、车门、侧裙、车顶、尾厢上部以及座舱内防火墙、地板、顶棚内侧的完整型面，没有附带底盘动力总成、悬架、内饰附件等额外部件，仅保留车身本体的扫描曲面，可直接作为汽车改装、外观套件开发、整车逆向设计的基准参考数据。

　　从实际工程使用场景来看，这类实车扫描点云最核心的用途，是解决新开发改装部件与原车曲面的匹配偏差问题。以往开发WRX的前铲、侧裙、尾翼、宽体轮眉这类外观件时，往往需要设计师反复到实车上打样取型，手工敲制样板再回厂翻模，不仅试制周期长，不同批次的样板还会出现尺寸漂移，最终套件装车后出现接缝不均、曲面过渡突兀的问题。有了完整的车身扫描数模，结构工程师可以直接在三维软件中调取原车所有外表面的曲率数据，在虚拟环境中完成改装件的型面设计：比如开发引擎盖通风开孔时，可以直接对齐原车引擎盖的安装孔位、边缘包边的贴合面，提前校验开孔位置与下方发动机舱内零部件的安全间隙；设计宽体轮眉时，可以顺着原车翼子板的曲面弧度做延伸过渡，保证轮眉与原车钣金的分缝线均匀一致，不需要反复在实车上修配。

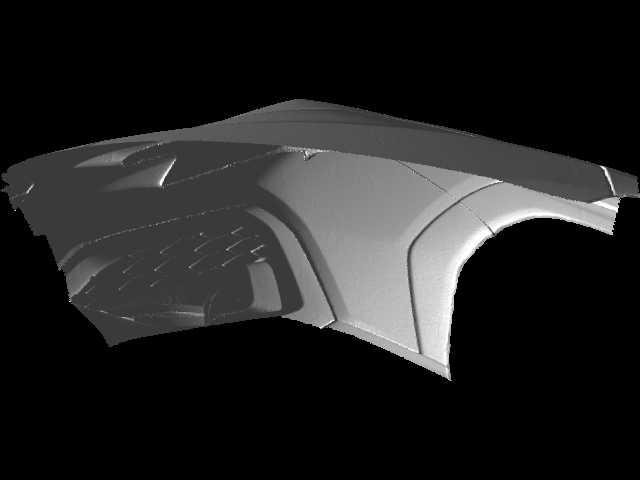

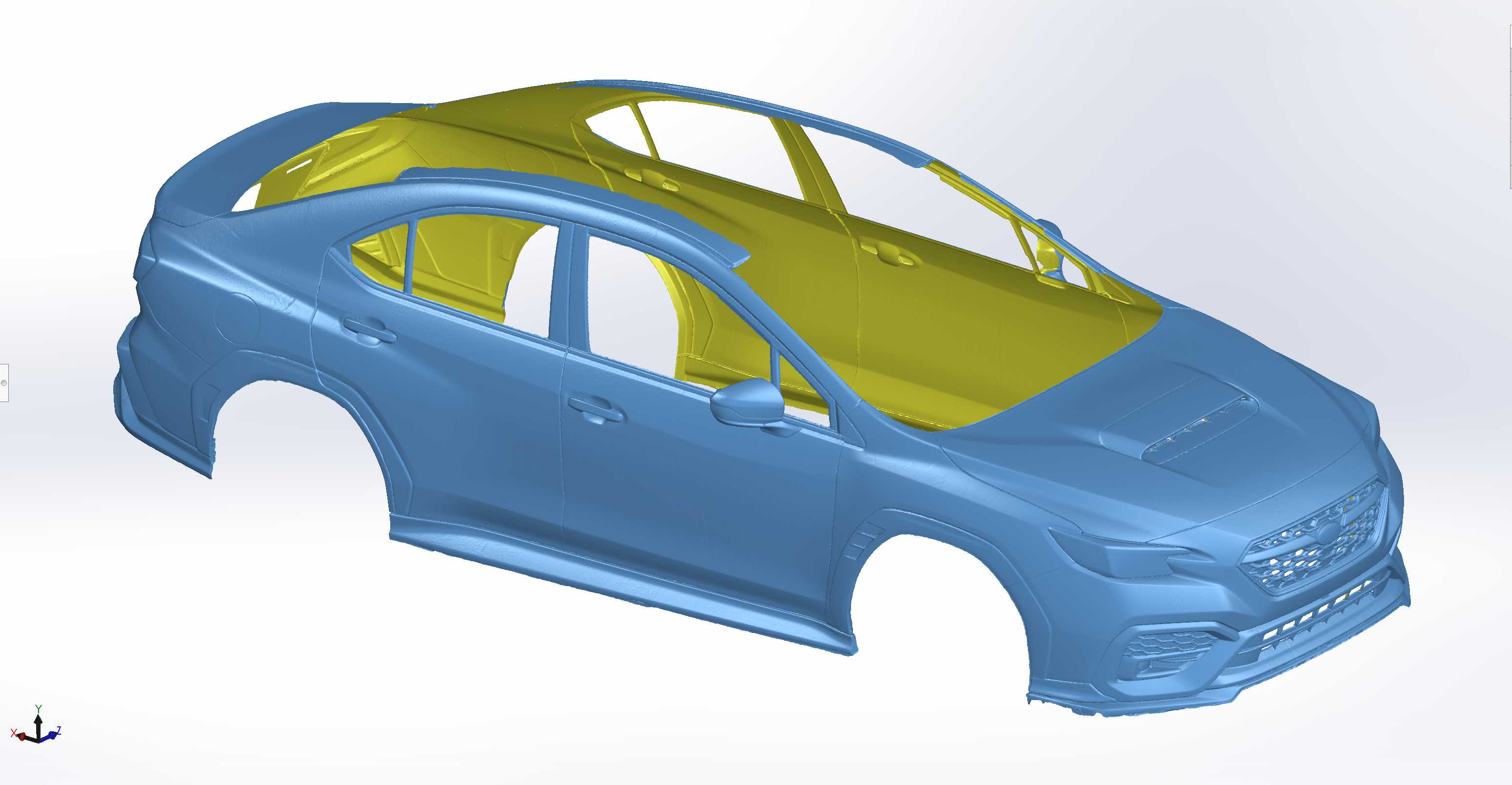

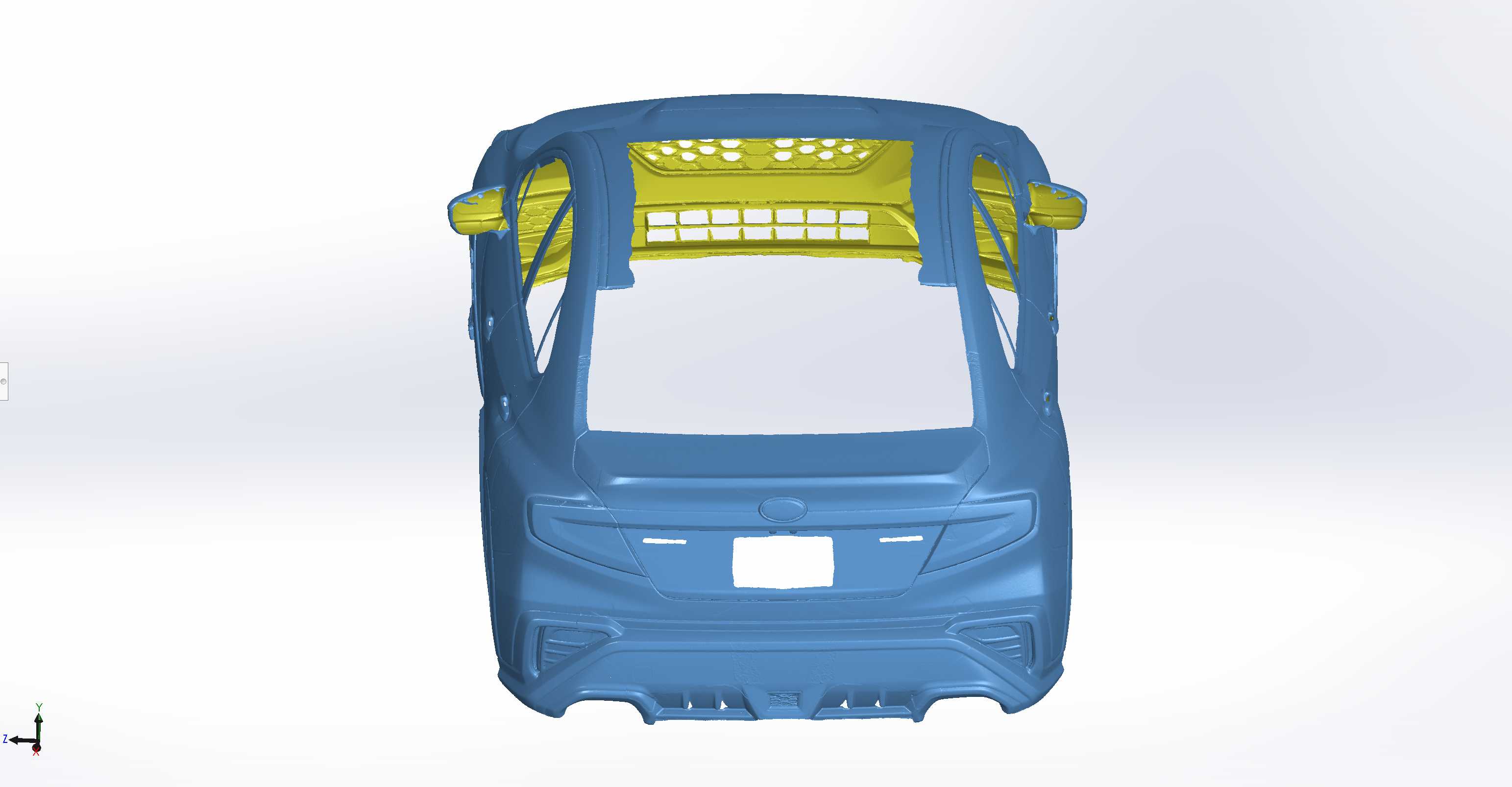

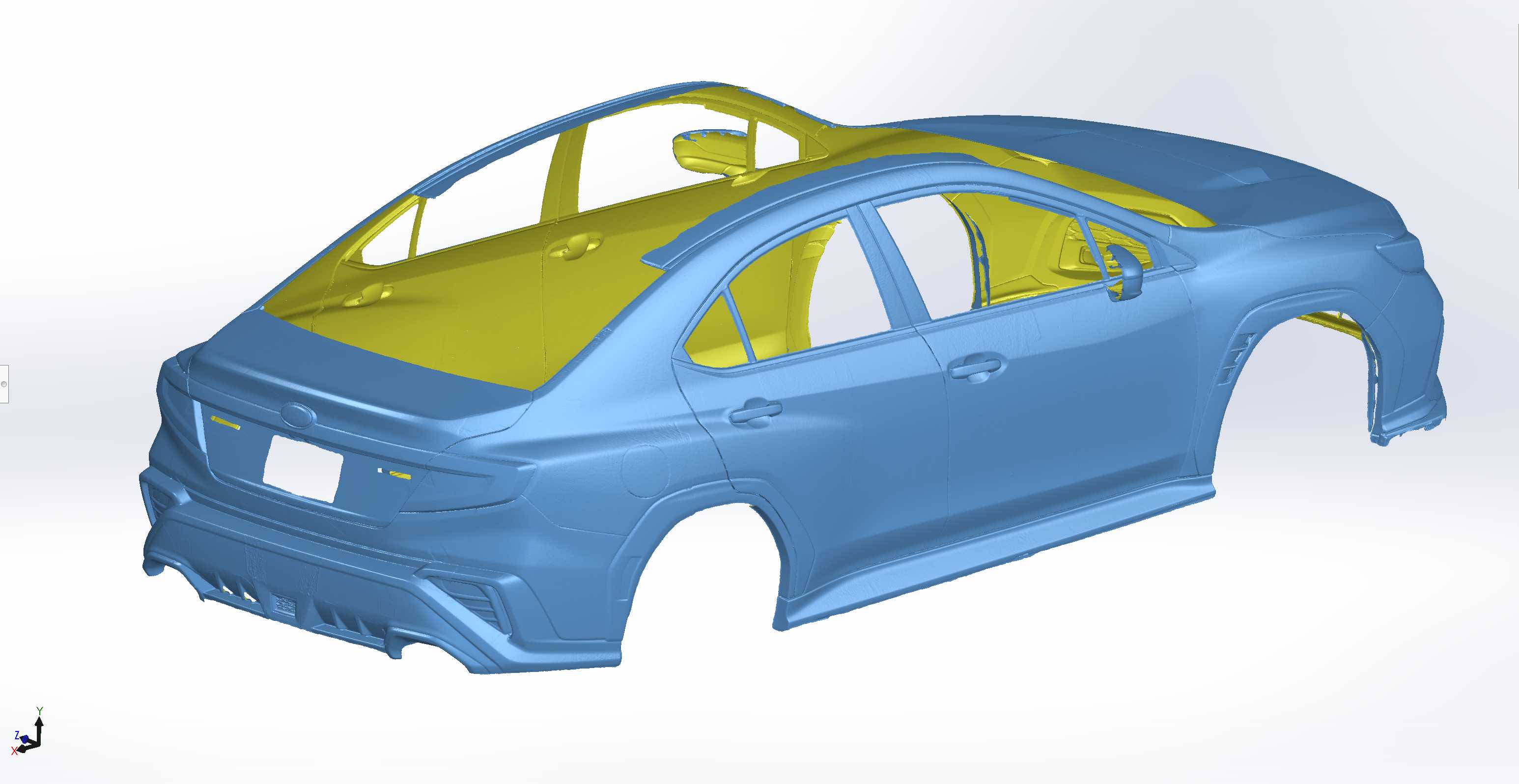

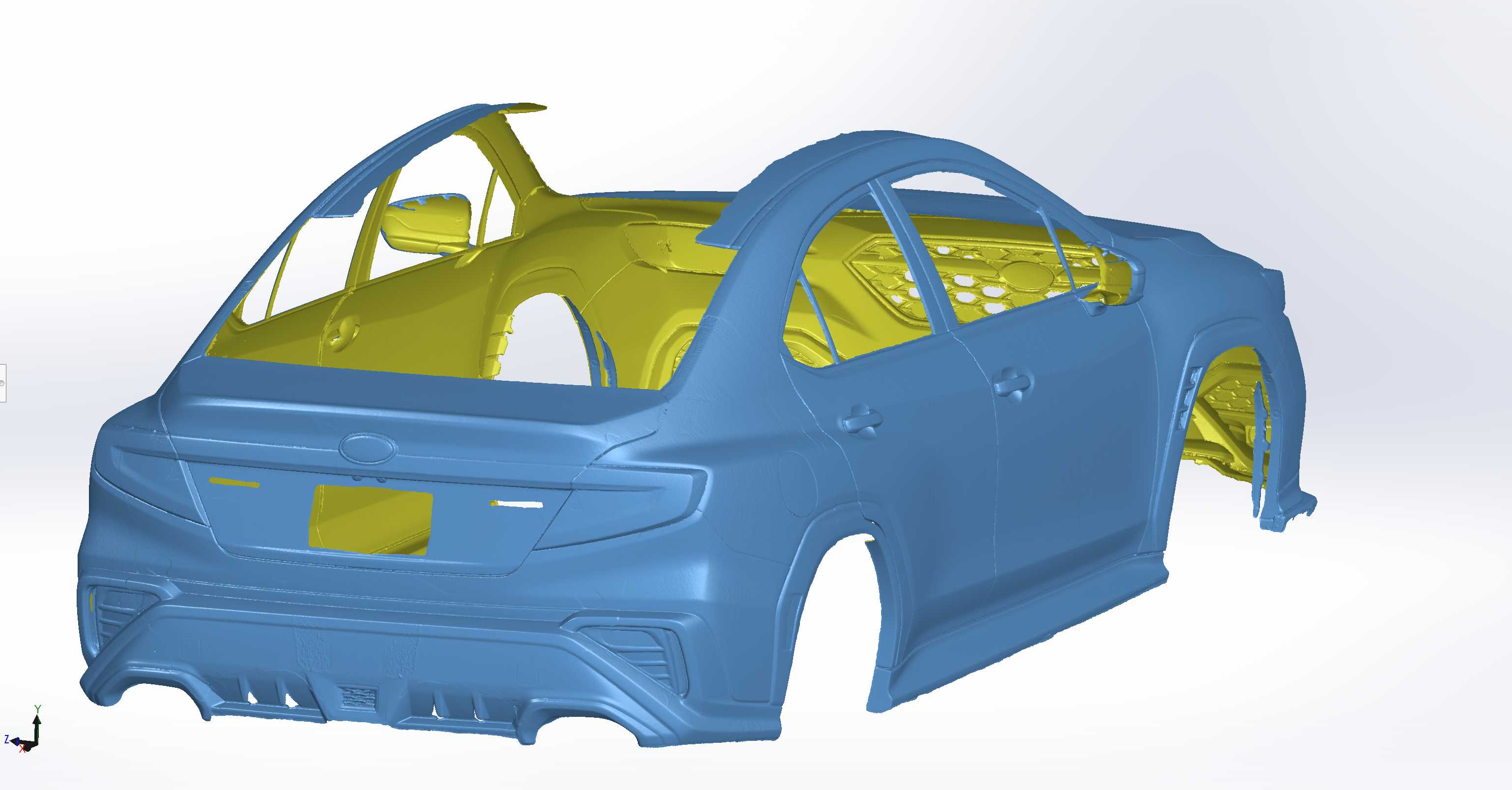

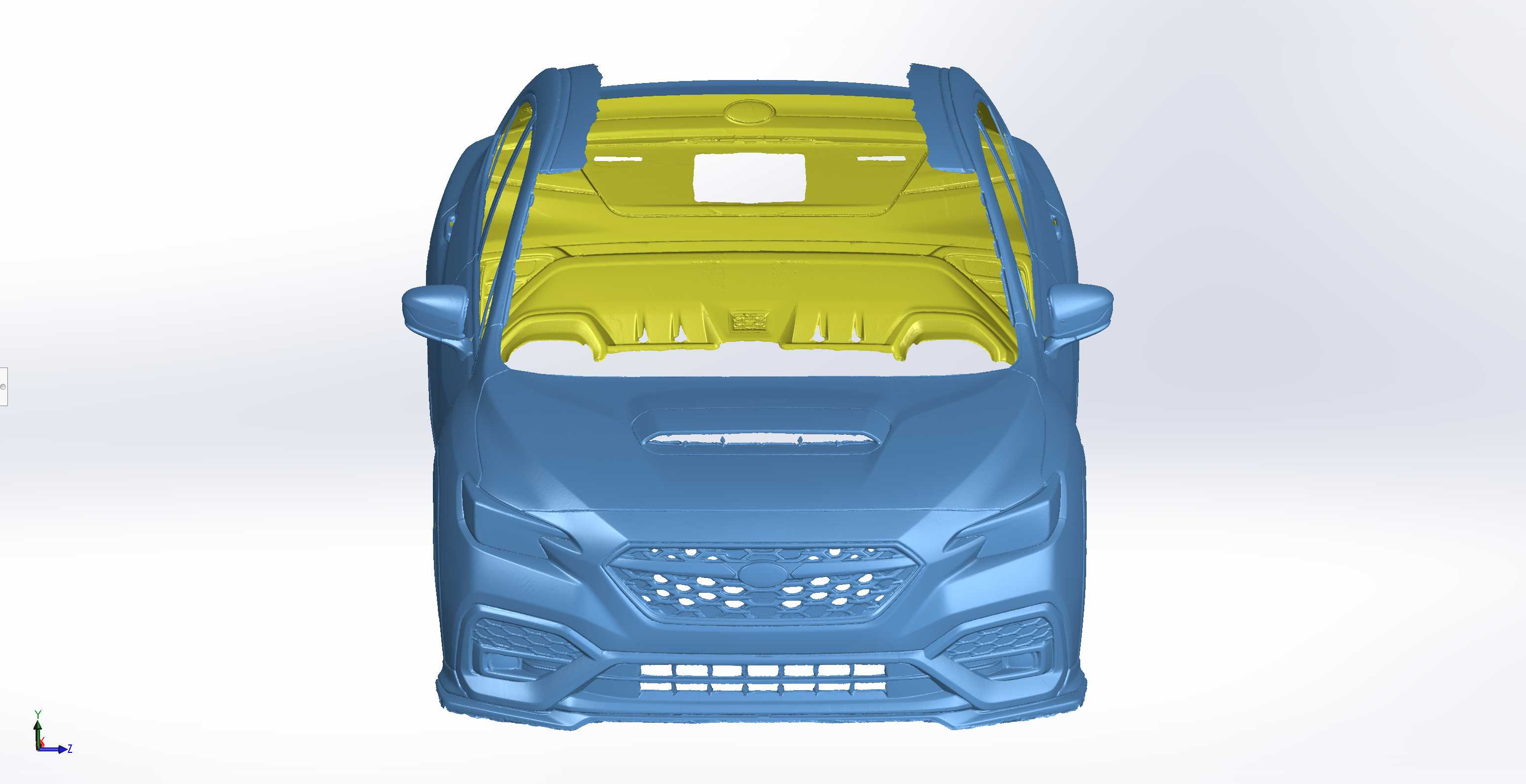

　　数模中蓝色区域为车身外侧可见的外覆盖件曲面，黄色区域为座舱内侧的钣金型面，两部分数据完整保留了车身钣金的壁厚边界与安装配合面的原始形态。在做车身套件的安装结构设计时，工程师可以直接依托内侧型面设计卡扣、固定支架的贴合面，比如侧裙的安装支座，不需要额外猜测车身侧围下沿的截面形状，直接从扫描数据中提取截面线，就能设计出完全贴合金钣金表面的固定座，避免装车后出现支架悬空、紧固后钣金变形的问题。针对赛道改装场景，这套数据还可以用来做全车空力套件的流场仿真前置处理：扫描得到的整车外表面曲率连续，没有手工测绘带来的局部型面失真，导入仿真软件后可以快速生成封闭的外流场计算域，模拟前保险杠进气口、引擎盖通风槽、车尾扩散器的气流走向，相比用通用轿车近似模型做仿真，结果和实车风洞测试的偏差会小很多。

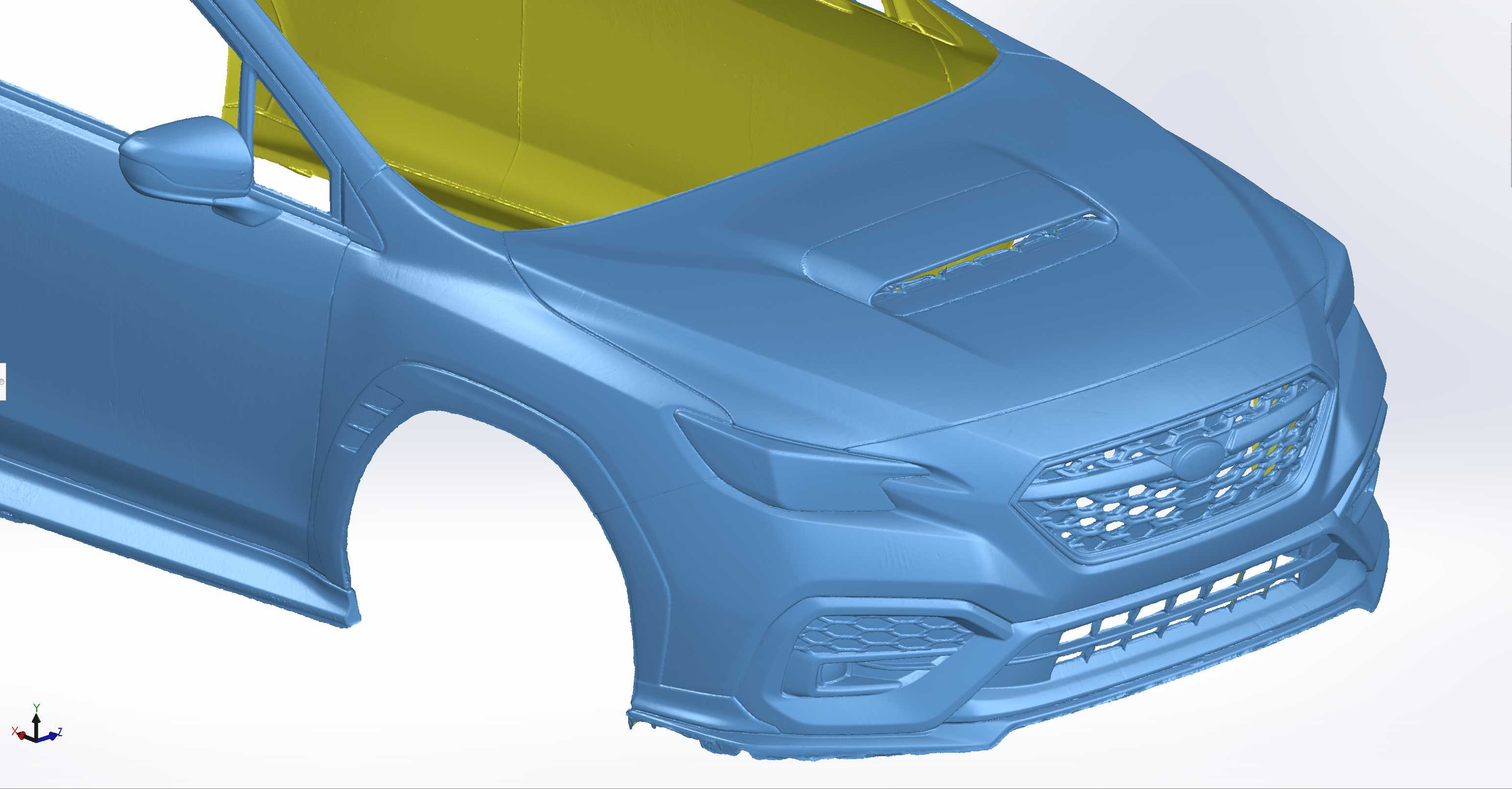

　　从安装边界的角度梳理，这套数模完整保留了原车所有关键配合部位的轮廓尺寸：前保险杠区域包含了原厂中网格栅的安装边框、两侧雾灯框的开孔轮廓、前唇下沿的离地间隙曲面，开发替换式前杠或者加装前铲时，可以直接对齐格栅的安装卡扣位、拖车钩预留孔的位置，保证新部件不需要切割原车钣金就能直接对位；车门区域保留了四门的门把手凹陷轮廓、车窗边框的密封面、车门下沿的侧裙安装边，设计改装车门饰板、雨挡或者一体式侧裙时，能直接校验部件与车门开合轨迹的干涉情况，避免出现车门全开时部件与翼子板剐蹭的问题；车顶区域保留了车顶弧线、前后风挡的上沿边框，设计加装顶翼、车顶行李架或者天窗导流件时，可以精准匹配车顶的曲率，不会出现部件两端贴合、中间翘起的装配缺陷。座舱内侧的黄色扫描面则覆盖了A柱、B柱、C柱的内板轮廓、地板中央通道的凸起形态、防火墙的安装面，在开发防滚架、定制内饰面板、加装赛车座椅固定底座时，可以直接根据内板型面设计支架的弯折角度，提前确认防滚架钢管与车身立柱的贴合位置，省去现场丈量、反复切管调整的工序。

　　对于整车逆向开发的从业者来说，这套扫描数据跳过了整车测绘最耗时的外表面采点环节，原始扫描曲面保留了实车所有的曲面特征，包括原厂钣金的冲压棱线、保险杠的注塑圆角、车身侧面的特征腰线，不需要设计师凭空猜测曲面的曲率变化，在数模基础上做曲面重构时，可以直接以扫描面为参照搭建Class-A曲面，大幅缩短逆向建模的周期。同时数据仅包含车身本体，没有多余的零部件杂点，后期处理点云、铺面的工作量也相对可控，不管是做改装件的数控加工刀路编制，还是3D打印试制样件，都能直接提取对应的型面数据使用。
