大众乘用车多辐式轮毂带轮胎总成

项目分类:汽车 发布时间:2022-07-14 ID:681518
  • 大众乘用车多辐式轮毂带轮胎总成
  • 大众乘用车多辐式轮毂带轮胎总成
  • 大众乘用车多辐式轮毂带轮胎总成
  • 大众乘用车多辐式轮毂带轮胎总成

  这套行走系统数模围绕乘用轿车的轮端装配关系搭建,覆盖橡胶轮胎、合金轮辋、多辐轮辐、中心盖、螺栓孔、制动盘与红色卡钳等关键部件,可用于整车总布置校核、底盘运动干涉检查、轮腔造型评审以及改装方案前期验证。轮端在整车里承担垂向承载、转向传力、驱动制动扭矩输出和路面冲击缓冲等任务,建模时不能只把轮子当成一个外观圆件,而要把轮胎外廓、轮辋偏距、中心孔定位、螺栓分布圆、制动件包络以及悬架跳动边界一起考虑。

  轮胎部分按常见乘用车子午线轮胎的形态表达,胎面保留连续周向花纹沟与横向沟槽,侧壁带有自然弧度,能够反映接地宽度、胎侧高度和外径之间的比例关系。实际选型时,轮胎外径会影响车速表匹配、轮拱间隙和悬架几何;胎宽则影响接地面、转向阻力和偏距布置。数模中轮胎与轮辋的配合位置明确,胎圈落座区域对应轮缘,便于检查充气状态下胎侧是否会在满载压缩或大转角时触碰翼子板、减振器或卡钳。

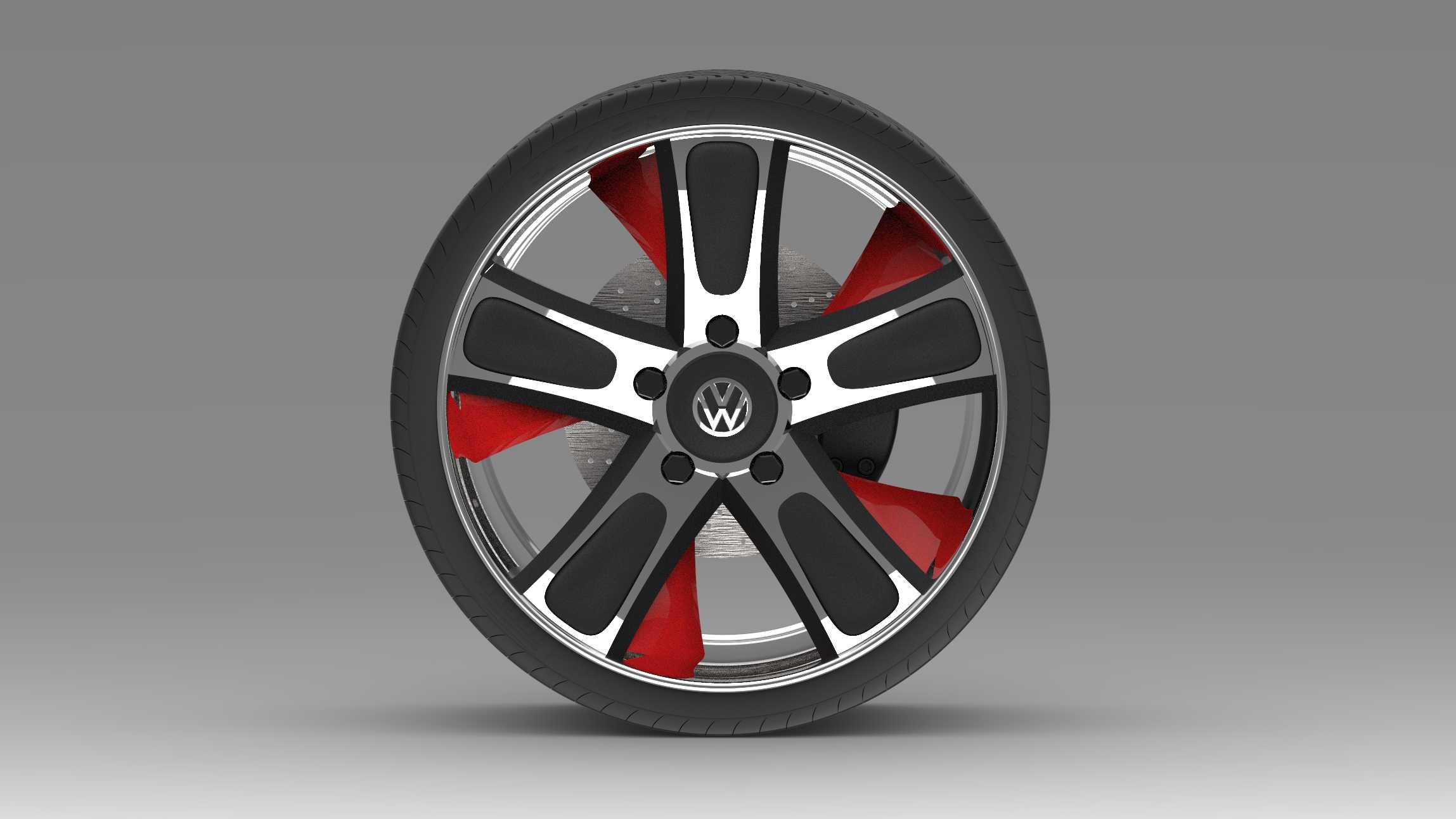

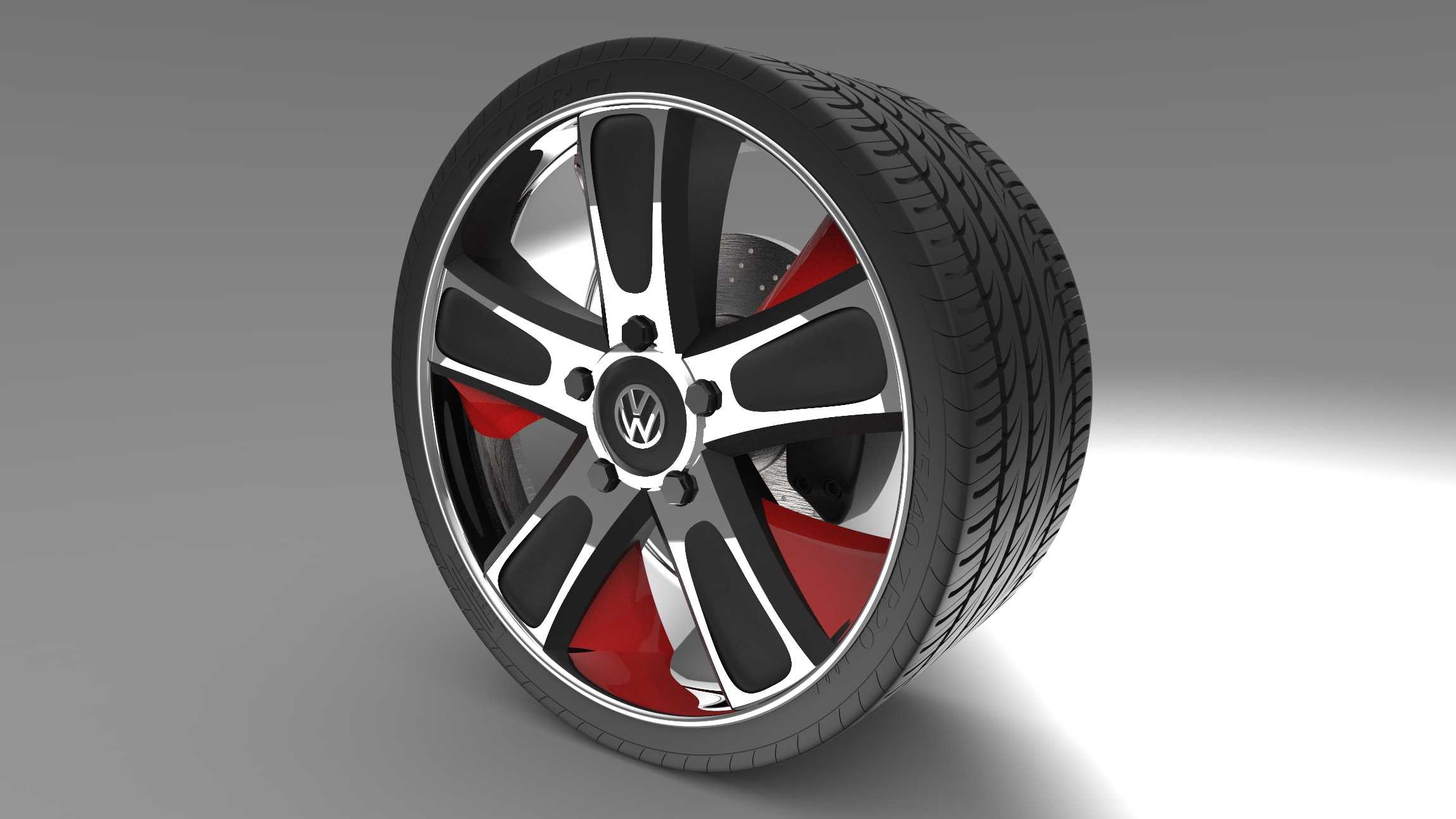

  轮毂采用双色多辐造型,亮面切削区域与深色内凹辐条形成层次,辐条从中心安装座向外放射并延伸至轮辋唇边。结构上,轮辐不仅决定视觉风格,也要为螺栓预紧力、弯道弯矩和制动热衰减留出刚度路径。中心区域设置品牌盖、五处螺栓孔和环形安装面,安装面与轮毂轴承法兰贴合,是轮端定位和载荷传递的核心。螺栓孔周围材料加厚,辐条根部过渡圆润,可避免应力集中;轮辋筒体与辐条交接处保留连续截面,有利于承受胎压、径向冲击和侧向载荷。

  制动盘位于轮辋内部,卡钳布置在轮辐后方,红色卡钳外形与通风盘间隙清晰。这个区域在实车装配中很容易被造型忽略:轮辐开窗过小会影响散热,卡钳外廓过大则会在转向或颠簸时与辐条内壁干涉。数模把卡钳、制动盘、轮毂轴承和轮辋内轮廓放在同一装配空间内,能够直接核对最小间隙、拆装路径和冷却气流通道。对于改装轮毂设计,还可以据此调整ET值、轮辋宽度和辐条背面沉台,而不是单纯依靠外观渲染判断可行性。

  安装边界方面,车轮中心孔需要与轴头定心直径匹配,螺栓孔分布圆决定与转向节或后桥法兰的互换性;轮辋宽度要适配轮胎断面宽,偏距则决定轮心相对轴承法兰的位置。偏距过小会让轮距加宽、轮眉更饱满,但也可能增加轴承弯矩并导致轮胎外擦;偏距过大则可能让轮胎内收,碰到卡钳、摆臂或减振筒。模型通过完整轮端结构把这些约束可视化,适合在底盘概念阶段做轮包空间分析。

  从使用场景看,该总成既可作为家用轿车数字样车的底盘末端模块,也可用于汽车造型专业的曲面练习、轮毂改装方案展示、制动系统布置教学以及装配动画制作。轮胎提供柔性接触地面的视觉与功能基础,轮毂负责连接车轴并传递载荷,制动件则解释了轮辐开窗和内部避让的工程原因。各部件同轴关系明确,爆炸观察时能够区分胎体、轮辋、轮辐、中心盖、紧固件和制动系统,便于设计者从外观比例深入到安装逻辑。

  建模思路上,外形以回转特征为基础,胎面花纹通过周向阵列和沟槽切割形成,轮辋筒体利用旋转截面控制唇口、槽底和胎圈座;轮辐采用单根辐条曲面成型后阵列,保证五组结构均匀一致。螺栓孔、中心盖和卡钳轮廓则按装配关系独立建件,避免外观件与功能件混成一体。这样处理后,模型既能呈现成品车轮的视觉效果,也保留了轮端零部件之间的工程层次,方便后续修改辐条样式、轮胎规格、卡钳尺寸或轮毂偏距。
