三槽V型动力传递皮带轮

　　三槽皮带轮属于带传动系统里的核心回转零件，日常在车间设备、农用机具、小型动力机组以及各类需要降速或增速传递扭矩的场合都能见到它的身影。这类轮件的作用并不复杂，却直接决定动力从主动轴向从动轴传递的平稳性：三根三角带同时嵌入轮缘的环形凹槽，依靠带侧面与轮槽斜面之间的摩擦力把电机或发动机输出的转矩带出去，相比单槽或双槽结构，三槽布置能在相同轮径下分摊更大的传递功率，单根皮带承受的拉力更低，长期运行中皮带的打滑、疲劳伸长和异常磨损都会明显减少。

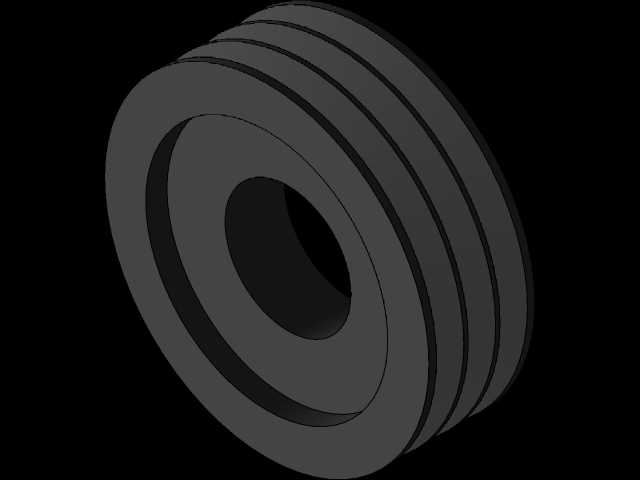

　　从结构上看，这个轮件采用整体同轴回转体造型，外缘沿轴向均匀开出三道截面近似梯形的环槽，槽与槽之间保留凸起的挡圈，槽底、槽侧斜面以及槽顶圆角都要顺着三角带的接触轨迹走。建模时最容易忽略的是槽型角度与槽深的配合：三角带工作时两侧面贴紧轮槽斜面，带的顶面大致与轮缘外圆齐平，底面则不接触槽底，若槽底留得太浅，皮带会顶死在槽内，侧面无法充分压紧，传动效率骤降；槽开得过深又会让皮带陷入过多，弯曲半径变小，带体内部的帘线层反复弯折容易早期断裂。三道槽的轴向间距也要兼顾皮带跑偏余量和相邻带的互不干涉，间距过小会让安装时皮带难以逐根套入，运行中两根带一旦张力不均还可能相互摩擦；间距过大则会无谓加宽轮体，增加悬臂轴端的弯矩。

　　轮体中心是贯通的安装孔，用于穿入传动轴，孔壁与轴之间一般通过键连接传递扭矩，孔径、键槽宽度和深度都要与所选轴径匹配。轮毂部分向两侧适当凸出，比轮缘的腹板更厚，这是因为装配时皮带轮往往要靠轴肩定位、靠紧定螺钉或端盖压紧，轮毂区域承受的轴向压紧力和周向剪切力最集中，加厚的轮毂既能保证键槽周围有足够金属，也能让轮体在轴上的支撑长度更充分，减少高速转动时的晃动。轮缘与轮毂之间的过渡腹板在这个模型里做成较为厚实的盘状，整体刚性好，适合中小功率、转速不算极端的工况；如果是大直径飞轮式带轮，腹板常会开出减重孔来降低转动惯量，而这种小规格三槽轮更看重结构简单和铸造或加工时的成品率。

　　选型和校核这类零件时，先要顺着传动路线确定工况：主动端是电机还是内燃机，冲击负载大不大，每天运行时长多少，这些因素会影响设计功率的修正系数。再根据从动设备需要的转速和主动轴转速算出传动比，进而确定主动轮、从动轮的节圆直径。轮径不能一味取小，因为三角带绕过带轮时的弯曲应力随轮径减小而增大，小轮径会显著缩短皮带寿命；但轮径过大又会让整机外廓尺寸膨胀，防护罩、机架间距都要跟着放大。确定轮径后，按照传递功率选皮带型号和根数，三根带并联时要强调同组皮带的长度公差一致，换新最好成组更换，避免新旧带混用时短的带过载、长的带打滑。

　　安装边界方面，皮带轮装入轴端后要保证轮槽中心平面与配对带轮的对应槽位严格对中，两轴平行、轮槽共面是皮带不跑偏的前提。轴向定位通常靠轴肩和锁紧件完成，轮体端面与轴肩贴合后，键要同时嵌入轴键槽和轮毂键槽，装配前修掉键棱毛刺，压装时避免直接锤击轮缘。皮带张紧度靠调整两轴中心距或加装张紧轮实现，过紧会加重轴和轴承的径向载荷，过松则启动时打滑发热。维护中可以观察轮槽侧面的磨亮痕迹判断接触是否均匀，若槽面出现台阶状磨损，说明轮槽已经失效，继续使用会让新皮带快速损坏。三维建模阶段把回转轮廓、三道环槽、中心孔和键槽位置准确表达出来，后续工程图就能直接标注节圆直径、槽型角度、孔径和动平衡要求，为加工、装配和现场维护提供一致的结构依据。
