伺服电机安装固定支座结构

　　这套支座结构主要用于小型伺服驱动单元的承载与定位，常见于桌面自动化工位、教学实验平台、小型进给模组以及通讯检测设备内部。实际装配时，圆形底盘落在设备安装板或台面上，上方立架围合伺服本体，既限制电机周向转动，又为输出端对接丝杠、同步轮或小齿轮提供稳定基准。

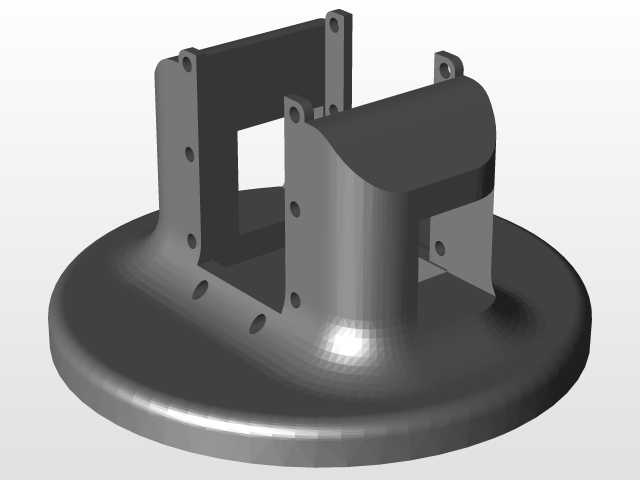

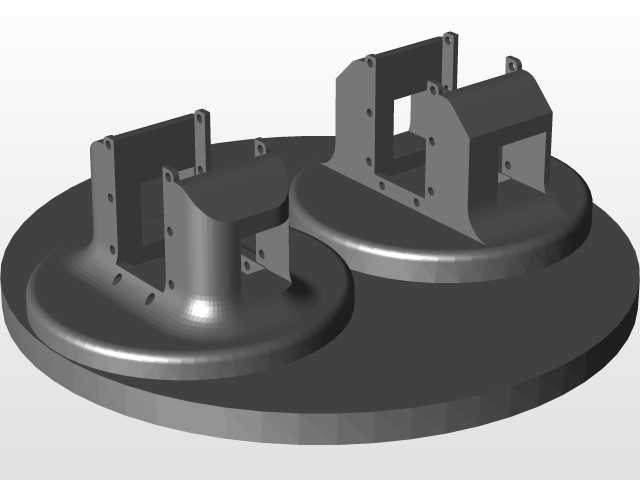

　　从结构功能看，底盘采用圆盘形式，外缘形成连续支撑环，接触面积较大，可降低局部压应力；中部隆起区域与立架过渡相连，使螺栓预紧力和电机工作扭矩能够沿曲面分散，避免直角根部出现明显应力集中。立架两侧开设多组安装孔，孔位围绕电机法兰和壳体连接点布置，可适配不同轴向长度的小型伺服，也便于在装配阶段调整电机轴线高度。侧板上的翻边和折弯形态提高了薄板件的抗弯刚度，在电机频繁启停、正反转切换时，能够抑制支座晃动和输出轴偏摆。

　　设计思路上，该件没有采用复杂箱体，而是以底盘承托、双侧立板限位、端面孔位锁附的方式完成固定。立板顶部保留开口，电机线缆、编码器接头和散热空间不会被完全封闭；前侧留出输出轴通过区域，后侧开放面则方便手工拧紧法兰螺栓。对于需要频繁维护的实验设备或小批量自动化装置，这种半包围结构比封闭式电机罩更便于拆装，检修时不必拆除周边全部传动件。

　　安装边界需要重点核对底盘外径、立架内宽、孔距以及输出轴中心高。底盘落在安装面上后，应保证底面平整，若采用薄板加工，需在折弯后校正平面度，防止电机轴线与导轨或丝杠轴线产生夹角。固定底盘的螺栓应布置在环形支撑区域附近，不宜靠近悬空边缘；侧板连接电机的螺栓则要按对角顺序分次紧固，避免单侧受力使法兰贴合面出现间隙。

　　在传动对接场景中，支座中心高直接决定联轴器或同步带轮的对齐状态。若伺服输出轴与负载轴不同轴，运行时会在轴承和联轴器上产生交变径向力，长期运行后容易出现发热、噪声和密封件磨损。因此建模时应将电机本体、联轴器、负载轴和安装板一并放入装配体校核，而不是只检查支座自身干涉。圆盘底部还可根据需要增加减震垫或定位销，减震垫用于隔离微小振动，定位销则用于保证拆装后重复定位精度。

　　工艺方面，这类结构适合钣金折弯后焊接或整体铸造成型。小批量制作时，钣金件成本较低、修改孔位方便，但必须控制折弯回弹和焊接变形；批量设备中采用铸造或压铸支座，可获得更好的阻尼和尺寸一致性。无论采用哪种工艺，孔位边缘都应去除毛刺，电机贴合面需保持清洁，安装孔附近不要残留焊瘤或凸起，以免影响法兰面贴合。

　　整体来看，该支座把承载、限位、接线避让和维护空间集中在一个紧凑结构中，适用于空间受限但要求传动稳定的小型伺服安装场合。结构建模时应保留螺栓孔、折弯圆角、底盘厚度和立板开口等关键特征，以便后续出工程图、核算干涉位置以及指导现场装配。
