汽车外拉式车门把手总成结构设计

　　在整车车身附件的开发流程里，车门外拉手属于用户高频接触、直接感知品质的外露功能件，它既要承担解锁开门的机械动作，又要满足外观分缝、风噪密封、人机握持以及与车门钣金、门锁机构的匹配要求。这套外拉式把手总成的三维结构，围绕乘用车侧门外开操作这一核心场景搭建，覆盖了手柄本体、安装基座、联动接头以及与门锁拉杆对接的接口部分，可用于车身附件方案校核、装配关系验证以及后续注塑件、冲压支架的工艺参考。

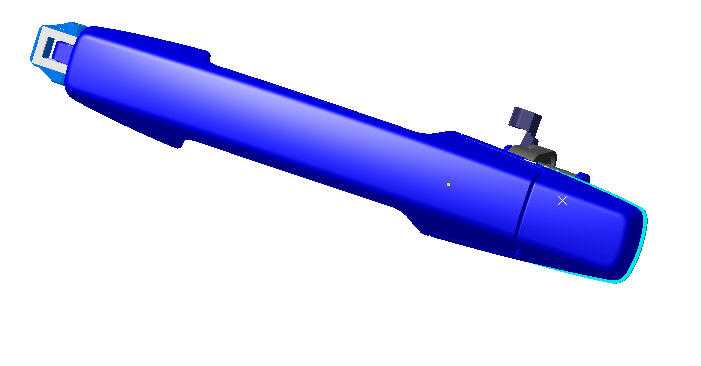

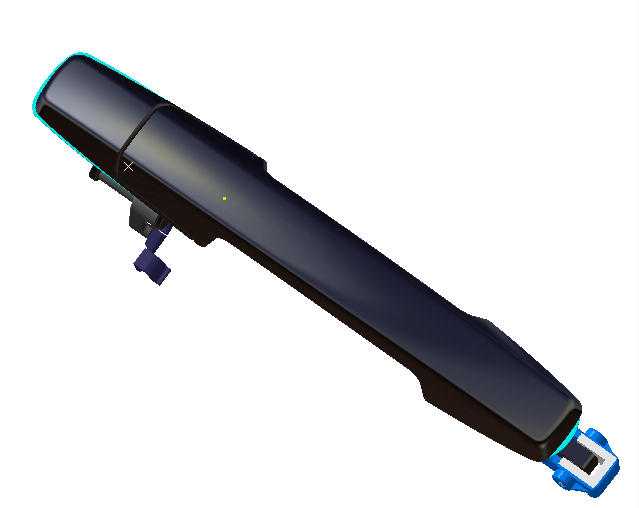

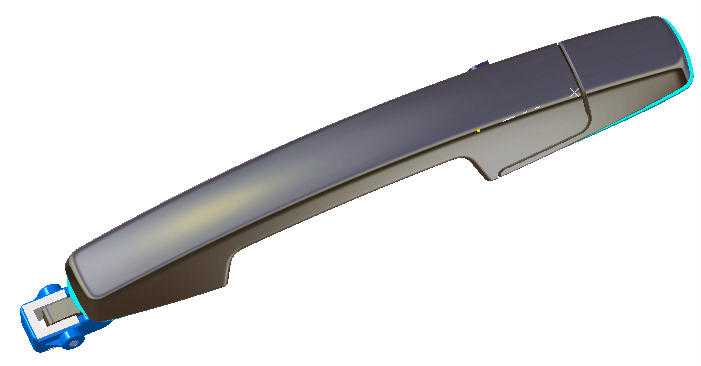

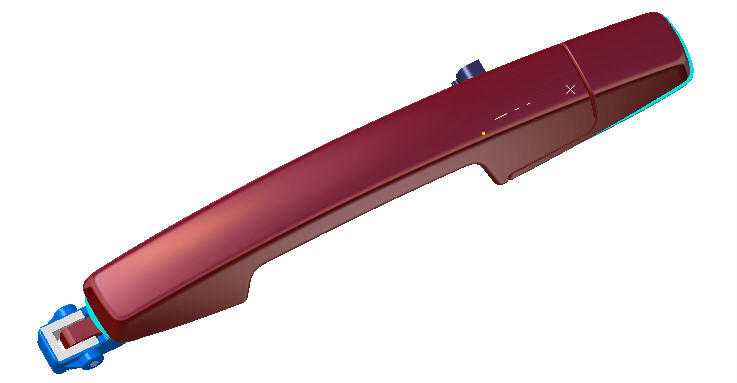

　　从实际用途看，该部件安装在车门钣金外侧，乘员通过握持手柄并向外拉动，带动内部联动机构触发门锁开启。区别于翻转式或按钮式结构，这种外拉类型的把手在施力方向上更符合人手自然拉拽习惯，握持段长度预留了足够的手掌贴合空间，冬季戴手套操作也能获得较好的抓取余量。手柄主体采用细长流线型造型，上表面贴合手指弧度，端部做收窄处理，既降低行驶风阻，也避免与车门钣金在开启行程中发生干涉。

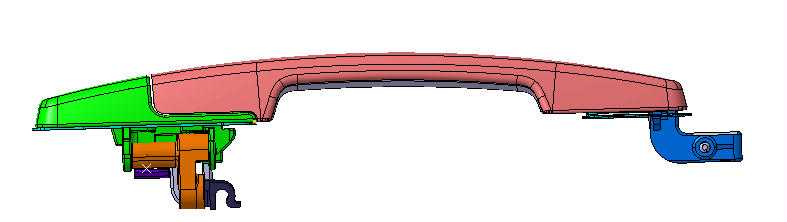

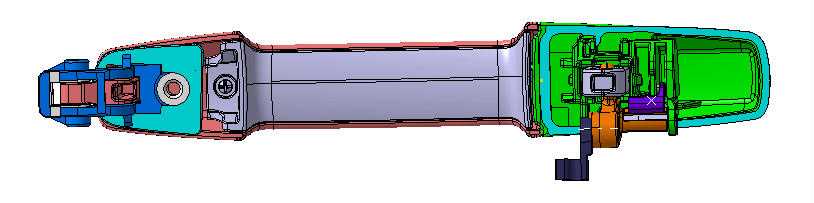

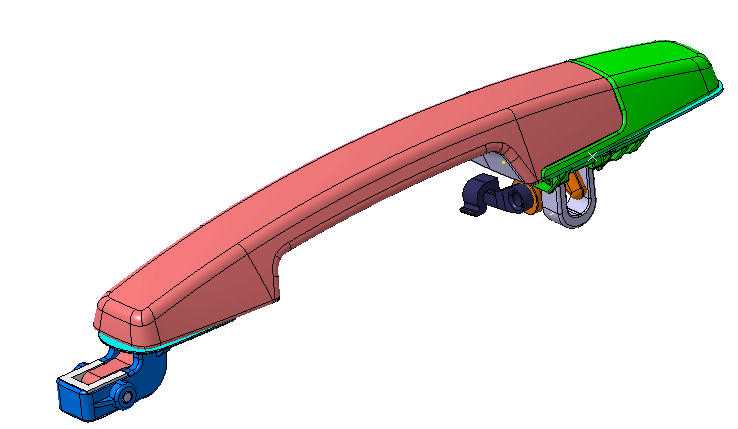

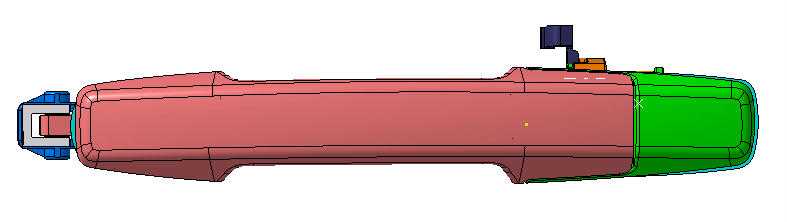

　　结构设计上，手柄外壳作为外观与受力的主要承载件，背部预留了与安装底座配合的卡扣及连接柱位置；下端可见的联动接头用于连接门锁拉杆或拉索，把手上的拉力传递到锁体释放机构。基座部分隐藏在车门钣金内侧，承担定位与承重作用，需要把开门时的反复冲击载荷分散到钣金加强区，因此安装点的布置通常对应车门内板的加强板区域，避免长期使用后出现松动或异响。建模时需要重点保证手柄运动行程与基座、密封垫之间的间隙，拉动过程中手柄绕支点转动，其摆动轨迹不能与外板漆面、密封橡胶发生摩擦。

　　安装边界方面，这类外拉手一般通过车门钣金上的预留开孔装配，手柄外露面与车门外板保持齐平或略微凸起，周圈分缝均匀，背面设置密封垫或密封圈以阻止雨水、洗车水进入车门腔体。联动端的接头方向、拉杆长度以及锁体摇臂角度需要在车门总成状态下一起校核，若行程不匹配，容易出现开门卡滞、回位不到位或锁体无法完全释放的问题。手柄与底座之间通常设置回位弹簧或弹性结构，保证松手后手柄准确回到初始位置，并在长期交变载荷下维持稳定的操作手感。

　　从人机与外观协同的角度，把手外露面的宽度、高度以及离门外板的凸出量都要兼顾握持空间与行人保护要求；凸出过多会增加侧面刮擦和碰撞风险，贴得过紧又会使手指塞入困难。细长手柄的截面沿长度方向变化，靠近固定端截面更厚实以承受弯矩，自由端则适当收薄，兼顾造型轻盈感与结构刚度。表面处理通常考虑喷漆、电镀或哑光纹理，以与车身色板或装饰条协调，同时材料需具备耐候、抗紫外线和耐低温冲击性能，避免长期暴晒后褪色或冬季脆裂。

　　在三维建模推进时，应先依据车门外板曲面建立手柄外覆件，保证外观面与车身曲率连续；再向内构建安装基座、转轴支点、联动接头和密封界面，并按照实际开门行程做运动包络检查。装配关系中需要明确手柄、基座、拉杆接头、密封件和紧固件的层级，尤其关注连接柱壁厚、卡扣拔模方向以及注塑件的加强筋布局，防止外观面出现缩痕。对于结构工程师而言，这套模型的价值不在于单一零件造型，而在于把外露人机界面、车门钣金边界、门锁联动逻辑和耐久受力路径整合在同一套数模中，为车身附件开发、干涉检查和工艺拆分提供可直接参照的结构基础。
