雪佛兰科鲁兹翼子板三维扫描逆向数据

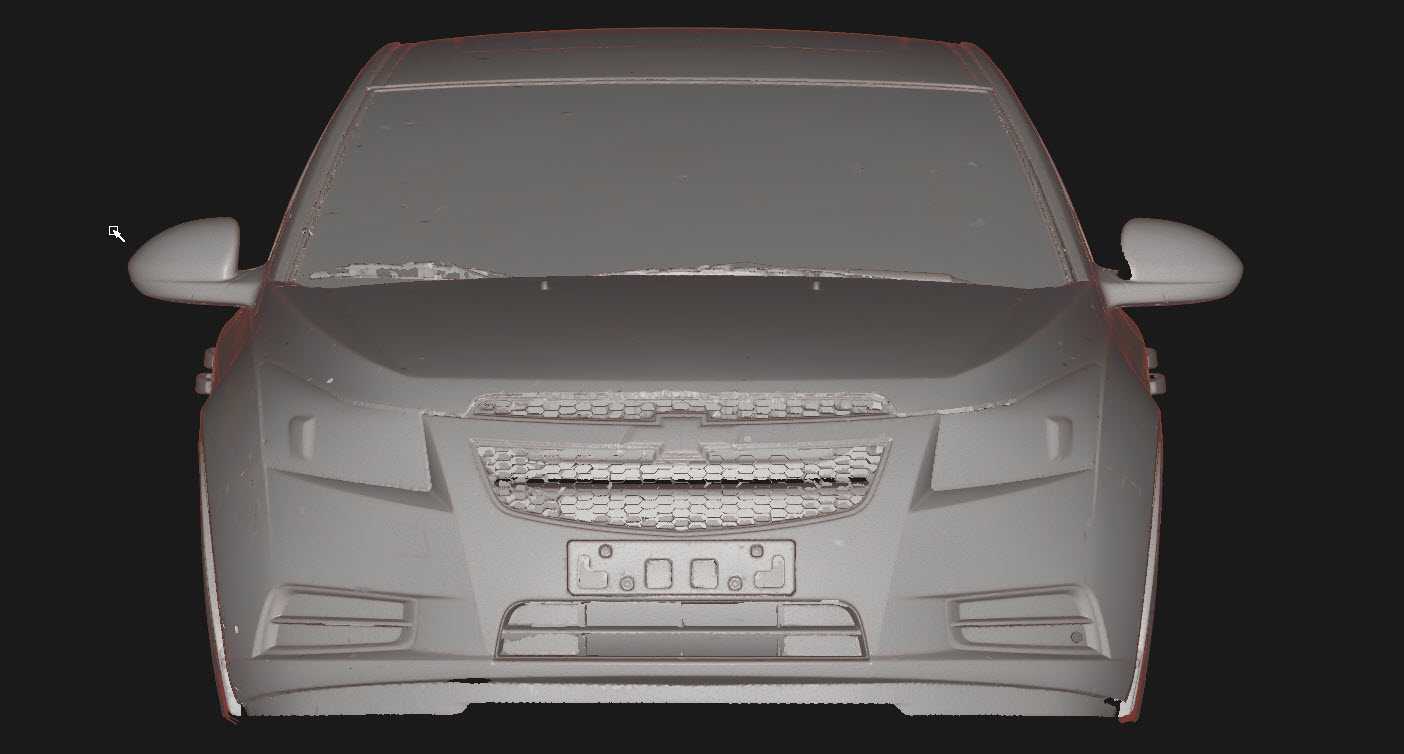

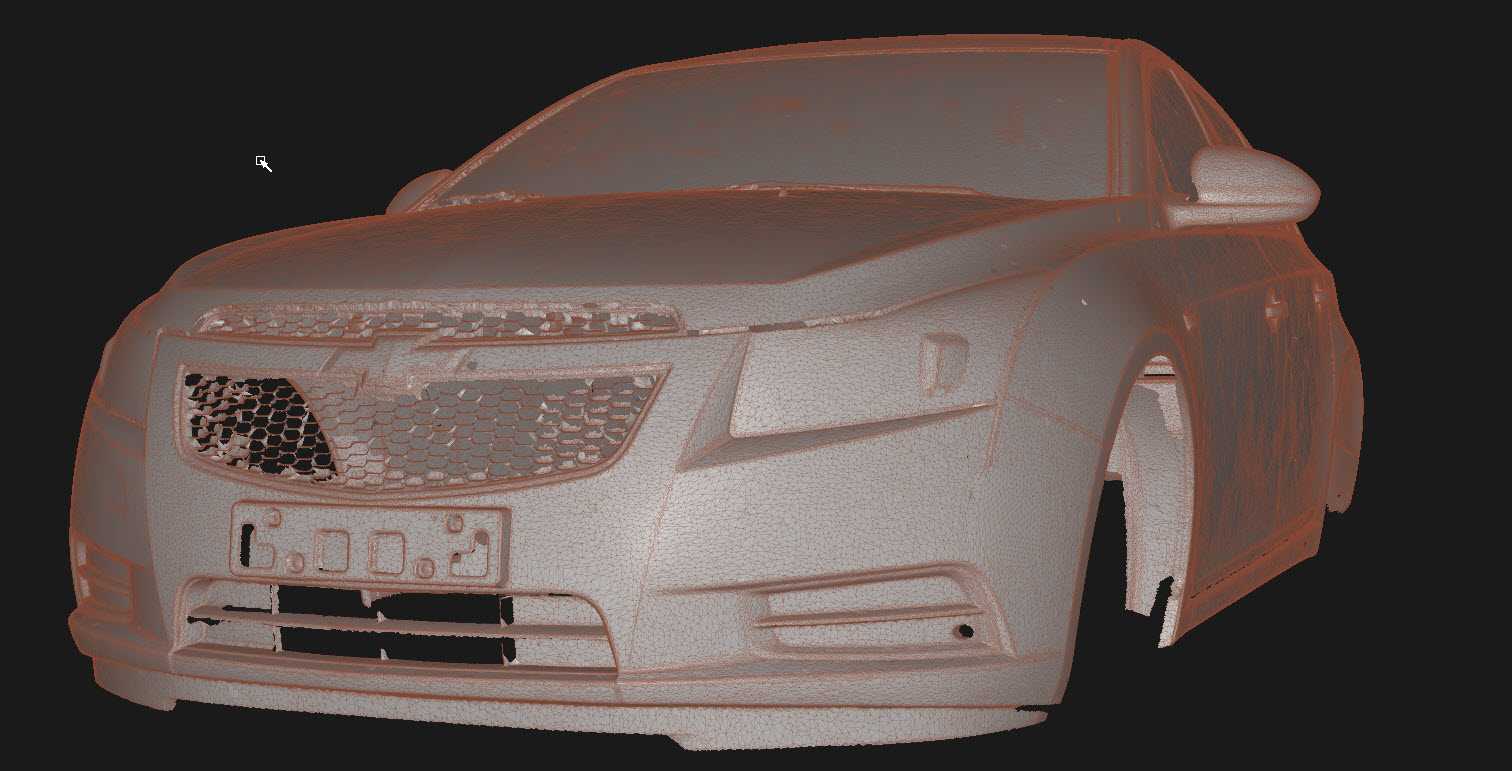

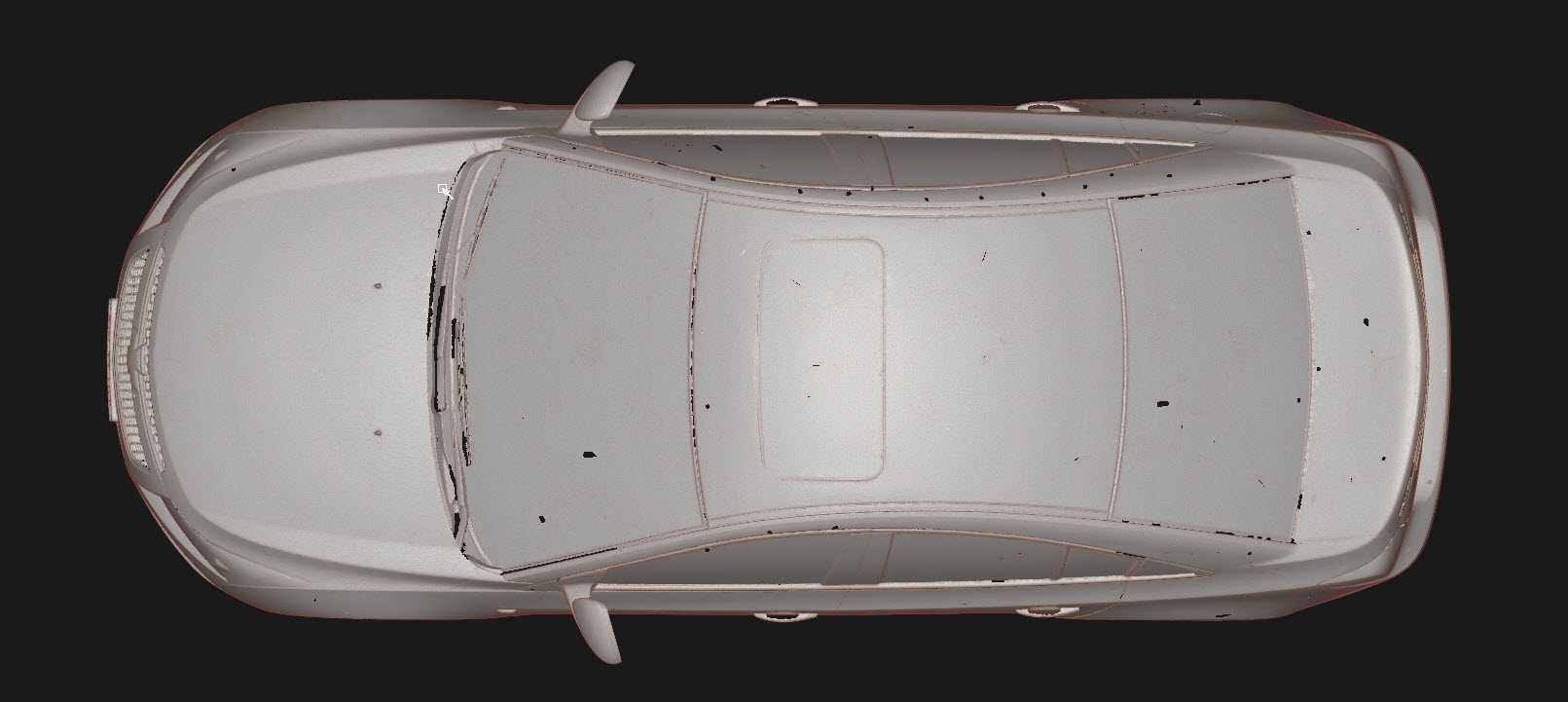

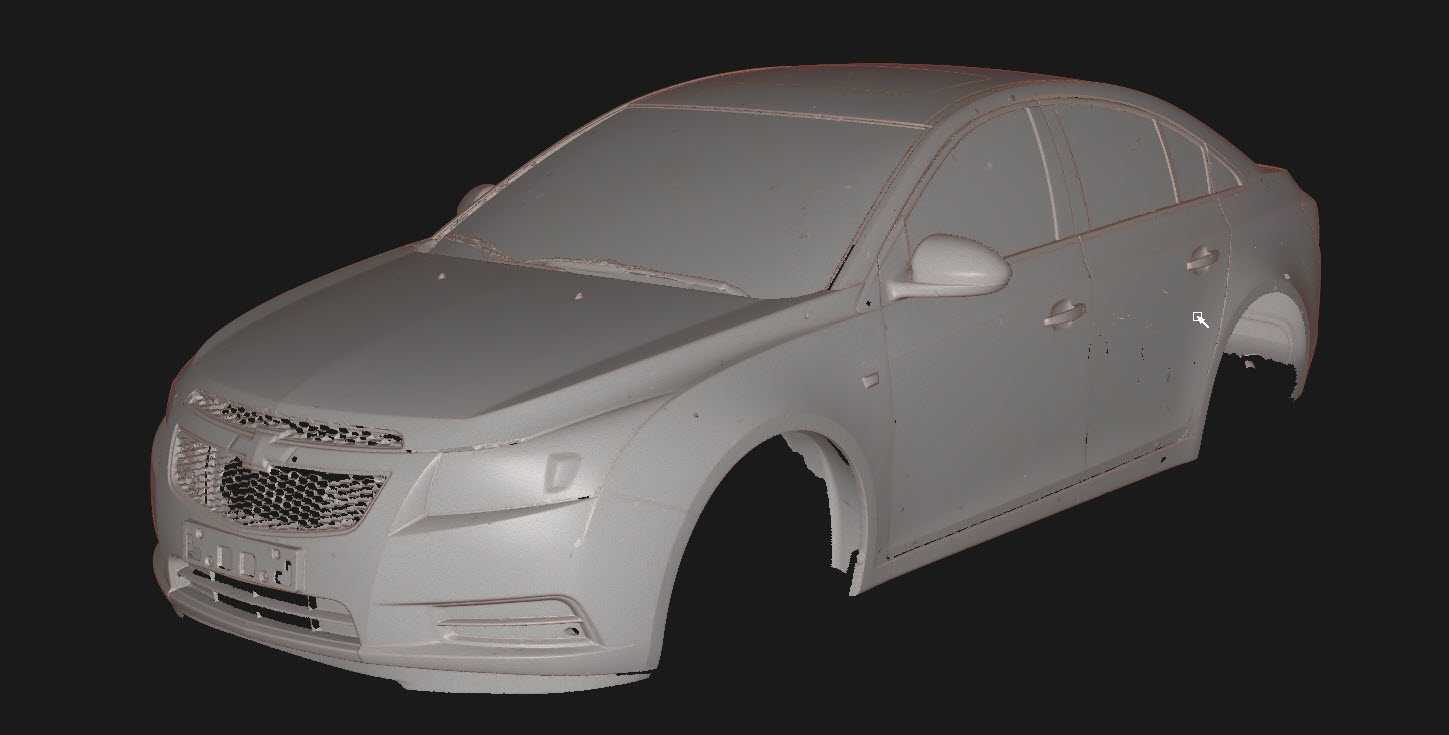

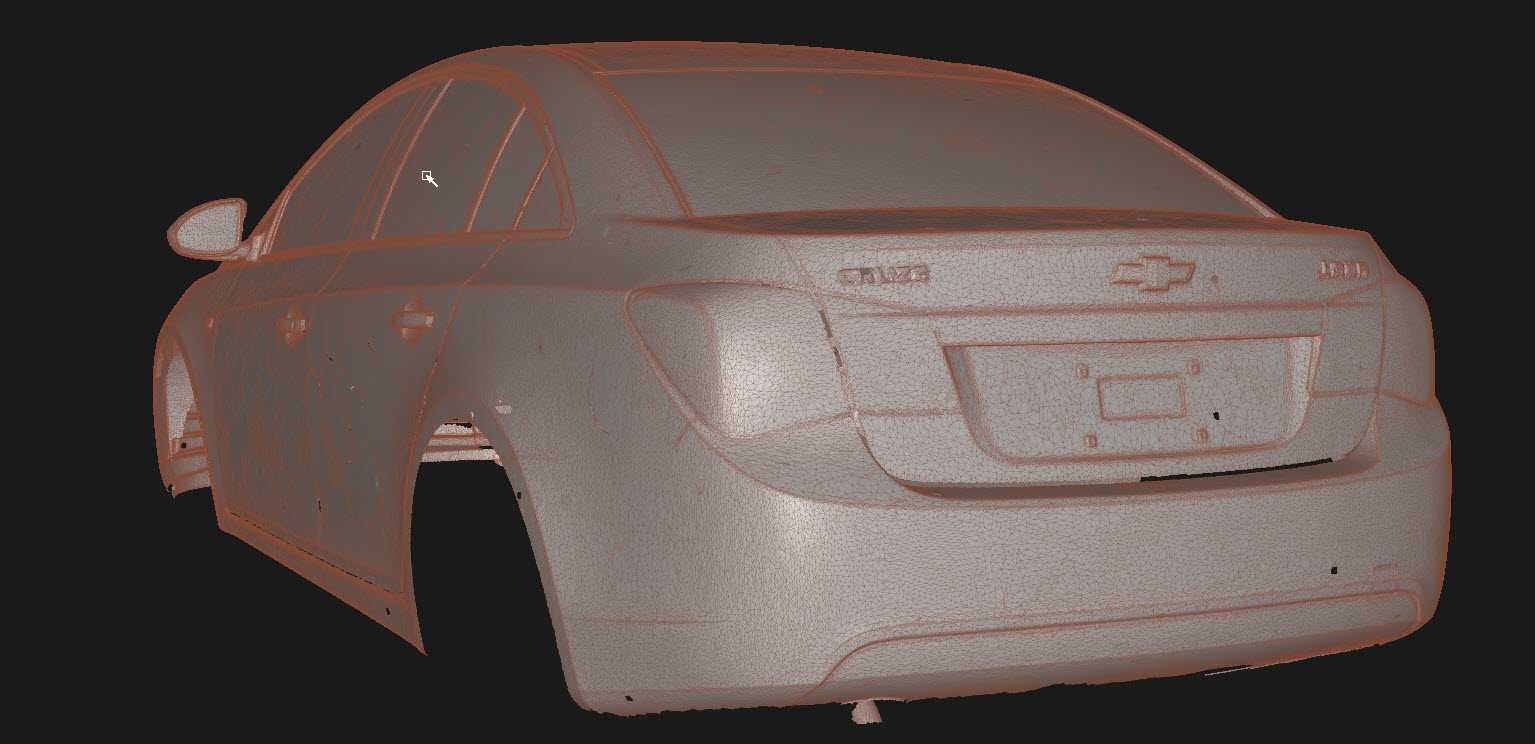

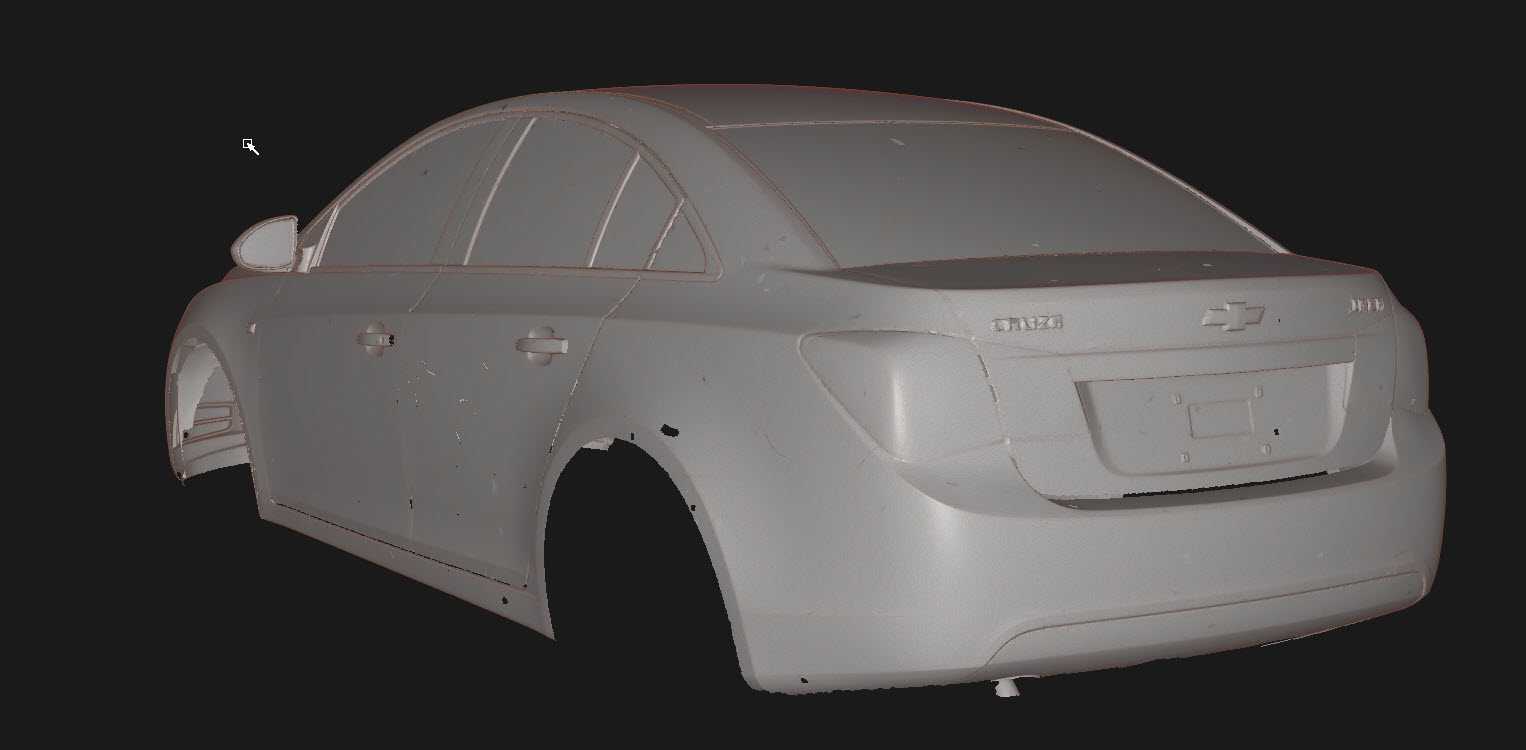

　　翼子板作为整车前部最外侧的覆盖件，其曲面质量直接决定了车头侧面的视觉观感与风阻表现，这份基于实车采集的三维扫描数据，完整保留了雪佛兰科鲁兹2014款前翼子板从轮拱包边到机舱侧搭接边的全部几何特征，没有经过后期参数化重构的过度光顺，曲面起伏、安装孔位、翻边角度都和量产装车件保持一致。

　　从实际使用场景来看，这类扫描点云最核心的价值体现在三个方向：一是事故车维修环节的钣金复刻，很多服役年限较长的车型原厂配件供应周期拉长，维修厂可以依托这份1:1点云数据比对校正变形件，不用反复靠手工敲打来凑合缝隙；二是改装件开发的基准参照，无论是加装宽体轮眉、定制小包围还是调整翼子板出风口造型，都需要先拿到和原车完全贴合的边界曲面，避免改装件装车后出现和车门、前保险杠、引擎盖棱线对不齐的问题；三是整车空气动力学仿真的外表面输入，扫描得到的真实曲面比凭空建模的理论曲面更贴近实车装配后的实际状态，仿真计算出来的轮腔扰流、侧面气流分离结果参考性更强。

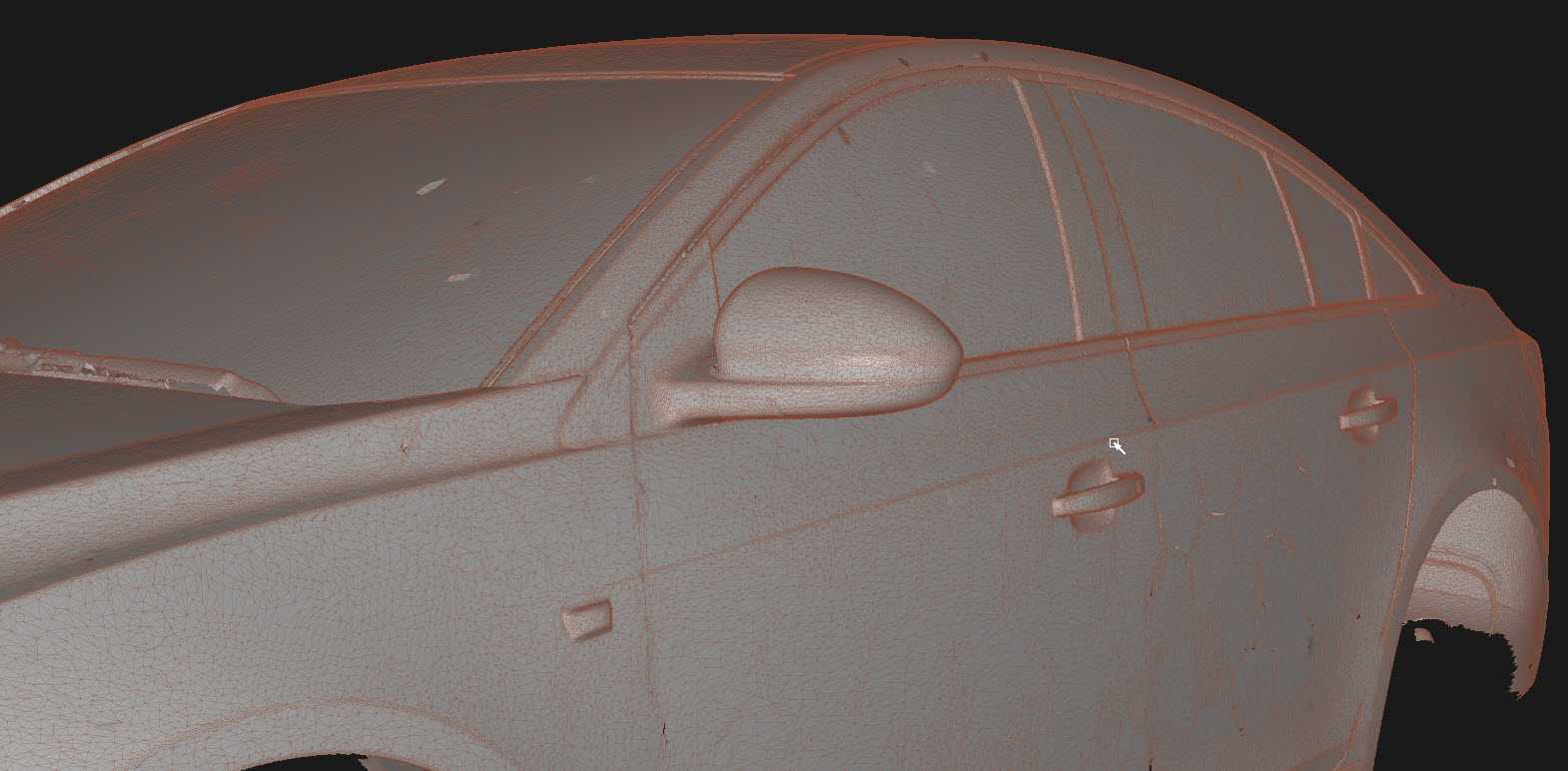

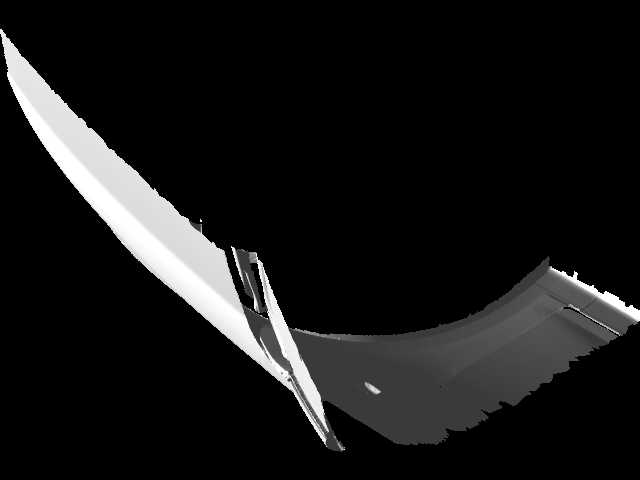

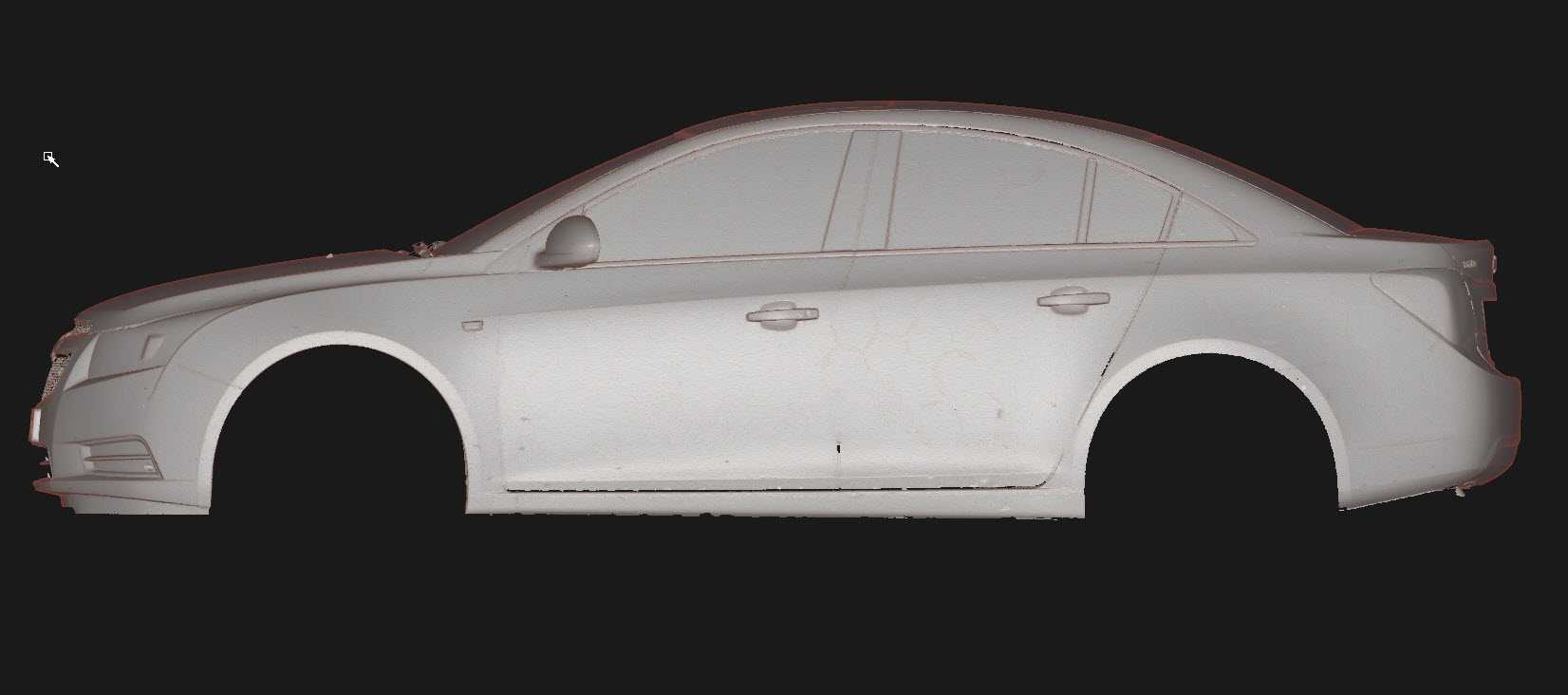

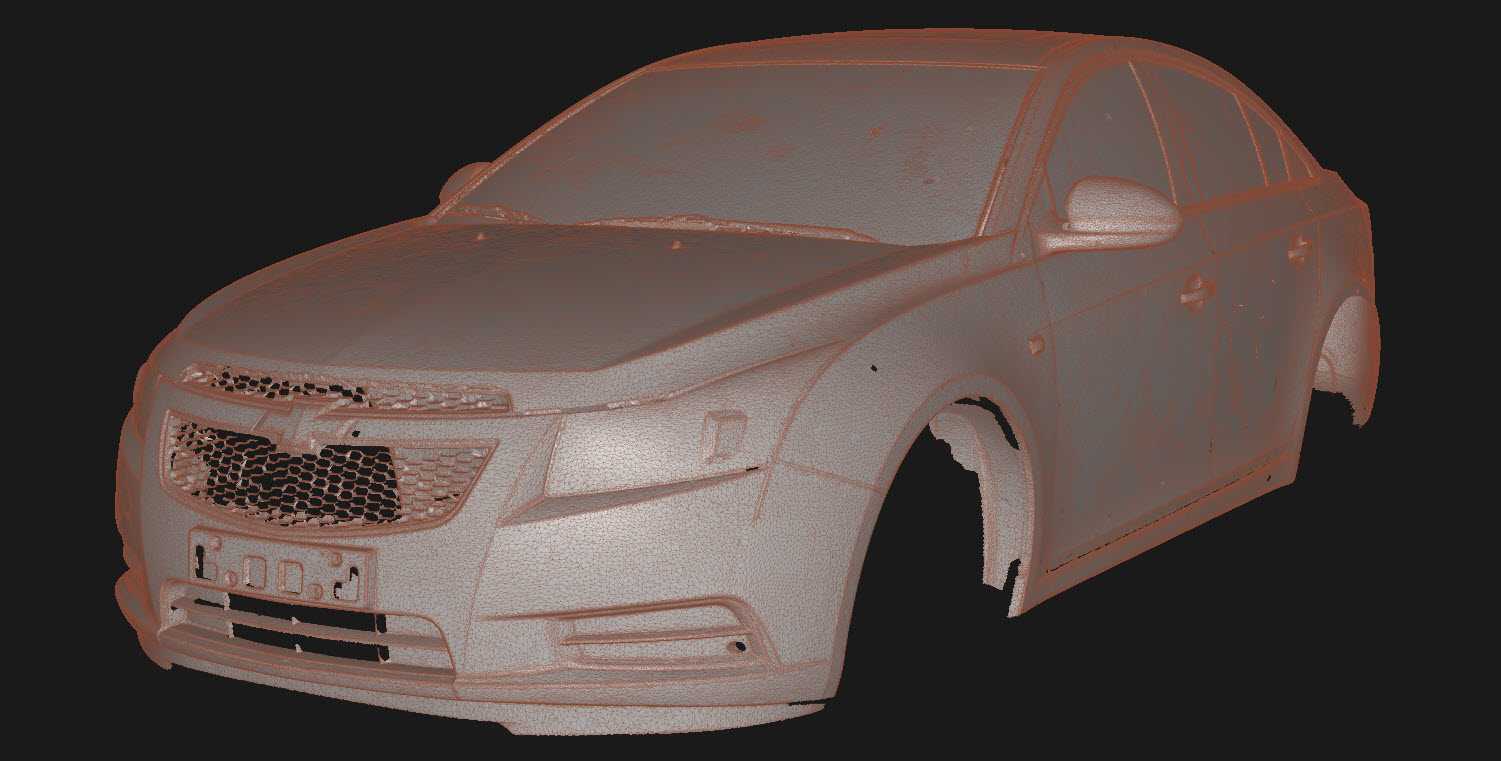

　　从结构设计思路上拆解这块翼子板，它的主体轮廓沿着前轮轮拱向外平缓延展，上边缘顺着引擎盖侧棱向后过渡，和A柱下沿的接边做了向内的收窄翻边，前端延伸至前大灯下方的搭接位，预留了和保险杠卡扣对接的阶梯面，后端则和前门前方的密封止口对齐，两者之间的设计间隙均匀控制在3到4毫米，既保证开关门时不会发生运动干涉，也能让外观缝隙保持均匀。轮拱位置的下边缘做了多层卷边结构，一方面提升薄板冲压件的边缘刚度，避免车辆行驶过程中薄板发生共振异响，另一方面也为轮拱内侧的塑料挡泥衬板提供了安装固定的螺柱点位。

　　安装边界层面，这份扫描数据完整还原了翼子板内侧所有的安装点位：靠近机舱防火墙的一侧分布有三处螺栓固定座，直接锁附在车身前纵梁外侧的焊接支架上；靠近车门的一侧有两处定位卡扣，卡入侧围外板的预留方孔内，限制翼子板横向窜动；轮拱内侧沿边均匀布置了六个塑料卡扣孔，用来固定内衬挡泥板。所有孔位的相对位置、安装面的法向角度都和实车完全对应，做结构设计时不需要再反复核对实车测量坐标。

　　和常规正向建模的曲面不同，激光扫描得到的点云数据保留了量产冲压件的细微成型特征，比如冲压拉伸过程中产生的微小曲面回弹、棱线位置的圆角过渡、安装面的局部加强压痕，这些细节在做模具开发、夹具设计的时候反而比理想化的光顺曲面更有参考价值——设计焊接夹具的时候，可以直接依据点云的实际型面做支撑块仿形，不用在试模阶段反复修配支撑面；做检具设计时，也能把量产件的成型公差区间提前纳入考量，避免检具检测标准和实际零件状态脱节。

　　针对逆向建模从业者来说，这份数据可以直接作为曲面重构的底模，沿着点云轮廓抽取特征曲线，先搭建翼子板的主控制面，再依次修剪出轮拱轮廓、搭接翻边、安装孔位，重构完成后和原始点云做偏差比对，就能快速得到符合装车精度要求的实体模型，省去了手工测量实车、反复校准曲面的大量工作量。
