毛刺交界面处理用ECM工装夹具结构

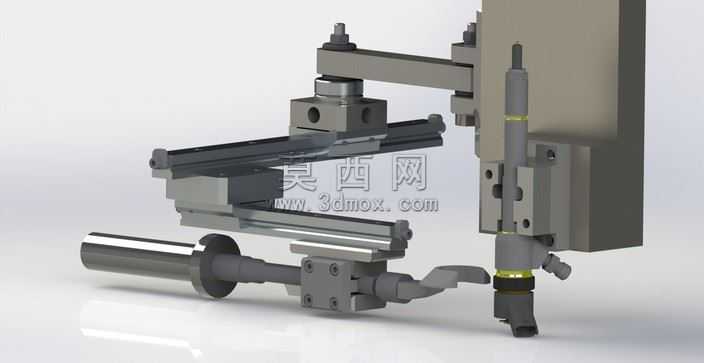

本模型为面向电化学加工场景设计的ECM专用工装夹具，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循工装夹具的装配公差要求，对每一处连接结构、运动副都做了精准的尺寸约束，确保各部件之间的装配关系完全符合实际生产的装配逻辑。模型顶部设置有平整的安装基准板，作为整套夹具与加工设备机架连接的定位基准，板件采用加厚金属板材的结构设计，建模时赋予了哑光冷轧钢板的材质属性，表面做了细微的磨砂纹理处理，还原真实金属板材的质感。基准板下方垂直设置主支撑立柱，立柱与顶部安装板之间采用螺栓紧固的连接结构，建模时还原了螺栓孔的定位尺寸与沉头结构，立柱主体赋予了经过表面氧化处理的铝合金材质，兼顾结构强度与轻量化需求。立柱侧方搭载多组可调式机械臂结构，每一段机械臂之间都设置有可锁紧的旋转调节关节，能够根据待加工工件的尺寸、加工位置灵活调整夹持与加工头的空间位置，机械臂的滑动导轨部分做了精细化的结构还原，包括导轨滑块的限位结构、锁紧旋钮的细节造型，材质上区分了导轨的轴承钢材质与锁紧件的碳钢发黑材质，不同部件的材质粗糙度、金属反光度都做了差异化的渲染参数调整，让整体装配结构的层次感更加清晰。夹具末端集成了ECM加工执行头与工件定位压脚，压脚部分采用弹性缓冲结构设计，建模时还原了内部弹簧的装配位置与压头的防滑纹理，确保加工过程中工件定位稳固不会出现偏移。整套模型的渲染采用了影棚级的柔光布光方案，主光源从侧上方45度角投射，搭配底部补光消除结构死角的阴影，能够清晰呈现每一处零件的轮廓与装配关系，同时通过环境光遮蔽效果强化了部件之间的装配间隙表现，让整体结构的真实感更强。设计过程中充分考虑了ECM加工的特殊工况，针对加工过程中可能出现的电解液飞溅问题，在关键运动部件外侧预留了防护结构的安装位，所有调节结构都设置了明确的行程限位，避免调节超程造成的结构损坏，整体结构紧凑，调节灵活，能够适配多种小型工件的毛刺交界面、边缘舍入的电化学加工需求，可直接作为同类工装设计的参考模型，也可用于加工场景的虚拟装配调试、加工路径仿真验证使用。
