兰博基尼运动款五辐合金轮毂结构设计

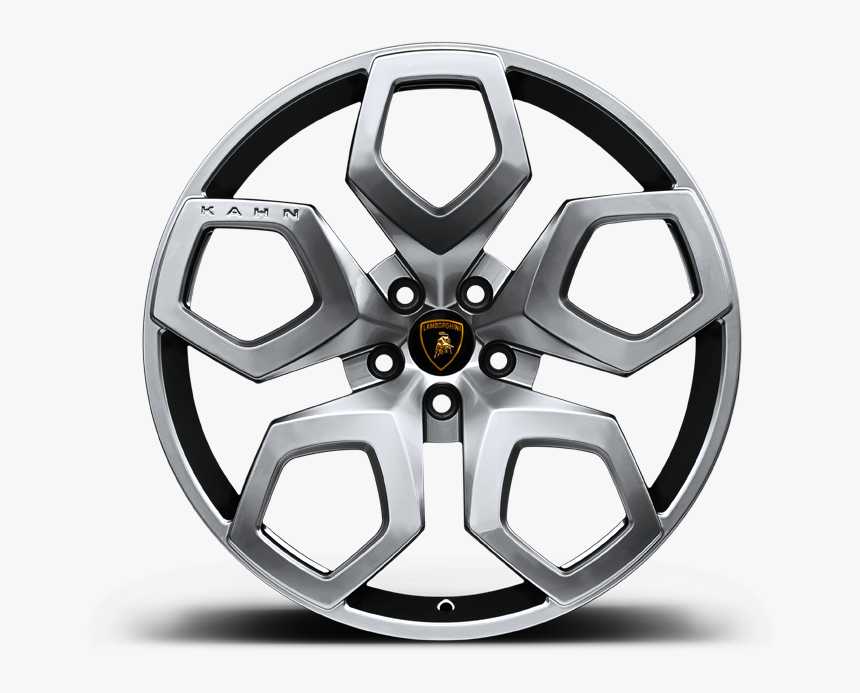

　　这套轮毂的数模还原了超跑原厂运动轮辋的完整几何特征，在做整车底盘配套开发时，首先要把安装边界卡死：中心定位孔与转向节轴头采用过渡配合，五颗螺栓孔沿节圆均布，孔位公差直接决定装车后轮心的回转同轴度，哪怕0.1毫米的位置偏差，高速行驶时都会诱发方向盘抖动。轮辐采用五组双腔镂空的多边形造型，并非单纯追求视觉攻击性，每一根辐条的截面都做了变厚度过渡：靠近轮心安装盘的位置辐条壁厚最大，用来承接制动时的巨大剪切力矩，往轮辋边缘延伸的过程中逐步收窄壁厚，同时在辐条内侧挖出连续的减重空腔，把非承载区域的多余铝材全部剔除。做结构校核的时候要分三个工况加载：直线紧急制动时，五根辐条承受沿车辆前进方向的交变弯矩，

　　最薄弱的截面出现在辐条与轮辋搭接的圆角位置，这里的圆角半径不能随意缩小，否则应力集中系数会陡增，量产锻造时这个转角也是材料流线最容易出现折叠缺陷的区域，数模里特意把过渡圆角做了连续曲率处理，没有尖锐棱边。过单侧凸包的侧向冲击工况下，靠近接地点的两根辐条会承受横向冲击力，轮辋的唇边厚度要保证轮胎脱圈阻力满足国标要求，轮缘的卷边结构既可以在低胎压过弯时夹持住胎圈，也能在轻微刮蹭路肩时避免轮辋直接崩裂。日常整车总装环节，轮毂的背面安装面要保证全平面度误差小于0.05毫米，和制动盘的贴合面不能有凸起的分型线，否则锁紧螺栓之后会出现预紧力分布不均，长距离制动受热后螺栓容易松脱。数模构建过程中，先旋转生成轮辋的基础回转体，

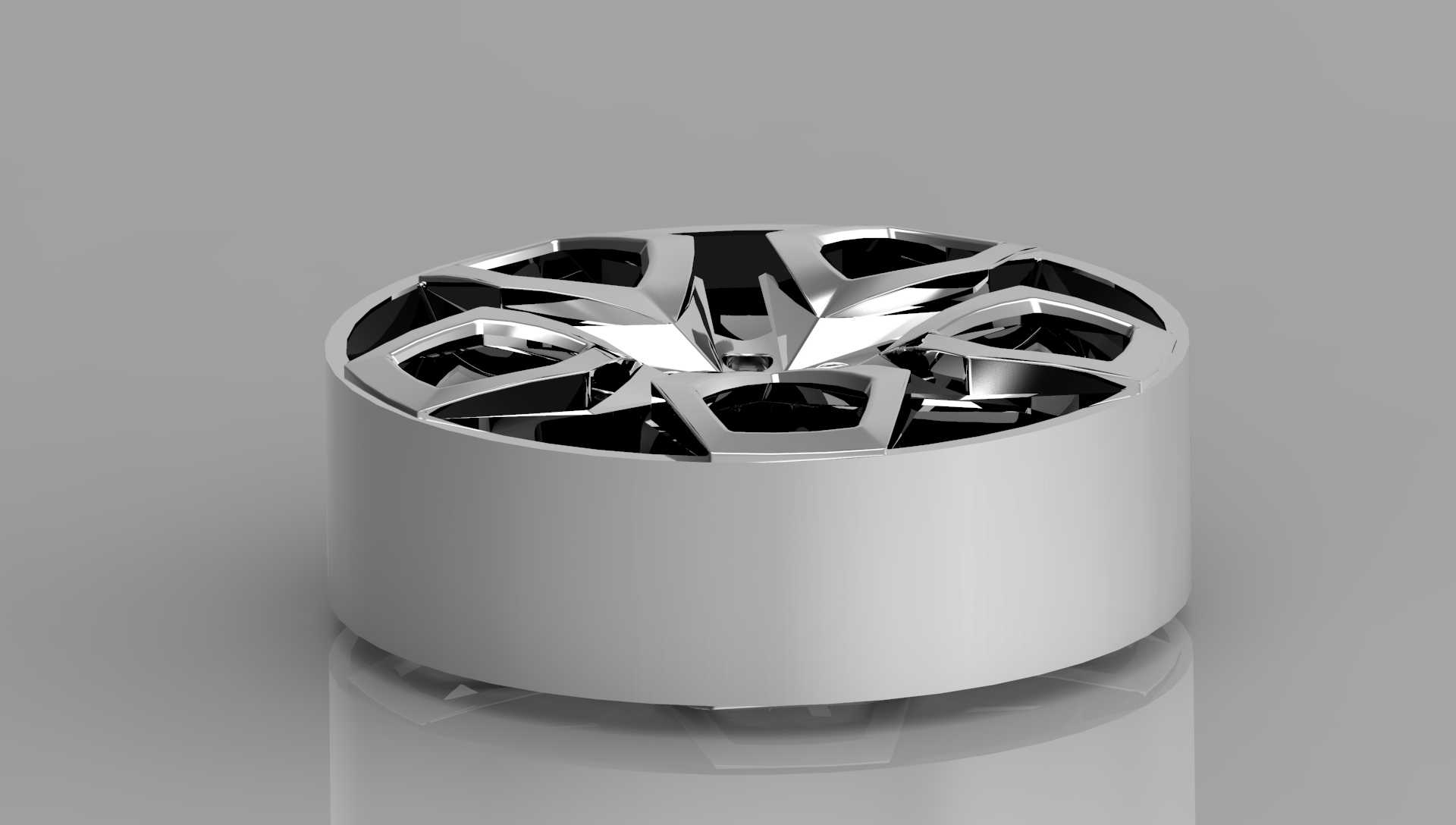

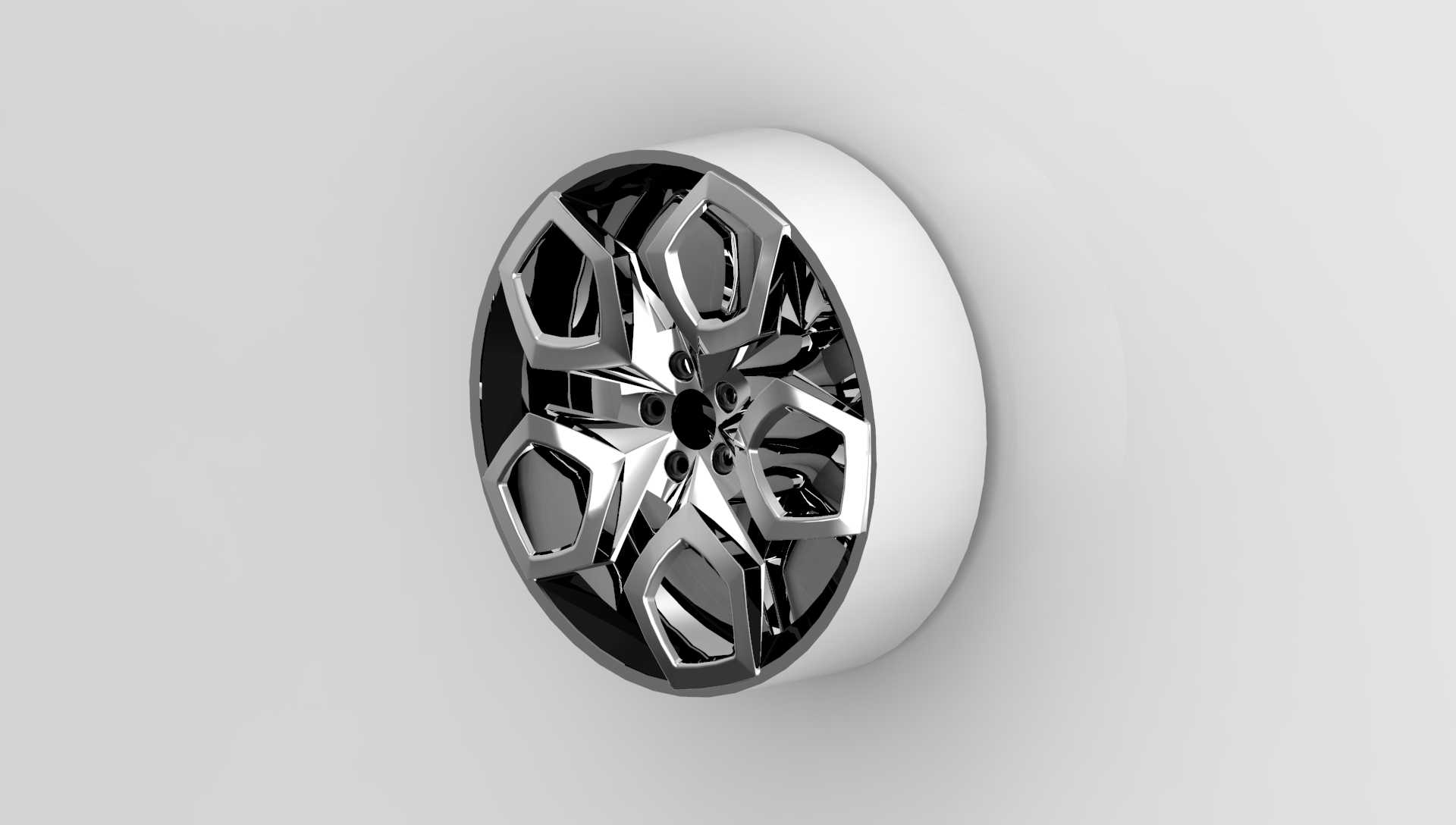

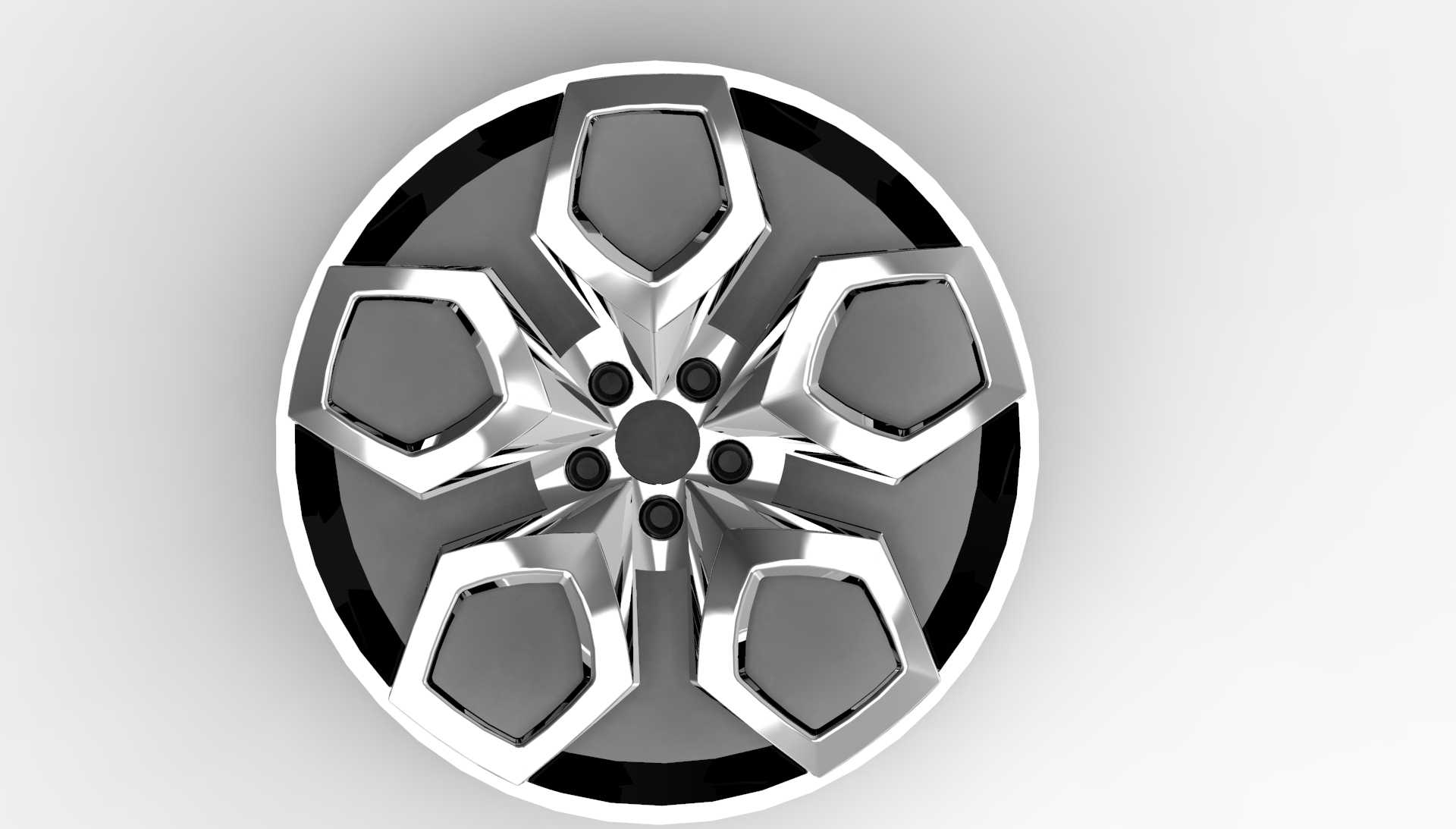

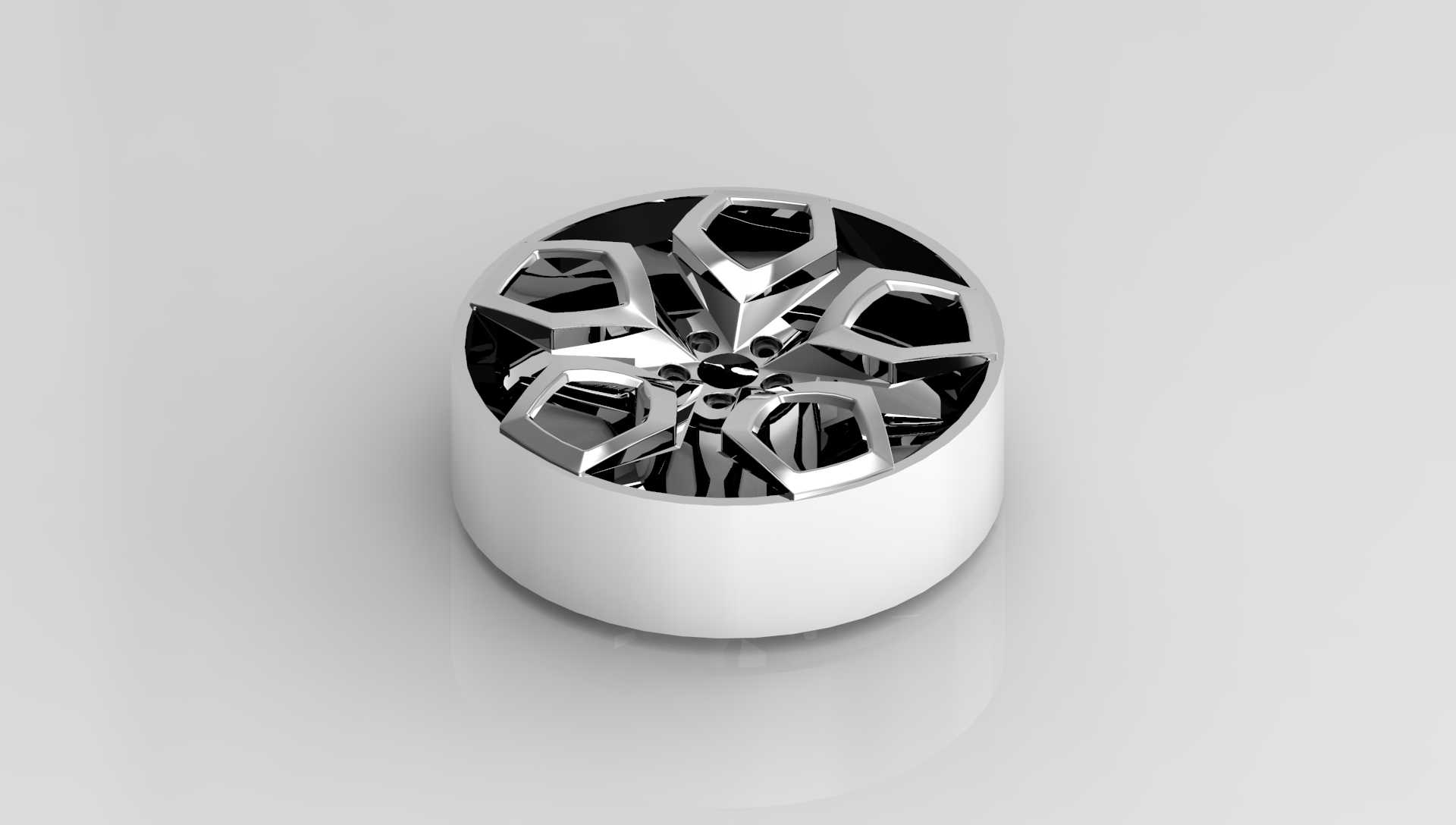

　　再单独绘制每一根辐条的空间曲面，辐条表面的银色金属质感对应的是锻造铝合金之后的抛光铣削面，凹陷的深灰色区域是轮辐内侧的空腔阴影，中心盖的品牌标识位置预留了沉台，装配时卡扣可以直接卡入预留的环槽，不需要额外打胶固定。轮毂的散热通道也在造型里做了隐含设计：五组辐条之间的大镂空窗口，正对内部的制动卡钳和刹车盘，车辆行驶时气流可以直接穿过镂空区域冲刷制动盘表面，把激烈驾驶时刹车产生的热量快速带走，避免制动热衰减。如果把这套数模用于改装场景，还要核对轮辐内侧的避让空间：大尺寸多活塞刹车卡钳的最高点和辐条内表面的安全间隙要保留至少3毫米，防止颠簸工况下轮辐和卡钳发生摩擦干涉。轮辋的胎圈座位置做了标准的 hump 凸峰设计，

　　轮胎充气之后胎圈卡在凸峰外侧，即使瞬间失压也不会直接脱开轮辋，保障高速行驶的安全性。整个零件的壁厚分布完全遵循载荷传递路径，从螺栓安装面出发，力顺着辐条均匀扩散到整个轮辋环向，没有出现突变的截面，既控制了整体重量，也满足了超跑对簧下质量轻量化的严苛要求。
