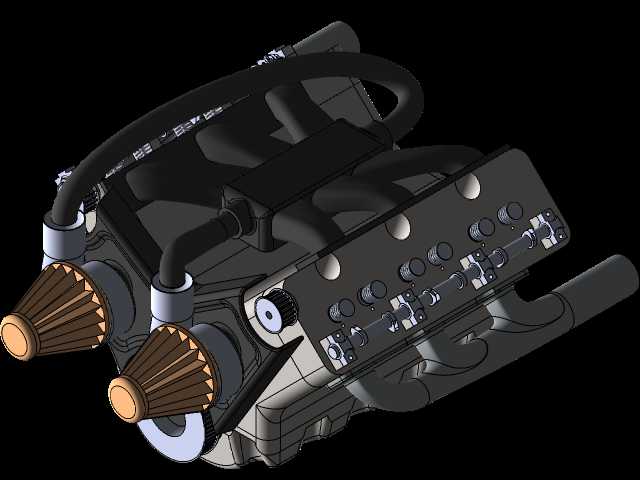

V型六缸发动机总成结构三维数模

　　这套V型六缸发动机三维数模完整呈现了V6动力单元从缸体、缸盖、配气机构到齿轮传动、管路附件的全部核心部件，可直接用于动力总成结构拆解教学、整车前置舱位布局校核以及内燃机原理演示场景。在乘用车动力开发环节，工程师可依托该数模核对V型夹角布局下两侧缸体的空间占位，梳理曲轴、连杆、活塞的运动包络，避免后续舱内布置时与转向机构、悬架塔顶、冷却模块发生干涉；在职业院校机械实训课堂上，可逐层拆解缸盖罩、气门组件、正时齿轮，直观展示四冲程循环中配气相位与活塞行程的配合关系，替代昂贵的实体剖视教具。

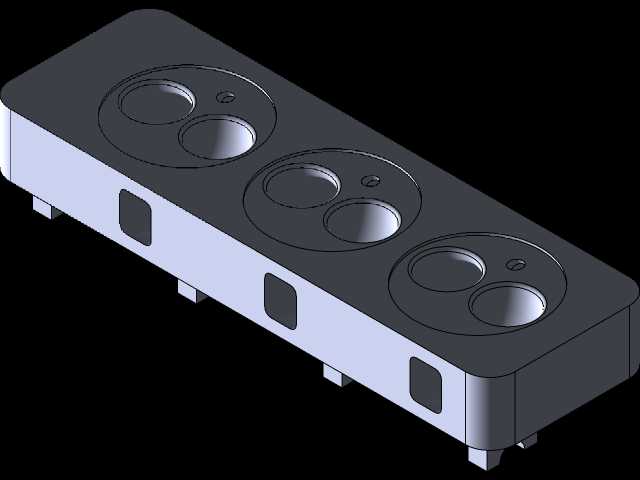

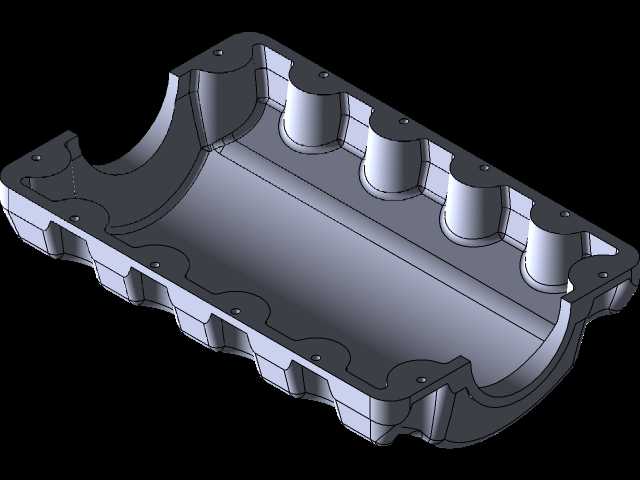

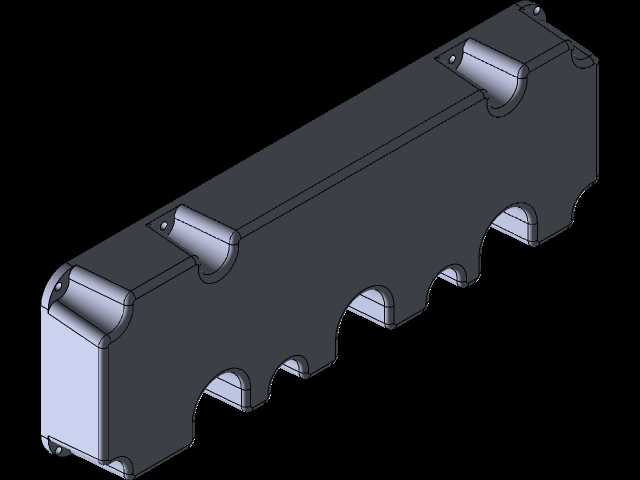

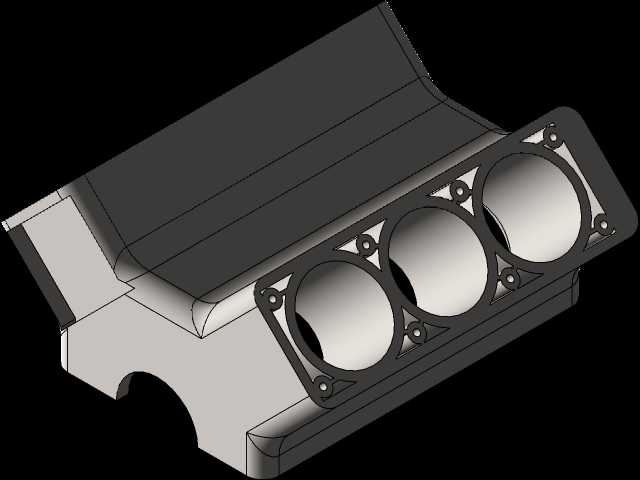

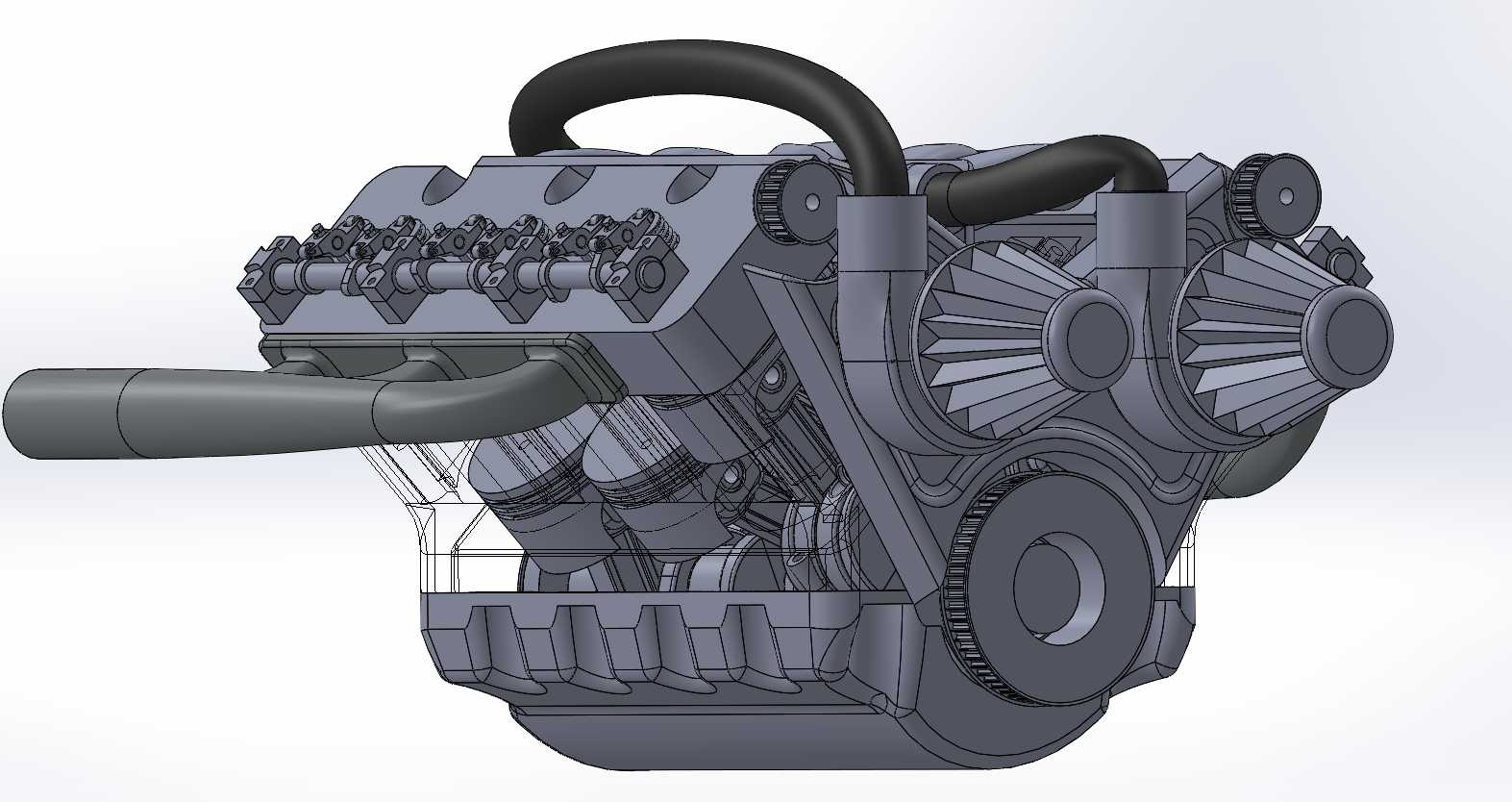

　　数模采用V型六缸经典布局，两列气缸呈夹角对称分布，相比直列六缸大幅缩短轴向长度，更适配横置或纵置前置车型的机舱边界；缸体下部集成加强筋式油底壳安装面，既保证曲轴箱刚性，也为机油存储与回流预留腔体。顶部配气机构完整还原了进排气门、摇臂、凸轮轴及气门弹簧的装配关系，每缸对应独立气道接口，可清晰看到气门启闭与凸轮型线的驱动逻辑；前端齿轮组采用锥齿轮与圆柱齿轮组合传动，分别驱动凸轮轴、附件轮系与外部动力输出端，齿轮啮合位置、齿宽参数与轴承支撑位均按实际装配关系搭建，转动时可模拟正时传动的同步动作。

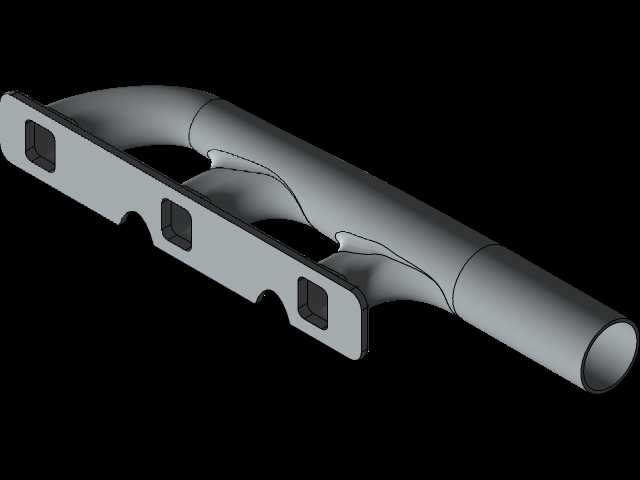

　　管路部分包含进气歧管、冷却水管与曲轴箱通风软管，弯折走向贴合缸体表面凸起结构，接口法兰位置预留了卡箍安装空间，实际装车时可直接对接节气门体与散热器水路；外部附件轮系的带轮、张紧轮布局贴合缸体前端面，维修拆装时无需挪动主体缸体即可更换传动皮带。从安装边界来看，整机主体轮廓沿曲轴轴向延伸，V型缸体向两侧上方展开，底部油底壳下沉深度预留了机油储量空间，顶部气门室盖最高点与机舱盖内板需保留足够隔热间隙；前端齿轮室与后端飞轮壳的连接法兰均按标准动力输出接口设计，可匹配不同形式的变速器输入端，侧面预留的发动机悬置安装点位分布在缸体加强筋位置，能够承载整机重量并缓冲运转振动。

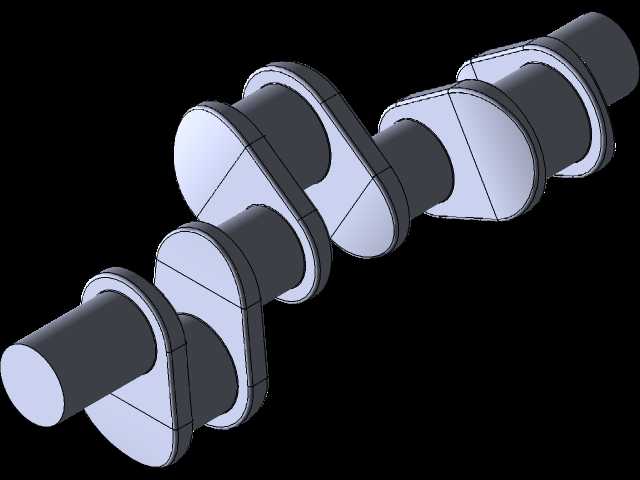

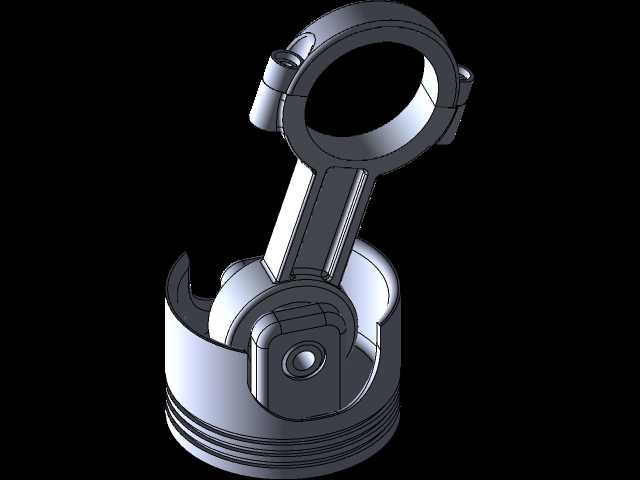

　　设计思路上优先兼顾结构刚性与拆装工艺性：缸体外壁的纵横加强筋对应曲轴主轴承座受力方向，抵消燃烧做功时的缸体胀形力；所有螺栓连接点位均预留了扳手操作空间，缸盖螺栓按对角线紧固顺序排布，避免装配时缸盖变形。活塞连杆组件采用分体式连杆盖结构，曲轴主轴颈与连杆轴颈的圆角过渡位置清晰可见，齿轮传动侧的观察盖板可单独拆卸，方便检修正时标记。整套数模各部件装配关系完整，运动部件无静态干涉，既可以作为内燃机设计的参考基准，也能用于虚拟拆装实训、动力舱空间校核以及机械原理动画制作，帮助结构工程师快速理解V6发动机的布局逻辑与零部件配合要求。
