雪佛兰金领结车标立体造型结构

　　该模型围绕汽车前脸识别系统中的品牌标志进行三维表达，主体采用雪佛兰金领结的经典轮廓，将平面徽标转化为具有厚度、倒角、折面和材质层次的立体构件。实际装车时，这类标识通常布置于前进气格栅中央、尾门上部、轮毂盖中心或方向盘安全气囊盖板区域，承担品牌识别、外观装饰以及装配定位作用。不同安装位置对标志的尺寸、固定方式和表面处理要求并不相同：前脸位置需要考虑格栅型面、安装卡扣、背胶边界和周边镀铬饰条的间隙；尾门位置则要兼顾钣金曲面、漆面贴合、水洗冲刷及长期日晒后的色牢度；内饰位置更关注触感、反光控制和与包覆材料的视觉协调。

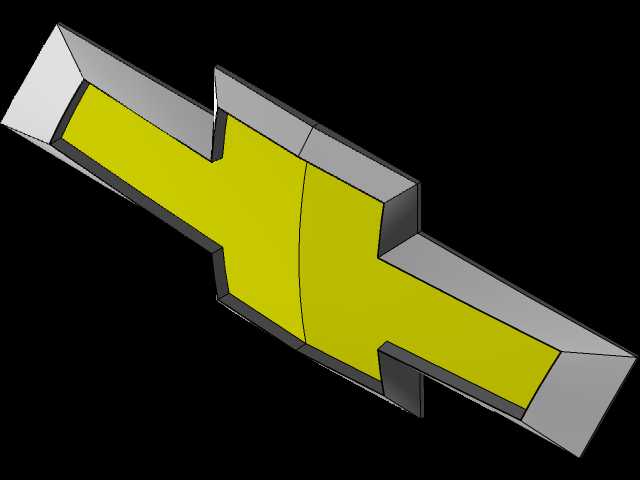

　　从造型逻辑看，金领结并非简单的十字形薄片，而是由横向延展的领结形态、斜切边界和中心对称结构组成。模型在轮廓转折处设置了明显的立体厚度，使标志从正面观察时保持品牌图形的识别比例，从侧视角度又能看到金属边框与内凹色面之间的层次。外边缘采用小半径倒角处理，可避免视觉上过于锋利，也符合塑料电镀、金属冲压或亚克力嵌件成型时的工艺要求。若用于量产外饰件，尖角位置通常需要控制最小圆角，防止电镀集中、喷漆堆积或模具镶件磨损；若用于展示样件，则可保留较锐利的边线以增强图形张力。

　　结构设计上，标志可拆分为正面可见的外观面与背部不可见的安装基准面。外观面包含外圈金属质感边框和内部深色或金色填充区域，两部分之间通过台阶面形成分界。金属边框承担主要轮廓勾勒，表面可采用镀铬、抛光铝、拉丝不锈钢或真空镀膜效果；内部色面可根据车型配置采用高光黑、哑光金、香槟金或车身同色处理。背部结构在真实产品中常设置定位柱、热熔柱、卡扣、3M胶粘贴区或螺钉隐藏孔。定位柱用于保证标志在格栅或尾门钣金上的方向准确，卡扣适合频繁装配的生产线节拍，背胶方案则适用于曲面较平缓且后期不拆卸的位置。

　　安装边界需要重点控制标志外轮廓与周边零件的安全距离。前脸装配时，标志背后通常不是完全平坦的基面，格栅筋条、雷达罩、摄像头开孔或主动进气格栅都可能影响背部空间，因此立体标志的厚度不能只按外观效果确定，还要校核背部是否与运动件、线束或传感器发生干涉。尾门装配时，标志往往跨越钣金折边或塑料饰板接缝，背胶区域应尽量落在连续、清洁、刚度充足的面上，避免因局部悬空导致按压异响或边缘翘起。若标志集成毫米波雷达透波要求，金属镀层面积、厚度和材料选择还需与雷达性能匹配，不能单纯追求高亮外观。

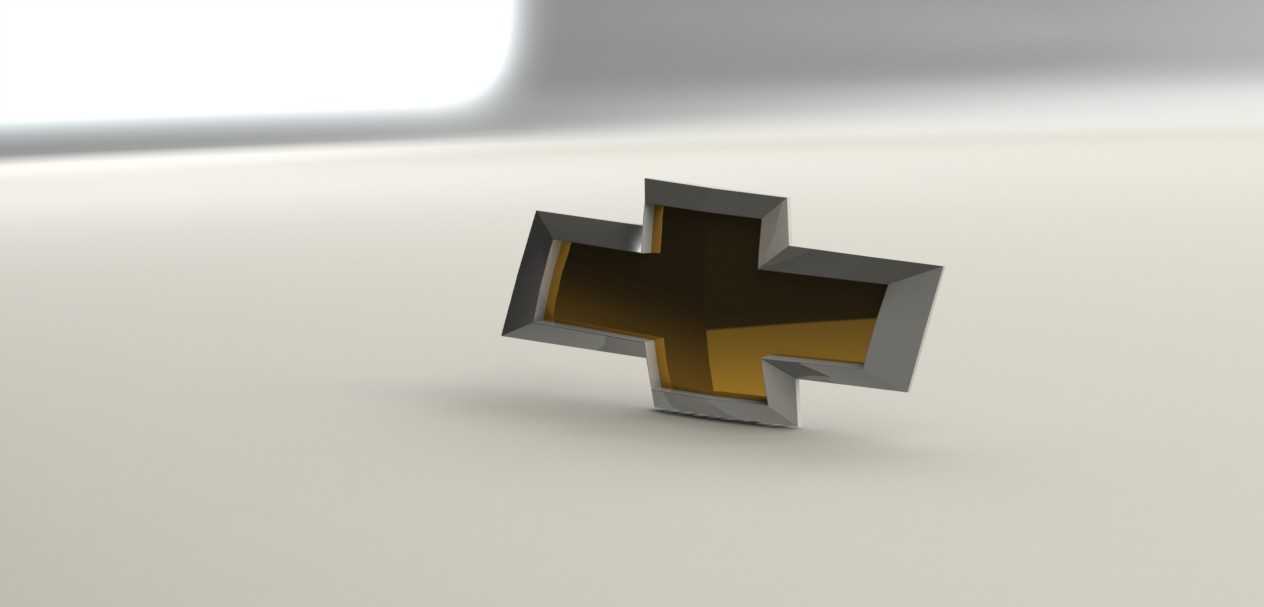

　　建模过程中，对称约束是保证图形质量的基础。金领结左右两侧轮廓应关于中心轴对称，上下斜切面的宽度、深度和倒角半径需保持一致，否则在高光反射下会出现视觉偏移。曲面构建可先绘制外轮廓控制线，再通过拉伸、拔模和倒角形成基础实体；内部色面可采用偏置、分割面或嵌件式装配思路完成。为了让渲染结果接近真实车标，金属边框需要设置较小的表面粗糙度和清晰的反射环境，内部色面则可根据工艺选择高光反射或低反光质感。边线处的圆角不宜过大，过大会压缩金领结图形的锐利特征；过小则会增加制造和表面处理难度。

　　在尺寸层面，车标属于外观敏感件，比例变化会直接影响品牌识别度。前脸标志通常随格栅尺寸确定视觉宽度，高度受横向饰条和机舱盖前缘限制；尾门标志需要与尾灯、牌照板、车型字母标形成视觉平衡；方向盘标志则受气囊盖外形和驾驶员视线角度约束。三维设计时应同时提供正面投影尺寸、背部安装孔位、总厚度、倒角半径和贴合面曲率，以便结构工程师校核装配。对于曲面安装场景，还需检查标志背部基准面与车身曲面之间的间隙，必要时通过柔性泡棉胶、背部筋位或局部仿形底座进行补偿。

　　该模型适合用于汽车外饰造型评审、车标工艺方案讨论、展示道具制作、广告物料建模以及装配结构学习。其价值不只在于还原品牌图形，更在于体现平面标识向实体零件转化时需要处理的厚度、材料、分件、固定、间隙和曲面贴合问题。通过该件可以理解汽车外观小件虽然结构不复杂，但对视觉对称性、表面质量和安装一致性要求很高，任何边线不均、倒角突变或背部贴合不良，都会在整车近距离观察时被放大。
