奥迪越野概念车车顶拓展托架结构

　　这套托架结构面向越野出行、户外穿越和概念载具拓展场景，核心作用是在乘员舱上方建立独立承载平面，把备胎、储物箱、露营装备、救援工具等载荷从车内转移到车顶，释放座舱空间。托架没有采用封闭平板方案，而是以四周围合边框加内部镂空承托面构成整体，风阻表现和自重控制都更适合越野概念车的使用定位。

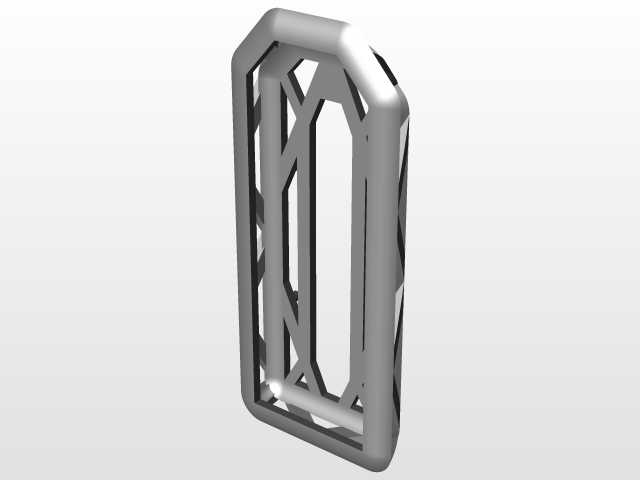

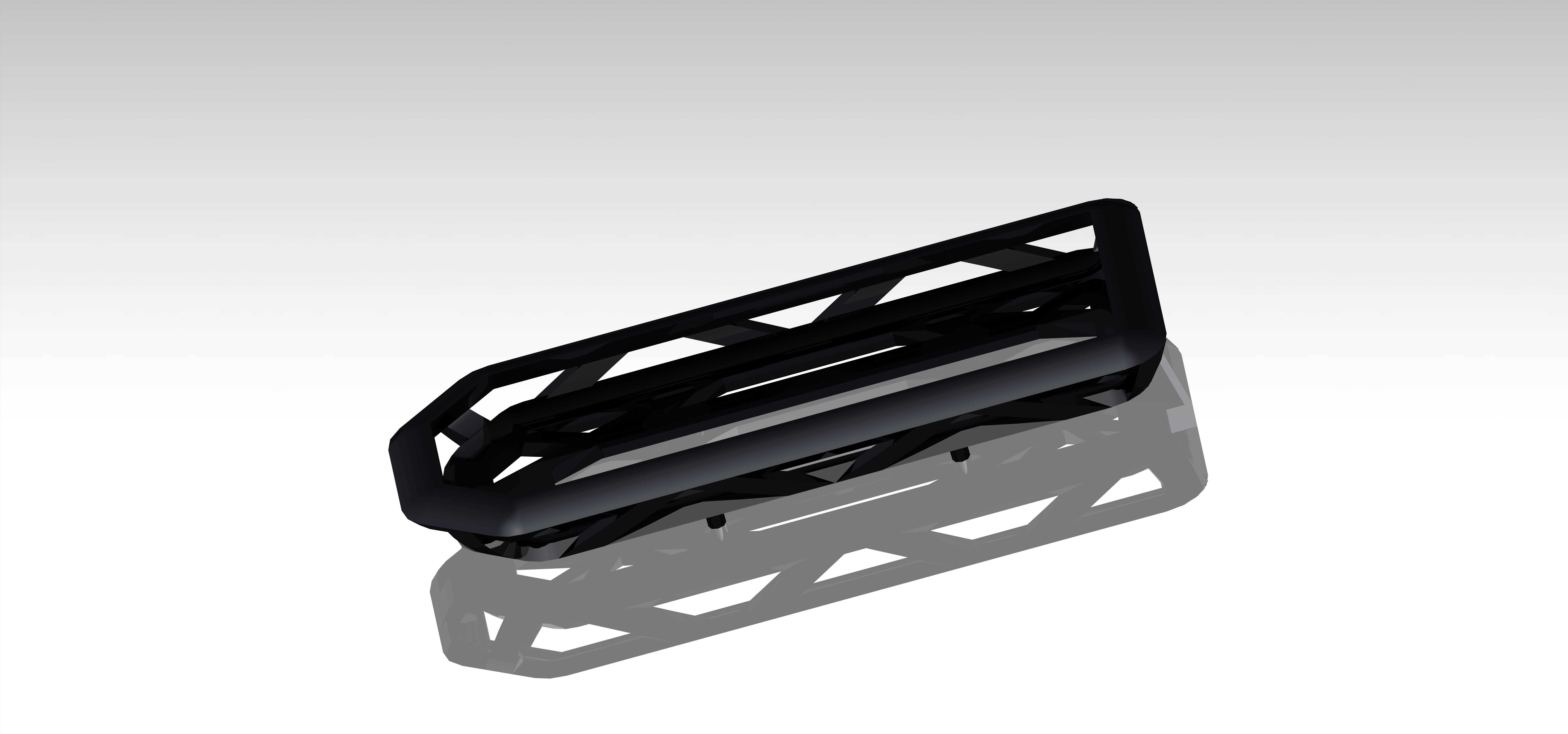

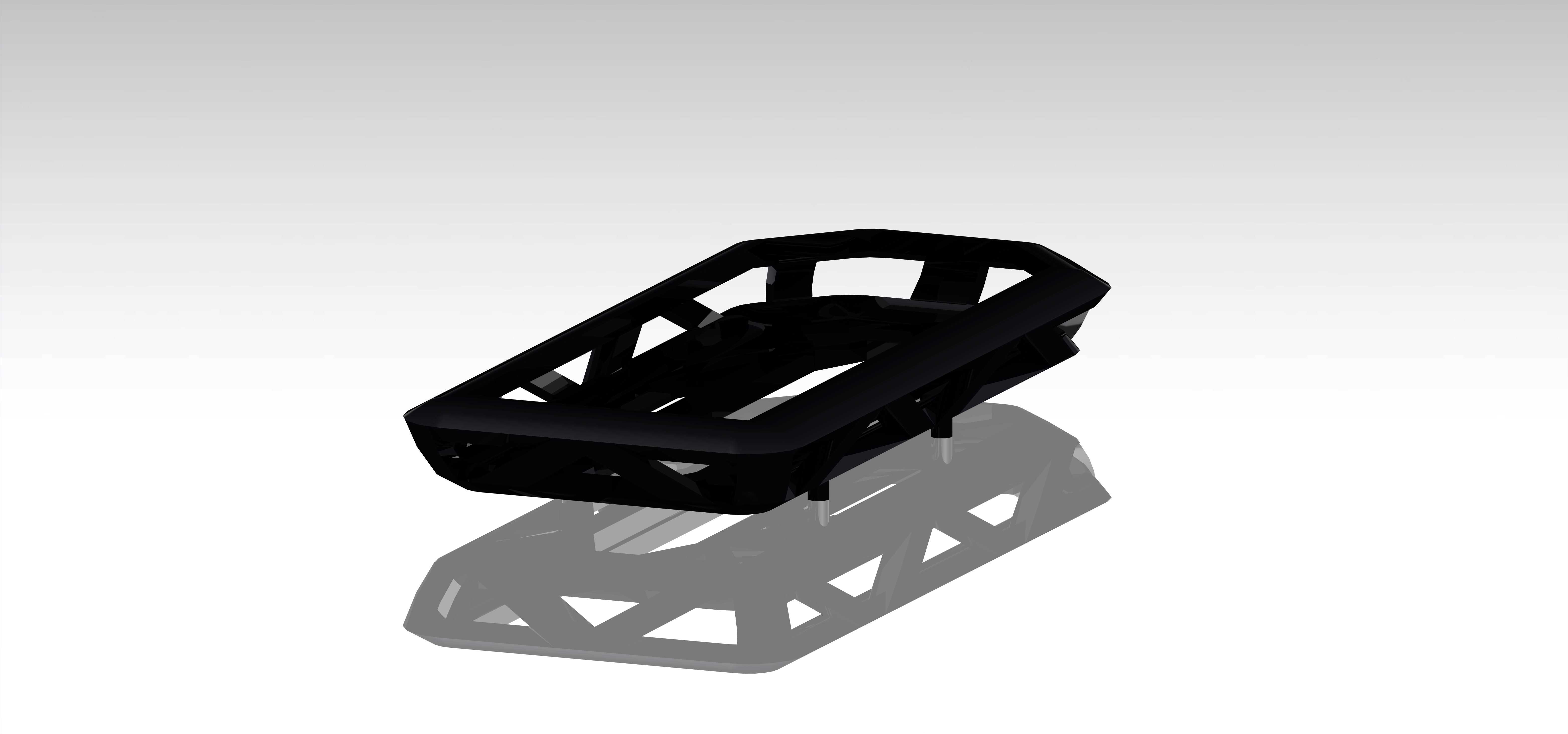

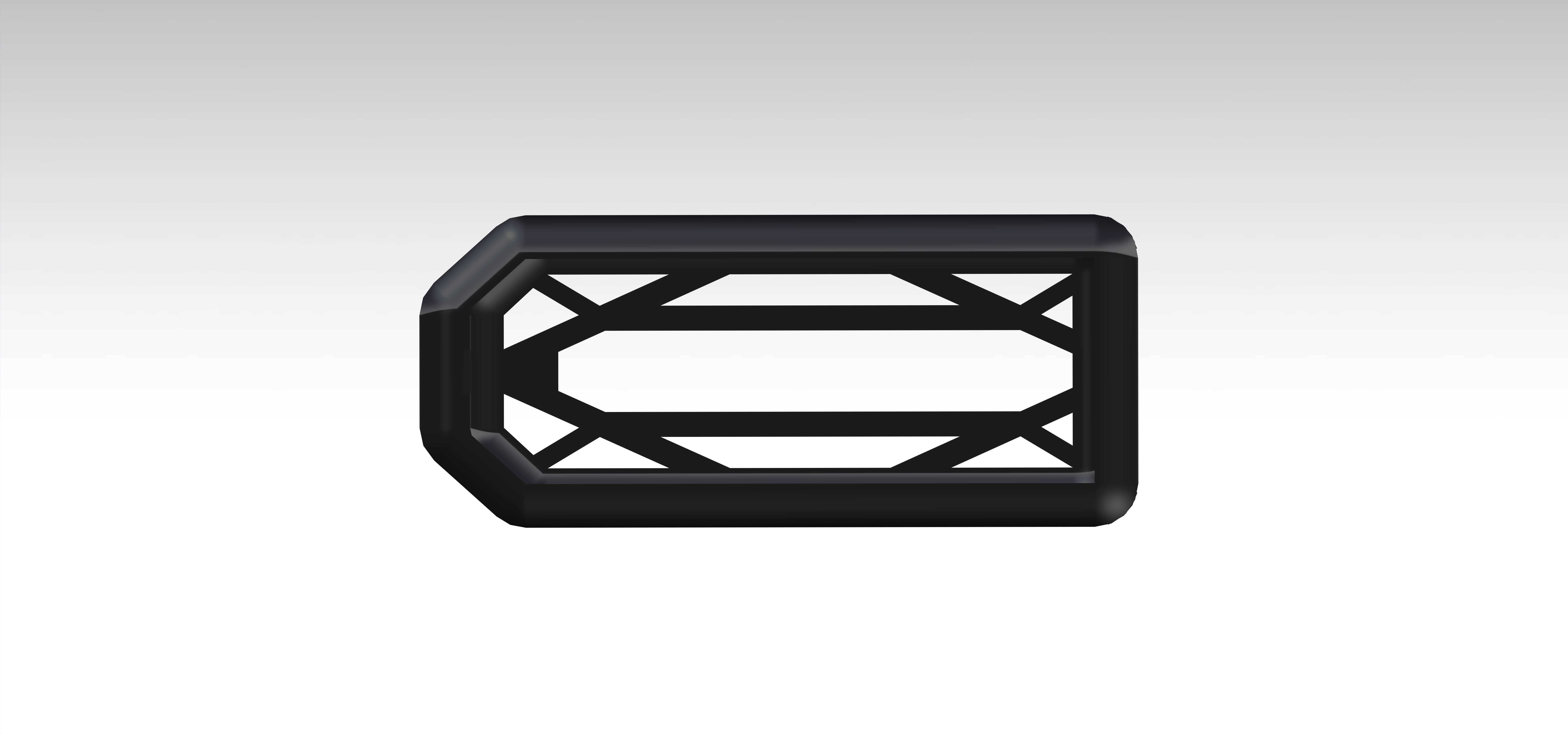

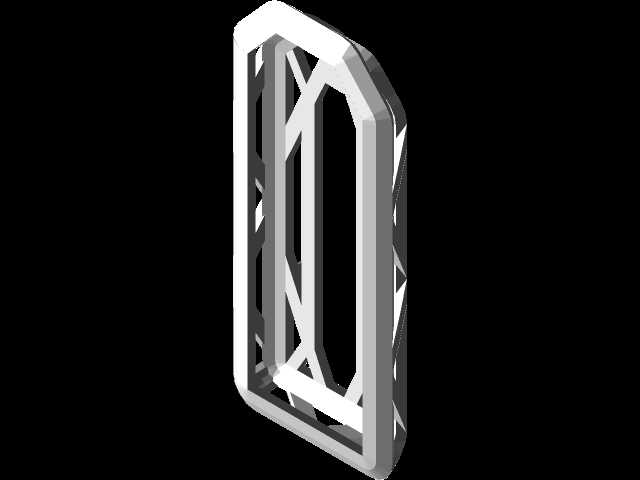

　　从实际装车边界看，托架整体呈扁平矩形轮廓，长宽比例跟随车顶走线确定，四周边框向上形成低矮挡边，可限制放置物在急加速、急制动或侧坡行驶时滑移。框架内部开设多处三角形与长条形减重孔，孔位并非单纯装饰：开孔沿主要受力路径分布，既保留边框和横梁的连续传力截面，又减少大面积平板带来的材料堆积与风噪。底部可见多根向下伸出的支脚，支脚位置对应车顶纵梁或预设安装点，载荷不直接压在车顶外板上，而是通过支脚传递到车身侧围和顶部加强梁，避免薄板出现局部凹陷。

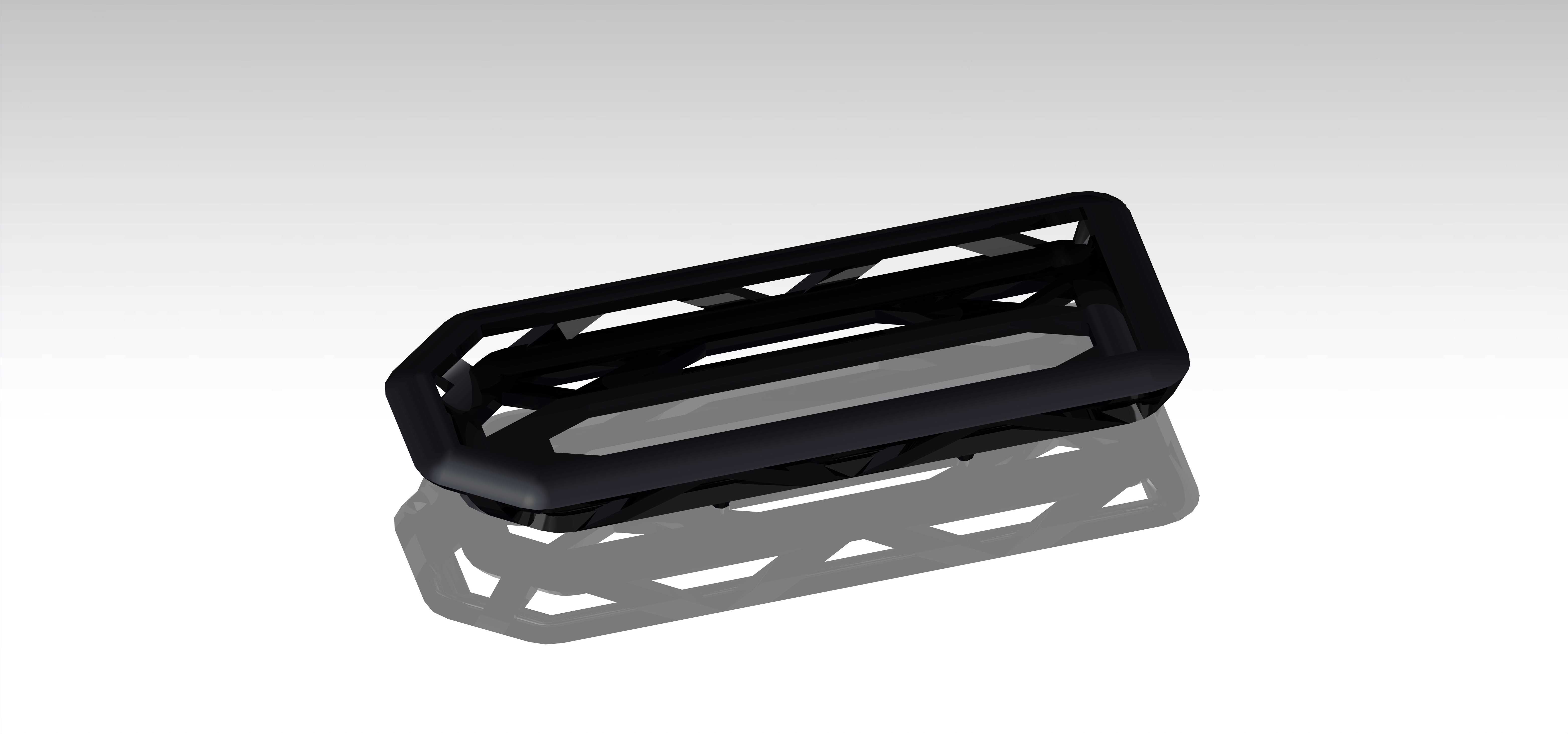

　　结构设计上，托架采用上下两层视觉关系：上层为实际承载框，下层轮廓反映安装基座或倒影中的配合形态。围合边框截面较宽，可作为捆绑锚点、夹具固定面和小型附件的安装基础；内部横梁按载荷分布布置，中间保留较大平整区域，适合放置硬质行李箱或折叠装备，边缘镂空区则用于排水、排沙和捆绑带穿过。越野环境中泥沙、雨水容易在封闭平台积存，镂空结构能让冲洗水和沙尘直接落下，降低清洁维护难度。

　　安装思路强调无损、可拆和边界清晰。支脚与车顶接触处需要设置缓冲垫，分散压紧力并防止漆面磨损；支脚间距不能超出车顶加强区，前端支脚应避开风挡上沿和天窗开启范围，后端支脚需预留尾门开启空间。托架高度控制在较低范围，避免车辆整体重心过度抬升，也保证进入地库、树林穿越时的通过性。对于概念车原型件，框架可通过快速成型方式制作样件，用于验证装配关系、支脚落点、装备捆绑方式以及外观比例；若转入量产，则需按额定载荷复核边框抗弯、支脚连接强度和紧急制动工况下的惯性载荷。

　　使用时，装备应尽量居中放置，重物靠近支脚正上方，捆绑带沿框架横梁交叉固定，避免只绑在外侧薄边上。长尺寸物件可沿车辆纵向布置，减少迎风面积；高频取用物品则放在侧向易触及位置。托架侧面和边框还可预留灯架、铁锹固定座、防水包绑点等拓展接口，使车顶平台不仅是储物面，也成为户外作业和救援附件的集成基础。整体结构把承载、减重、捆扎、排水和安装避让整合在同一框架内，适合作为越野载具顶部拓展系统的结构验证与造型参考。
