人体工学有线光电鼠标外观结构设计

　　这款有线鼠标的三维建模工作，核心围绕桌面办公与日常电脑操作场景展开，作为最常用的人机输入外设，其结构设计需要同时兼顾握持手感、内部元件排布、装配可行性与外观辨识度，建模过程中首先从手掌贴合的曲面逻辑切入，而非先堆砌外观线条。日常使用中，鼠标需要长时间被手掌包覆，右手握持时掌心会自然落在壳体上拱的最高区域，因此上壳曲面并非规则的半球弧面，而是沿前后方向做渐进式抬升：靠近手腕的尾部弧度平缓拓宽，给掌根提供稳定支撑，避免长时间操作后掌部悬空产生疲劳；靠近按键的前段逐渐收窄，给拇指与无名指、小指的夹持留出合适的侧面空间，左右侧壳的内收角度经过反复调整，既不会因壳体过宽导致手指张角过大，也不会因宽度不足使握持时出现打滑。

　　从功能分区来看，壳体顶面整合了左右按键与居中滚轮，建模时将左右按键的分模线沿曲面自然延伸，按键区域与掌心支撑区做了细微的高度差，手指自然搭放时无需刻意弯曲即可触碰到按键触发位置，减少指尖的持续受力。滚轮布置在左右按键中间的靠前位置，表面做防滑纹理处理，滚动时的轴向位置刚好对应食指的自然活动范围，操作时不需要移动整个手掌即可完成滚动动作，滚轮下方预留了编码器的安装空间，其安装柱的定位尺寸与市面通用微型编码器的安装孔位匹配，后续结构设计时可直接适配标准件，无需额外定制元件。

　　鼠标底部为平整的安装基准面，边缘做了一圈细微的蓝色装饰边，同时这个底边也是上下壳的扣合分界位置，下壳平面预留了光电传感器的开孔区域，开孔位置处于鼠标的重心投影范围内，移动鼠标时传感器的采集路径不会因手部施力偏移出现晃动，底壳四个角位预留了脚垫粘贴槽，脚垫凸出底面0.3至0.5毫米，既可以保证在鼠标垫、木质桌面等不同接触面滑动时的顺滑度，也能避免底壳直接摩擦接触面产生划痕。出线位置设置在鼠标前端的居中处，线缆做了防弯折的过渡结构，建模时预留了线卡的安装槽，线缆穿入壳体后通过线卡压紧固定，避免日常拖拽线缆时拉扯内部PCB板的焊接点，出线角度略微向上抬起，使鼠标向前移动时线缆不会与桌面产生过大的摩擦阻力。

　　外形尺寸方面，整体长度控制在110至120毫米区间，宽度在60至65毫米，壳体最高处距离底面35至40毫米，这个尺寸区间适配国内多数成年用户的手掌大小，既不会因尺寸过小导致掌心没有支撑，也不会因尺寸过大让手指无法自然覆盖按键。内部空间排布上，上壳与下壳之间的腔体依次容纳PCB板、光电传感模块、微动开关、滚轮编码器与配重块，PCB板的固定柱位置沿底壳内侧均匀分布，柱高预留1.5至2毫米的螺丝锁付空间，上下壳的扣位沿侧边间隔布置，扣合量控制在0.8至1.2毫米，既保证装配后壳体不会出现松动缝隙，也能在后期维修拆解时不会轻易折断卡扣。

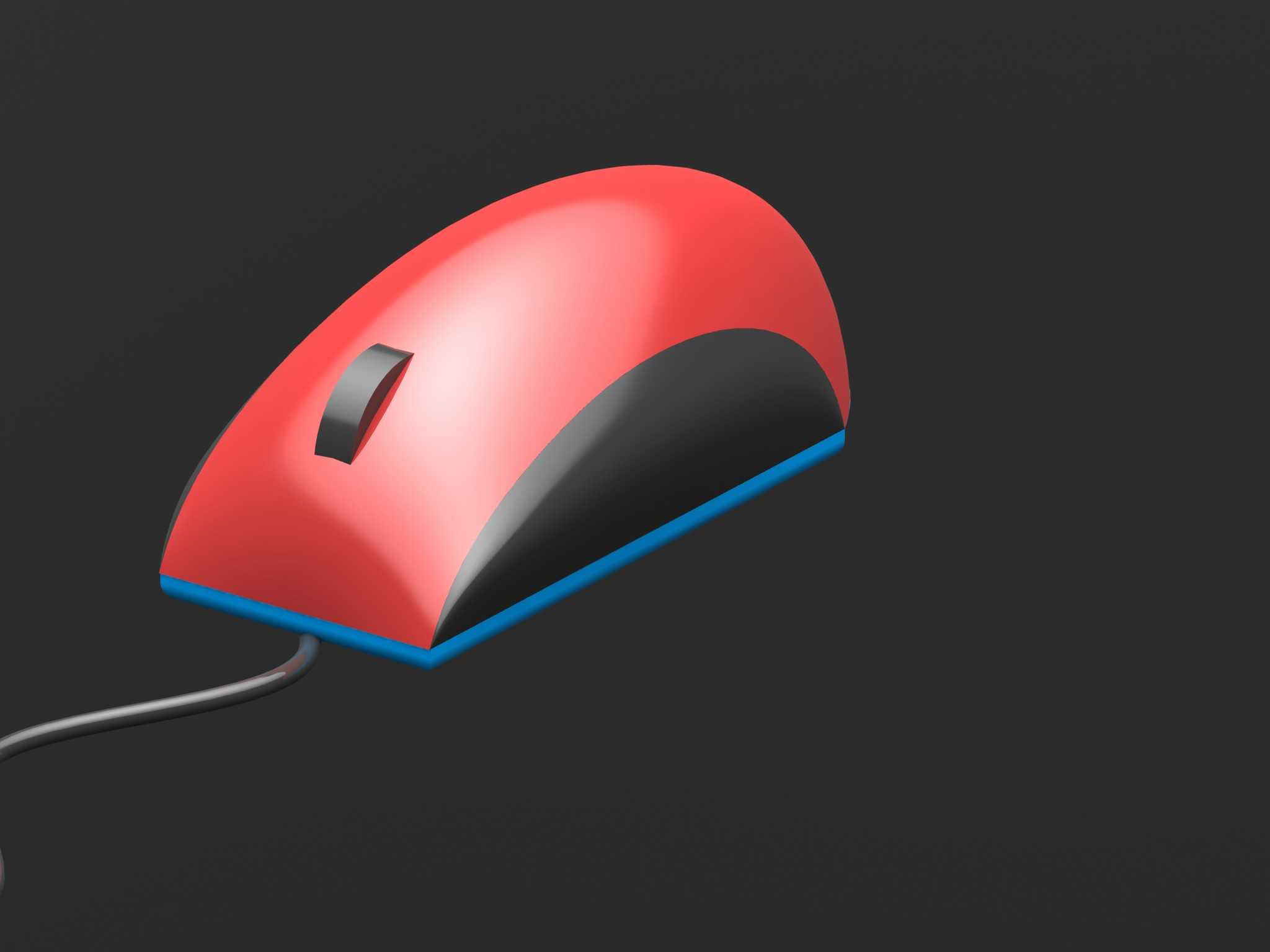

　　外观配色上采用红黑撞色设计，上壳主体为红色曲面握持区，侧边按键下方的侧围为黑色，既通过色彩分区强化了曲面的立体感，也让日常使用中频繁接触的侧部区域更耐脏，表面处理逻辑上红色区域可做哑光磨砂质感，避免手汗残留后留下明显指纹，黑色侧围可做细晒纹处理，提升手指夹持时的摩擦力。整个建模过程中所有曲面都做了连续性检查，没有出现尖角、褶皱或者曲率突变的区域，分模线沿产品外观的视觉分界线布置，后续注塑生产时模具加工无需做复杂的侧向抽芯结构，上下壳均可采用前后模直接脱模，大幅降低量产的模具成本与成型不良率。作为桌面输入设备，这款结构既满足了日常办公、家用操作的基础使用需求，也在人机贴合度、装配工艺性上做了充分的工程考量，可直接作为外设产品结构设计的参考样件，用于后续的手板验证、模具开发流程。
