复古巡航摩托整车曲面零件结构设计

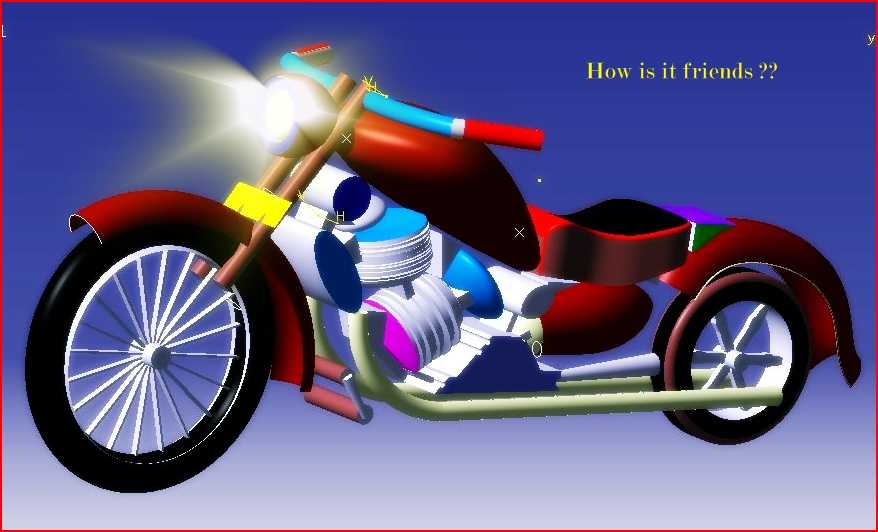

　　这套三维结构围绕两轮机动骑行装备展开，虽然页面命名带有自行车字样，但画面主体呈现的是带长前叉、辐条轮、燃油箱体和动力总成的复古巡航摩托造型。建模时没有把整车当成单一外观件处理，而是按前轮回转区域、转向操纵区域、车架承载区域、动力传动区域、座椅油箱区域和后轮回转区域拆分，各部分在空间中保留装配关系，便于后续检查干涉、调整姿态和细化工程结构。前轮部分采用大直径轮辋与密集辐条布局，轮胎外圆、轮辋支撑、辐条交汇和轮毂中心形成完整的回转层级。前叉从轮毂轴位置向上延伸，倾角明显大于普通城市代步车，这种布置直接影响轴距、拖距和转向手感。前挡泥板贴合轮胎上缘，曲面需要随轮胎包络留出运动间隙，避免在转向、弹跳或轮胎公差累积时发生摩擦。

　　前照灯位于叉肩前方，灯体、支架和把立区域共同构成前部视觉重心，建模时要关注灯壳与转向轴线的相对位置，保证最大转角下不与油箱、仪表或线束发生碰撞。车把部分采用高把姿态，握把、操纵杆和横向管段形成较舒展的驾驶姿势。手把端部的红蓝配色只是外观区分，结构上仍需考虑把管直径、开关安装位、拉线走向和制动操纵件的固定面。油箱曲面从转向柱后方过渡到座椅前端，形体饱满且沿车架主梁展开，设计时不能只追求侧面轮廓，还要检查燃油箱内腔、安装耳片、坐垫搭接边和车架管之间的距离。车架采用外露管架思路，下部长管从前部动力区域一直延伸到后轮轴附近，线条平直，给人低重心、长轴距的巡航特征。管架在三维中需要明确管径、弯曲半径和焊接交汇位置，尤其在发动机悬挂点、

　　脚踏支点、后减震连接点和后叉铰接点处，应保留足够的补强空间。动力总成布置在车架中部，气缸、散热鳍片、侧盖和曲轴箱被分层表达，能够看出零件之间的包覆关系。实际工程中，这一区域不仅决定外观体量，还影响离地间隙、脚部空间、排气走向和维护可达性。曲轴箱侧盖突出量需要与脚踏、换挡杆和骑手靴部动作范围协调；散热片方向则应兼顾气流通过和造型连续性。座椅采用狭长低位鞍座，座面从前油箱尾部向后延展，后侧与后挡泥板、尾灯区域衔接。座垫下方需要预留车架横梁、电气件、线束和尾部固定件的位置，不能把曲面完全封死。后轮同样使用辐条式轮毂，轮胎宽度和轮辋直径与前轮形成比例关系，后叉从车架下部夹持轮轴，后轮包络与挡泥板、链条或传动件之间要保留拆装空间。建模过程中，

　　曲面零件与实体零件的衔接是重点。油箱、前挡泥板、后挡泥板、座椅底板和灯壳适合通过曲面构建外形，再转化为具有厚度的壳体；轮辐、车架管、轴类、紧固件和发动机主要壳体则更适合实体建模。曲面分面时应沿产品特征线布置边界，例如油箱中线、挡泥板圆弧、座椅侧棱和灯壳分型线，避免出现无意义的碎面。装配检查时，可先建立车轮接地点、前后轮轴、转向轴线、车架基准面和骑乘坐位面，再依据这些基准校核轴距、前叉倾角、离地间隙和操纵件位置。前部灯组、仪表和线束应预留穿线通道；中部发动机与车架连接点要体现安装面和紧固件位置；下部排气管若继续细化，应从发动机出口沿车身侧下方布置，并校核与脚踏、地面和车身覆盖件的热态间隙。整车外观色彩丰富，但结构设计不能停留在渲染效果层面。轮轴同心度、转向限位、轮胎跳动包络、车架焊接空间、覆盖件安装边、维修拆卸顺序和零部件互换性，都需要在三维环境中提前验证。该模型适合用于两轮车辆概念造型评审、曲面建模练习、整车装配关系演示以及机械结构教学，也可作为后续细化工程图纸、焊接车架设计和覆盖件模具开发的基础数模。
