城市轨道通勤客运列车外观结构造型

　　城轨车辆的外观建模不能只把车体当成一个封闭壳体处理，实际项目里要先把线路运营条件、站台边界、检修通道和乘客上下车行为放在同一张空间关系图里核对。该类通勤列车主要服务于城市地下线路、地面高架段以及车辆段出入段路径，承担高峰时段大客流、短站间距、高频启停的运输任务。与干线铁路车辆相比，城轨车辆更强调启停响应、车门通过能力、站台对位精度以及隧道内限界安全，因此外形方案在追求识别度的同时，必须服从线路土建条件和运营维护要求。

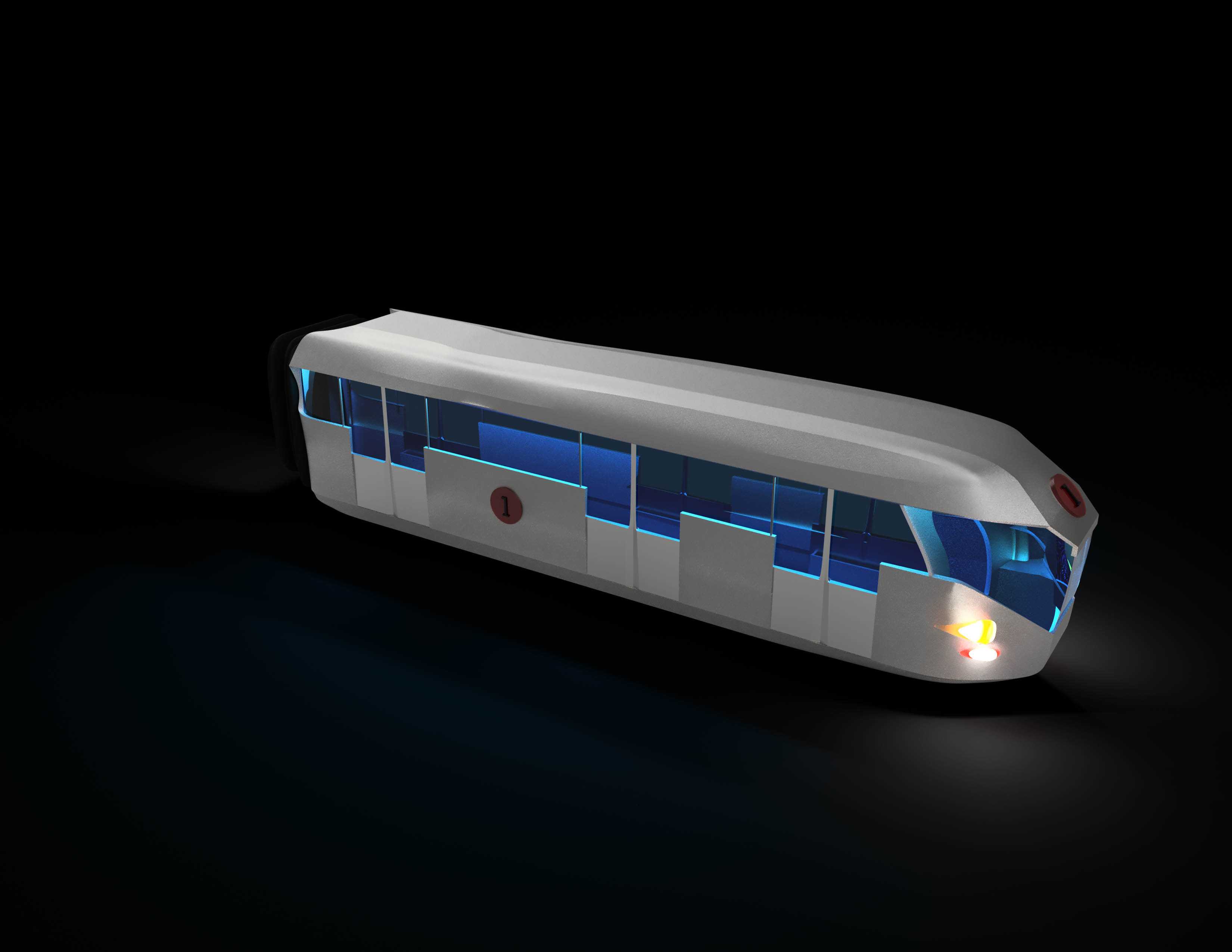

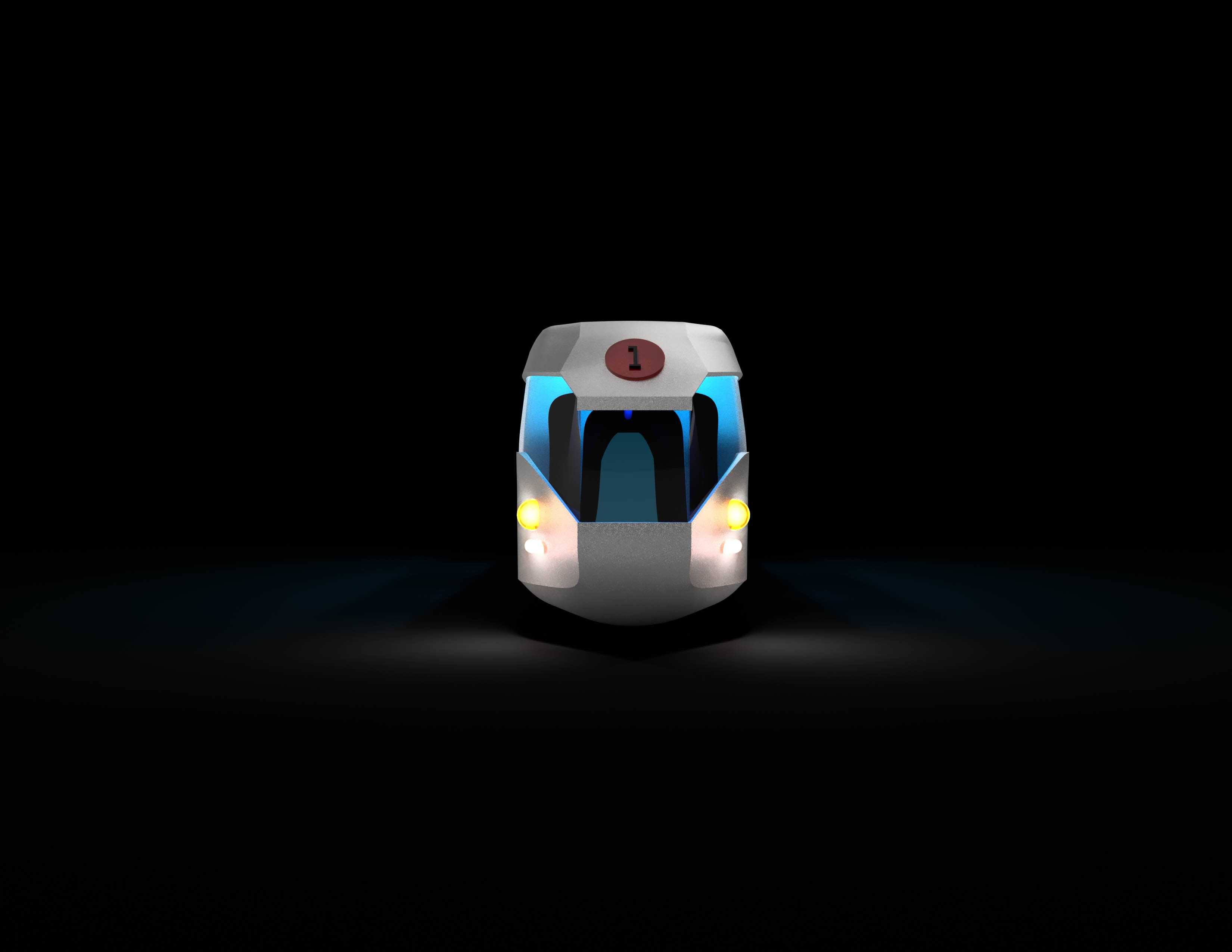

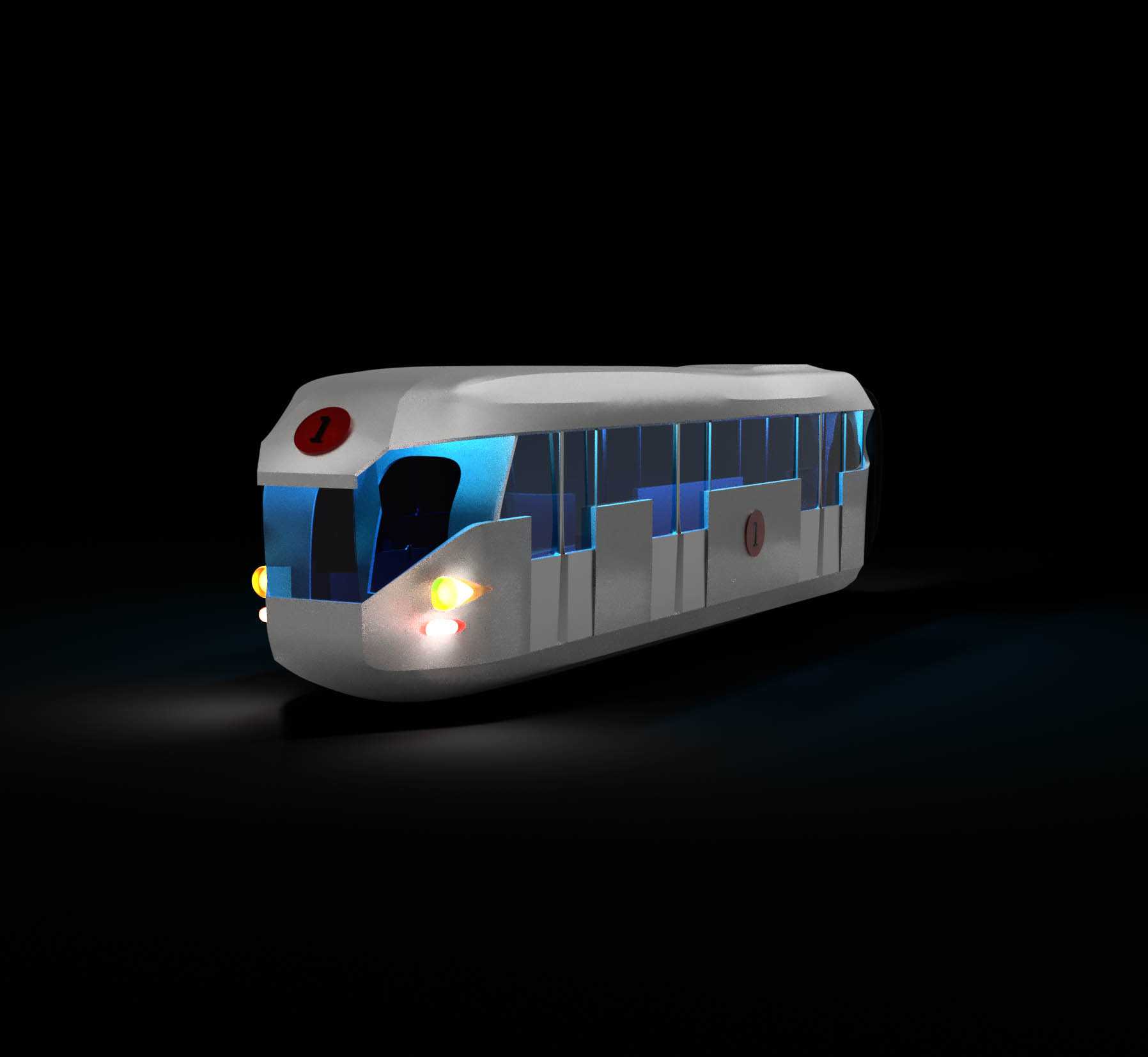

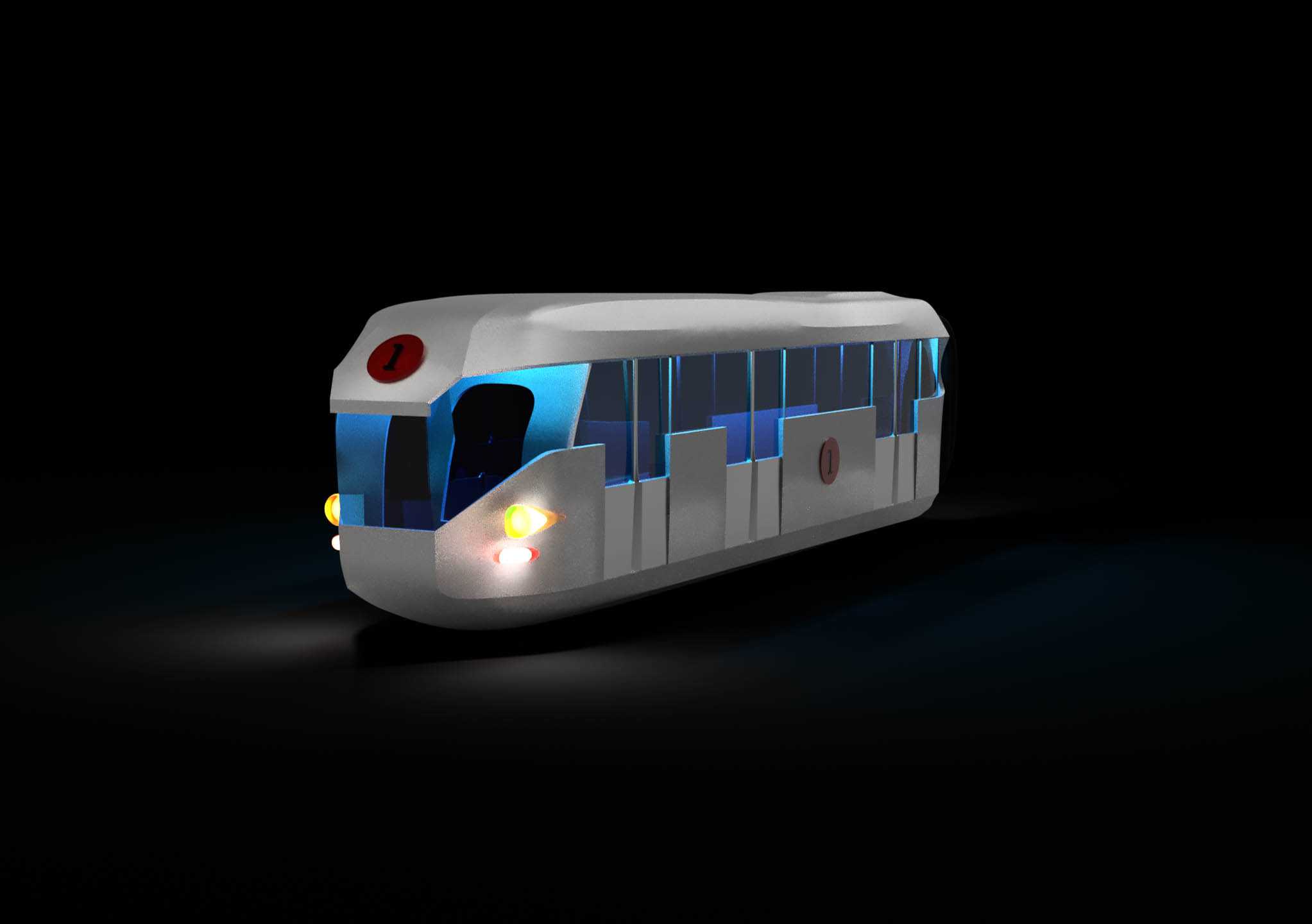

　　车头区域采用略带弧面的流线化造型，前窗向两侧延伸，配合深色玻璃带形成连续视觉面。这样的处理并非单纯为了观感：地下段运行时，车头曲面可降低端部紊流对隧道壁和站台屏蔽门的扰动，高架段会车时也能减少侧向气流冲击。前照灯布置在车头下部两侧，低位灯组在隧道弯道和车辆段低速走行时更有利于照清轨面及邻近设备；端部上方设置线路标识位，便于站台人员和乘客在列车进站时快速辨识方向。车头正面保留检修罩盖的分块逻辑，外观曲面不能覆盖必须开启的维护区域，否则在车下电器箱、风挡玻璃、雨刮机构和端部连接器检修时会产生干涉。

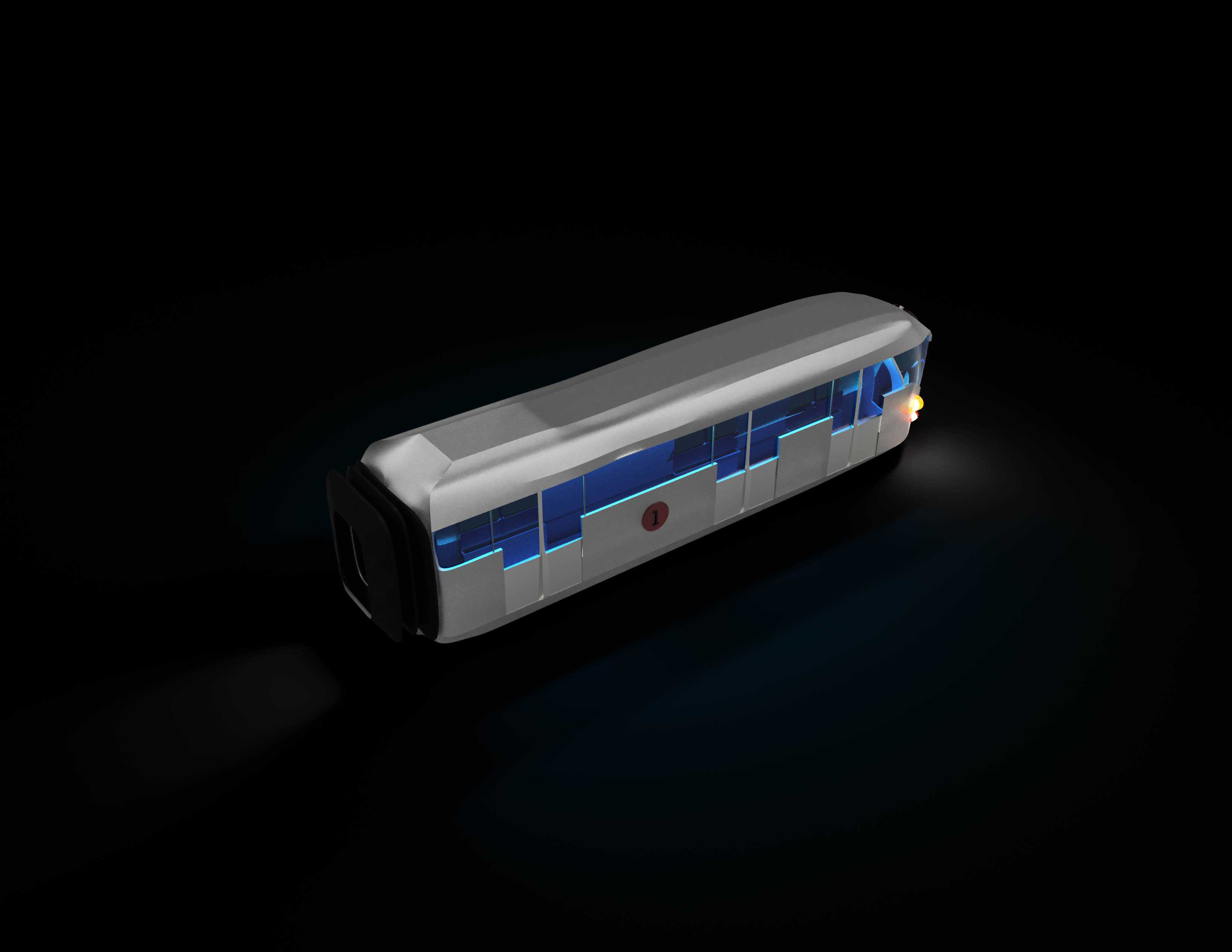

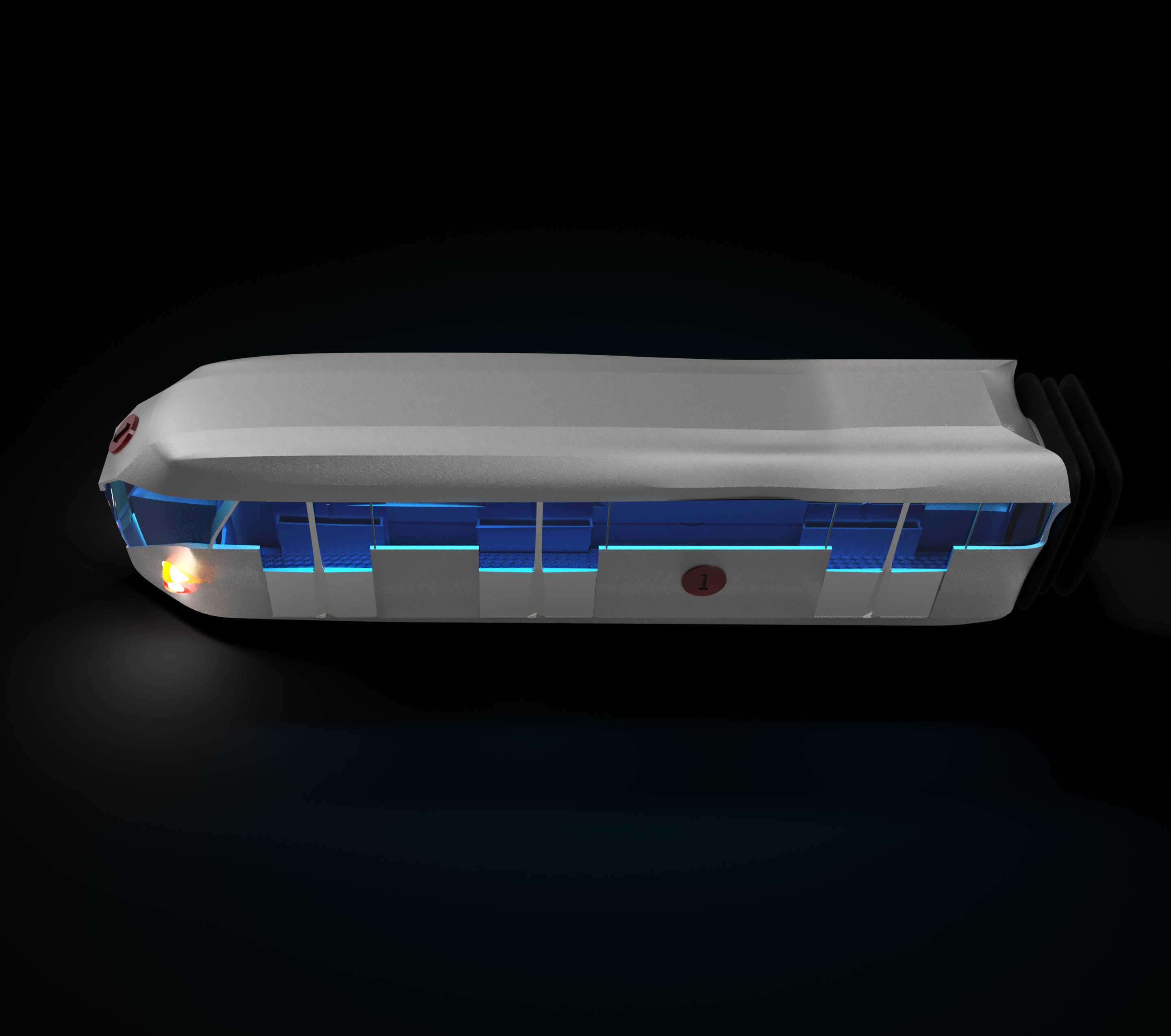

　　车体侧面以长条形客室窗带为主要特征，窗区连续、通透，能够增强车内空间开敞感，也便于外部识别车厢载客状态。侧墙在窗下区域设置内收折线，使光影沿车长方向形成层次，同时该折面可作为侧墙骨架、外护板和内饰板之间厚度过渡的外观表达。车门位置需要在侧墙造型阶段提前预留，门区表面应尽量平整，避免复杂曲面叠加在塞拉门或滑动门运动包络上。门系统开启、关闭、密封和隔离动作都有固定空间，外观筋线若横穿门区，会在实物装配时造成门缝不均、密封压条受力不一致等问题。

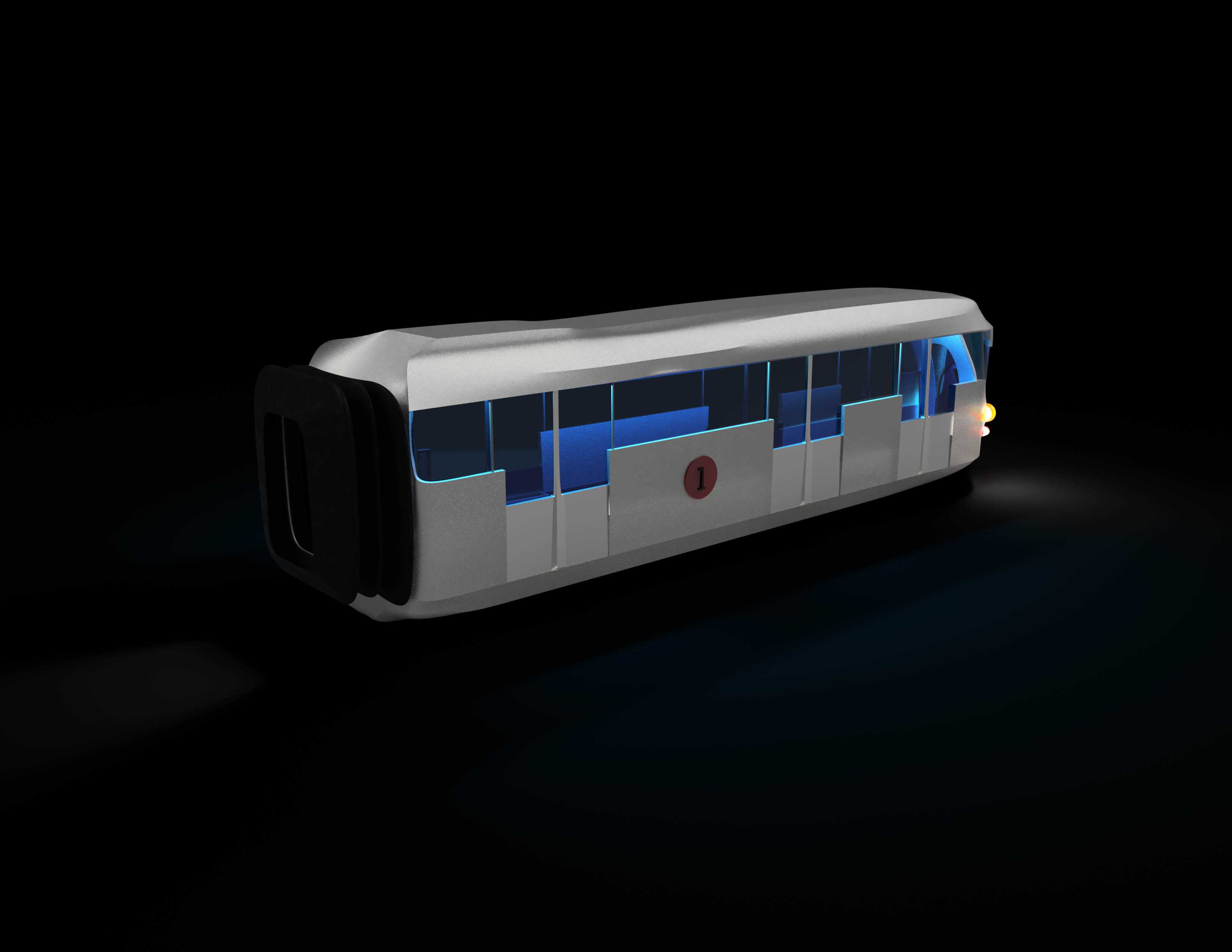

　　整车长度方向按多节编组思路理解，单节车体之间通过贯通通道连接，建模时应保留车端连接区域的结构意识。车体宽度、高度和车顶设备轮廓必须同时满足车辆限界与设备限界：宽度方向要考虑隧道壁、屏蔽门、站台边缘以及曲线段车体偏移；高度方向要为受流装置、空调机组、通风风道和车顶检修走道留出边界；底部则要兼顾转向架、制动管路、电缆槽和牵引设备的悬挂空间。即使外观模型不展开全部内部系统，也应让车下轮廓与真实架车、轮对更换、设备吊装的维护路径相协调。

　　车窗采用大面积深色玻璃材质，能够反射站台照明和隧道灯光，使模型在渲染时呈现出城市轨道交通车辆常见的冷色调视觉效果。玻璃背后并非实心区域，实际结构中需要对应客室空间、座椅排布、立柱扶手、顶板风道和侧墙隔热层。窗间立柱的位置与车顶边梁、底架边梁形成传力路径，不能为了外观连续而随意取消。侧墙下部靠近转向架的区域应预留裙板检修口，牵引逆变器、制动电阻、蓄电池箱和空气悬架等部件的日常检查都依赖这些开口。

　　车头鼻端下方可设置连挂与救援接口区域，虽然外观图中不直接暴露复杂车钩，但三维设计时应保证该区域有足够安装深度。车钩偏移、吸能装置压溃行程、排障器离地高度和端部防爬结构都属于安全边界，不能被圆滑造型压缩。排障器下缘与轨面的距离需结合车轮磨耗、空气弹簧充气状态和曲线超高变化校核；若模型只追求低趴视觉，容易在工程转化阶段给出错误的离地暗示。

　　车内功能布局围绕短时高密度乘降展开。车门附近应形成宽敞站立区，纵向座椅或横向座椅的选择取决于线路客流特征；扶手杆、吊环、车门隔离玻璃和乘客信息显示屏需要沿窗间立柱及顶板骨架布置。空调风道通常布置在车顶两侧或顶部中央，回风、送风与噪声控制会影响顶板厚度；客室地板下方则走电缆、风管和部分控制管线。外观上看到的轻薄侧墙，在真实车辆中实际包含外板、隔热隔声层、内饰板、骨架梁和管线空间，建模时若把墙体厚度做得过薄，会误导后续重量估算和设备布置。

　　转向架区域是城轨车辆建模中容易被外观作品忽略的部分。列车通过小半径曲线时，转向架相对车体产生回转和横向位移，车体底架、裙板和车端设备都不能侵入这一运动范围。轮对、轴箱、一系悬挂、空气弹簧、牵引梁和基础制动装置构成走部核心，外部裙板只需表达检修分块和离地轮廓，不应把转向架完全封死。车辆段洗车间、吹扫库和架修库的设备位置也会影响裙板外形，例如洗车刷接触区域应减少突出小件，高压冲洗区域要避免易积水凹槽。

　　涂装与标识方面，银灰色主体适合表现金属车体和运维耐脏特性，蓝色窗带可强化城市公共交通的识别性。车头红色圆形标识可作为线路或品牌元素放置，但其安装位置不能遮挡前照灯、后视摄像头、雨刮扫掠区和紧急疏散门的开启范围。车顶外露设备宜以连续罩板整理外观，罩板上需保留通风开口和检修提升点；侧面高对比度灯带可在站台照明不足时帮助乘客判断车门位置，但灯带背后的线槽、驱动器和检修盖板仍需按可维护结构设计。

　　从三维建模流程看，先建立轨道面、站台面、车辆中心线和编组长度基准，再搭建车体断面，比直接拖拽自由曲面更稳妥。侧墙轮廓可由若干控制截面沿车长放样，车头曲面则通过对称骨架线控制鼻端、前窗和灯区过渡。门窗、裙板、车端罩盖和标识件应独立成组，便于后续按系统拆分。渲染时使用深色背景和冷暖对比灯光，能够突出玻璃反射、金属侧墙和头灯发光效果，但结构评审仍应回到正视、侧视、俯视和限界剖面，确认造型没有越过运营、检修和安全边界。
