透明PET碳酸饮料塑料瓶结构造型

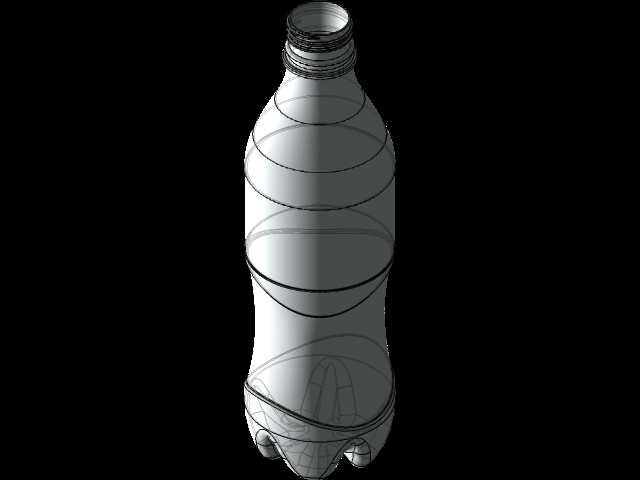

　　该作品呈现的是一只透明碳酸饮料塑料瓶的完整三维结构，瓶体采用常见PET吹塑成型思路构建，整体围绕饮料灌装、储运、握持和饮用场景展开。瓶身主体为细长回转结构，上部通过螺纹瓶口与密封盖配合，颈部设置过渡环面，便于灌装线夹持、旋盖以及后续标签区域的分界。瓶口外螺纹采用多圈连续牙型，牙顶与牙底保留圆滑过渡，既满足瓶盖快速旋合的导向要求，也能减少薄壁瓶口在密封压紧时出现应力集中。

　　瓶肩部分从较小瓶口半径逐步扩张到瓶身最大直径，曲面过渡不能过于突兀。实际吹塑过程中，瓶肩是材料拉伸较明显的区域，若锥角设计不合理，容易造成壁厚分布不均，灌装含气饮料后在内压作用下出现局部发白或变形。模型中瓶肩曲面保持连续光顺，曲率变化平缓，有利于型坯在模具内均匀延展，也让标签上缘与瓶体之间有稳定的贴合基准。

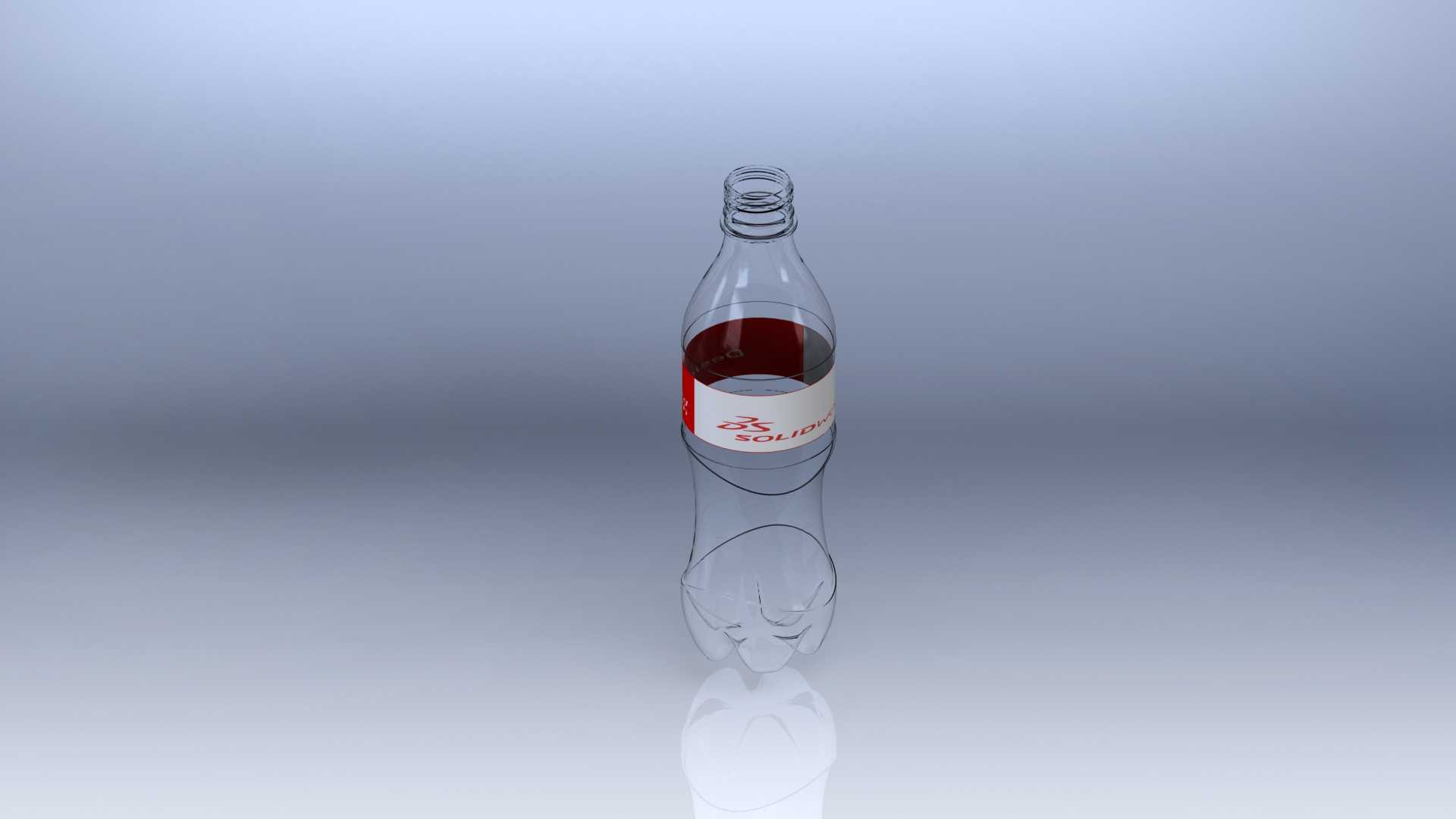

　　圆柱瓶身段承担主要容积，也是外包装标签的主要附着区域。透明材质下可以看到内部留存的深色液体，液面位于瓶肩下方，液体与瓶壁之间形成清晰折射关系。对于碳酸饮料而言，瓶内不仅有液体静压，还存在二氧化碳释放带来的内压，因此瓶身不能只按普通薄壁容器处理。侧壁需要在轻量化与耐压能力之间取得平衡：壁厚过大则材料成本上升，吹塑周期变长；壁厚过小则充压后瓶身鼓胀，堆码时容易失稳。

　　瓶身下部设置了多组内凹加强结构，底部采用花瓣式支撑脚造型。这类结构在饮料瓶中十分常见，其作用不是单纯装饰，而是通过褶皱和凹槽提升薄壁壳体的抗弯、抗外压能力。碳酸饮料在温度变化或跌落冲击时，瓶底承受复杂载荷，花瓣底能够把内压引起的底壁变形分散到多个支撑区域，同时保证瓶子直立放置时接触稳定。模型对底脚凹凸关系、圆角过渡和中心凹面均有表现，适合用于分析吹塑脱模方向以及底部支撑边界。

　　从外形边界看，瓶体最大轮廓集中在中下部，瓶口直径明显小于瓶身，整体重心偏下，静置时稳定性较好。运输堆叠时，上下瓶之间通常依靠瓶底与瓶盖或瓶肩区域形成限位，因此瓶底内腔深度、支撑脚分布和颈部外径都需要协调。若底部让位空间不足，自动化包装线上瓶体无法顺利嵌套；若间隙过大，又会在膜包或纸箱运输中产生晃动磨损。

　　握持设计主要依赖瓶身直径与下部凹槽。人手持瓶时，手指自然落在瓶身下半区，凹凸结构可增加摩擦阻力，冷藏结露后也能降低滑脱风险。瓶身中段保持较大面积平整曲面，便于缠绕标签或套标，标签上下边界应避开曲率剧烈变化的瓶肩和底脚，否则贴标后容易出现翘边、褶皱。

　　建模过程中，回转主体可通过轮廓曲线旋转得到基础曲面，再对底部加强槽、支撑脚和螺纹细节进行特征处理。由于瓶体属于薄壁件，外观面与内壁面不能简单重合，需要按吹塑壁厚规律构建合理厚度。瓶口螺纹、防盗环连接位、瓶肩过渡圆角和底部凹槽圆角都应保留较小但连续的半径，避免在渲染或后续工程分析中出现锐边假象。透明材质表现还需考虑折射、反射和壁厚观感，底部较厚区域通常会比侧壁更亮，液体界面也应与内壁保持合理贴合。

　　在包装线场景中，该瓶型可用于风送、灌装机进瓶、旋盖、贴标、喷码、装箱和码垛等工位的空间校核。设计师可据此检查瓶体与拨瓶轮、导板、夹持块、标签机压刷之间的间隙，也能评估堆叠高度、纸箱排列密度和展示陈列效果。对结构设计人员而言，该模型的价值不在于复杂装配，而在于把薄壁吹塑容器中常见的耐压、减重、支撑、握持、贴标和输送约束集中体现在一个完整瓶体上。
