熔融沉积成型立式框架3D打印设备

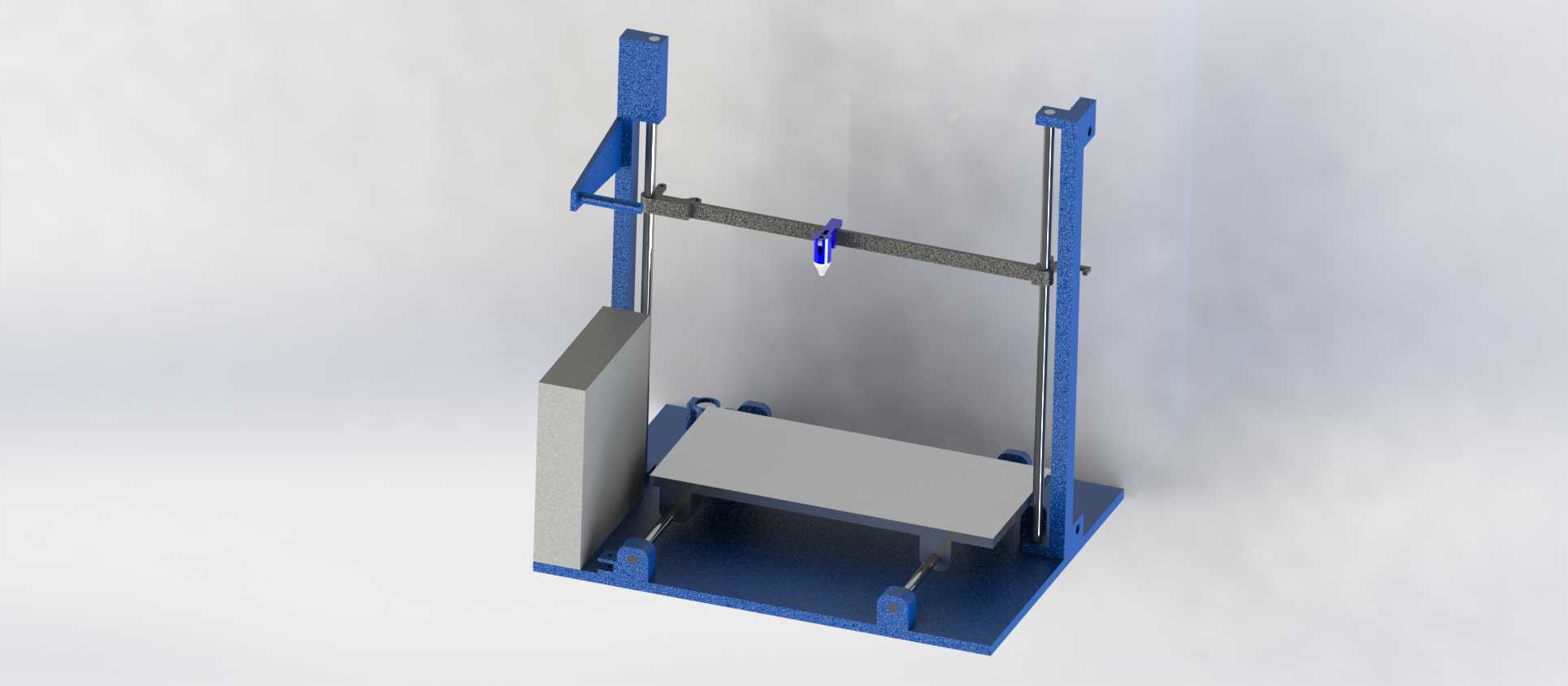

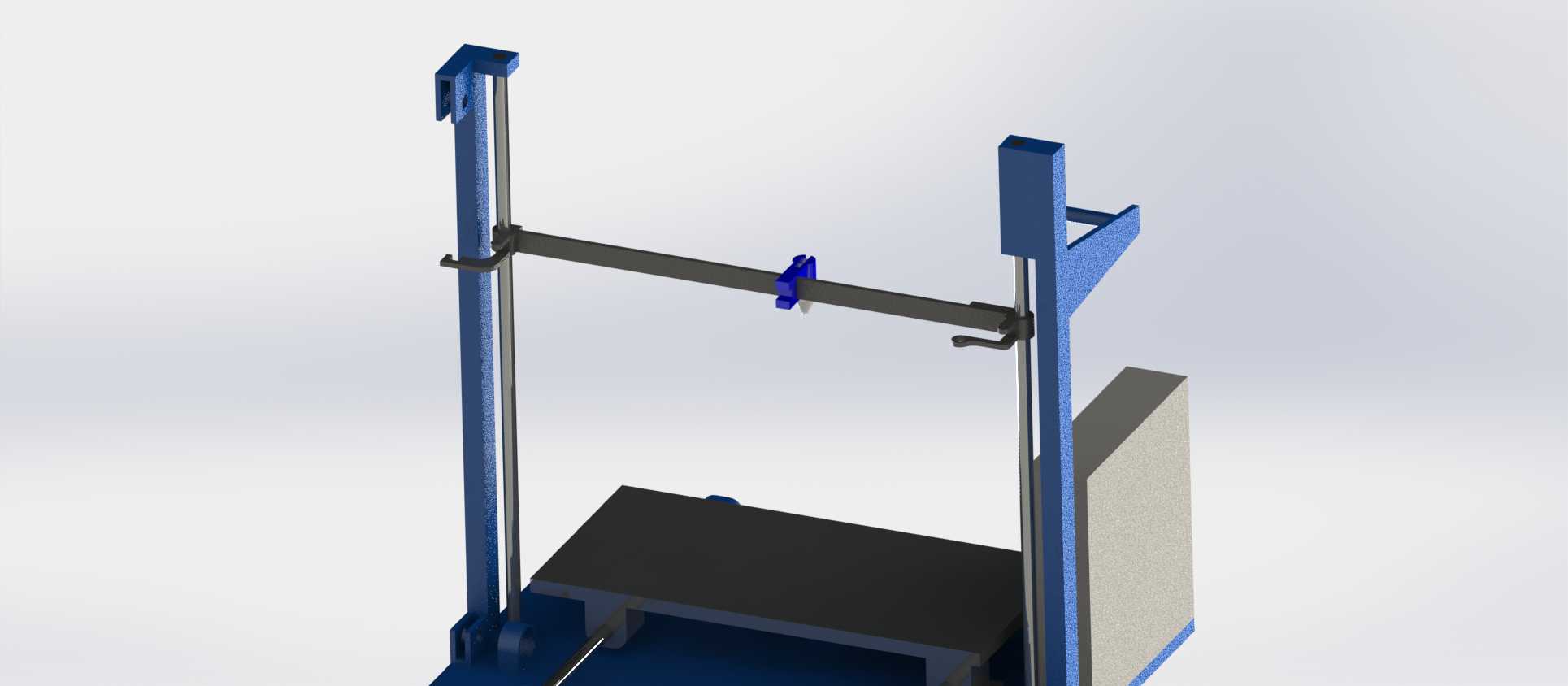

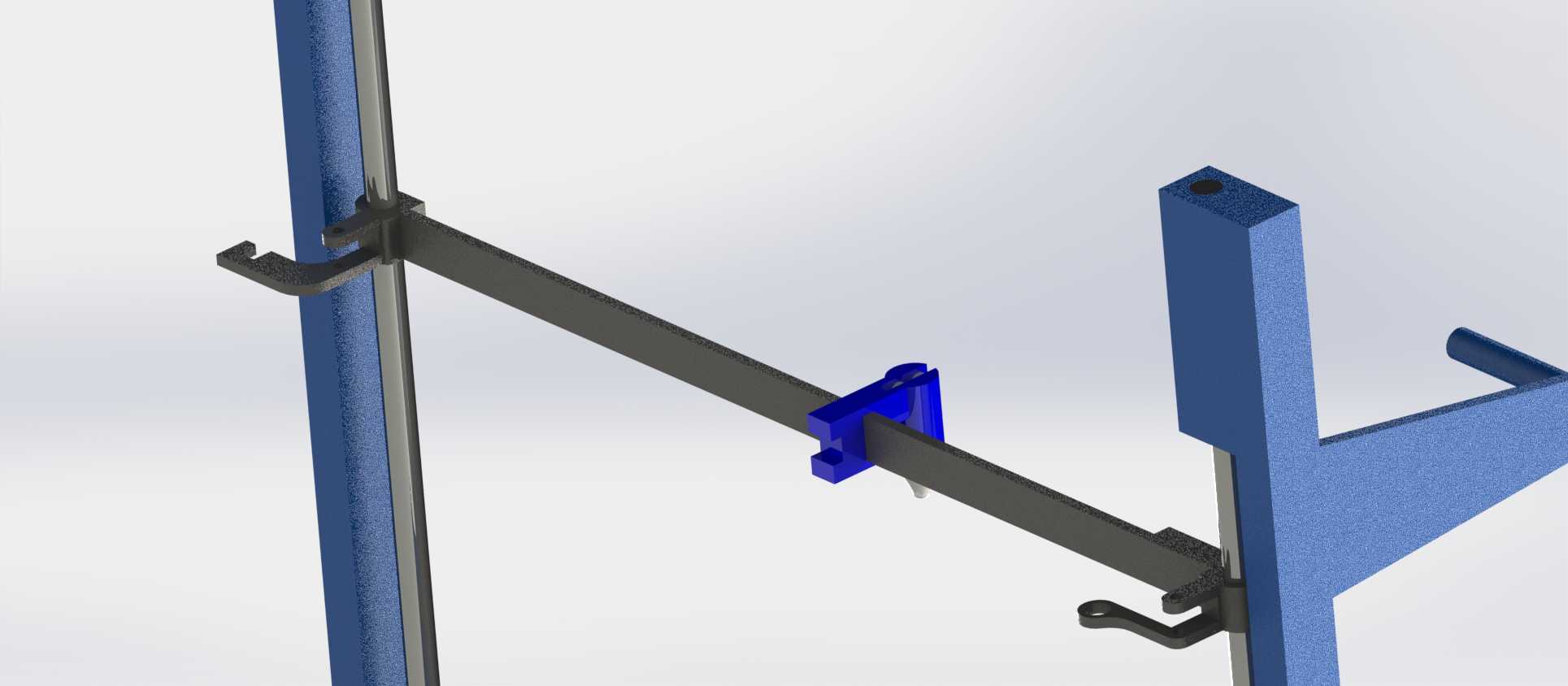

　　这套三维结构呈现的是一台采用熔融沉积成型原理的立式框架打印设备，整体采用双侧立柱支撑、横梁跨接运动的龙门式布局，设备底部为整块承载基座，基座上方布置可沿Y向进给的成型工作台，左右两根竖直立柱从基座两端向上延伸，为X向横梁提供竖直方向的运动导向与支撑。横梁两端通过滑动座与立柱上的直线光轴配合，Z向升降运动由布置在立柱侧方的传动组件驱动，带动横梁整体沿竖直方向完成层厚方向的进给；横梁本体上集成X向运动导轨，挤出喷头组件挂载在横梁滑动座上，可沿横梁长度方向做横向移动，工作台自身则完成前后方向的Y向送进，三个运动轴正交布置，共同构成笛卡尔坐标系下的三维成型运动路径。

　　从实际产线与工作室应用场景来看，这类设备主要面向塑料耗材的快速原型制作、小尺寸功能件直接打印、工装夹具非标件快速制备、教学实训与结构验证环节。在产品研发阶段，结构工程师可以将三维数模直接切片后输出实体样件，用于装配干涉检查、手持握持感验证、外观方案评审，省去传统机加工单件打样的较长周期；在小型生产场景中，也可直接打印低载荷的工装垫块、定位治具、传感器安装支架，满足多品种小批量的定制化需求。设备左侧独立布置的箱体为电气控制与耗材供给相关组件的安装空间，将电控部分与成型运动区域分隔开，既可以减少打印过程中热量、塑料挥发物对电控元件的影响，也方便后期维护时单独拆装检修，不用拆解主体运动框架。

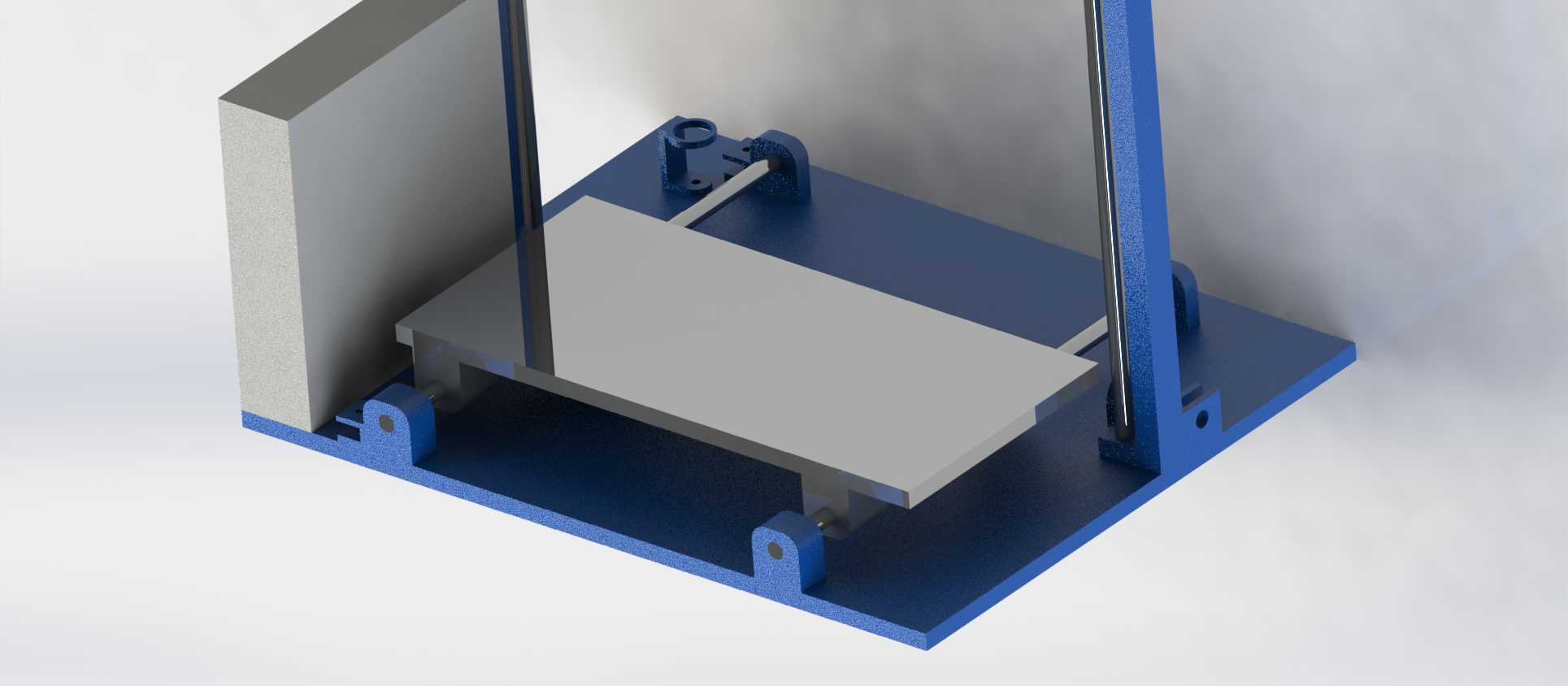

　　设计思路上，该设备优先保证运动刚性与成型稳定性：底部基座采用宽幅支撑结构，整机重心落在基座围合范围内，双侧立柱对称受力，避免单悬臂结构常见的喷头下垂、高速运动抖动问题。竖直方向选用光轴导向配合滑动座，结构简单、维护方便，适合桌面级与入门工业级设备的成本控制；X向横梁跨接在两侧立柱之间，喷头运动时的载荷由两侧共同承担，横梁的弯曲变形被对称约束，打印幅面中部的成型精度更容易保证。成型平台采用平板式结构，平台下方预留调平机构与加热组件安装位置，实际装配时可在平台板面增加热床模块，降低ABS等耗材打印时的翘曲风险；平台与Y向导轨的连接位置布置在平台下方两侧，进给过程中平台载荷均匀传递到基座导轨，避免单侧偏载造成的运动卡滞。

　　安装边界方面，设备整体为立式 tall 布局，占地面积由底部基座的长宽尺寸决定，左右方向需要预留立柱外侧的检修空间，用于Z向传动件的润滑、限位开关调整与皮带张紧；前后方向需要预留工作台Y向全行程伸出的空间，避免工作台运动到前后极限位置时与周边操作台、墙面发生碰撞；设备顶部需要预留横梁上升到最高位置的安全间隙，同时方便耗材丝从顶部料架顺畅送入挤出机构。设备就位时需要将基座调平，若地面倾斜过大，会导致Z向双立柱的运动阻力不一致，长期运行可能出现横梁倾斜、层纹错位的问题。挤出喷头部分采用独立挂载设计，后期可根据打印耗材类型更换不同喷嘴直径、不同加热功率的挤出总成，喷嘴到成型平台的初始间隙通过平台四角的调平螺母校准，首层打印时保证耗材均匀铺附在平台表面。

　　运动控制层面，三个轴的驱动电机分别布置在Z向立柱下端、X向横梁端部与Y向基座侧方，传动路径短，同步带或丝杆的装配调整空间充足；限位传感器安装在各轴的运动极限位置，设备回零时可以准确建立坐标系原点，避免超程撞击。整机框架没有复杂的铸造壳体，大部分结构件采用板材与型材拼接，加工难度低，装配时以立柱与基座的垂直度、双立柱之间的平行度、横梁与工作台面的平行度为核心校准指标，只要三项形位公差控制在合理范围内，即可保证成型件的尺寸精度与表面层纹均匀性。实际使用中，操作人员可在设备周边预留耗材存放、工具放置与成品取件的操作空间，电控箱侧预留散热通风距离，保证长时间连续打印时电气元件工作温度稳定。
