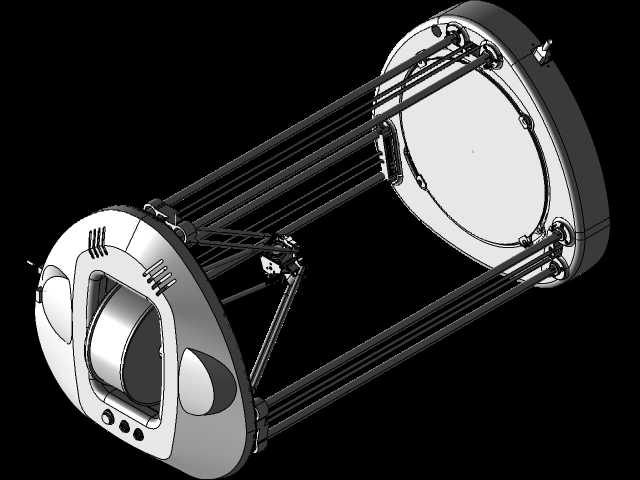

三角洲并联架构ATOMOS300熔融沉积成型设备

　　这套并联臂架构的增材制造设备，在桌面级快速成型场景里的适配性很有针对性，日常放在创客工作室、高校机械实训实验室、小型产品打样车间里，承担小尺寸塑料功能件、结构验证样件、工装夹具非标辅件的快速制作工作，不用走外协开模的长流程，结构工程师改完三维图纸就能直接输出实体样件，核对装配间隙、验证卡扣配合、做外观手板都很顺手。

　　从整机布局来看，三角洲并联结构和常见的XYZ直角坐标机型差异很明显，三根呈120度圆周均布的直线运动轴围绕中心成型腔体布置，每根轴上的滑动滑块通过两组平行碳纤维连杆和中心的挤出喷头运动平台铰接，三组连杆共同约束喷头的空间位置，运动时三个滑块同步沿竖向导轨做升降位移，通过解算三个轴的位置坐标，就能驱动喷头在XYZ三个方向完成任意路径的移动，这种结构的运动部件重量远低于直角坐标机型，喷头端没有拖拽的重型拖链和长跨度横梁，高速运动时的惯性更小，打印圆弧、曲面轮廓的时候走线更顺滑，不容易出现直角机型高速换向时的振纹。

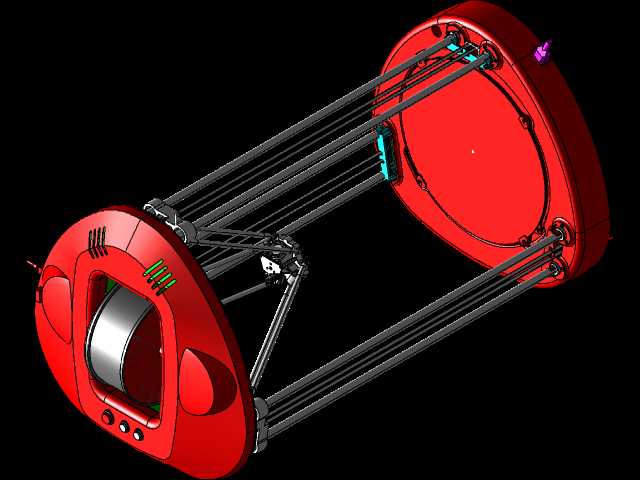

　　做整机结构建模的时候，首先要卡死的是底部框架的安装边界，设备底座采用型材拼接的正三角支撑结构，三个竖向导轨的安装基面必须保证两两之间的夹角公差控制在允许范围内，导轨的直线度、三个导轨所在圆周的同轴度都要在建模阶段预留调整余量，底部框架内部分区安置主控电源、热床调平组件、料盘挂载位，电源线、信号线从型材的空腔里走线，避免外漏线路干涉运动部件。顶部的定平台用来固定三个导轨的顶端限位，同时预留挤出机送料管的走线空间，整机的外围护板采用透明亚克力板材拼接，既可以挡住打印过程中可能飘散的微量塑料挥发物，也能随时观察内部成型状态，护板和框架的连接采用快拆卡扣，后期维护导轨、更换连杆轴承的时候不用拆解整个机架。

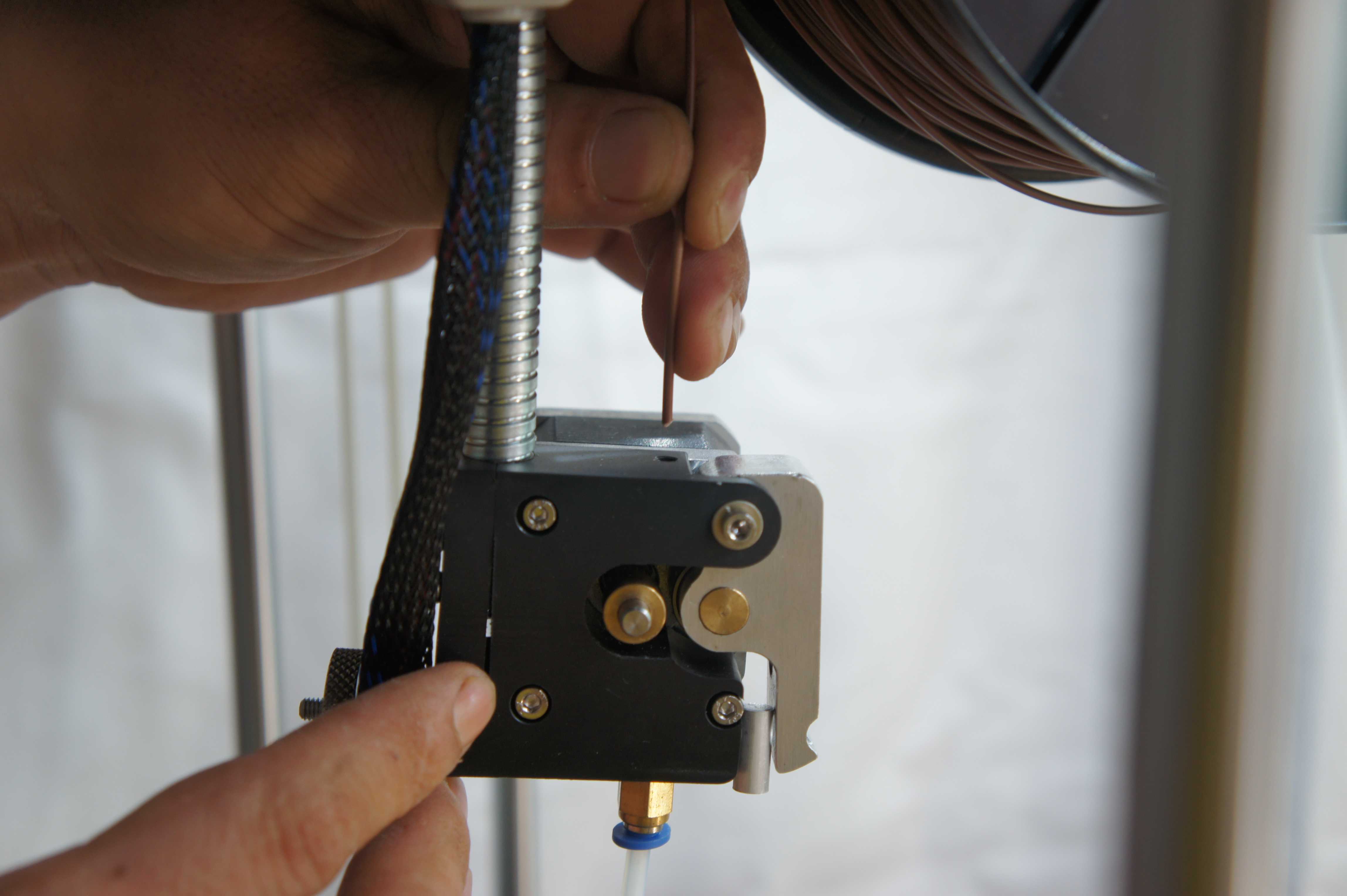

　　成型区域的热床安装在底座中心，调平结构采用三点支撑，和三角洲的三角布局完全对应，三个调平点分别对准三根导轨的正下方，调平的时候喷头在三个点位探测热床高度，主控自动补偿不同位置的高度差，相比四点调平减少了过定位带来的松紧拉扯问题。中心喷头组件集成了加热块、喉管、散热风扇、送料挤出轮，散热风道专门做了斜向导流，冷风直接吹向喉管的散热鳍片，避免耗材在喉管内提前软化造成堵料，喷头末端的喷嘴对准热床中心，整个运动包络在直径300毫米、高度300毫米的圆柱成型空间内，所有连杆的运动行程都要在建模阶段做干涉检查，要保证喷头运动到成型空间最边缘、最高位置的时候，连杆不会和外围护板、顶部框架、热床边缘发生碰撞，铰接点的关节轴承选用深沟球微型轴承，配合间隙控制在很小的范围，长期运行后出现虚位也可以单独更换铰接轴承，不用整套更换连杆组件。

　　实际产线使用的时候，这台设备不需要很大的安装占地，正三角的底座 footprint 比同成型尺寸的直角坐标方箱机型更小，工作台面只要留出足够的散热空间，侧边预留料盘更换、耗材穿丝的操作距离即可，设备底部加装减震脚垫，抵消高速运动时的轻微振动，避免长时间打印出现层纹偏移。整机的电气元件全部集中在底座的电气仓内，主控板、步进驱动器、电源模块分层安装，仓壁开通风槽配合散热风扇，维持电气元件工作温度稳定，操作触控屏布置在设备正面的斜向面板上，操作人员站在设备前方就能直接操作启停、调平、参数设置，不用探身到设备侧面。

　　针对日常使用的维护需求，建模时所有易损件都做了模块化拆分，喷嘴、喉管、送料齿轮、皮带、限位开关都可以单独拆装更换，三根竖向导轨的润滑注油位都预留了操作空间，不用拆解外围护就能完成日常保养。这种并联结构的设备在教学场景里也很实用，学生可以直观看到并联机构的运动学解算逻辑，对照实体设备理解正逆运动学的坐标转换，把机械结构、运动控制、增材工艺的知识点结合起来，不管是做结构设计参考，还是做产线快速打样工位的设备选型核对，这套三维模型都把整机的装配关系、安装边界、运动间隙完整还原，结构工程师可以直接在模型基础上改型适配不同的成型尺寸，更换不同流量的挤出组件，拓展更多耗材的打印适配能力。
