三节AA电池仓套管结构三维设计

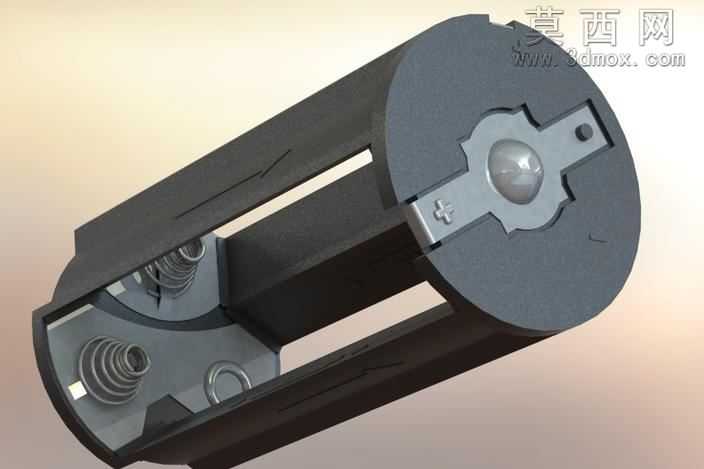

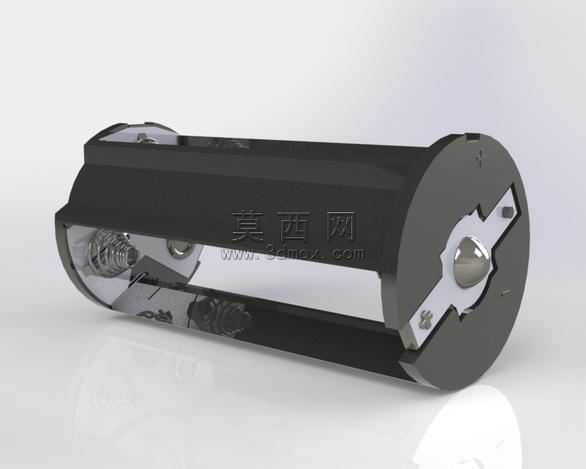

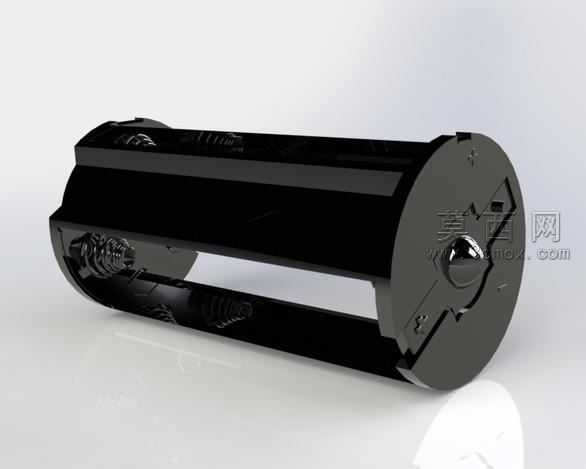

本作品为适配三节AA规格干电池的电池盒套管三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先确定电池仓的核心容纳尺寸，以AA电池的标准外径、长度为基准预留合理的装配间隙，保证电池装入取出的顺畅度，同时避免间隙过大导致电池接触晃动的问题。模型采用剖视展示的渲染方式，清晰呈现内部的结构布局：仓体主体为圆筒式套管结构，侧壁开设通槽既可以减轻整体重量，也能直观观察内部电池的安装状态，同时为电池散热预留空间；端部设置十字形定位端盖，端盖上集成了电池极性标识、金属接触弹片的安装位，其中正极接触位采用半球形凸起结构，能够适配电池正极的凸头结构，保证接触的稳定性，负极位置预留了螺旋弹簧的安装卡槽，弹簧结构建模还原了真实的螺距、线径参数，可实现电池装入后的预紧效果，避免使用过程中因震动出现接触断电的问题。材质渲染上，仓体主体采用哑光黑色工程塑料材质，还原ABS注塑件的真实质感，表面做细微的磨砂纹理处理，避免渲染效果过于塑料化失真；金属接触件、弹簧部分采用镀锌金属材质，调整金属粗糙度参数呈现亚光银的金属质感，极性标识区域做亮色凸起处理，提升标识的辨识度。结构设计上充分考虑实际使用的可靠性，端盖与仓体的连接位置设置卡扣定位结构，保证装配后端盖不会松脱，仓体内部设置三条沿轴向延伸的定位筋条，筋条高度经过精确计算，刚好贴合AA电池的外壁，既可以对电池进行径向定位，避免电池在仓内晃动，也能减少电池与仓壁的接触面积，降低电池装入时的摩擦阻力。建模过程中对所有配合尺寸进行参数化关联，若需要调整适配不同数量的电池，仅需修改仓体长度、内部筋条长度的参数即可快速衍生新的型号，大幅提升设计复用性；渲染阶段采用三点布光方式，主光源从侧上方打光突出模型的结构轮廓，辅光源补光消除暗部死黑，环境光添加微弱的暖调反光，让整体渲染效果更具真实感，清晰展现所有结构细节，可直接用于产品结构验证、配件开模参考以及产品展示使用。
