太阳能拖车光伏供电系统结构三维设计

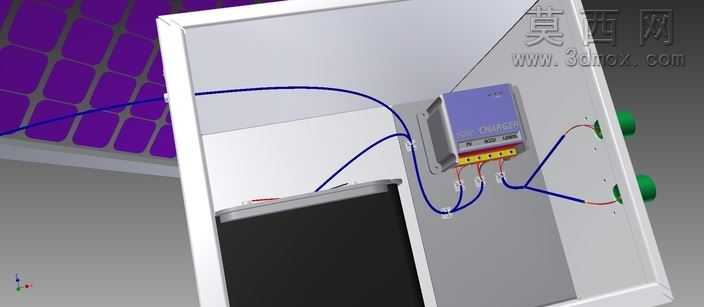

本作品围绕太阳能拖车的供电功能模块展开三维建模设计，整体以Autodesk Inventor为核心建模工具完成全参数化搭建，首先对拖车搭载的光伏板组件进行结构还原，精准复刻光伏板表面的电池片排布纹理、边框封装结构，通过材质编辑器赋予面板高透玻璃质感、深紫色电池片吸光材质与银灰色金属边框的磨砂金属质感，还原真实光伏组件的外观特征。其次对核心的充放电控制模块进行精细化建模，还原控制器外壳的散热格栅、接线端口标识、内部电路板的元器件排布逻辑，对连接光伏板、控制器、储能单元的线路进行走线路径规划，每一根线缆都按照实际电气连接逻辑绘制三维路径，赋予线缆黑色绝缘外皮材质，接线端子处还原金属接插件的光泽与压线结构，清晰展示整个光伏供电系统的电路拓扑关系。建模过程中严格遵循实际电气安装的工艺要求，控制模块的安装位置预留了足够的接线操作空间，线缆弯曲半径符合电气布线的安全规范，光伏板的安装倾角参考小型拖车的实际使用场景做了适配调整，兼顾受光效率与拖车行驶时的结构稳定性。渲染阶段采用工作室光照环境，通过多光源打光突出不同部件的材质差异：光伏板表面的玻璃反光、控制器外壳的塑料哑光质感、线缆的橡胶质感、安装面板的白色烤漆质感都通过材质参数的反复调试实现真实还原，同时通过半透明预览模式可查看内部接线的连接关系，既满足外观展示需求，也能清晰呈现系统的结构组成。设计思路上以实用性为核心，所有部件的尺寸比例参考市面通用的小型离网光伏供电配件参数，模型可直接用于太阳能拖车改装的方案演示、安装指导，也可作为小型光伏供电系统教学的三维演示素材，帮助使用者快速理解太阳能从光伏板转化、控制器调控到储能输出的完整链路结构，每个部件的装配关系都添加了合理的配合约束，可实现装配动画的制作，直观展示整个供电系统的组装流程。
