开口环形双平行夹臂夹紧固定支座

　　这套开口环形带双平行夹臂的夹紧支座，在车间工装与设备管路布局里属于出镜率极高的一类通用夹持构件，日常做非标设备改造、管线固定工位时经常会碰到同类结构需求。先从实际使用场景说起，这类构件最常被用在圆杆、光轴、硬质管线的侧向抱紧固定场合：比如小型输送线侧边的导向杆限位、实验台架上传感器安装杆的高度锁定、气动管路沿设备框架排布时的点位夹持，都能靠它完成无穿孔抱紧，不需要在被夹持的圆杆表面额外钻孔攻丝，装拆调整时只需要松开夹臂侧的锁紧件，就能沿杆身任意滑移换位，对需要频繁调整工位高度、角度的试制线格外友好。

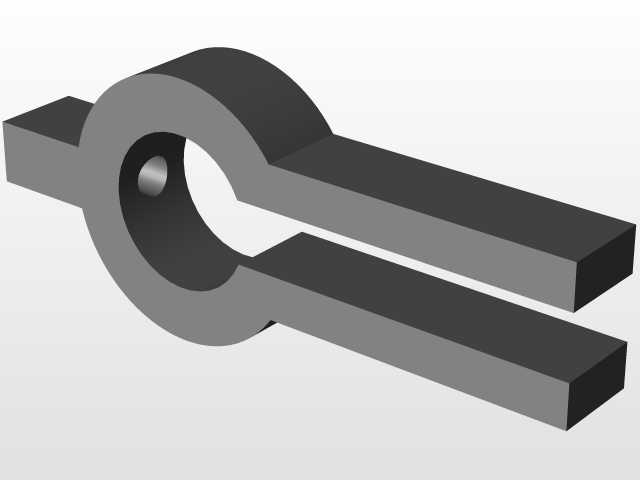

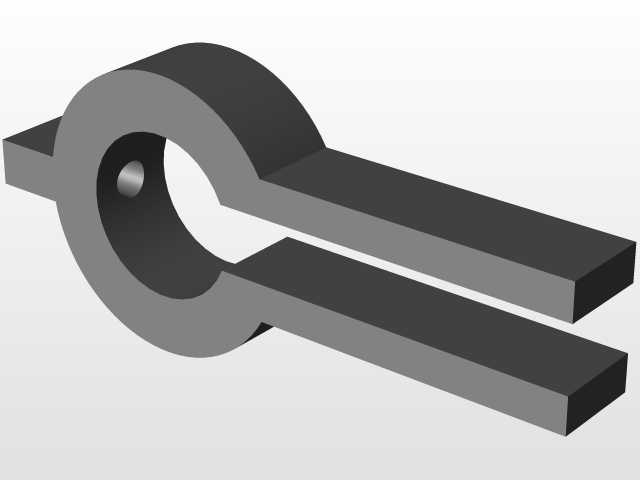

　　从结构功能拆分来看，构件主体分为环形抱紧段与双平行夹臂段两部分。环形段采用开口剖分设计，整环并非闭合整圆，环体一侧开出贯通缝隙，缝隙直接延伸衔接后方两条平行伸出的长条形夹臂；环体内孔为完整圆柱面，和被夹持的圆杆外圆形成面接触，相比点接触的顶丝固定，接触面积更大，锁紧后摩擦力分布均匀，既不会在光杆表面压出局部凹痕，抱紧后抗扭转、抗滑移的承载能力也更强。环体侧壁预留了一个径向小孔，这个孔位可装入紧定螺钉，一方面在抱紧锁死之后做二次防松，避免设备运行振动导致夹持位置窜动；另一方面也可作为定位销孔，对准光轴上预先加工的环形定位槽，实现轴向位置的硬限位，承受更大的轴向推拉载荷。

　　后方两条平行夹臂为等厚度矩形截面长条，两臂之间留出均匀间隙，这个间隙正是夹紧动作的变形空间：当夹臂末端穿过锁紧螺栓、逐步拧紧螺母时，两条夹臂会受拉力相互靠拢，拉力顺着臂体传递到前端开口环的剖缝位置，迫使环体的开口缝隙收窄，环体内孔直径随之微量缩小，从而牢牢抱紧穿入内孔的圆杆。这种设计把螺栓的锁紧拉力直接转化为环体的抱紧力，力传递路径短，机械效率高，不需要额外复杂的杠杆或楔块增力结构，零件整体仅为单一整体构件，加工环节只需完成下料、铣削外形、镗内孔、钻孔几道工序，制造成本低，后期维护也没有零散易丢的小零件。

　　做结构设计时，尺寸边界的把控直接决定夹持可靠性。首先环形段的内孔直径需要和被夹持光轴的公称直径做间隙配合，常规手动锁紧工况下，内孔和轴的单边间隙控制在0.05~0.15mm即可，间隙过大锁紧时环体变形量超出材料弹性极限会发生塑性形变，间隙过小则穿装轴杆时卡滞，现场装配难度上升。环体的径向厚度需要结合夹持力需求核算：若采用普通碳钢材质，环壁厚度一般取内孔直径的0.25~0.4倍，保证开口收窄时环体处于弹性变形区间，松开锁紧螺栓后环体可以靠自身弹力回弹复原，不会出现永久变形导致内孔失圆。后方夹臂的长度方向尺寸，需要预留足够的螺栓安装空间，夹臂末端要开出同轴通孔，通孔中心到环体外侧的距离要避开扳手操作空间，避免拧紧螺母时工具和环体发生干涉；两夹臂的间距通常和环体开口缝隙宽度保持一致，缝隙宽度一般取2~5mm，既给变形留出足够余量，也不会因缝隙过宽导致环体刚性不足。夹臂的矩形截面厚度要和环体轴向宽度匹配，保证臂体受拉时不会先于环体发生弯曲变形，让所有锁紧力都作用在开口收窄的动作上。

　　现场安装时，整座构件的夹臂段既可以悬空穿过锁紧螺栓完成抱轴，也可以在夹臂表面额外加工安装孔，把整个夹紧座固定在设备机架的平板上，让环体伸出机架侧面用来固定外接导杆，一套构件就能同时实现“自身固定到机架”和“抱紧外部轴杆”两层连接功能。在有腐蚀环境的工位，可以把材质换成304不锈钢，食品生产线、户外检测设备上使用时还能做抛光处理，避免积尘积污；普通工业工位采用Q235碳钢做发黑或喷塑处理，就能满足常规防锈需求。建模过程中需要重点保证环体内孔和夹臂长度方向的位置度，夹臂上的两个锁紧孔必须同轴，否则穿螺栓时会出现别劲，长期受力后孔位容易变形拉长；环体上的径向紧定孔要垂直于内孔轴线，保证紧定螺钉端面可以垂直顶在轴杆表面，顶紧力不发生分力偏移。这类结构没有复杂曲面，特征全部为拉伸、切除、打孔组合，建模时可以先绘制环体与夹臂的整体外轮廓草图，一次性拉伸生成主体毛坯，再剖切出开口缝隙、镗削内孔、依次加工各位置孔位，特征树逻辑清晰，后续修改内孔直径、夹臂长度参数时只需调整草图尺寸即可快速衍生出适配不同轴径的系列化规格，方便设计人员快速搭建不同载荷等级的夹持套件。
