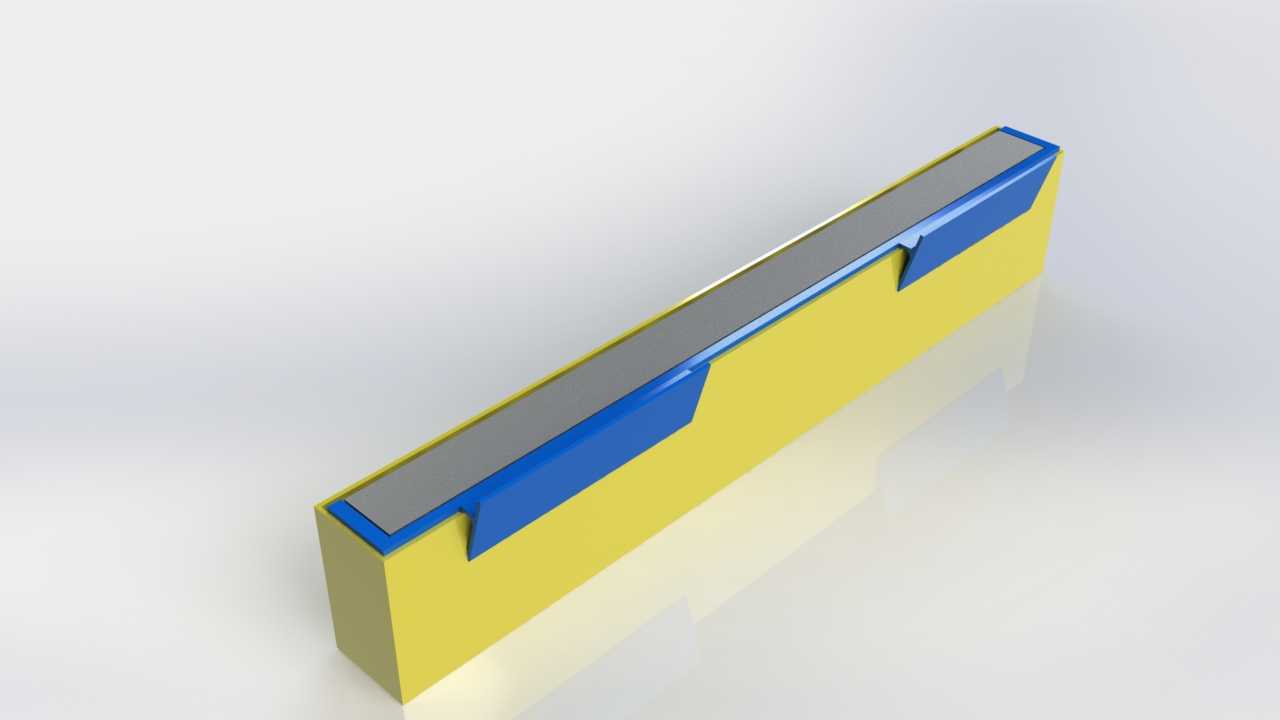

A型卡扣式快速连接密封接头结构

　　这套快接结构在现场管路布设里的定位很明确，就是替代传统需要多圈拧合、缠生料带或者额外卡箍锁紧的硬管对接场景，常见在小型气动回路、实验室流体管路、3D打印机供料/冷却支路、桌面级水处理设备以及便携检测仪器的外接管线端。日常产线换型时，操作工不需要携带扳手，对准接口推压到位就能靠侧边弹性卡扣自动锁止，拆换时扳起卡压臂即可解锁，单次插拔动作一两秒完成，在需要频繁切换管路通路、更换待测工位或者定期拆洗流道的设备里，能大幅减少停机等待时间，也避免了螺纹接头反复旋拧造成的牙纹磨损、密封带碎屑掉入流道的隐患。

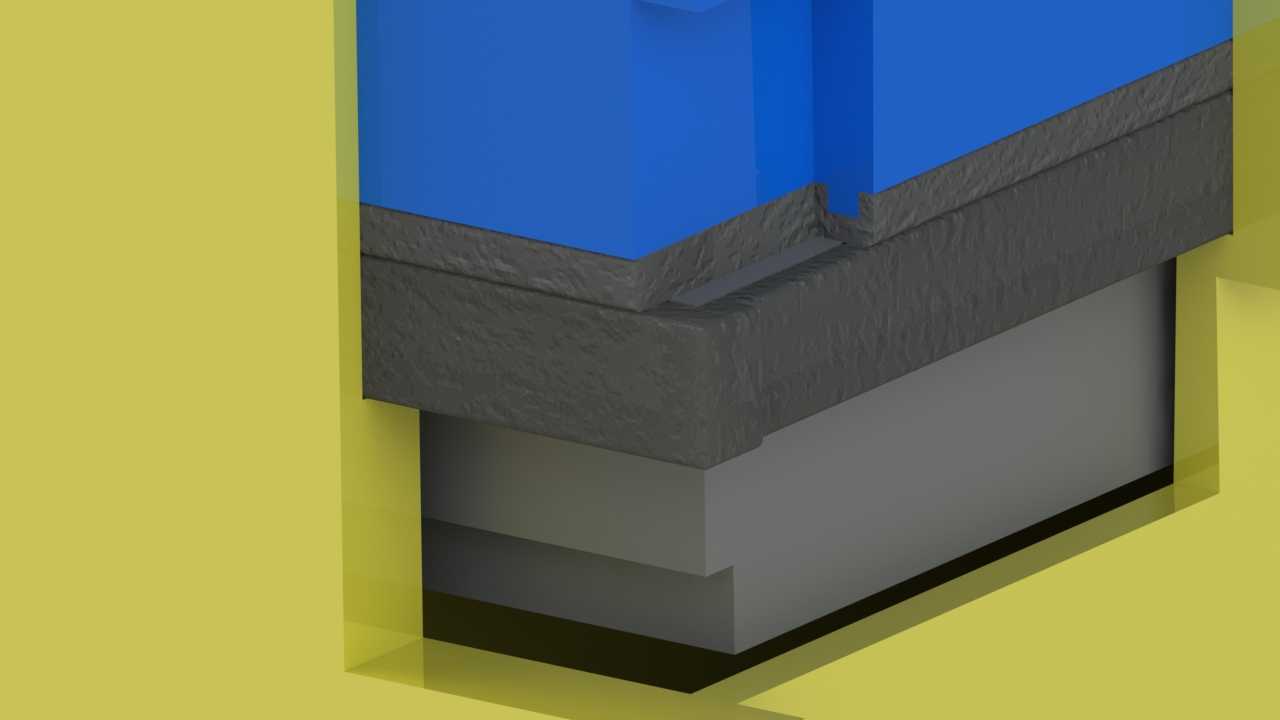

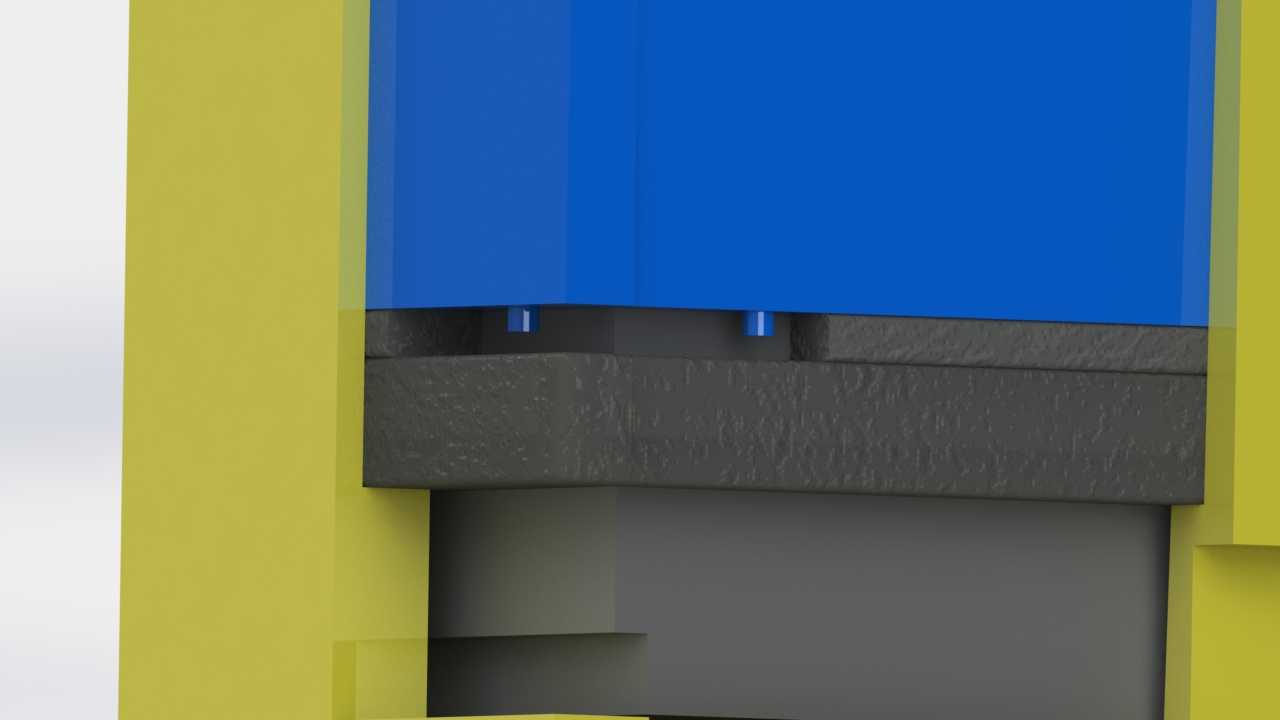

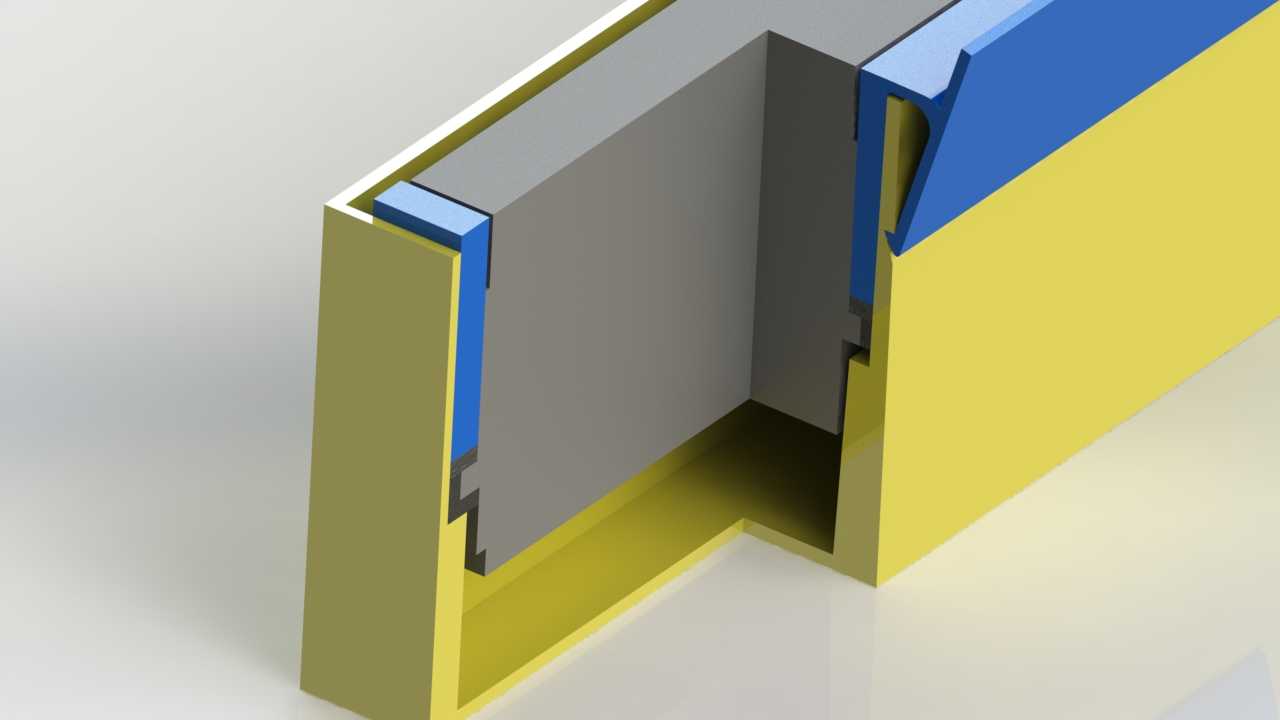

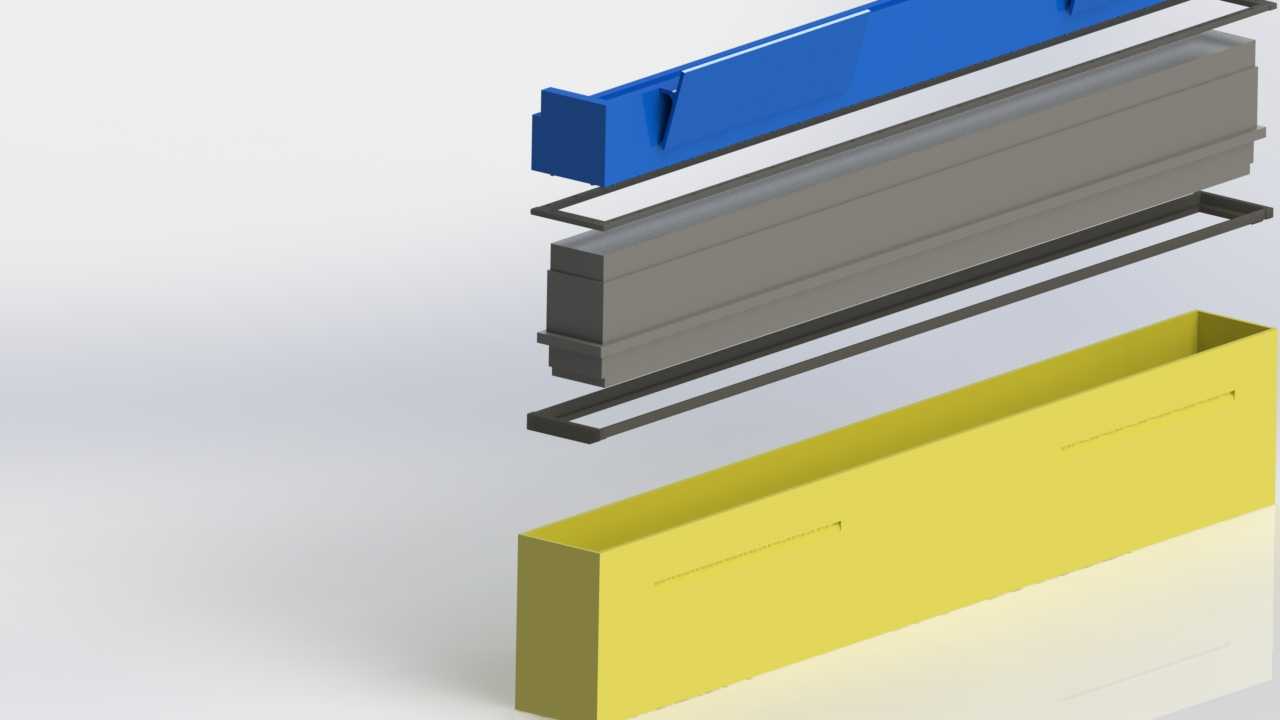

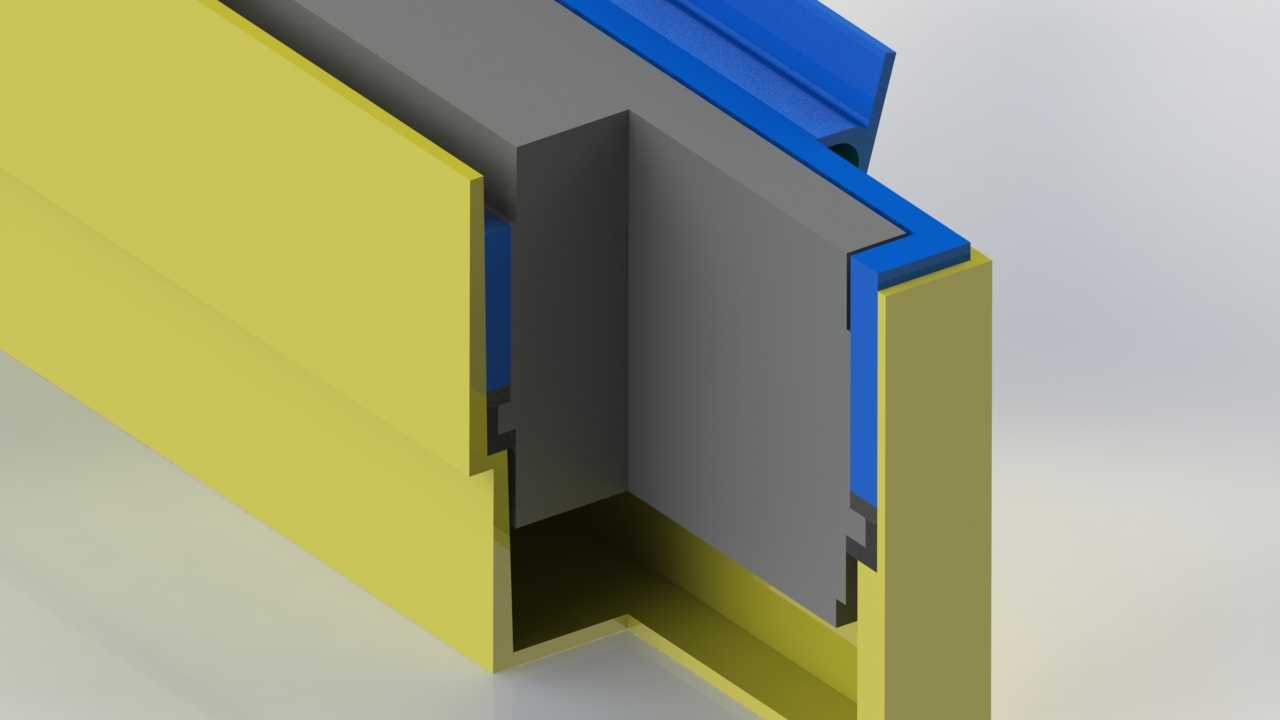

　　从结构分层来看，主体承载外壳采用硬质ABS材质，这类材料在常规室温工况下刚性足够，成型后尺寸稳定性好，耐受普通低压气、水以及弱腐蚀性流体，外壳做了阶梯式内型腔设计，不同内径段分别对应插管导向、密封件容纳、锁止卡位三个功能区，入口处做了倒角扩口，插管插入时不会刮蹭到密封件唇边，也能在视线受限的设备暗舱里快速对准插接。密封环节选用丁腈橡胶NBR材质的密封件，NBR对矿物油、压缩空气、常规水性介质的相容性表现优异，在-20℃到100℃的常规工作区间内压缩回弹性稳定，密封槽的预留压缩量按照橡胶件常规15%-25%的压缩率设计，既不会因为压缩量过大导致插拔阻力过高、长期使用后橡胶永久变形，也不会因为压缩量不足在承压时出现介质渗漏。

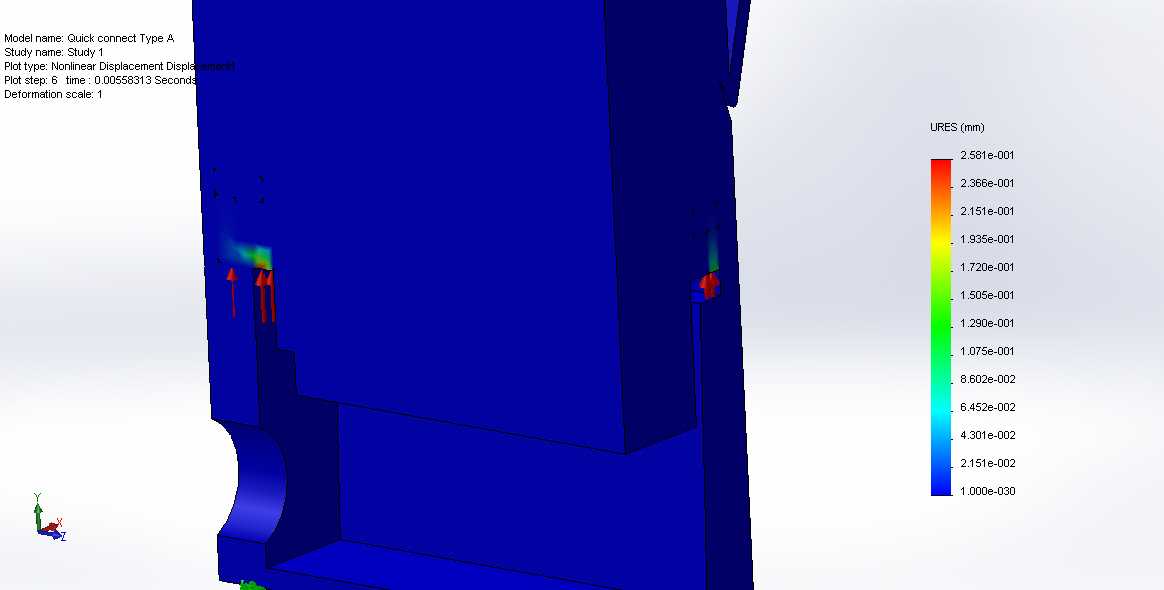

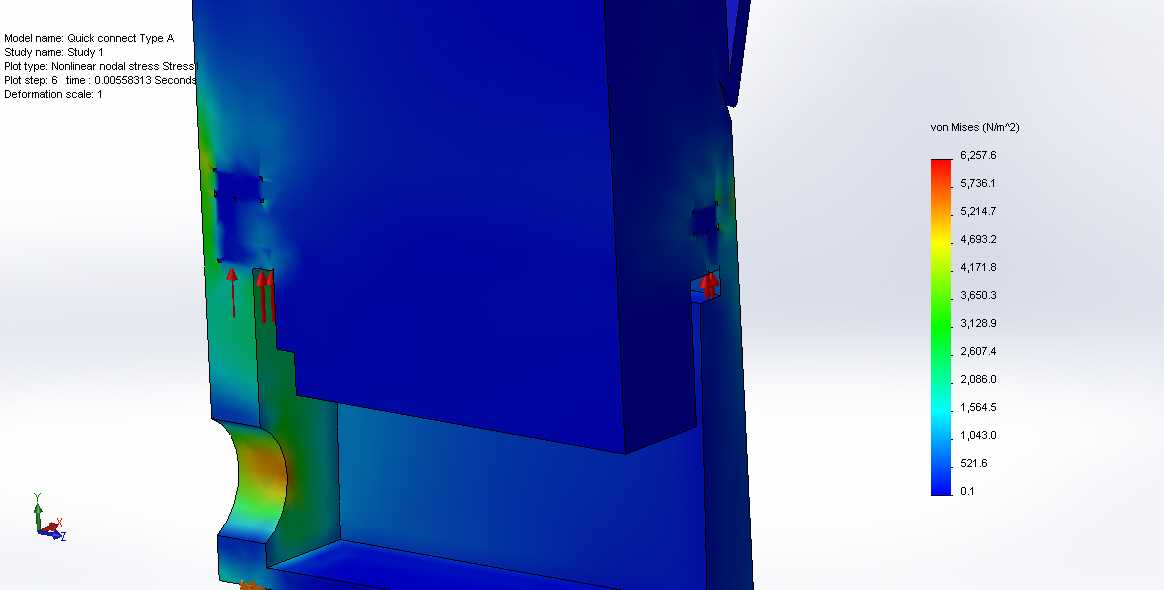

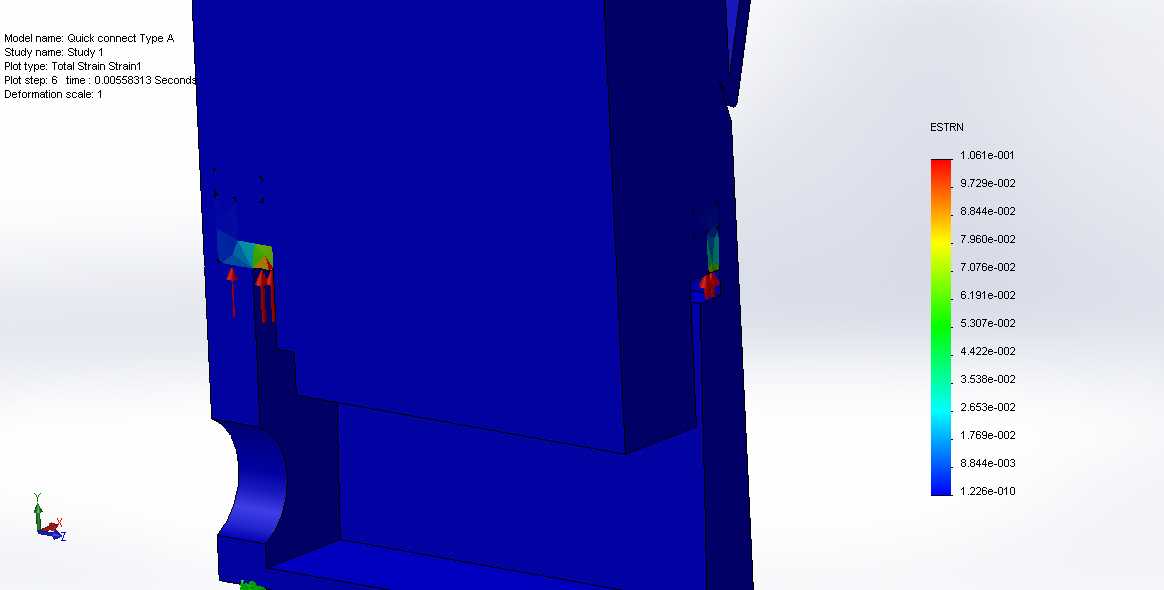

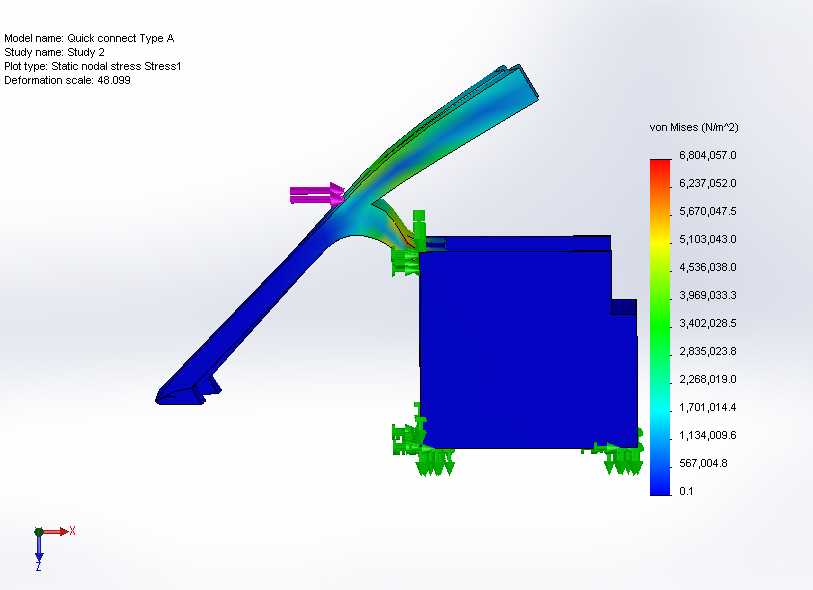

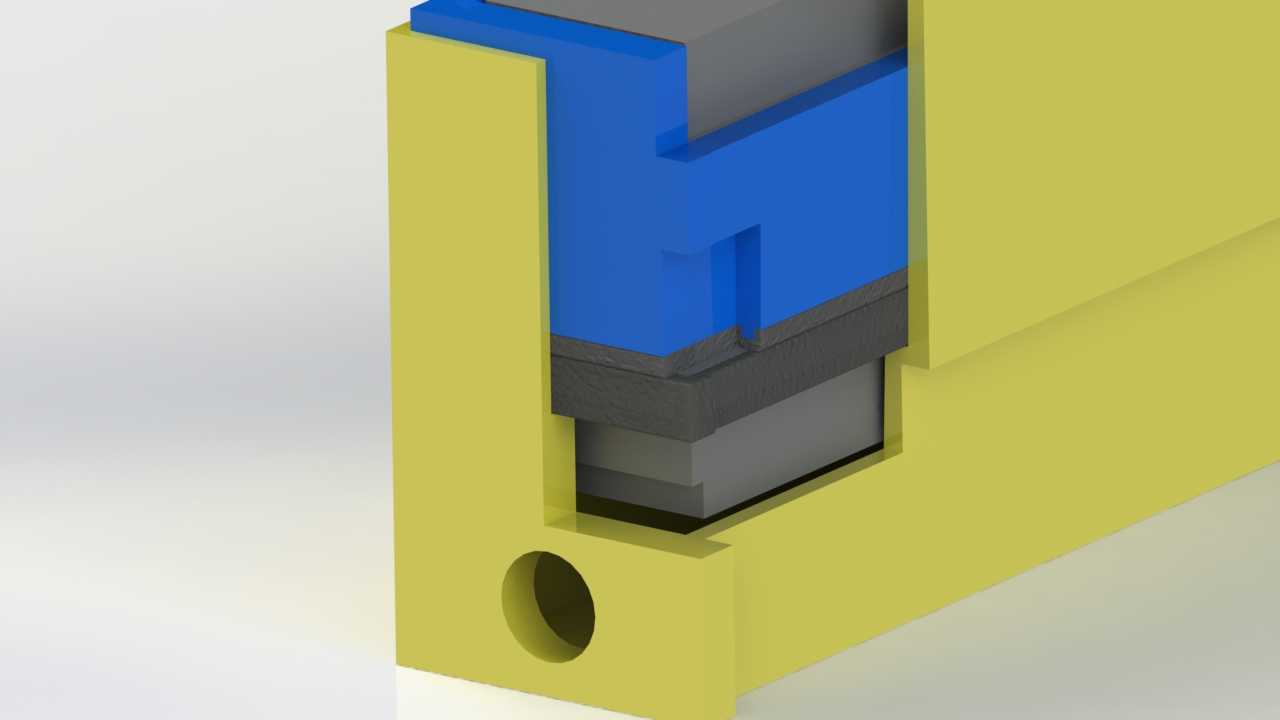

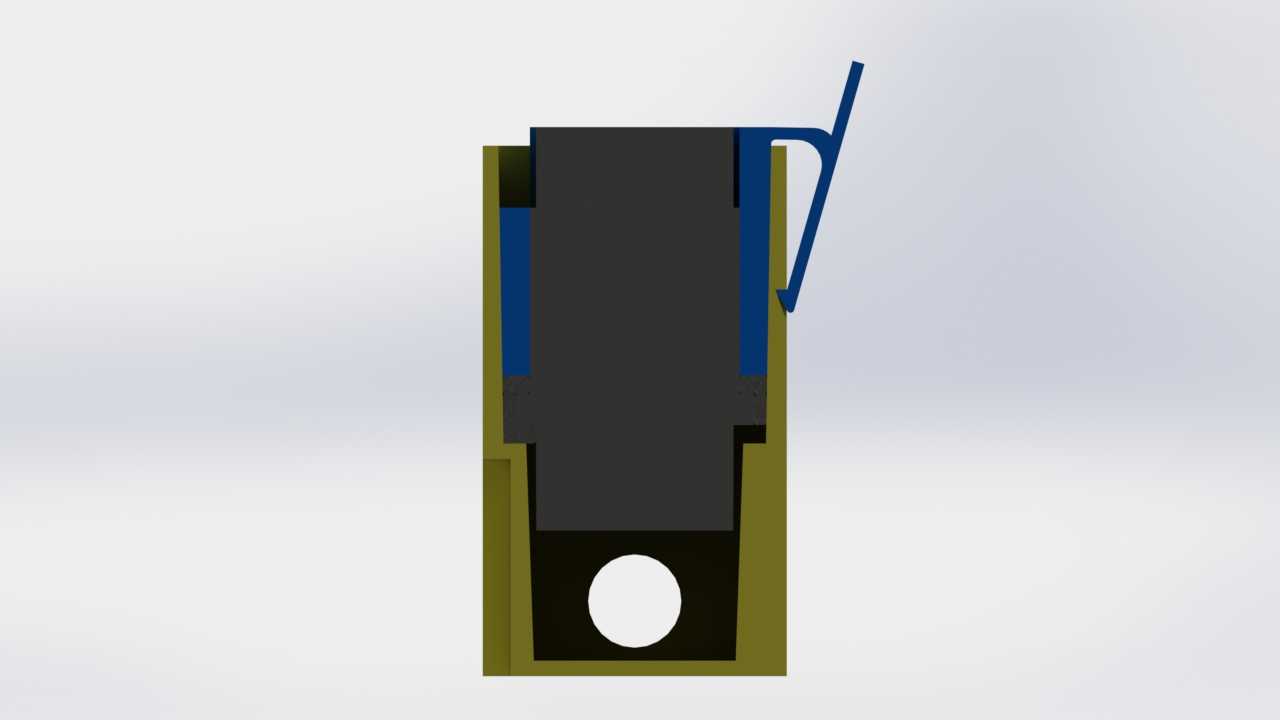

　　侧边的弹性锁止臂是整个快接的核心功能件，它和外壳一体成型，利用ABS材料本身的弯曲弹性提供锁紧紧固力，臂端的倒钩卡位在插管完全插到位后，会卡入插管外壁预设的环形卡槽内，轴向拉拔时倒钩直接承载拉力，正常工作压力下不会出现插管脱出现象；解锁时向上扳动锁止臂，倒钩从卡槽内脱出，即可直接拔出插管。结构设计时特意在锁止臂和外壳的连接根部做了圆角过渡，避免反复扳动时根部应力集中出现断裂，经过上千次插拔循环后，臂体的回弹量仍能保持在设计允许范围内，不会出现锁止失效的问题。外壳下部开设的圆形通孔是安装固定位，使用时可以通过螺钉穿过这个孔位，把整个快接接头固定在设备面板、机架侧板或者集成阀岛的安装面上，避免管路拖拽时接头本体跟着晃动，也让多组并排布置的快接接口排布整齐，外接管线走向清晰，后期维护排查管路时能快速对应通路。

　　安装边界方面，这类小型快接的轴向总长度控制在几十毫米量级，径向最大轮廓宽度包含侧边扳起的锁臂也仅有十余毫米，多联并排安装时预留出锁臂扳动的操作空间即可，相邻接头中心距不需要留过大间隙，对设备面板的空间占用非常友好。对接的插管外径和接头内孔采用小间隙配合，插管端面做平切处理，插入前确认端面没有毛刺飞边，避免切伤橡胶密封唇；安装固定时锁紧螺钉的扭力不需要过大，ABS壳体的承载强度足以应对常规低压管路的拉力，过大扭力反而会造成壳体安装位开裂。流道内部做了平滑过渡，没有突兀的台阶和死角，流体经过时压损很小，也不会在死角处残留介质，对于需要定期走清洗液的流体回路来说，清洁维护难度很低。整套结构把导向、密封、锁止、固定四个功能整合在极小的体积内，没有多余的零散零件，装配时只需要把橡胶密封件压入对应密封槽即可完成组装，量产装配效率很高，也不会出现现场使用时小零件松脱掉落进设备内部的问题。在做整机三维布局时，这类快接可以直接布置在设备外侧的维护面，操作人员站在设备旁不用探入机身内部就能完成管路插拔，完全符合小型工业设备、桌面仪器对快换接口的使用需求。
