流线型防滑便携运动水杯外观结构

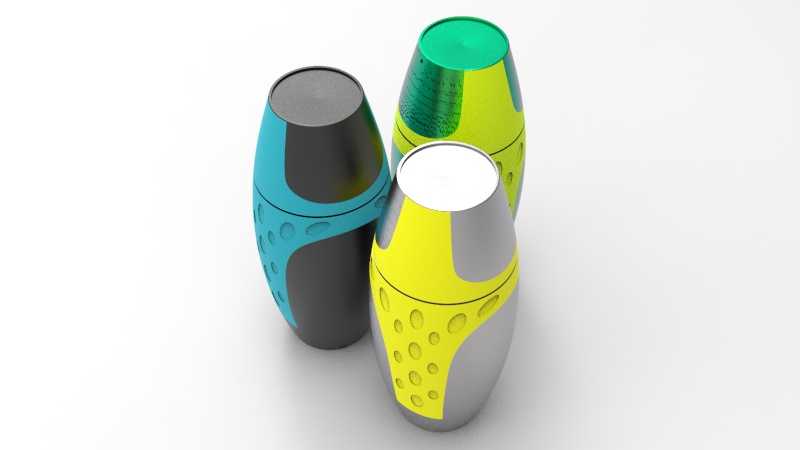

　　该作品呈现的是一款面向随身饮水场景的流线型便携容器，整体采用收腰纺锤式轮廓，瓶身中段略微外扩，上下两端逐步收窄，形成类似运动水壶的握持形态。这种外形并非单纯追求视觉变化，而是结合手掌抓握、包内放置和桌面稳定放置等使用条件进行处理：中段较大的截面可以增加内部储液空间，两端收窄能够降低与背包侧袋、车载杯架接触时的卡滞风险，底部保留相对平整的支撑区域，使容器静置时不易倾倒。

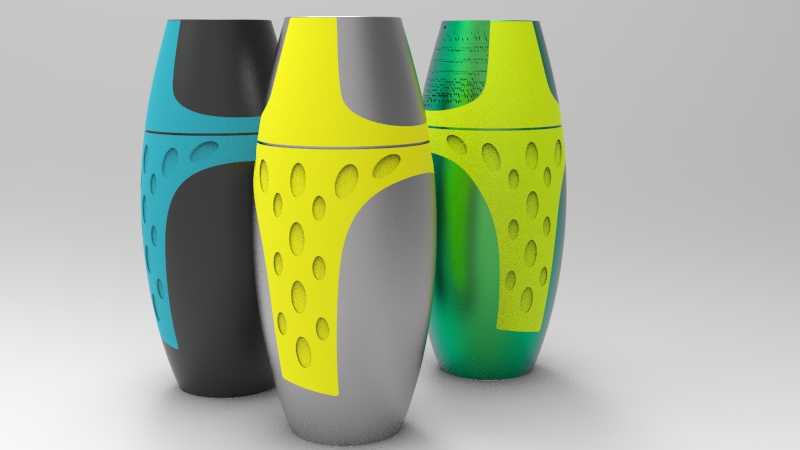

　　瓶体表面设置了大面积防滑包覆区域，包覆层沿瓶身侧面延伸，并分布多组椭圆形凹孔。凹孔不是贯通结构，更适合作为外观纹理与橡胶或软胶包覆层的成型特征，能够增加手指接触时的摩擦阻力。使用者在运动、户外行走或手部带水的情况下抓握瓶身，防滑区域可提供更稳定的受力面，减少瓶体旋转和滑脱。软胶区域与硬质瓶身之间通过色彩和曲面分界形成明确的视觉层次，也便于后期在模具中规划双色注塑、包胶注塑或分体装配工艺。

　　从结构拆分角度看，瓶身上下存在明显的环形分界，上部可作为瓶盖或上壳体区域，下部为主要储液腔体。环形分界线沿瓶身周向连续布置，位置避开手掌最常握持的中段，既能够保证旋合、卡扣或密封结构有足够的连接周长，也不会让接缝直接处于手指高频摩擦区域。若采用螺纹旋盖方案，该分界处需要预留瓶口螺纹、密封垫圈压合面和端部限位台阶；若采用卡扣式外盖，则应在分界附近控制壁厚过渡，避免尖角造成应力集中。模型中曲面连续、分界清晰，适合作为外观验证和结构细化的基础数据。

　　瓶身侧面的防滑纹理采用长短不一的椭圆凹位，排列方向随瓶身曲面变化，形成由疏到密、由小到大的节奏。工程建模时，这些凹位需要在自由曲面上进行投影切除或包覆切除，边缘应设置合理圆角，防止注塑件表面出现应力发白、脱模拉伤或清洁死角。纹理深度不宜过大，过深会造成软胶材料堆积、冷却收缩不均，也会让瓶体表面积存污渍；深度过浅则防滑作用不明显。实际设计中可根据材料硬度调整，软胶层通常选用具有一定弹性的热塑性弹性体，硬质瓶体则需满足食品接触、耐冲击和耐温要求。

　　容器的安装边界主要体现在瓶体最大外径、总高度以及底部支撑直径三个方面。纺锤形轮廓的最大截面位于瓶身中下部，设计杯架、背包网袋或车载限位圈时，应按最大外径建立包容空间，而不能只按底部尺寸判断。瓶身上部收窄后，瓶盖直径相对较小，有利于饮水口、提手环或防尘盖的布置；底部直径虽然小于最大截面，但应保证支撑环具有足够宽度，以承受满液状态下的重心高度。若用于运动场景，还需要在底部增加缓冲垫或加厚支撑环，降低放置到硬质地面时的冲击和噪声。

　　在功能细节上，该类便携水杯通常需要兼顾密封、开启、饮用和携带四个动作。上部壳体可集成翻盖、吸嘴、直饮口或锁扣结构；瓶肩处的曲面应避免突然变径，防止液体残留和清洗困难。瓶身外侧的彩色包覆件既可作为防滑层，也可承担品牌识别区域，不同配色方案通过替换包覆件颜色即可形成系列化外观。对于结构工程师而言，后续细化时应重点检查内外壁壁厚均匀性、瓶口密封面平面度、软胶包覆边界的拔模方向，以及椭圆凹孔阵列在曲面上的最小壁厚。

　　该造型适用于运动水壶、学生随身杯、健身饮水瓶和户外便携容器等产品开发。其曲面语言较规整，没有复杂机构外露，适合通过注塑成型实现批量生产。建模阶段可先搭建瓶身旋转主体，再依据握持区域建立侧面防滑曲面，最后处理上下壳体分界、纹理阵列和端部圆角。进行装配校核时，应将瓶体放入标准杯架空间中检查干涉，并模拟手掌握持范围，确认防滑纹理覆盖手指主要接触区，从而使外观造型与实际使用功能保持一致。
