人体工学手持吹风机曲面造型结构

　　该手持吹风机造型采用侧向出风与枪柄式握持相结合的布局，主体由前部圆筒风筒、中部过渡曲面和后下方握持手柄构成，整体没有生硬的直角转折，外壳以连续自由曲面衔接，适合在小家电外观开发、工业设计课程演示、人机握持方案评审以及曲面建模训练中使用。风筒前端保留圆形出风口边界，出风方向沿筒体轴线向前，内部可对应布置加热组件、风机、风道与防护网等结构；后端筒体作为进风与电机容纳区域，外形略粗于前端，能够为风扇叶轮和驱动元件留出径向空间。手柄从风筒下方向后延伸，握持中心线与风筒轴线形成明显夹角，使用时手腕不必保持完全伸直，吹发、局部烘干、设备除尘或工艺品表面吹扫时，操作者可以通过手腕小角度调整改变风向。

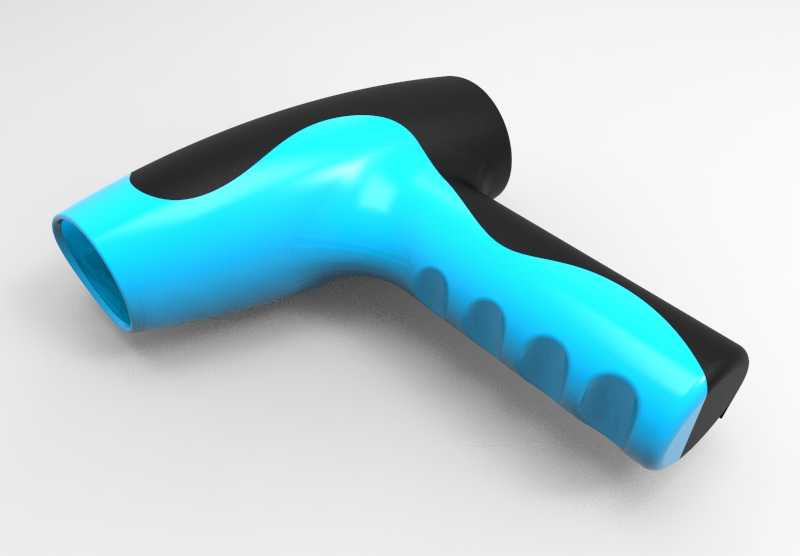

　　从结构分区看，蓝黑双色外壳对应不同的功能与触感区域。蓝色大面积曲面覆盖风筒上侧和手柄前侧，是视觉主曲面，也是手指与掌心主要接触的位置；黑色区域分布在风筒上部、手柄后侧及末端，可作为防滑、隔热或后盖分件区域。手柄内侧设置多处内凹指位，曲面沿手指排布方向逐渐变化，使食指、中指、无名指和小指能够自然落入定位槽，降低长时间握持时的滑移风险。手柄末端略宽，形成挡止边界，可避免手向后滑脱；前端与风筒相交处做圆滑过渡，既减少外观上的拼接突兀感，也能在壳体内部预留加强筋、螺钉柱和走线空间。

　　外形边界方面，风筒呈近似水平布置，前端开口直径决定出风覆盖范围，筒体向后逐渐与手柄融合；手柄长度按成人单手握持尺度设计，掌托区域位于手柄后上方，指槽区域位于前下方。整机包络可按枪形手持设备理解，占用空间集中在“横向筒体加斜向手柄”的L形范围内，包装设计时需要在风筒前后端和手柄下端分别预留缓冲距离，桌面放置或支架挂载时，支撑点应避开筒体前端开口和手柄末端接缝。若进入深化结构阶段，壳体可沿左右分模或上下分件，主分模线应顺着最大轮廓曲面布置，避免跨越高光面形成明显夹线；指槽凹陷处需要核对脱模斜度，外侧深槽区域可通过局部镶件或滑块实现。

　　功能设计上，该类吹风机的核心路径是空气从后端或侧后方进入，经风机加压后通过加热区，再由前端集中送出。曲面外壳不仅承担防护作用，还要为内部风道提供稳定安装基准。风筒内壁宜保持平滑过渡，减少突变台阶带来的风噪和涡流；手柄与风筒交接区域可布置开关、线束和控制板，按键位置靠近拇指或食指自然活动范围，使握持后不必大幅移动手部即可操作。隔热设计需要在热风通道与外壳之间保留隔层或导流间隙，尤其是手柄前侧与风筒下方相邻区域，应避免热量直接传导到指槽位置。

　　建模实现时，风筒主体可先建立轴线和截面圆，再通过放样形成基础筒体；手柄部分适合先搭建握持中心线、侧轮廓和多个截面，再以曲面桥接方式与筒体融合。指槽不能只作为外观贴图处理，应通过真实凹陷曲面与主壳体求交，保证后续壁厚抽壳后边缘连续。高光外表面需要重点检查曲率梳和斑马纹，尤其是蓝黑壳体交界、手柄喉部、指槽根部和出风口唇边，这些位置在渲染时最容易暴露曲面褶皱。开孔、按钮、电源线出口和后盖配合面应在外观面冻结后再进行细节切除，过早加入小特征会增加曲面调整成本。

　　在实际应用场景中，该造型既可面向家用个人护理，也可作为宠物吹干、汽车内饰清洁、电子设备灰尘吹扫等手持热风工具的外观参考。结构工程师在复用该方案时，需要结合风机直径、发热体功率、电池或电源线布局重新校核内部空间；工业设计师则可在此基础上调整筒体长度、手柄夹角和指槽深度，以覆盖不同手型与使用姿态。整体模型的价值在于完整呈现了枪柄式手持风动产品从出风端、动力腔到握持区的连续曲面关系，能够直接用于外观评审、分件讨论和人机尺度分析。
