直升机式自行车油箱与承载机架结构

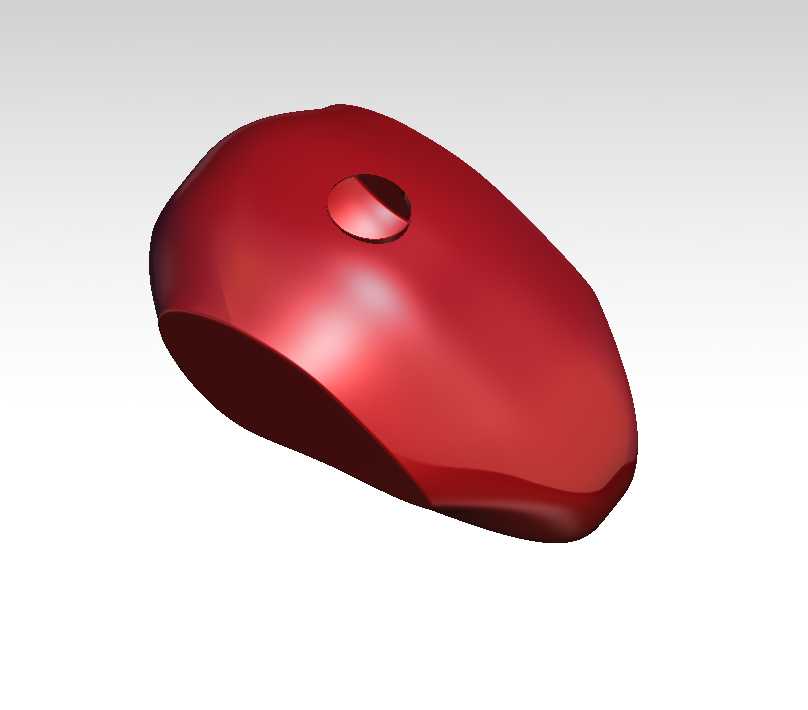

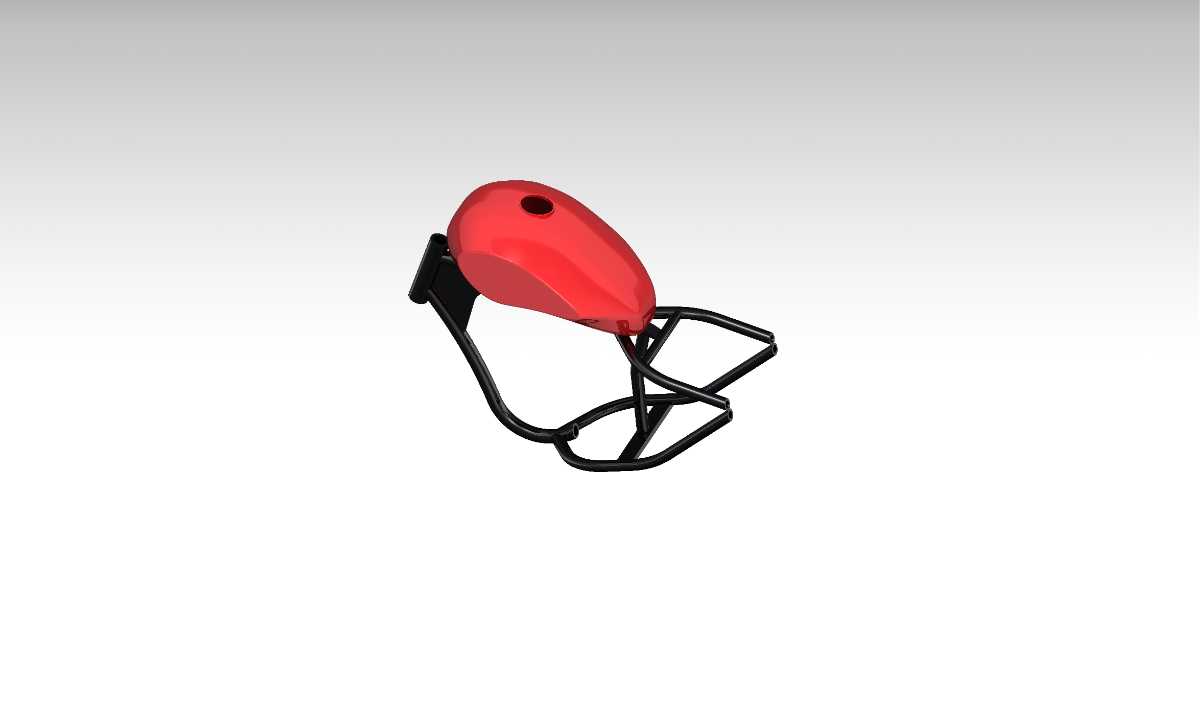

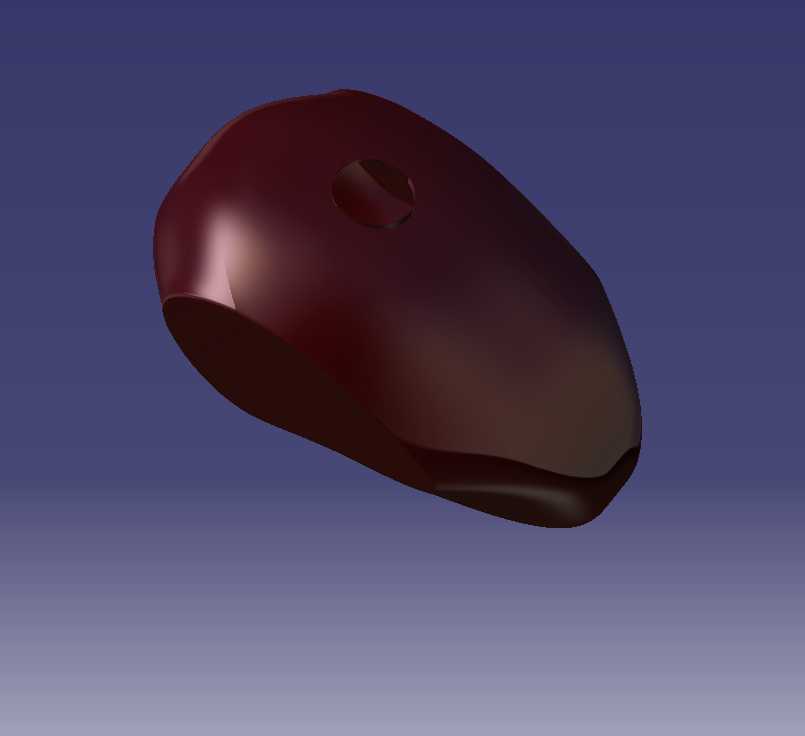

　　该结构围绕轻型两轮载具的前部承载区域展开，将流线型燃油箱体与黑色管状承力机架组合在一起，整体形态参考直升机机身与起落架的比例关系，但实际服务对象是自行车或小型机动两轮平台的改装设计。红色油箱位于上部核心位置，外形采用饱满的水滴状曲面，顶部设置圆形加注口，前端收窄、后端圆润，能够在有限的车头空间内争取较大容积，同时减少突兀的棱角。箱体下方通过支架与管架连接，连接位置集中在箱体底部和后侧，避免在可视外表面布置过多紧固件，有利于保持外观完整性。

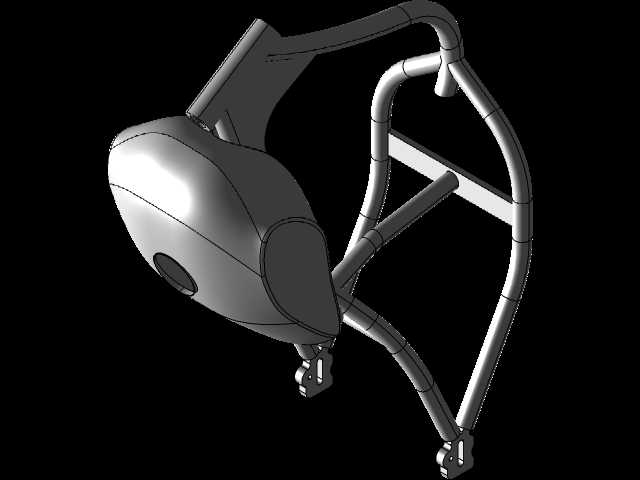

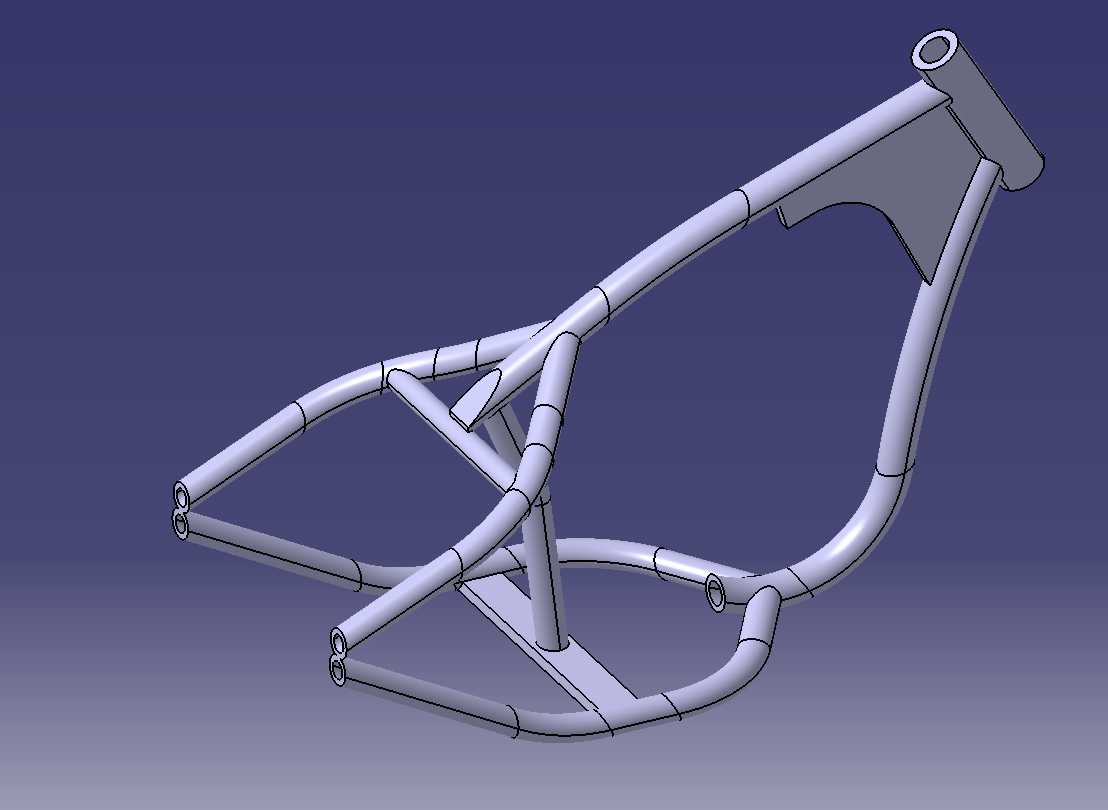

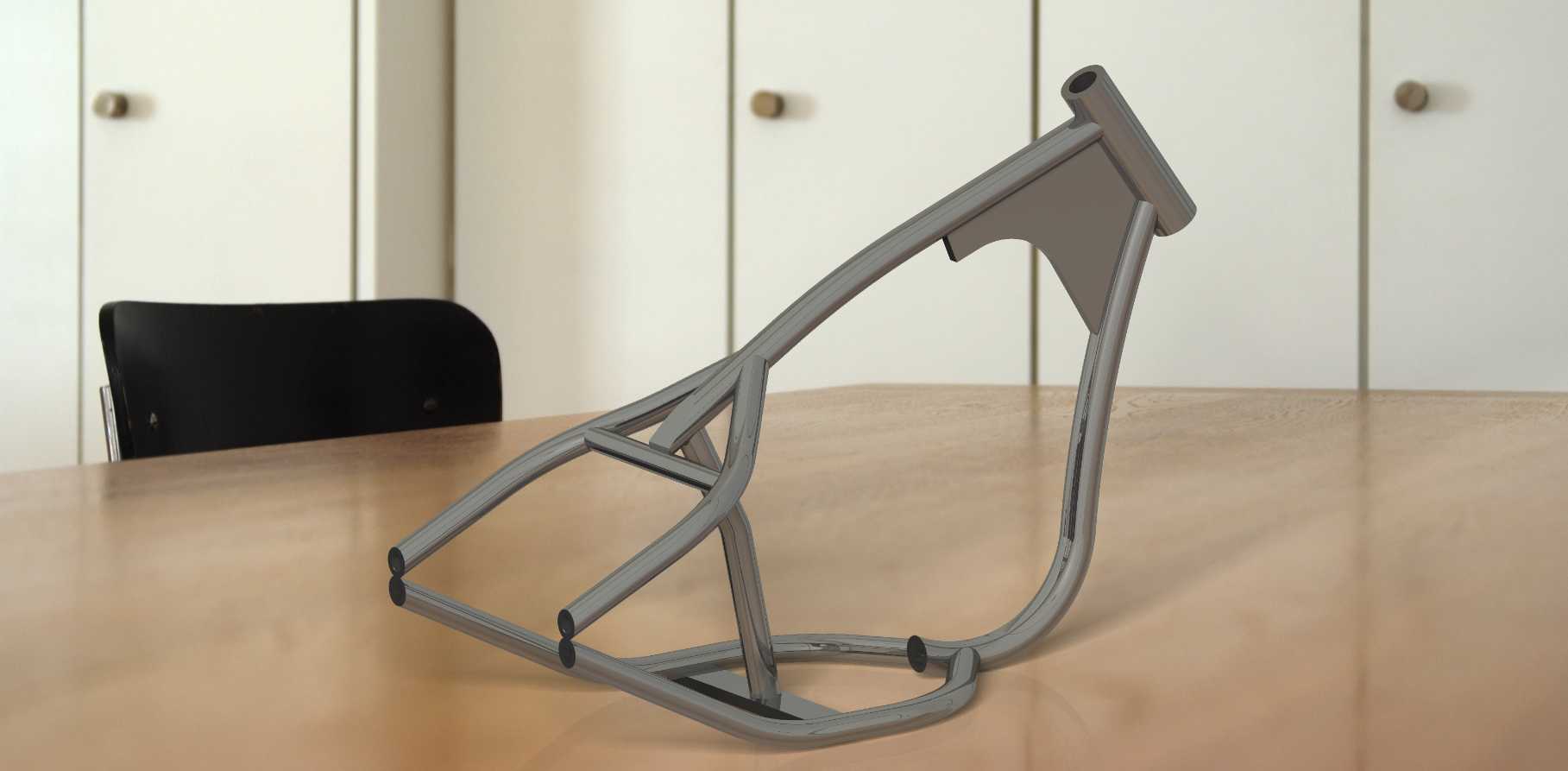

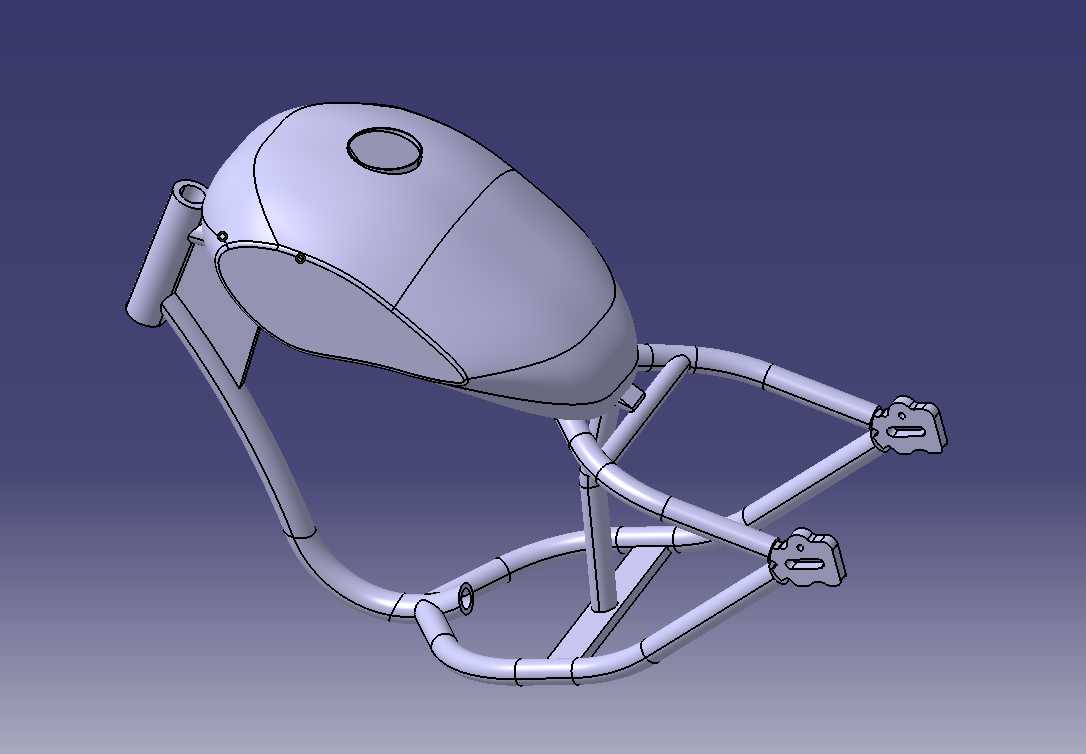

　　黑色机架由多根弯曲管材焊接或装配形成，前部有竖向安装板，用于与车头、转向立管或前端固定座对接；下部管材向前、向后延展，形成类似滑橇式支撑的轮廓。该轮廓不仅承担油箱承重，还可在样机展示、台架固定或整车装配时提供防护边界，减少箱体直接接触地面或外部障碍物的风险。管架中段采用交叉与环抱式走向，围绕油箱底部形成托举结构，使载荷从箱体底部传递到两侧主管，再集中到前端安装面，受力路径比较明确。

　　在实际使用场景中，这类结构适用于轻型燃油自行车、概念代步车、展示样机或小型动力辅助两轮设备。油箱负责储存燃油，机架负责定位、支撑和防护，二者需要在转向、振动、颠簸和拆装维护之间取得平衡。油箱布置在车头上方时，重心相对靠前，因此机架前端连接刚度必须足够，安装板与管材交接处应避免突变截面；若用于动态行驶，还需复核转向灵活性、把手干涉和前轮转向极限角度。模型中管架留出的开放空间，可为油管、线束、固定卡带和检修工具提供通道，也便于后期调整油箱倾角。

　　从设计思路看，上部箱体优先保证容量与曲面连续性，下部框架优先保证承力和避让。油箱外壳适合采用薄壁钣金、复合材料或塑料成型工艺，内部可根据需要设置防晃隔板；外部安装点应隐藏在底部，并通过软垫或减震垫降低振动传递。机架管材宜选用圆管，因为圆管在多方向弯曲、焊接和抗扭方面更适合这种空间桁架结构。弯管半径需要兼顾成型工艺，过小的弯曲半径会造成外侧壁厚减薄，过大则会占用油箱下方空间。

　　外形边界方面，油箱最宽处位于中上段，向下逐渐收窄，以便落入管架环抱区域；顶部注油口应高于正常油面，并预留油盖旋拧空间。机架左右两侧对称展开，侧管向外形成防护宽度，但不宜超过车把或转向附件的安全边界。前端安装板呈近似矩形，孔位需与被安装基体的螺栓间距匹配；装配后要保证油箱中心线与车架对称面一致，避免整车视觉偏置和单侧受力。下部滑橇形管段最低点决定了通过性边界，在坡道、台阶或停放支架接触地面时，应先由缓冲或支撑部位受力，而不是让油箱底壳承受冲击。

　　结构细节上，管架与油箱的连接可采用抱箍、衬带、螺栓支架或焊接支座组合。若箱体为非金属材料，不宜直接承受刚性夹紧力，应在接触区域增加弹性垫，防止热胀冷缩和振动导致裂纹。金属管架在焊接后需要校正对称度，尤其是左右侧管的高度、前伸距离和安装板平面度。油箱与机架之间还应保留排水和通风间隙，避免积水长期贴合漆面。燃油管路从箱体下部或后侧引出时，应远离尖锐弯管边缘，并与运动部件保持安全距离。

　　对于三维建模和结构评审而言，该作品的价值在于把外观曲面、空间管架和安装接口放在同一装配关系中检查。工程师可据此继续完善油箱壁厚、安装孔强度、管架焊缝位置、转向干涉区域以及整车人机边界；也可在概念阶段快速验证油箱容量、前部视觉比例和防护范围。整体结构没有复杂的传动机构，重点在于曲面造型与承力框架的协调，使燃油储存、外观展示、安装固定和外部防护在一个紧凑组件中同时实现。
