Bar-Stroud单缸内燃机结构总成

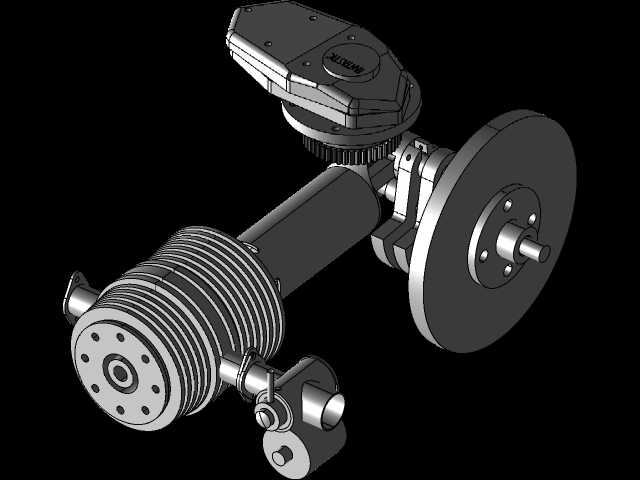

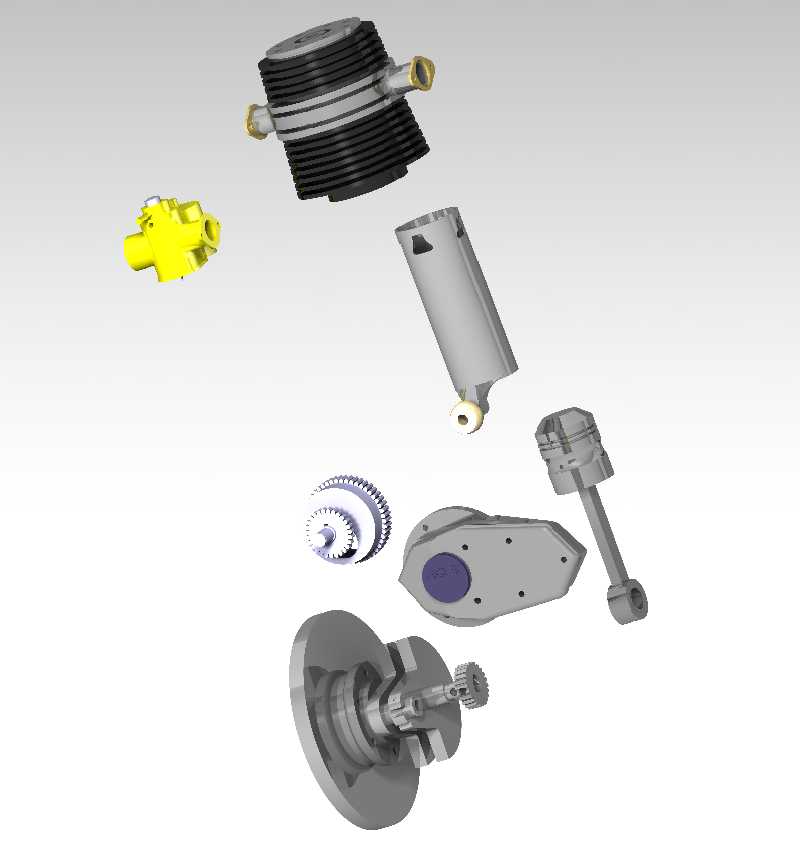

　　这套Bar和Stroud单缸内燃机三维结构，完整还原了小型往复式动力机组从气缸散热段、活塞连杆组件到曲轴飞轮输出端的全部核心传动与配装关系，在小型动力教学演示、特种轻型动力装备预研、老式内燃机结构复刻验证场景中都有明确的使用价值。实际工程应用里，这类单缸侧置布局的动力单元常被用于小型固定作业机具、轻型实验动力台架、早期航空辅助动力原理样机的结构参考，整套模型把动力转换全链路的零件配合关系完全展开，不需要额外拆解就能看清每一级运动副的装配逻辑。

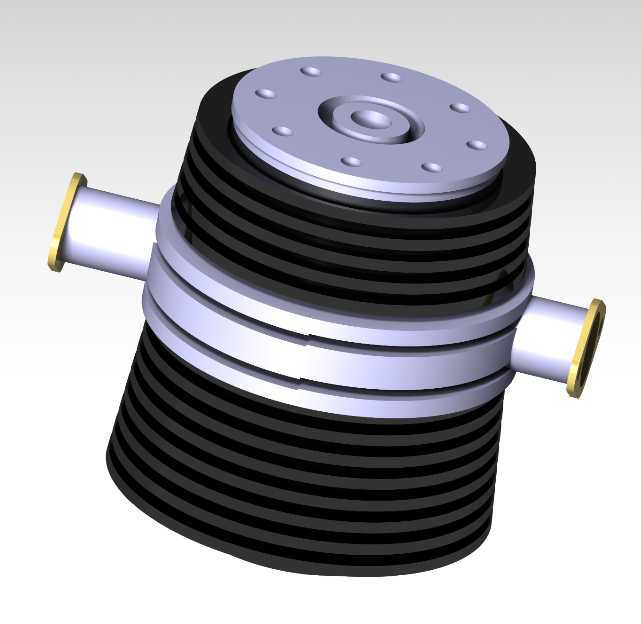

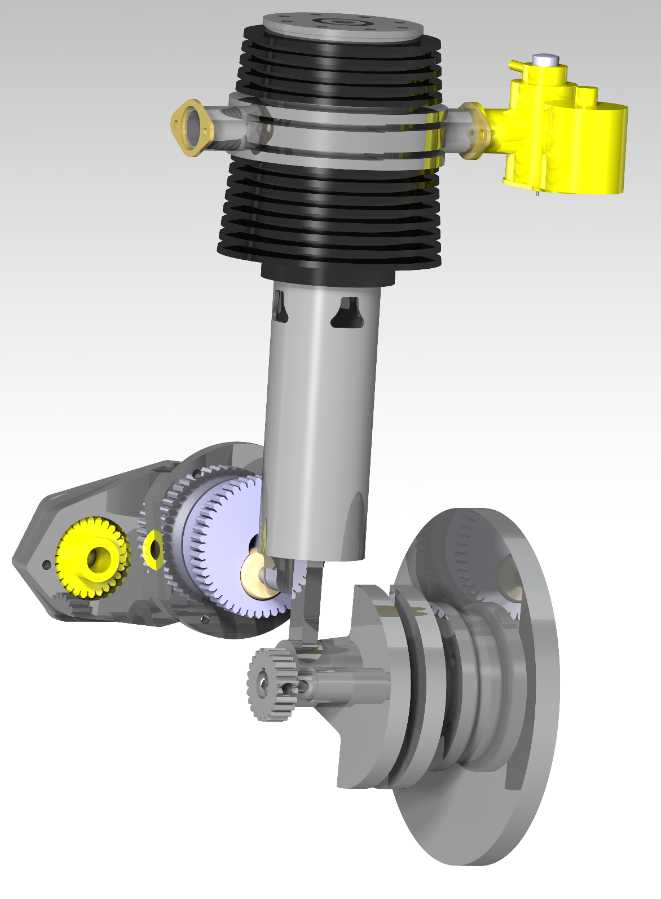

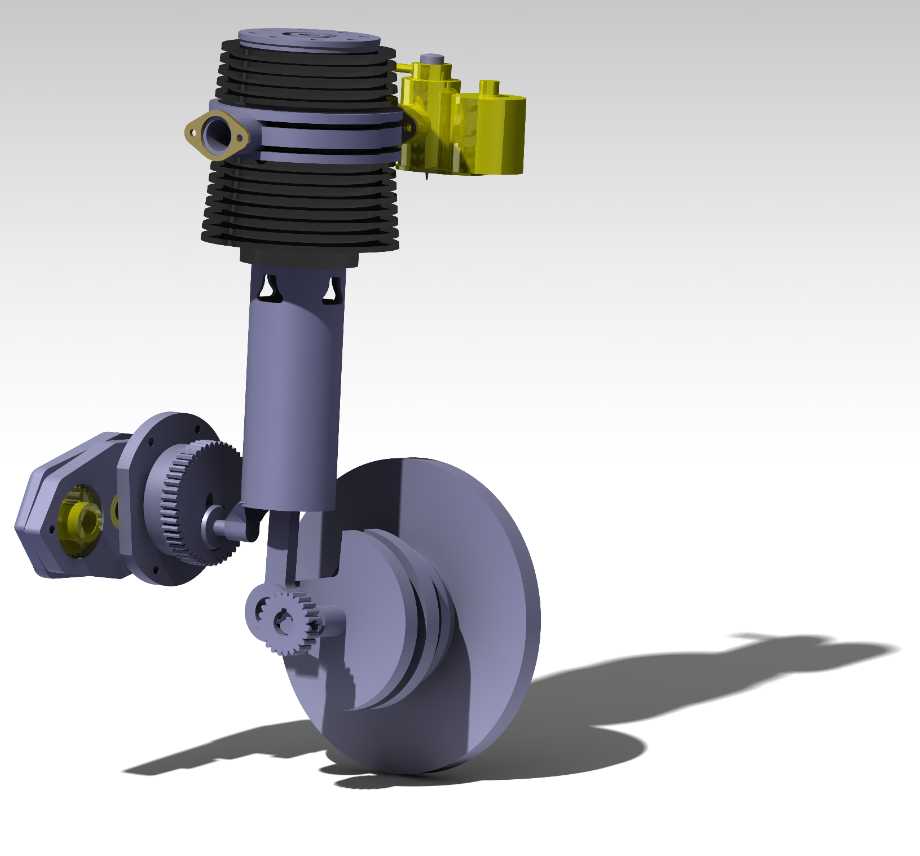

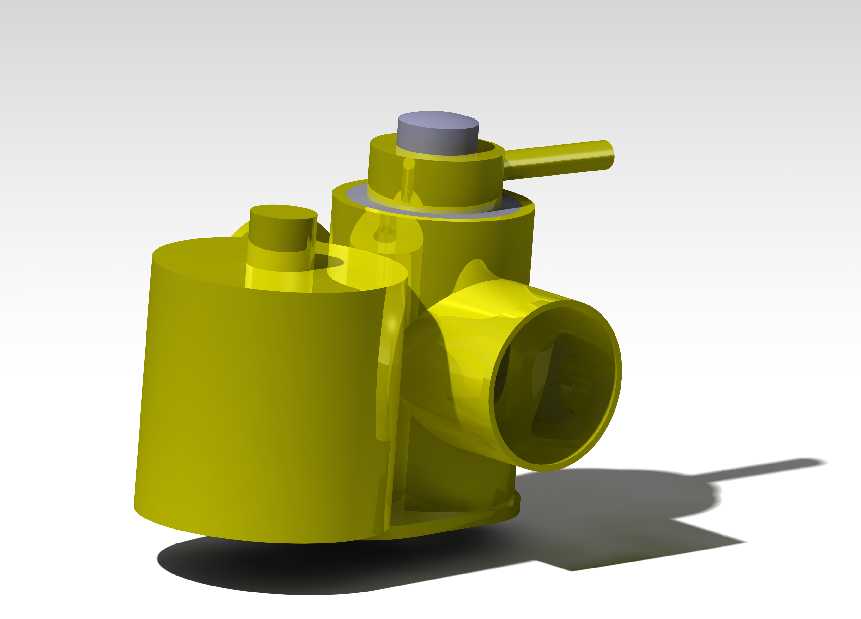

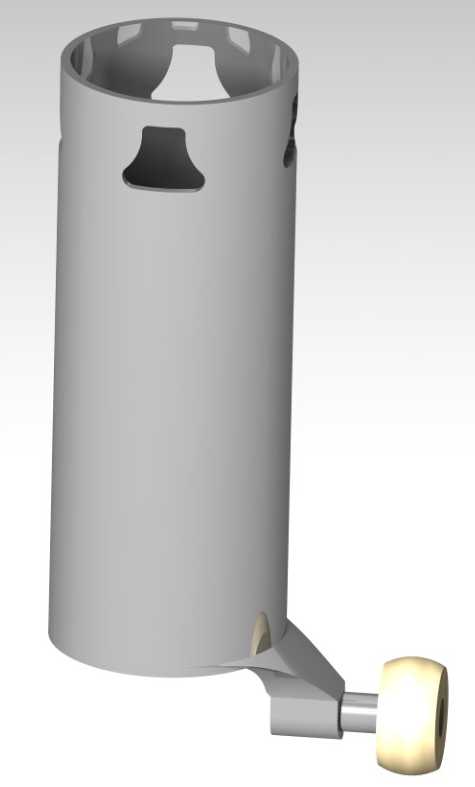

　　从结构布局来看，整机采用立式单缸排布，上部气缸段外置多层环形散热鳍片，依靠空气对流带走燃烧室工作产生的热量，不需要额外配置水冷管路与散热腔体，大幅简化了外围附属结构。气缸侧方集成黄色的化油器与进气管路组件，进气接口采用法兰对接形式，安装时可以直接匹配对应口径的进气歧管，接口端面预留密封贴合平面，装配后可保证进气通路的气密性。气缸下部的曲轴箱采用立式支撑筒结构，既承担气缸体的竖向承重，又为内部连杆往复运动留出足够的摆动空间，箱壁开设两处三角形减重开孔，在不降低壳体刚性的前提下削减整机自重，同时方便运维时观察内部连杆运动状态。

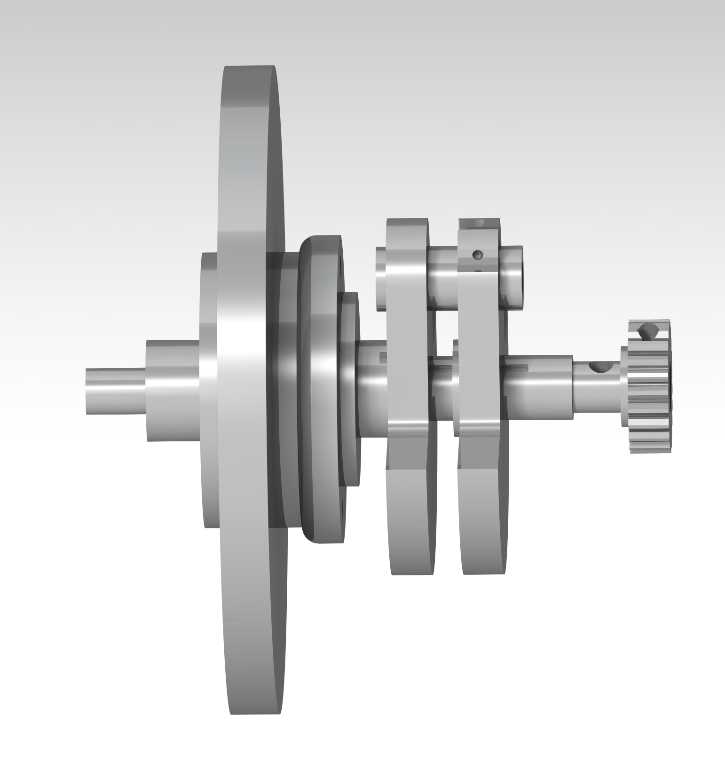

　　动力输出端的结构设计完全贴合小型内燃机的实用需求，曲轴一端装配大尺寸圆盘式飞轮，利用厚重轮体的转动惯量储存做功冲程的能量，抵消活塞往复运动产生的转速波动，让曲轴在进气、压缩、排气三个非做功冲程也能保持平稳旋转，避免机组出现卡顿甚至反转。曲轴轴颈处搭配配对传动齿轮，一侧齿轮负责驱动附属的配气或者供油组件，齿轮啮合侧隙按照常规小型动力的装配公差预留，既不会因为间隙过大产生传动冲击异响，也不会因为间隙过小出现热态卡滞。曲轴的输出轴端向外延伸出连接法兰，可以直接对接负载设备的输入轴，传递输出扭矩。

　　活塞连杆组件藏在气缸与曲轴箱内部，活塞外径与气缸内壁采用间隙配合，外圆预留活塞环安装槽位，工作时活塞环贴紧缸壁建立压缩压力；连杆小头通过活塞销与活塞铰接，大头抱合在曲轴曲柄销上，把活塞的直线往复运动精准转化为曲轴的旋转运动，连杆的摆动行程完全匹配曲轴曲柄半径，运动全过程不会和曲轴箱内壁发生运动干涉。

　　安装边界方面，整机的重心集中在下部飞轮与曲轴箱区域，立式布置时底部支撑面覆盖飞轮投影范围，配套机架只要在曲轴箱下方设置对应支撑点位，就能保证整机高速运转时的稳定性，不需要额外做大面积加固。气缸顶部的散热鳍片外围要预留足够的通风间隙，不能被其他包覆件遮挡，否则会破坏空气对流路径导致散热效率下降。侧方化油器组件的安装位置要和进气方向对齐，周边留出燃油管路与风门调节机构的操作空间，避免装配后管路出现弯折堵卡。整机所有运动部件的外部轮廓都在三维模型中明确标注，做整机集成时可以直接按照模型外轮廓预留安装仓空间，提前排查飞轮转动、连杆摆动的干涉风险，大幅减少物理样机试制阶段的装配返工。整套结构没有冗余的复杂部件，所有配合面、连接孔位都按照实际加工逻辑建模，既可以作为内燃机原理教学的具象演示载体，也能为小型特种动力装备的结构改型提供完整的参考基准。
