便携式管道坡口切割专用工装设备

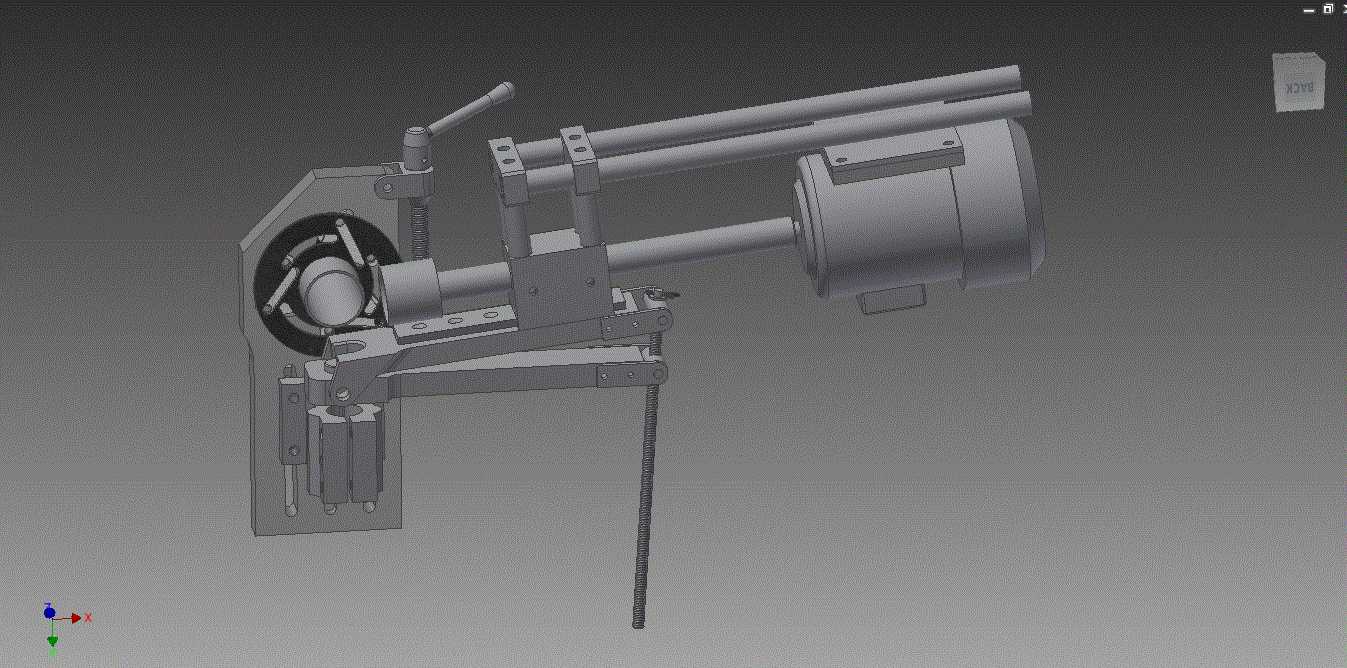

　　这套三维结构呈现的是一款针对现场管道端面加工的便携式切管坡口工装，整体采用卡盘环抱式定位加轴向进给的复合布局，主要解决施工现场金属圆管定长切断、端面坡口、管口修整这类高频作业需求。在油气管道铺设、市政管网安装、压力容器配管、船厂管系预制以及钢结构车间的管件预制环节，工人经常需要在装配现场对不同管径的碳钢、不锈钢管进行端面加工，固定式锯床或大型坡口机搬运困难、对中繁琐，这类环抱式便携工装恰好填补了现场作业的空白。设备工作时，前端的环形卡盘通过多组可调支撑爪抱紧管道外壁，支撑爪沿圆周均布，旋动调节螺杆即可改变夹持内径范围，使整机轴线与管道轴线自动对中，无需额外找正；卡盘侧面伸出的操作手柄用于锁紧与微调，保证切削过程中机身不发生偏转。

　　中部主体为切削执行单元，刀架部分安装在可沿双平行导杆滑动的拖板上，两根横向布置的光轴导轨承担进给导向，拖板与刀座之间设置横向进给丝杆，旋转手轮即可推动刀具沿管道径向进刀，实现切深控制；轴向走刀则通过另一组丝杆机构带动整个刀架组件沿管道轴线方向平稳移动，从而在管口连续车削出平直断面或指定角度的V形、U形焊接坡口。这种“旋转管道或旋转刀盘+直线进给”的加工逻辑，本质上是把车床的车削功能小型化、模块化后套用到管道上，加工出的坡口角度均匀、表面粗糙度稳定，能直接满足焊接前的组对要求。设备尾部集成了驱动与传动部分，圆柱形壳体内部容纳减速机构与动力输入接口，既可接入电动驱动单元实现刀盘自动回转，也可保留手动摇柄用于无电源工况；

　　壳体下方的支撑脚与可调支杆用于在地面或工装架上承托整机重量，避免悬臂过长导致的振动，细长的调节丝杆垂向布置，用于调整机身高度与水平度，适配不同离地高度的管道。从设计思路上看，整套机构优先保证对中精度与装夹刚性：环抱卡盘采用分体开合结构，能够从管道侧向套入后再锁紧，不必从管端穿入，对中段带弯头、法兰的管路尤其友好；导轨选用双光轴而非单柱，是为了抵消切削径向力产生的倾覆力矩，让拖板在全行程内保持平行度；刀架上预留了多刀位安装面，可同时装载切断刀与坡口刀，一次装夹完成两道工序，减少反复对刀。安装边界方面，前端卡盘的最大开口决定了可加工管径上限，支撑爪行程覆盖常用中小管径范围；整机沿管道轴向的占用长度包含卡盘厚度、导轨行程与尾部驱动壳，

　　现场使用时需在管口外侧预留出相当于机身长度的操作空间，径向则要为手轮旋转和手柄操作留出扳手活动余量。建模时需要重点核对卡盘支撑爪的球面接触形式、导轨支座与主梁的螺栓连接位置、进给丝杆的螺母座间隙以及刀架回转中心与卡盘中心的同轴度，这些配合直接影响实际切削时的让刀量与坡口成型质量。各钣金护罩、压板、锁紧螺钉等细节在模型中均有体现，便于后续出工程图时统计外购件与加工件，也方便现场维护时快速拆解更换刀片和磨损的支撑爪。
