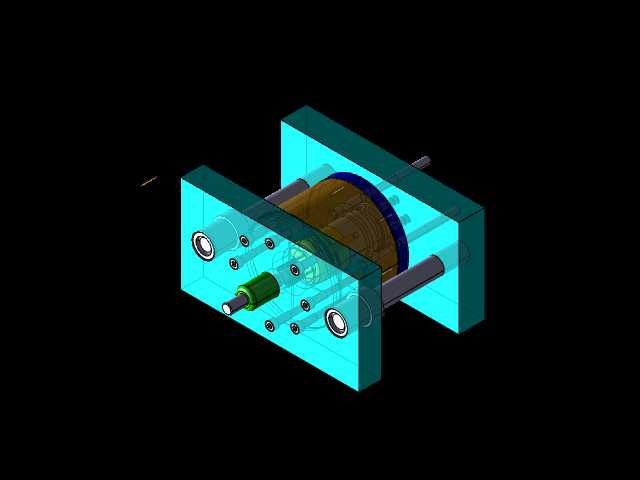

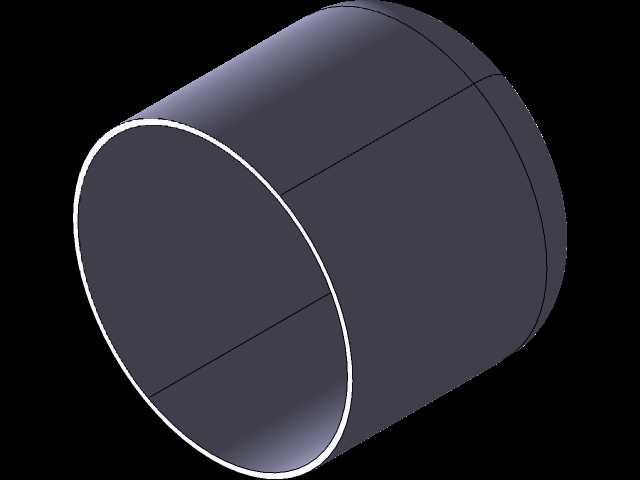

这套拉伸工装针对带底杯形回转体零件的冷冲压成型工序搭建,整体采用前后两块平行模座作为承载基体,模座之间通过四根对角布置的滑动导柱完成开合模导向,导柱与模座内的导套采用小间隙配合,合模过程中可以抵消冲床滑块微小的平行度偏差,避免凸模进入凹模时出现啃刃、侧壁拉伤的问题。
从实际产线排布来看,这类模具一般安装在开式固定台压力机的工作台面上,下模座通过压板T型槽螺栓锁紧在机床工作台,上模座通过模柄与滑块法兰连接,外围不需要额外增设导向附件,模座本体的长宽尺寸预留了足够的压板避让空间,导柱顶端距离上模座上平面留有安全间隙,滑块运行到上死点时导柱不会脱出导套,全程保持导向约束。

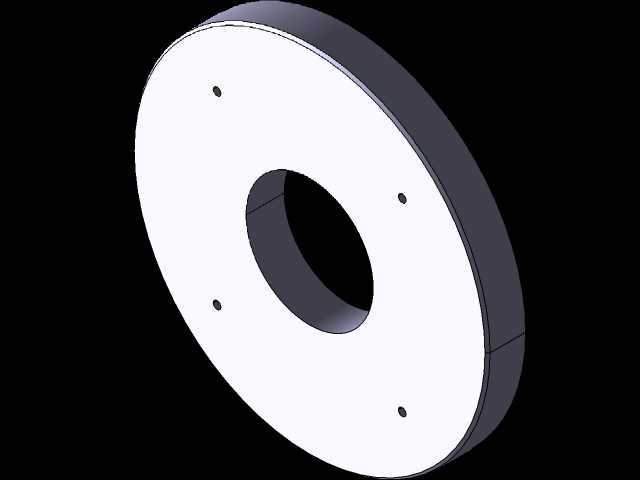

成型核心部分围绕杯形件的拉伸工艺展开:凹模固定在后侧模座的型腔内,入口位置加工出标准的拉伸圆角,坯料送入后首先被压边圈压紧在凹模端面,压边力通过模座内分布的弹性元件提供,既可以防止法兰区域坯料在径向流动时起皱,又不会因为压边力过大导致筒壁传力区拉裂。凸模安装在前侧模座的中心位置,工作端外形和杯形件内形完全一致,凸模端面开设了透气孔,成型到位后零件不会因为内腔真空吸附在凸模上,开模时可以顺利脱出。

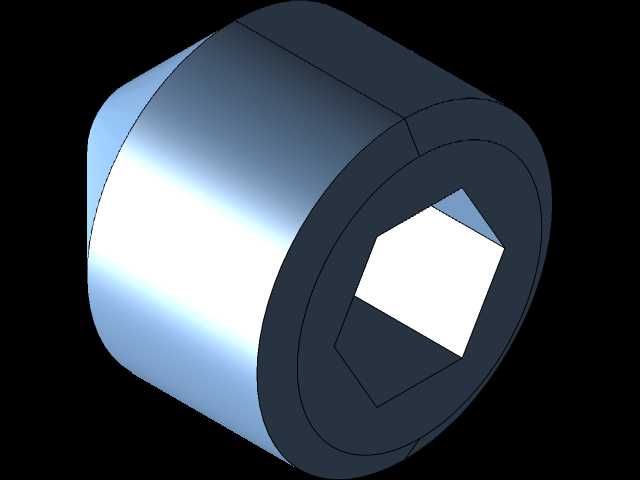

模具的侧向布置了多组独立的紧固螺钉与定位销,所有工作零件、固定板、卸料板都通过销钉完成位置锁定,螺钉仅承担拉紧载荷,拆装维护时不需要重新找正型腔同轴度。坯料的定位依托凹模端面的轮廓挡料结构,操作人员或者送料机械手将平板圆坯放置到定位区间内,合模后压边圈先接触坯料,随后凸模推动坯料通过凹模洞口,平板材料在径向拉应力与切向压应力的共同作用下逐步流入型腔,一次行程即可完成从平板坯料到带底杯形零件的拉伸变形。
考虑到量产过程中的散热与磨损问题,凸凹模工作刃口区域采用硬化处理,模座内部预留了通畅的废料与气流通道,成型完成后工件从凹模后侧由顶出机构推出,不会卡在型腔内。整套结构的开合行程匹配杯形件的拉伸高度,开模后上下模之间的操作空间足够人工取件或者接入自动化送料线,模具的闭合高度可以通过加装垫块适配不同吨位的冲压设备,不需要改动核心成型零件。
在结构校验阶段,三维建模过程中已经把所有螺栓头、销钉、导套端部的干涉间隙逐一排查,运动件在全行程范围内没有硬摩擦点,弹性元件的压缩量控制在允许行程区间内,长期批量生产时不会出现弹性失效。模具两侧的安装基准面做了平行度加工要求,装配后凸模轴线和凹模端面的垂直度可以稳定控制在工艺允许范围内,成型出的杯形件侧壁厚度均匀,口部法兰平整,不需要后续大量校形工序即可转入下一道切边、滚压工序。
