可口可乐标识皇冠型碳酸饮料金属瓶盖

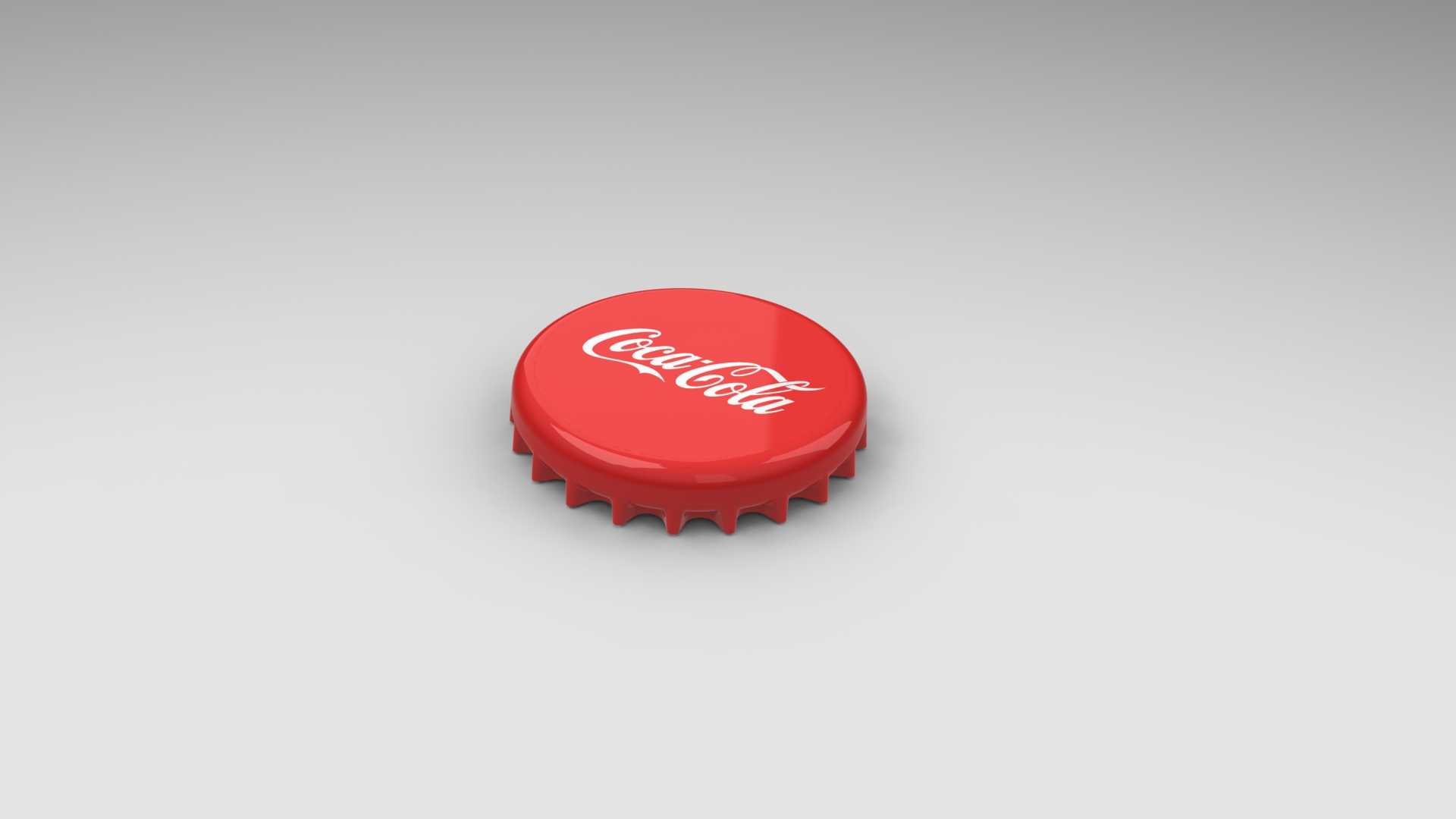

　　日常接触的碳酸饮品灌装产线上，皇冠型压合瓶盖是沿用百年的经典密封结构，这款带可口可乐品牌标识的红色瓶盖三维结构，完整还原了量产压盖的全部几何特征，可直接用于包装结构验证、灌装产线工位干涉模拟、品牌周边文创产品开发等场景。

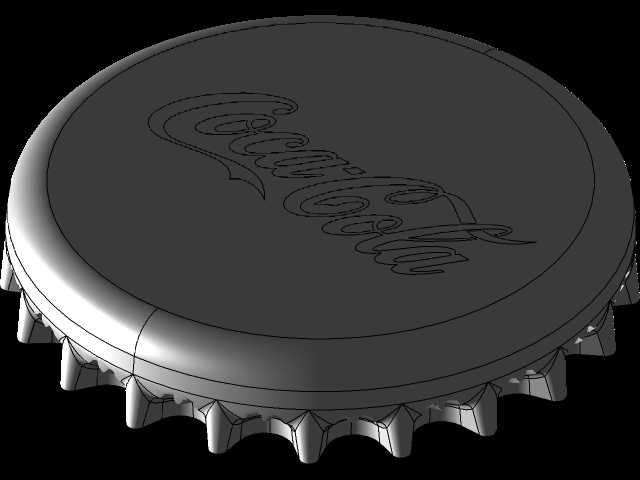

　　从结构功能层面拆解，这类瓶盖的核心作用是为玻璃瓶口提供均匀的周向密封压力，同时抵御碳酸饮品内部持续释放的二氧化碳内压，避免饮品跑气、漏液。瓶盖顶部为平整的圆形冲压面，品牌标识直接印刷在该平面区域，建模时还原了顶面的微幅冲压弧度——实际量产中该面并非绝对平面，冲压成型后会保留0.2-0.3mm的微凸弧面，既可以抵消压盖工序的下压形变，也能避免堆叠存放时顶面出现凹陷划痕。瓶盖侧壁为等厚薄壁结构，采用镀锡马口铁冲压成型，壁厚通常控制在0.22-0.28mm区间，建模时保留了侧壁的拔模斜度，方便冲压脱模的同时，也能在压盖时顺着瓶口导向斜面顺利滑入装配位。

　　最核心的结构特征是瓶盖下沿均匀分布的21个锯齿状卷边，这也是皇冠盖名称的来源。这些齿牙并非简单的凸起结构：每个齿牙在压盖机的压模作用下，会向内弯折卡入玻璃瓶口外侧的环形锁合凹槽内，齿牙的间距、弯折角度、圆角大小都有严格的行业标准，常规29mm口径皇冠盖的齿牙数量统一为21个，齿高约3mm，齿根位置做了R0.3左右的圆角过渡，避免冲压时应力集中导致马口铁开裂。建模时逐个还原了齿牙的冲压成型形态，齿尖位置做了微小的圆角钝化，和实际量产件的毛刺处理工艺完全对应，压盖模拟时可以清晰呈现齿牙受力弯折、卡入瓶口凹槽的完整形变过程。

　　瓶盖内侧的密封结构在外观模型中虽不可见，但结构设计逻辑完全匹配量产要求：瓶盖内部会预压一层PVC或丁基橡胶密封垫片，压盖完成后垫片被压紧在玻璃瓶口的顶端密封面上，填补瓶口微观的凹凸不平，配合齿牙的锁合力形成两道密封——垫片负责端面静密封，弯折的齿牙提供持续的锁紧预紧力，哪怕瓶内二氧化碳压力达到0.4-0.6MPa，也不会出现瓶盖松脱、气体泄漏的问题。

　　外形尺寸与安装边界方面，这款瓶盖适配行业通用的标准29mm口径汽水瓶，瓶盖未压合状态下的外径约32mm，总高度约6.5mm，压合后齿牙向内弯折，整体外径收缩至30mm左右，高度被压缩至5.8mm上下。在灌装产线的工位布局模拟中，需要预留的边界尺寸要考虑压盖头的下行空间：压盖模的内型腔直径通常设为33mm，下压行程约10mm，瓶盖在输送轨道上的排列间距不能小于35mm，避免相邻瓶盖刮蹭掉表面印刷的红色涂层。瓶盖顶面的印刷区域直径控制在26mm以内，品牌标识距离边缘预留3mm以上的空白区，防止压盖时压模边缘蹭掉油墨。

　　从设计思路的落地角度，这类瓶盖的建模不能只做外观曲面：如果忽略齿牙的厚度、圆角和拔模斜度，后续做冲压模具设计或者压盖工艺仿真时会出现严重偏差——比如齿牙根部直角会导致仿真时出现应力无限集中的错误，侧壁没有拔模斜度会模拟出冲压脱模卡滞的问题。实际逆向建模时，会先扫描齿牙的分布圆直径，再阵列单个齿牙的实体特征，保证21个齿的周向间距误差小于0.05mm，和量产件的一致性控制要求对齐。红色外涂层的厚度在结构建模中可简化为0.02mm的面层，不影响主体结构的力学仿真，仅在渲染环节体现金属基底加红色烤漆的质感差异。

　　应用场景上，该三维结构既可以供包装工程师验证瓶盖和瓶口的配合公差，也可以用于灌装设备的虚拟调试：模拟理盖机将杂乱瓶盖排序、输送至压盖工位、压盖头下压锁合的全流程，提前发现齿牙和导向槽的干涉问题；也可用于文创产品的衍生设计，比如将瓶盖造型做成冰箱贴、装饰摆件时，直接复用现有曲面结构即可，不需要重新测绘实物。
