沃尔沃轮式挖掘机外观结构三维数模

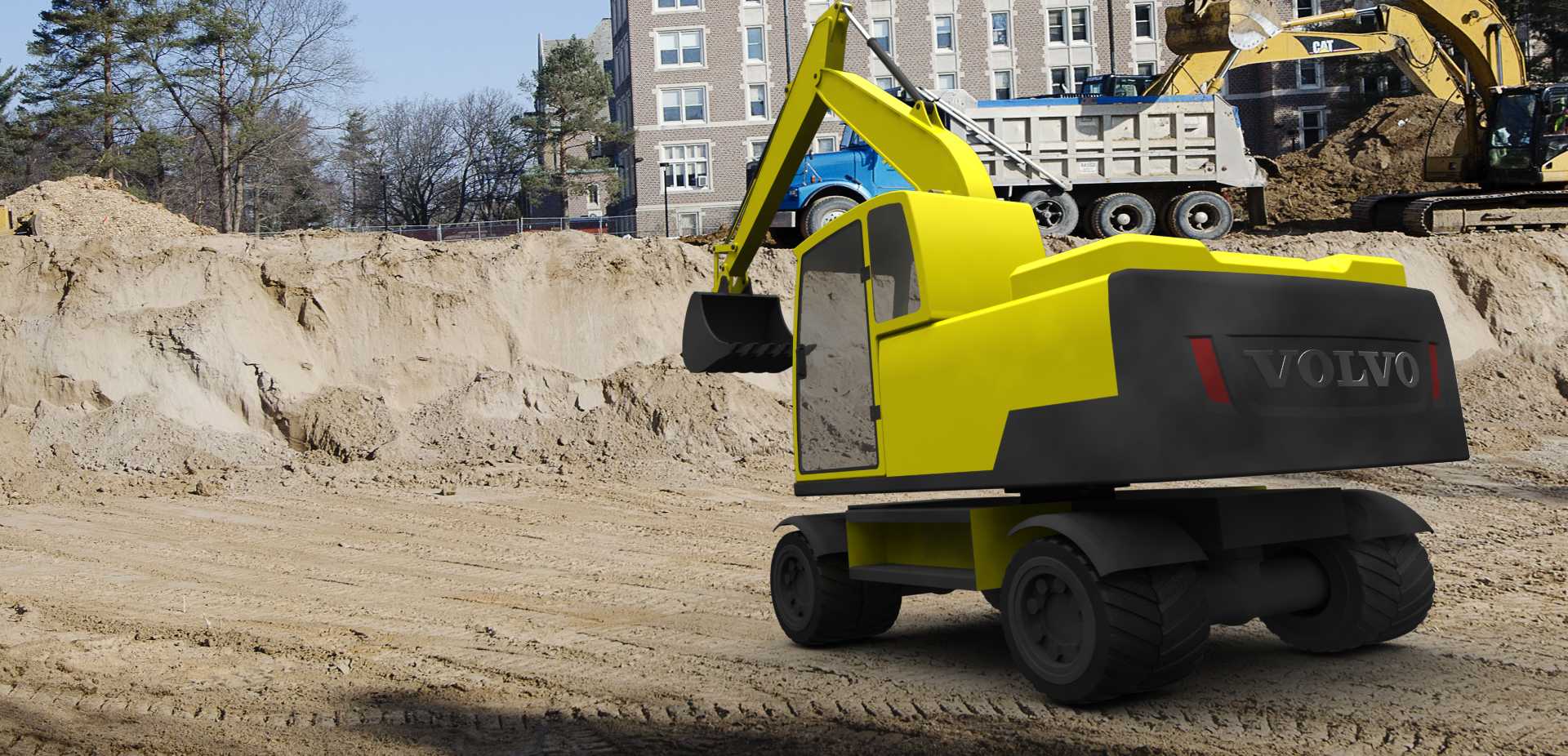

　　该轮式挖掘机数模围绕城市土方作业、市政道路维护、建筑场地清理等典型工况展开，整机采用轮胎行走底盘替代履带结构，兼顾短距离转场效率与硬化路面通行能力，适合在城区道路、小区改造、管线开挖等不允许履带损伤铺装面的场景中使用。模型主体覆盖上车回转平台、驾驶室、动臂斗杆、铲斗、配重、轮式底盘及尾部机罩等关键区域，外观比例参照真实工程设备进行还原，黄色工作装置与黑色机罩形成鲜明识别色，尾部VOLVO标识强化品牌特征。

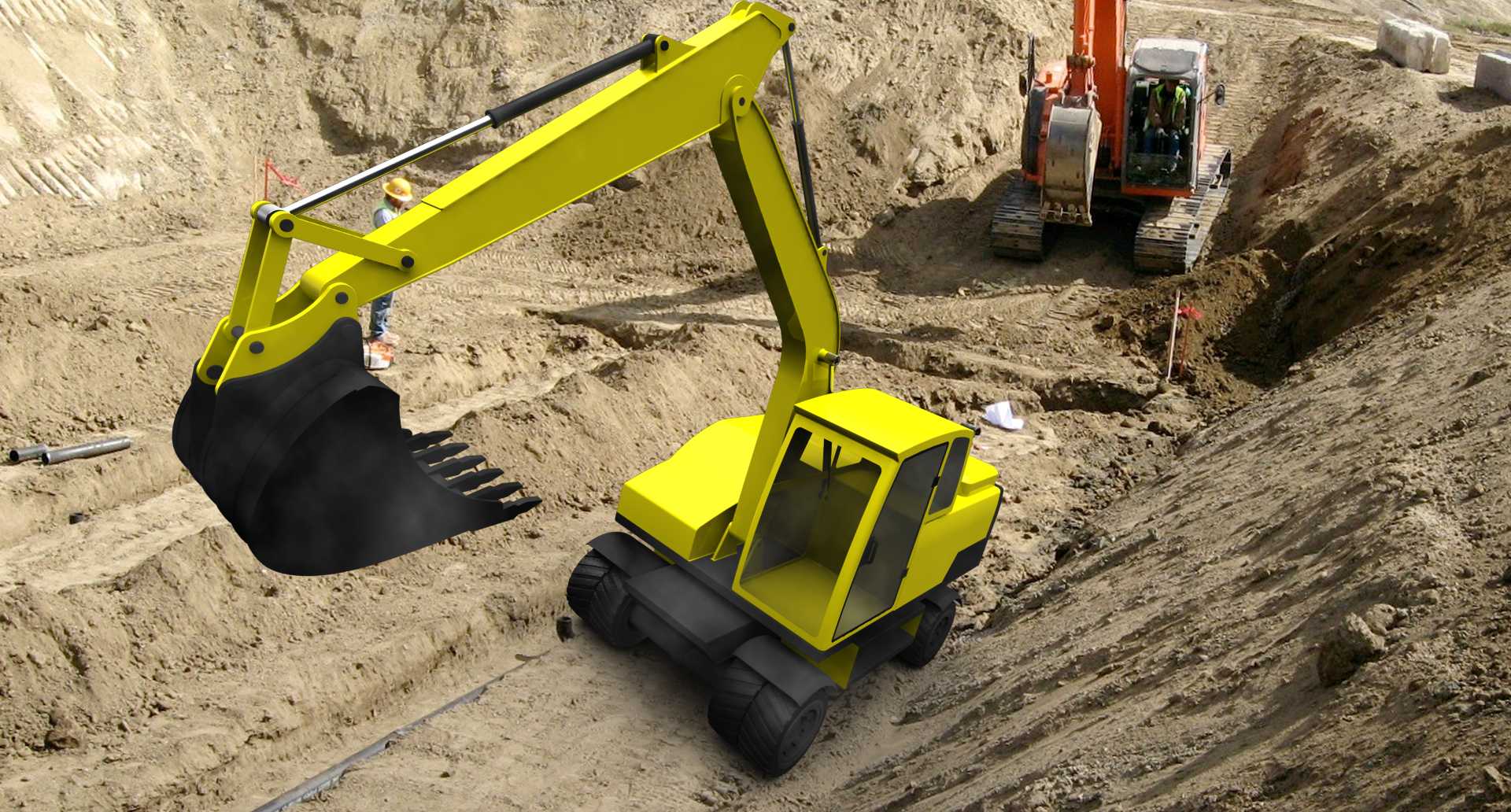

　　从结构布置看，工作装置采用前置铰接形式，动臂通过铰点与上车平台连接，斗杆再与动臂前端相连，铲斗位于最末端，三段构件共同完成挖掘、提升、回转和卸料动作。建模时需要重点控制各铰点的同轴关系与运动包络，避免动臂举升、斗杆收放和铲斗翻转时发生干涉。轮胎底盘承担承载与行走功能，前后桥、轮胎、轮毂和车架之间的相对位置直接影响整机离地间隙、转向边界及稳定性；与履带机型相比，轮式机型对底盘宽度、轮胎外径和尾部回转半径更敏感，尤其在狭窄道路作业时，必须确认上车回转时配重不会碰到周边围挡、车辆或建筑物。

　　驾驶室布置在车体左前侧，玻璃围合区域提供前方和侧向视野，门框、踏步、顶棚与内饰轮廓在数模中均有体现。实际选型时，驾驶室位置关系到操作者对铲斗齿尖、卡车货厢以及行走方向的观察，因此模型中保留了较完整的窗体边界和机身比例，可用于视野校核、外观评审或宣传展示。尾部配重采用大块实体化造型，用于平衡工作端挖掘载荷；机罩表面设有散热区域和检修轮廓，能够表达发动机舱、维护开口与整机重心之间的布局关系。

　　该设备的核心用途是完成土壤、砂石、松散物料的挖掘与装载，也可配合破碎锤、抓斗等属具承担拆除、搬运和整理作业。轮式底盘的优势在于转场时不需要平板拖车频繁转运，能够在多个施工点之间快速移动；不足则是在松软泥地中的接地性能不如履带设备，因此设计和选型时需要结合场地承载力、作业半径和载重需求综合判断。数模中轮胎花纹、轮辋、车桥与底盘间隙均做了外观表达，可用于检查轮胎转向空间、底盘通过性以及工作装置最低落地姿态。

　　外形边界方面，整机长度由前置工作装置和尾部配重共同决定，运输状态下动臂下放、斗杆回收、铲斗贴近车体时占用长度最小；作业状态下，铲斗前伸和抬升会形成较大的前方工作范围。宽度主要受轮胎外侧、底盘车架和上车平台影响，高度则由驾驶室顶部、动臂举升最高点决定。进行场地布置或生产线仿真时，应同时建立运输姿态、挖掘姿态和高位卸料姿态三类边界，分别校核通道宽度、架空管线距离、装车高度以及与自卸车的配合位置。

　　建模思路上，该作品偏重工业外观与机构关系表达，适合用于机械课程设计、工程机械结构认知、方案展示和场景渲染。各总成之间按实车逻辑分层：底盘提供行走基础，回转平台承接上部载荷，工作装置完成作业动作，驾驶室与机罩承担人机和防护功能。通过这样的拆分，设计者可以继续细化液压油缸位置、铰接销轴、转向系统、底盘悬架或内部动力舱，也可以将模型导入施工场景，与自卸卡车、土堆、建筑围挡共同构成完整的工地作业环境，用于验证设备站位、回转路径和施工组织方式。
