ESP8266继电器模块3D打印防护外壳

项目分类:通讯工具类 发布时间:2022-07-14 ID:682074
  • ESP8266继电器模块3D打印防护外壳
  • ESP8266继电器模块3D打印防护外壳
  • ESP8266继电器模块3D打印防护外壳
  • ESP8266继电器模块3D打印防护外壳
  • ESP8266继电器模块3D打印防护外壳
  • ESP8266继电器模块3D打印防护外壳
  • ESP8266继电器模块3D打印防护外壳
  • ESP8266继电器模块3D打印防护外壳
  • ESP8266继电器模块3D打印防护外壳
  • ESP8266继电器模块3D打印防护外壳
  • ESP8266继电器模块3D打印防护外壳
  • ESP8266继电器模块3D打印防护外壳

  这套外壳结构面向桌面级物联网中继节点的落地装配需求,适配搭载ESP8266无线模组与继电器输出板的小型控制终端,这类终端常部署在家庭语音控制链路、小型工位远程通断回路、老旧家电智能化改造场景中,承担本地无线信号接入、负载回路通断执行、语音指令中转解析的作用。

  从整机布局来看,外壳采用近似立方体的紧凑腔体构型,整体外轮廓没有突兀外伸结构,摆放时可直接贴附桌面、弱电箱侧立面或者设备机架空余卡位,不需要额外预留过大的操作避让空间。腔体顶部做了斜切开窗设计,开窗区域对应板载状态指示灯与红外收发窗口,斜向角度兼顾了站立操作时的目视观察视角,以及红外信号向室内空间的辐射覆盖范围,避免平置顶面开窗被桌面浮尘遮挡、或者垂直立面开窗信号被墙面反射衰减的问题。

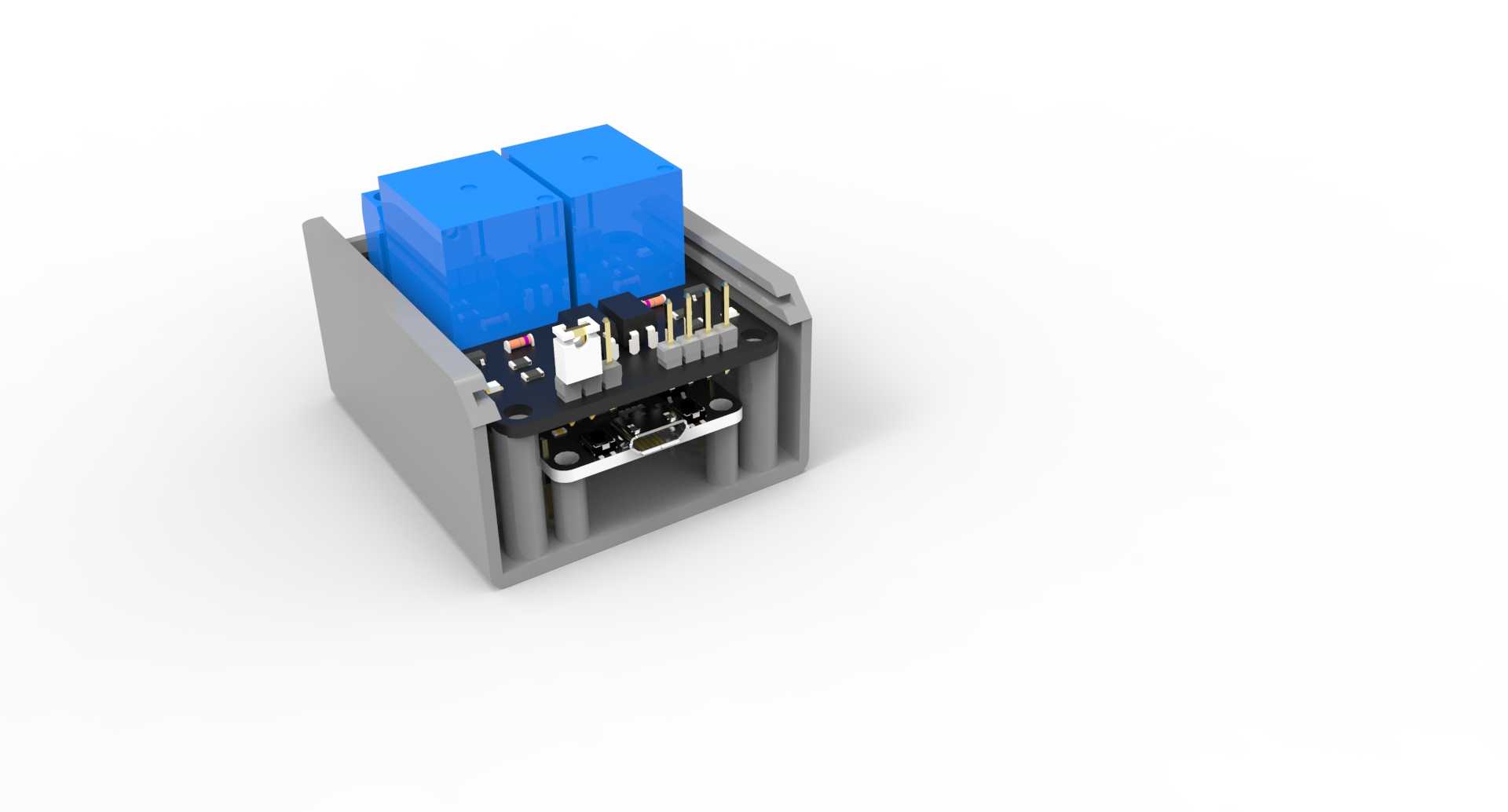

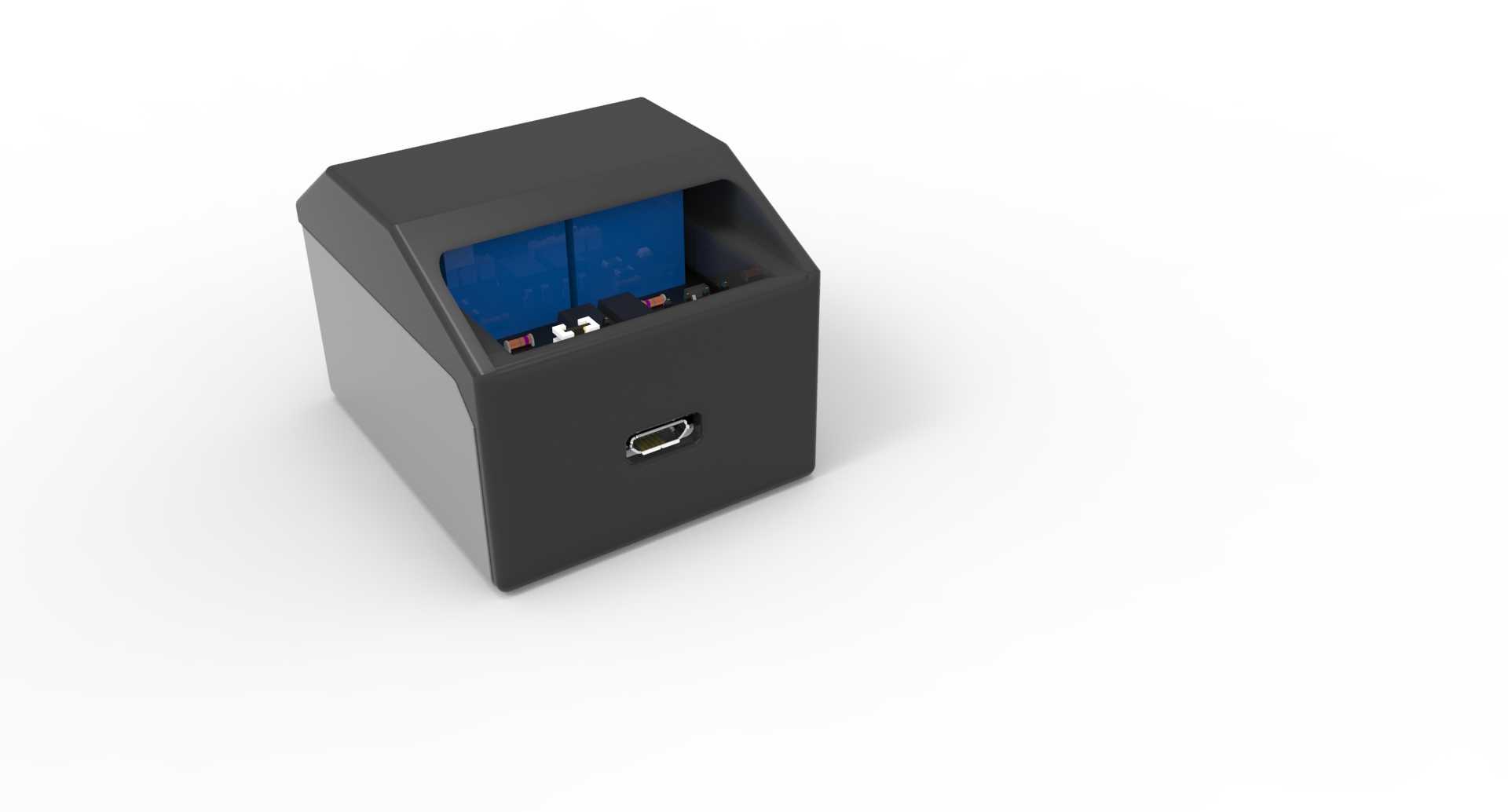

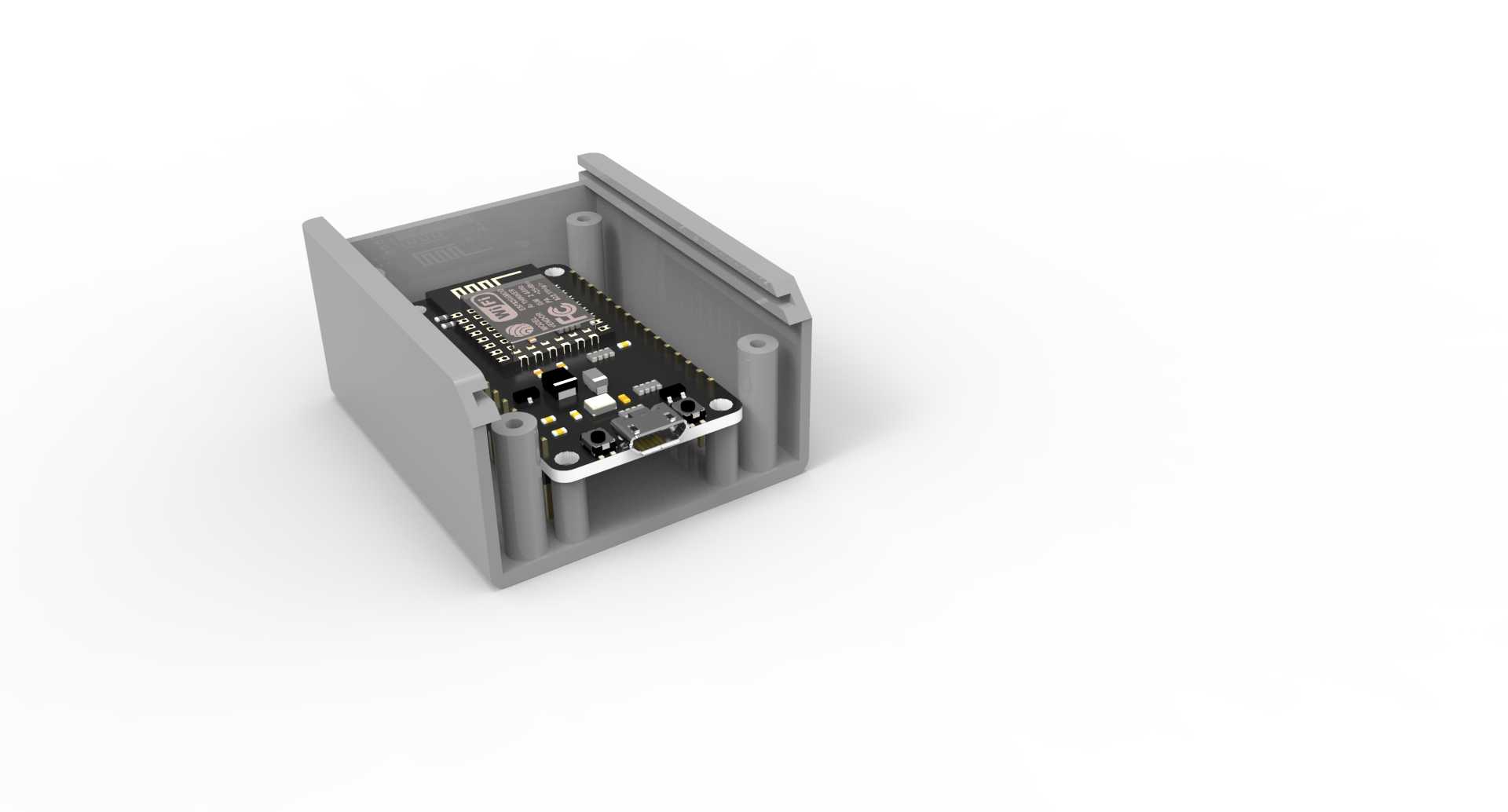

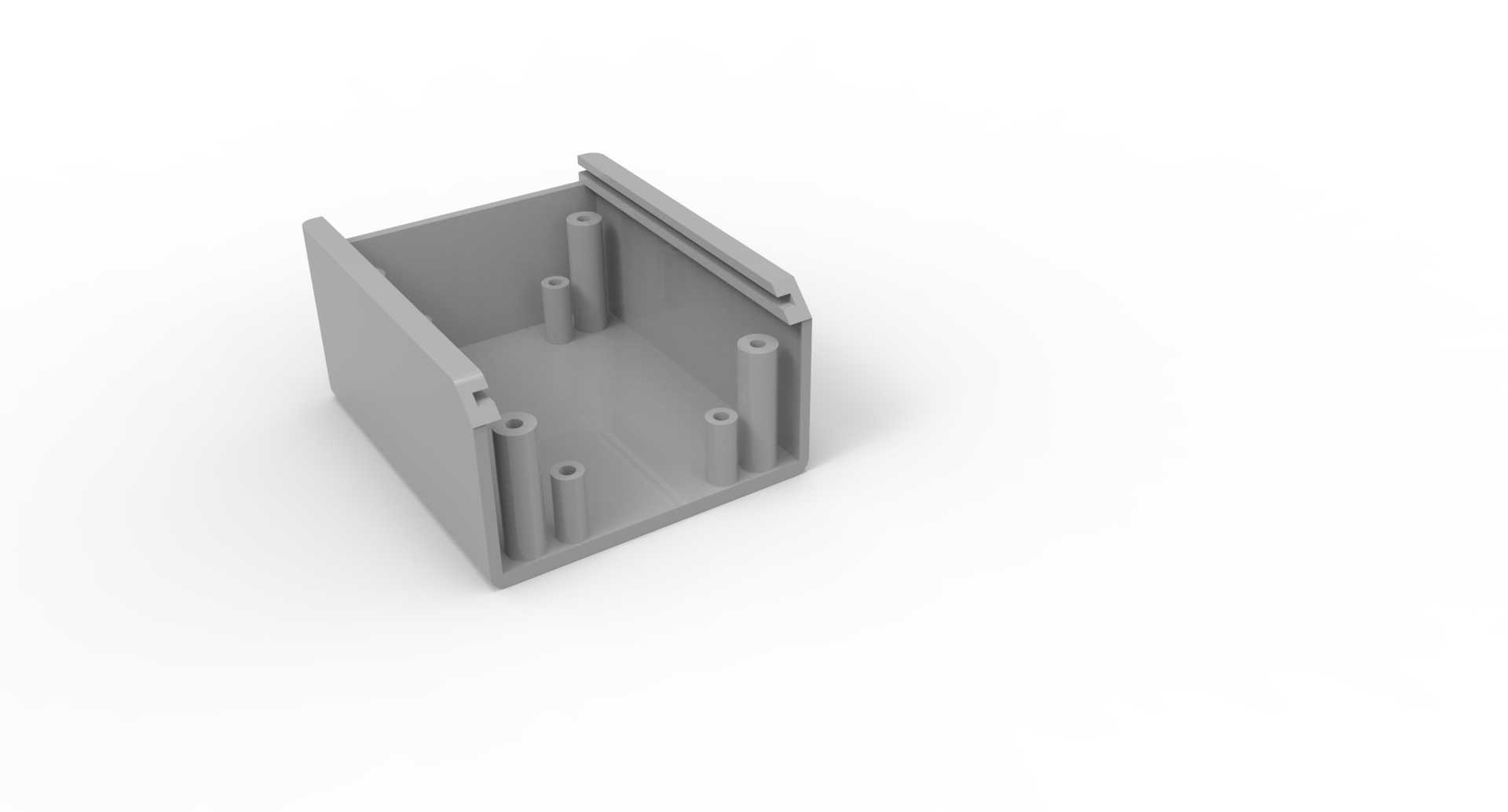

  壳体正面预留了标准Micro USB接口的对位开孔,开孔边缘做了限位凸台,装配后USB公头插入时不会剐蹭壳体侧壁,接口的插拔受力直接传导到壳体加强筋上,不会反复拉扯内部电路板的焊盘,长期使用下可以避免接口松脱、焊盘起翘的常见故障。腔体内部围绕电路板的四个固定角设置了自攻螺丝柱,螺丝柱根部加了三角加强筋,3D打印成型时螺丝柱不会因为拧入螺丝出现胀裂,柱体高度匹配电路板的离地间隙,板底和壳体内壁之间留出了走线空间,继电器工作时的发热可以通过板底空隙形成自然对流,不会把热量闷在密闭腔体内。

  设计阶段特意把壳体壁厚控制在1.8mm到2.2mm区间,这个厚度区间适配PLA、PETG两种常用桌面3D打印材料,打印时不需要额外添加支撑,斜顶开窗的悬垂角度控制在45度以内,普通FDM设备直接打印即可获得合格的成型面,后期只需要对开孔边缘做简单毛刺修整就能完成装配。壳体的上下盖采用止口配合结构,止口的配合间隙预留0.2mm,既可以保证扣合后不会出现松动错位,也不会因为3D打印的尺寸公差导致上下盖无法装配,不需要额外打胶就能实现基础的防尘防护,日常环境下的浮尘、飞溅水渍不会直接接触到内部电路板。

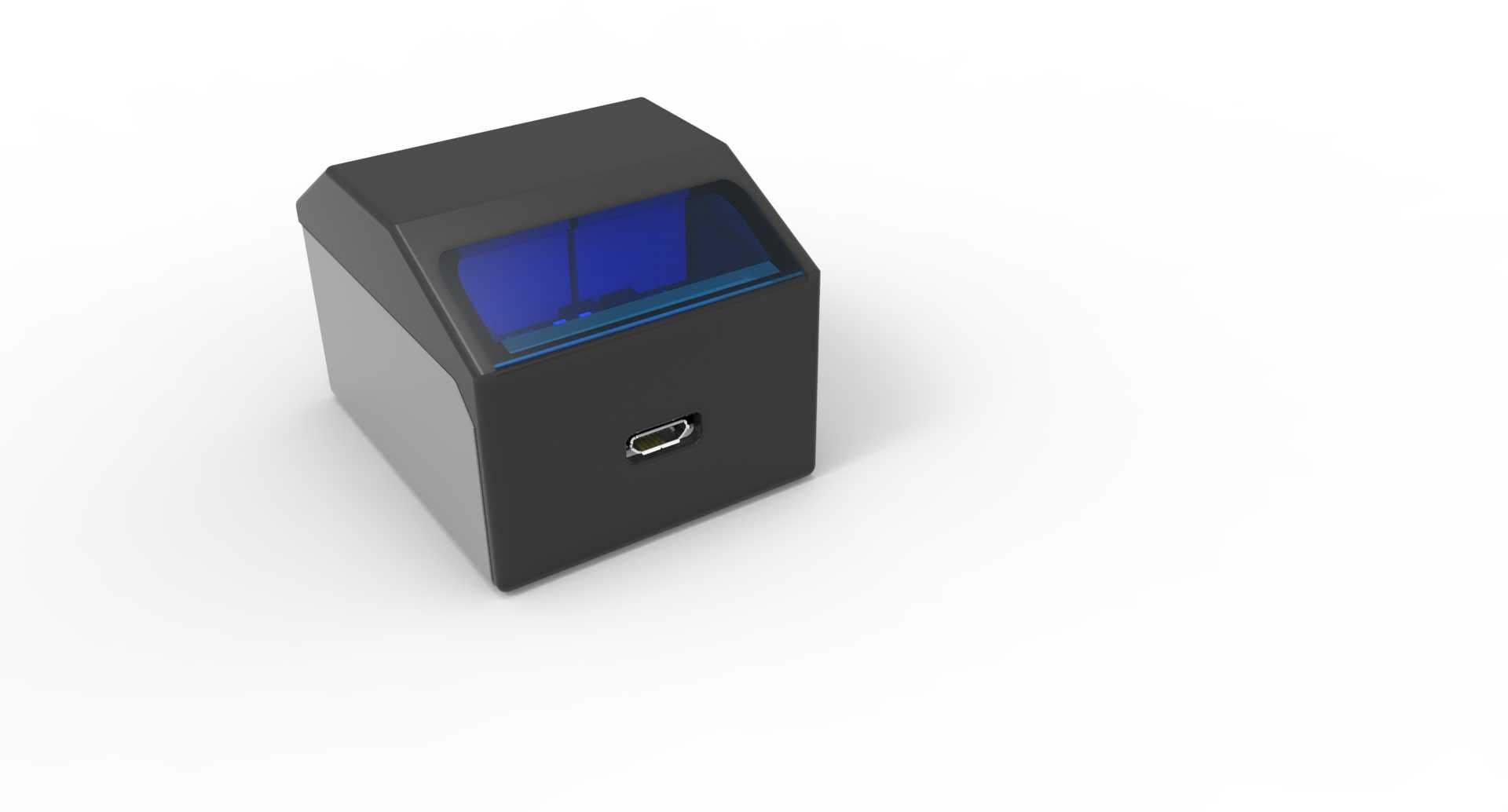

  侧边的继电器输出走线位置预留了对应的穿线缺口,强电进线和弱电出线可以从缺口分开排布,避免强弱电走线在腔体内交叉缠绕,符合小型电控节点的布线安全要求。外壳的边角全部做了R3左右的圆角过渡,没有尖锐棱角,桌面摆放时不会刮擦台面,搬运挪动时也不会划伤操作人员。斜顶的透明开窗区域可以选用半透明光敏树脂或者透明PETG单独打印,装配后既可以遮挡内部电路板的走线,又能让板载的蓝色状态灯光线均匀透出来,用户在较远位置就能直观判断设备的联网状态、继电器动作状态。

  在安装边界上,整机底面为完整平面,可直接通过双面泡棉胶固定在墙面、设备侧壁,也可以在壳体背面预留的两个挂孔位使用自攻螺丝挂装,挂孔的孔距适配常规86型暗盒的侧边安装位,不需要额外打孔破坏装修墙面。腔体内部的空间余量同时兼容不同版本的ESP8266继电器板,板上的外接天线如果采用外置SMA接头,也可以在壳体侧面对应位置扩孔安装,不需要重新修改主体壳体结构。整套结构没有复杂的抽卡、倒扣结构,打印完成后去除支撑即可快速组装,非常适合小批量定制智能节点时快速制作防护外壳,缩短原型验证的装配周期。
