树莓派3D打印盒带可调摄像头支架

　　这套结构围绕桌面级FDM打印监控工位展开，核心是把树莓派主控、主动散热风道和Pi摄像头的可调支撑整合在同一壳体里，适配Octoprint这类打印机远程管理场景。实际产线或创客工坊里，3D打印设备往往需要长时间无人值守，树莓派负责采集打印进度、温度曲线和远程画面，壳体既要保护电路板，又要解决散热、走线和摄像头视角调整问题。

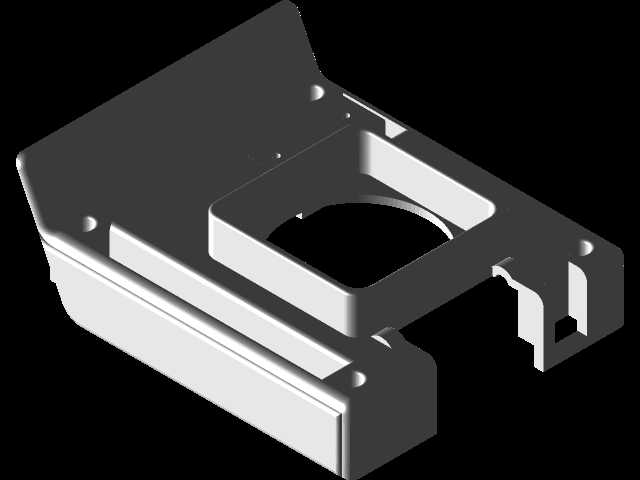

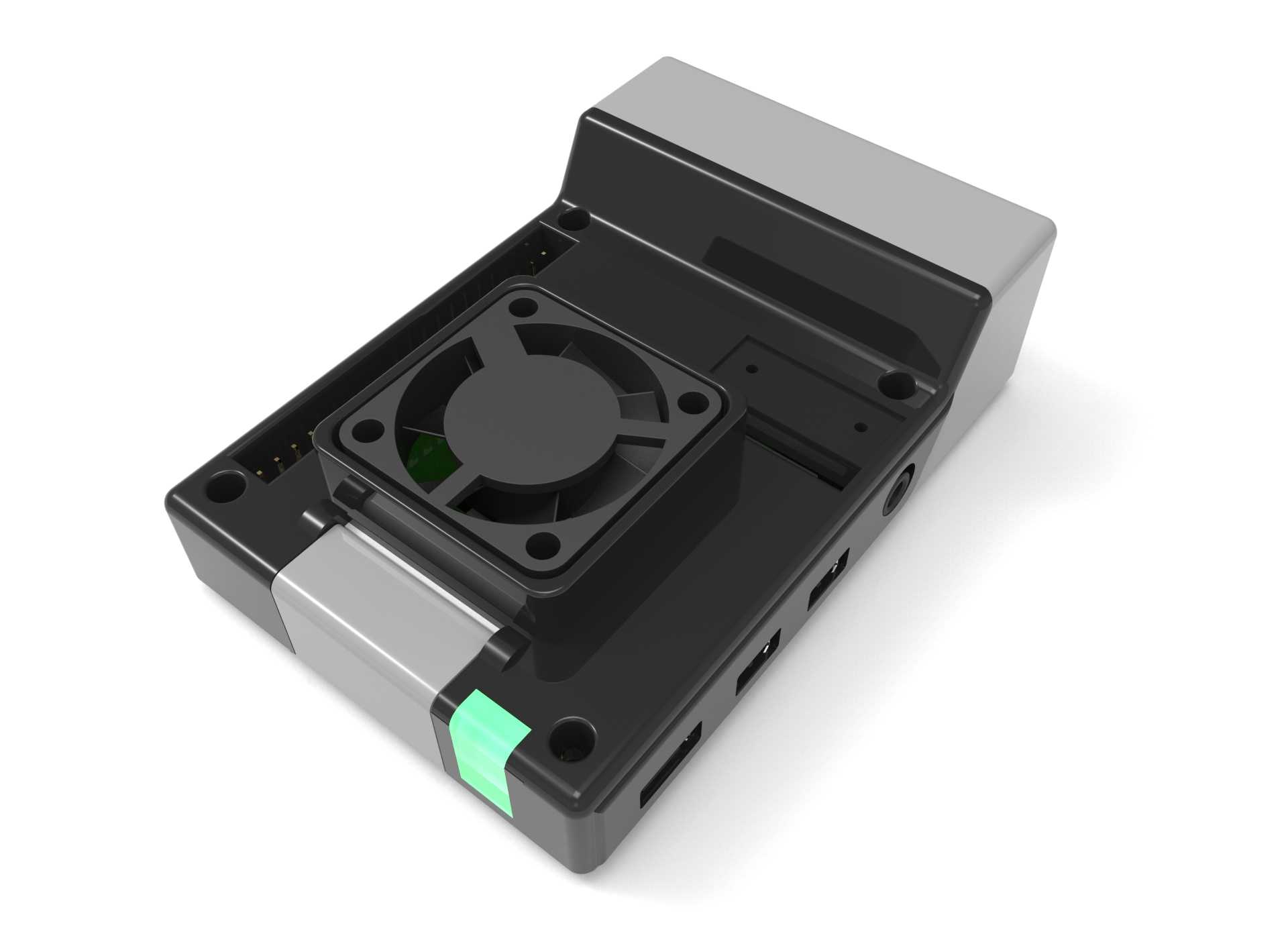

　　壳体主体采用开放式上盖加侧围围挡的布局，主板安装区预留了树莓派常用的固定孔位，孔位周围做了局部加厚凸台，避免打印件锁螺丝时出现应力发白。上方风扇安装位对应主板高负载芯片区域，风扇框与壳体一体成型出安装座，四角孔位匹配常规30mm/40mm小型轴流风扇，风路直接吹向主控和电源管理芯片，长时间连续推流时也能把结温控制在合理区间。

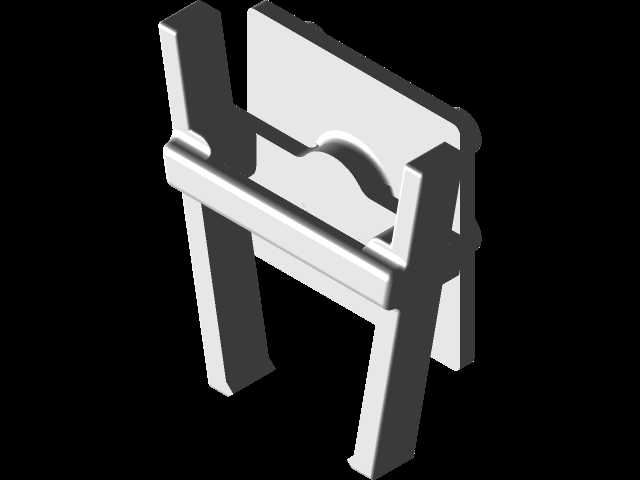

　　摄像头支架没有做成固定角度，而是通过可调支臂实现高度和俯仰角度的改变，支臂与壳体衔接处预留了锁紧间隙，装配后可以根据打印机成型平台的位置调整镜头俯角，让画面完整覆盖热床和喷嘴区域。支臂末端的摄像头安装位兼容Pi Camera的标准孔距，排线可以顺着壳体侧面的线槽走入主板接口，避免排线外露被打印运动机构剐蹭。

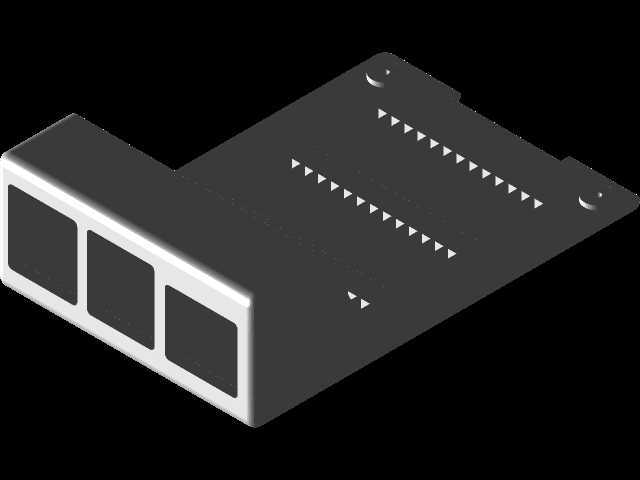

　　壳体侧壁开出了树莓派所需的接口避让槽，电源口、HDMI口、USB口和网口位置都对应主板实际排布，槽口边缘做了小倒角，插拔线材时不会卡滞。底部四角设计了垫脚安装位，既可以直接放置在打印机框架旁的平面上，也能通过扎带或螺丝固定在铝型材机架上，安装边界兼容2020、3030型材的常见间距。

　　从建模思路看，整体壁厚按FDM打印工艺设定在1.2mm到2mm之间，大面积平面做了局部加强筋，既减少打印翘曲，也保证壳体有足够刚性。风扇位和主板固定位的承重区域壁厚加大，支架活动部位则保留适当间隙，保证打印后不用二次大量打磨就能装配。壳体边角全部做圆角处理，既符合3D打印层积成型的工艺特点，也避免操作时割手。

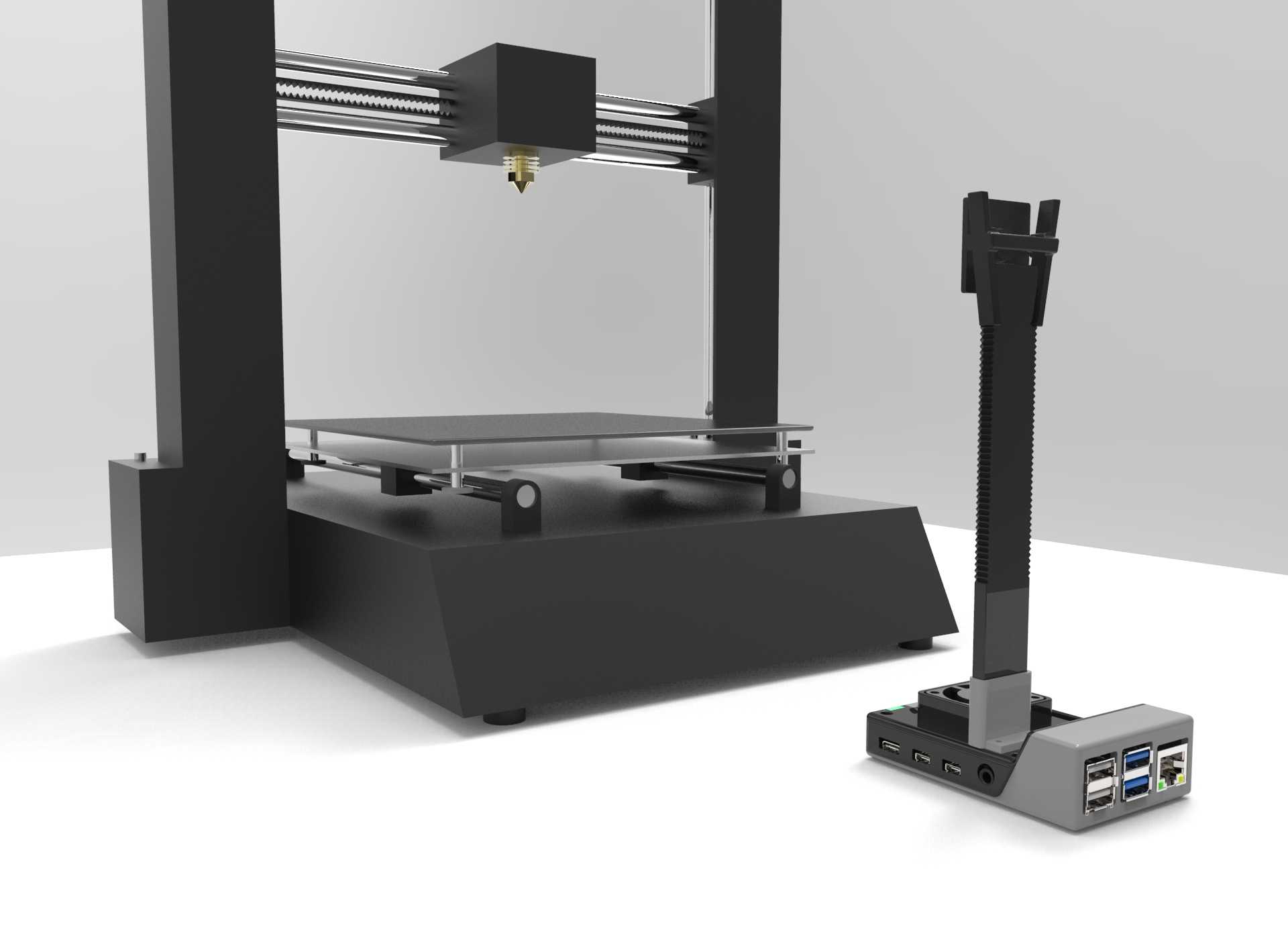

　　现场使用时，树莓派装入后，风扇供电可直接接主板针脚，摄像头排线沿内侧线槽固定，后盖围挡可以遮挡多余线材，让设备外观更规整。可调支架能够在不同尺寸的打印机上复用，不管是小尺寸桌面机还是大成型尺寸设备，都能通过调整支架高度获得合适的监控视角。整套结构把主控防护、主动散热、摄像头调节和机架安装几个需求合并在一件打印壳体上，减少了额外拼装零件的数量，也让现场布线和后期维护更方便。
