轻量化竞技机器人前悬架夹持转向总成

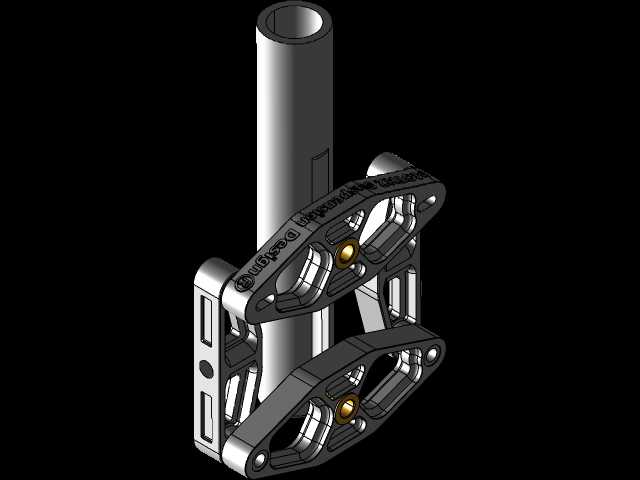

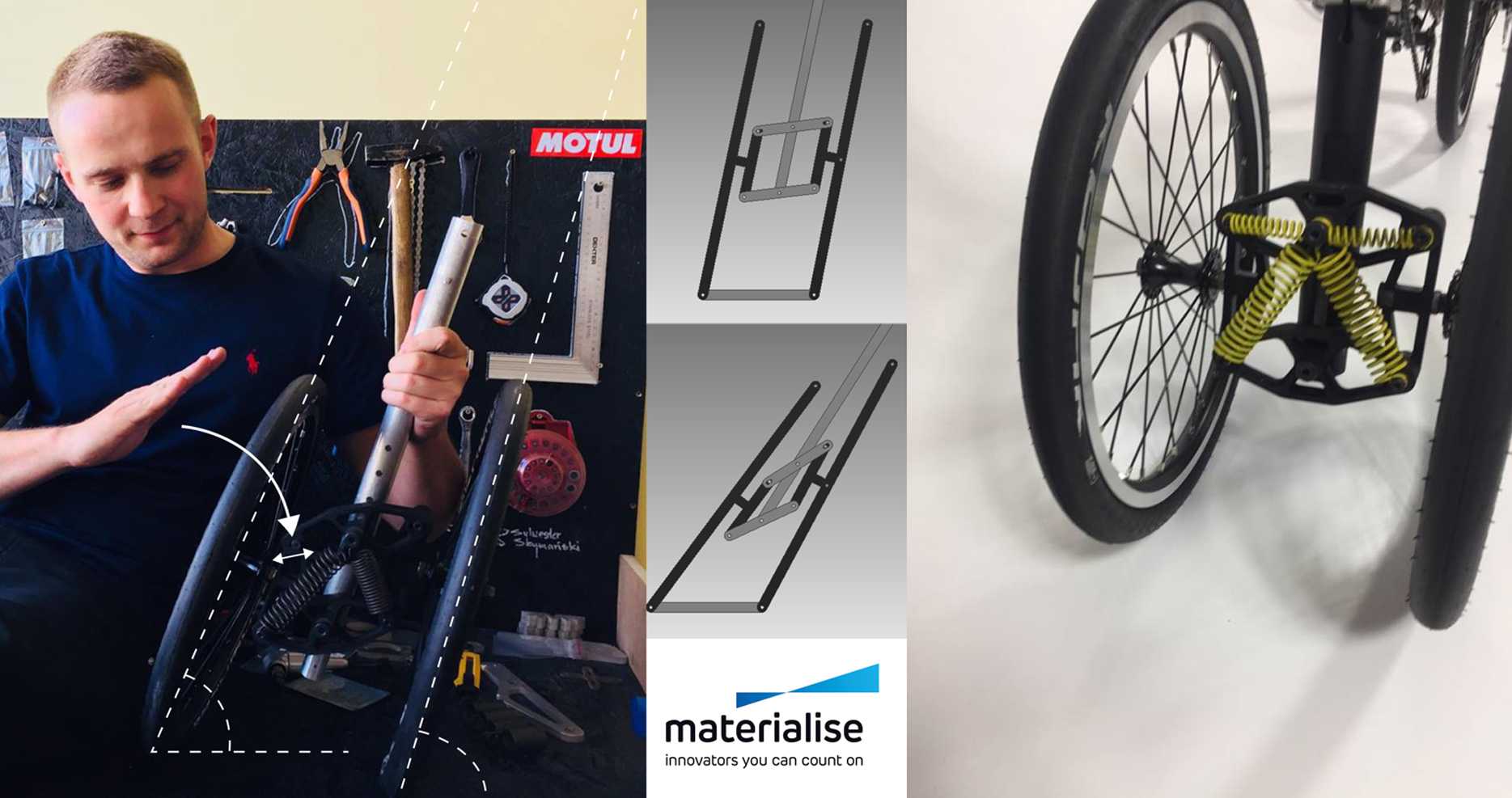

　　该结构面向小型竞技移动平台的前部承载与轮端连接场景，主要承担立管固定、双侧摇臂铰接、冲击载荷分散以及轮端姿态约束等任务。整体由中央竖向套管、上下两组镂空夹持臂、侧向铰接耳板、铜质衬套点位和加强筋壁组成，适用于需要在有限质量预算内保证刚度、抗冲击和装配可调性的机器人底盘前部。

　　从实际使用角度看，中央竖向套管用于与车身立柱或导向杆配合，承担悬架模块与主体框架之间的定位与传力。套管外壁保留较长配合面，可降低偏载下的局部接触应力；两侧支架通过环抱式轮廓包住套管，并在关键区域设置加厚壁面，使轮端受到的侧向冲击能够沿臂体、夹持区和立管逐级传递，而不是集中在单一螺栓孔位。上下臂并非简单平板件，而是采用连续变截面骨架形式，在铰接点、夹持点和外端安装点之间形成多条载荷路径。

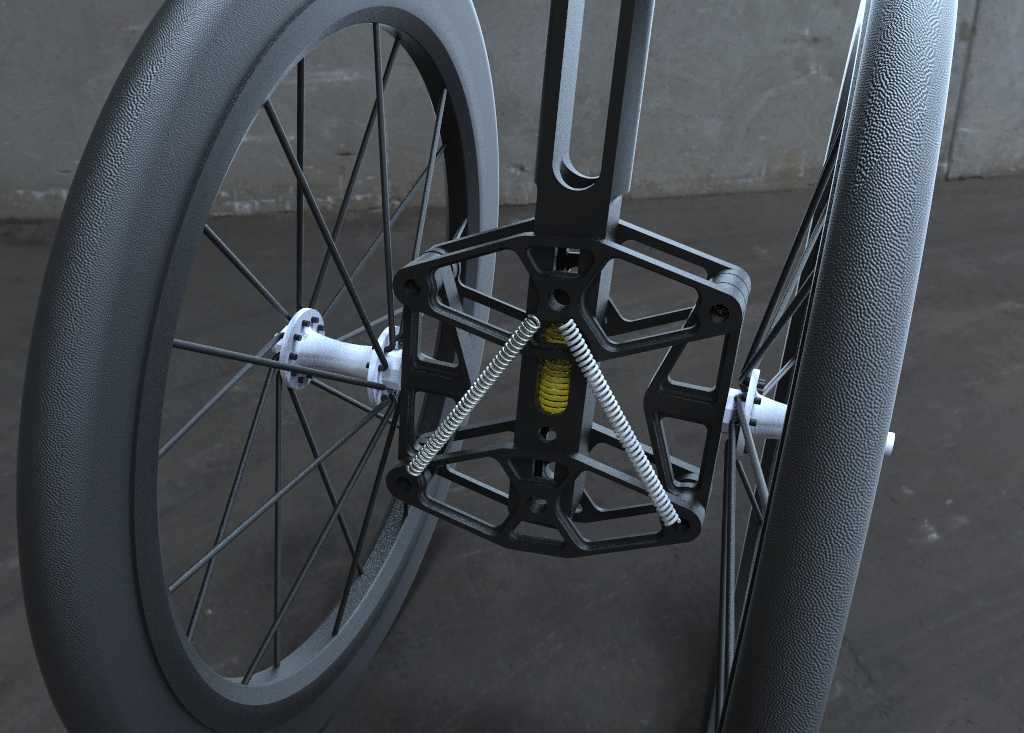

　　结构设计上最明显的特征是大面积镂空。镂空区域并非单纯减重，而是避开高应力传递带，在孔周保留封闭或半封闭加强边框。臂体外侧厚、内侧随形收薄，中间通过斜向筋条连接，使零件在弯曲和扭转工况下仍具有足够截面惯性矩。对于竞技类设备，碰撞往往不是稳定静载，而是短时、反复、带偏心角度的冲击，因此这种“骨架加边框”的处理比等厚薄板更适合控制弹性变形和永久变形。

　　上下夹持臂的端部设置了同轴铰接点位，孔内布置铜质衬套，可用于安装销轴、摇臂轴或轮端连接件。衬套位置略偏于臂体外侧，能够为轮边执行件、转向节或短轴留出装配空间。铰接孔周围做了凸台加厚，避免销轴在反复摆动中把薄壁孔口拉长。臂体边缘的小圆孔和槽口可用于线束绑扎、限位片安装或减重调节，也可在样机调试阶段作为附加支架的固定点。

　　安装边界方面，中央套管的外径决定了与立柱配合的基础尺寸，建模时需重点控制套管直线度、内外径同轴度以及支架环抱区域的开口间隙。上下臂相对套管呈近似平行布置，外端铰接孔的中心距决定轮端连杆几何关系，若用于转向或摇臂悬架，该尺寸会直接影响轮距变化、跳动轨迹和侧倾响应。侧向耳板上的开孔用于螺栓锁紧或销轴定位，装配时应保证两侧孔位同轴，否则会造成臂体卡滞、衬套偏磨。

　　在工艺实现上，该类复杂镂空件适合通过数控加工轻质金属板材或高性能工程塑料制成，也可在样机阶段采用增材制造进行结构验证。若选用金属材料，臂体边缘应去除尖角并控制孔口倒角，减少冲击裂纹源；若选用塑料或复合材料，则需在衬套孔处增加金属嵌件，以提高耐磨性能。铜套与支架孔之间建议采用压配或限位法兰结构，防止摆动过程中衬套旋转脱出。

　　从底盘布置角度看，该总成位于前部受力复杂区域，既要传递竖直方向的支撑力，也要承受转向、碰撞和落地冲击带来的横向力矩。竖向套管提供主轴方向定位，双侧镂空臂负责展开轮端安装宽度，中部夹持结构则把离散受力收拢到主承载管上。三者组合后，可在较小质量下形成稳定的空间框架，避免传统单片支架在侧向载荷下出现翻转。

　　建模时应注意实体之间的连续过渡，尤其是臂体与套管相交区域，不能只做外观贴合，需要保证壁厚闭合和载荷路径连续。镂空孔的圆角半径、筋条宽度、凸台高度和衬套孔长度都属于后续工程校核重点。若进入详细设计，可进一步结合轮跳行程、销轴直径、材料屈服强度和碰撞载荷，对孔边应力、臂体挠度以及套管夹持滑移进行校核，从而确定最终加工尺寸与紧固方式。
