异形流线型载具燃油储油箱结构

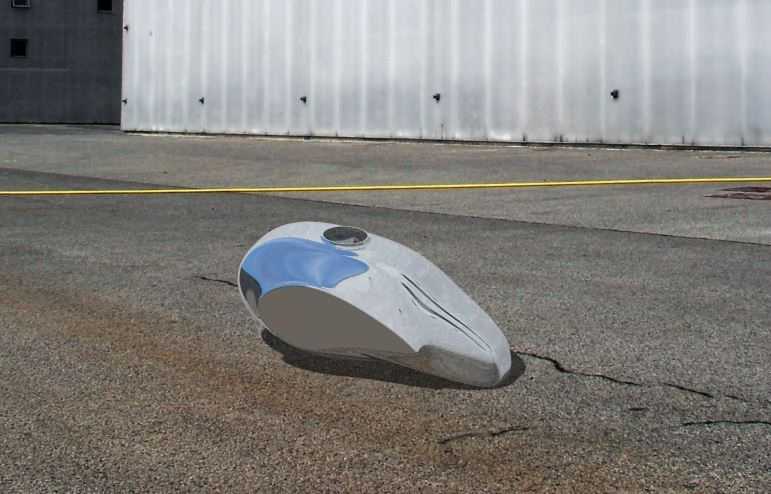

　　该储油部件面向轻量化小型载人载具的动力供油场景，整体采用贴合载具尾部包覆空间的异形流线曲面构型，没有采用常规工业油箱的方正盒体造型，所有外轮廓面均随载具尾部蒙皮的弧度走势做连续顺滑过渡，能够在不额外占用载具外部气动空间的前提下，最大化利用车架尾部的闲置包覆腔体容积。

　　从实际使用功能来看，箱体主体为全封闭储油腔，顶部凸起的带法兰环形接口为燃油加注口，接口边缘预留了多层环形安装止口，可直接压装密封橡胶圈后锁紧油箱盖，避免行驶颠簸过程中燃油溢出；箱体底部的大尺寸平直切面为安装贴合基准面，该面完全贴合载具尾部的承载托架平面，周边曲面的转折棱线处预留了隐式安装点位，可通过绑带或者侧向固定卡扣将箱体完全锁附在托架上，不需要在箱体主曲面额外凸出安装支耳，既保证了外表面的气动完整性，也避免了支耳突出占用周边布线、布置传动部件的空间。

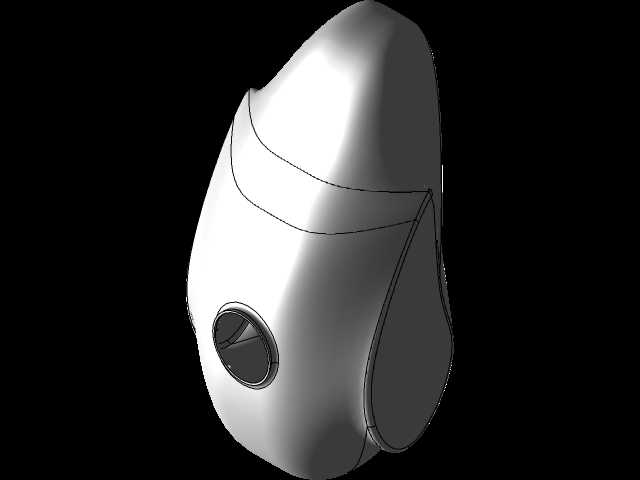

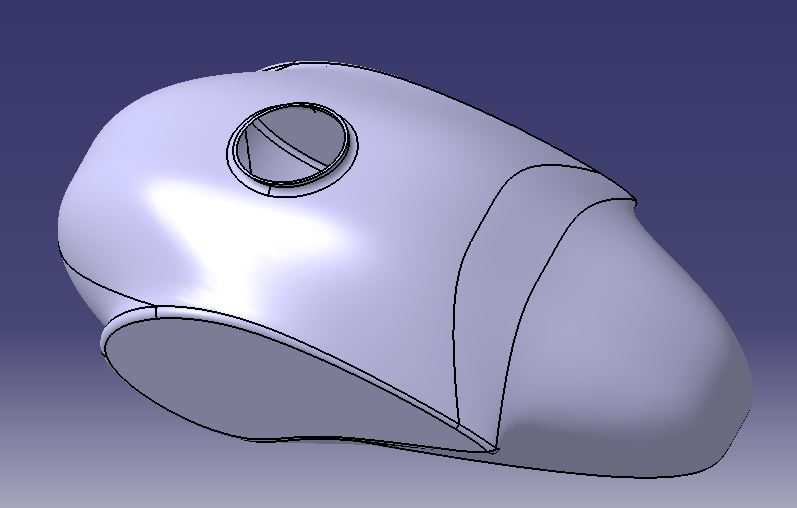

　　设计过程中首先要完成的是边界包络校核：先提取载具尾部车架、蒙皮、周边传动件的全部三维占位数据，将油箱的可活动空间全部限定在包络面以内，箱体所有外曲面和周边相邻部件的最小间隙控制在安全装配余量以上，防止载具运行振动过程中出现曲面摩擦干涉。曲面构建阶段优先采用多截面顺接的建模逻辑，沿着箱体长度方向截取多个不同轮廓的截面线，从底部平直安装面逐步向顶部圆润拱面过渡，侧面的两道纵向分型棱线并非装饰线条，而是曲面曲率的分界控制线：棱线一侧的曲面朝向载具外侧，匹配外部蒙皮的气动弧度，棱线另一侧的曲面朝向车架内侧，避让内部的车架管梁和走线空间，两道棱线同时也可以作为箱体成型时的加强筋结构，提升薄壳箱体的抗凹陷刚度，减少满载燃油时箱体侧壁的鼓形变形。

　　箱体的壁厚设计需要兼顾重量和刚度，整体壳体采用均匀薄壳结构，在加注口周边的环形区域做局部加厚处理，因为该位置需要反复旋拧油箱盖，承受周期性的扭转载荷，局部加厚可以避免接口位置出现应力开裂；底部安装贴合面的壁厚也略大于侧壁，承载整箱燃油的全部重量，避免长期承压出现底面凹陷。箱体内部不需要设置额外的复杂隔板，依托自身多曲面的转折构型就可以抑制载具加减速、倾斜姿态变化时燃油的剧烈晃动，降低燃油重心快速偏移对载具操控稳定性的影响。

　　安装边界方面，底部基准面的轮廓尺寸完全匹配托架的支撑范围，箱体前后两端的收窄造型分别避让前方的动力安装位和后方的尾部护罩，顶部加注口的凸起高度控制在蒙皮开孔的适配范围内，加注口轴线垂直于安装基准面，方便使用者在日常维护时直接打开盖体加注燃油，不需要倾斜操作。整个曲面造型没有尖锐棱角，所有转角位置都做了大圆角过渡，既降低了壳体成型时的应力集中风险，也避免了装配过程中锐边划伤操作人员或者相邻的管线部件。这类异形油箱的设计核心从来不是追求外观造型的独特性，而是在极其有限的载具尾部空间里，同时满足储油容积、安装固定、气动外形、使用维护四个维度的工程需求，每一段曲面的曲率变化都对应着周边部件的避让要求和箱体自身的刚度需求。
