标准开口型弹簧垫圈高精度三维建模作品

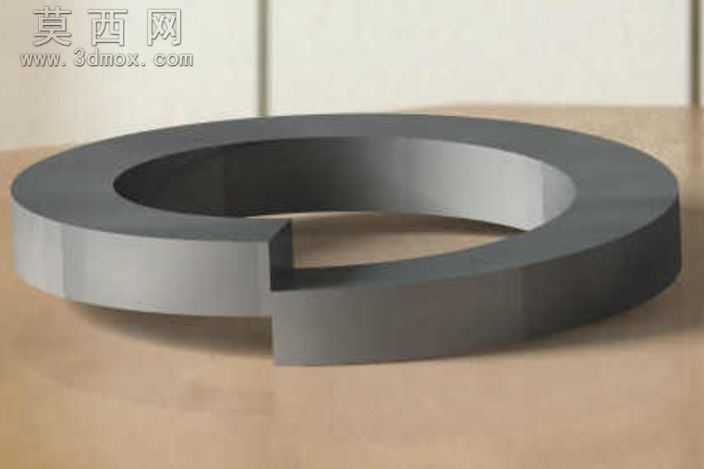

本作品为标准开口型弹簧垫圈的高精度三维建模成果，建模过程严格遵循机械行业标准件的尺寸规范，依托三维建模软件完成全参数化设计，可直接适配不同规格的螺栓连接装配场景。建模初期首先梳理弹簧垫圈的核心结构特征：整体为带开口缺口的环形结构，环体截面为规整矩形，开口处存在符合防松功能要求的错位角度，建模时首先绘制精准的环形基准草图，对内外径尺寸、环体厚度参数进行严格约束，通过拉伸特征生成基础环形实体，随后在对应位置绘制开口切除草图，通过布尔运算切除多余结构，同时对开口处的两个端面进行微小角度的偏转处理，还原弹簧垫圈在自由状态下的开口错位结构，精准匹配其依靠弹性形变张紧实现防松的功能特性。材质渲染阶段，为还原工业级弹簧垫圈的真实质感，选用经过淬火处理的弹簧钢材质参数，调整金属材质的粗糙度、反射率参数，还原金属表面经过热处理后的哑光银灰色金属质感，同时在环体边缘添加细微的倒角结构，避免尖锐棱角不符合实际加工工艺的问题，渲染过程中采用柔和的漫反射光照方案，清晰展现环体的厚度层次、开口处的结构细节，以及金属表面细微的加工纹理，让模型视觉效果贴近真实工业零件的实物状态。结构设计层面，模型完整还原了弹簧垫圈的核心功能结构：环形基体可套入对应规格的螺栓螺杆，开口错位结构在螺栓拧紧时会被压平，依靠自身弹性形变产生持续的张紧力，增大螺栓与被连接件之间的摩擦力，同时开口的尖角结构可嵌入螺栓头与被连接件表面，进一步防止螺栓受振动影响出现回转松动，建模时对所有尺寸参数设置可编辑关联，使用者可根据实际需求调整公称直径、环厚、开口角度等参数，快速生成不同规格的弹簧垫圈模型，适配各类机械装配的设计需求。整个模型无多余冗余特征，几何拓扑结构规整，无破面、错面等建模问题，可直接导入各类三维装配场景，也可用于生成工程图纸、开展装配干涉检查、进行有限元受力分析等后续工作，能够充分满足机械设计、产品演示、教学科普等多场景的使用需求。
