轴承高度检测专用测试夹具结构设计

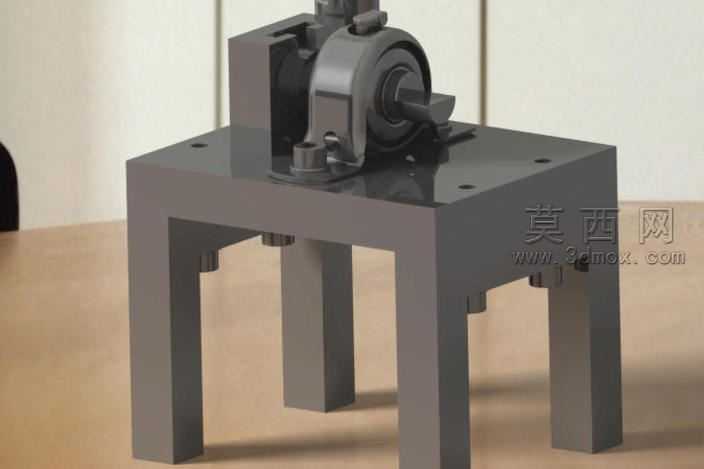

本测试夹具为轴承高度检测场景专用的工装结构，整体采用三维建模软件完成全参数化设计，建模过程中严格遵循机械加工公差配合要求，对各装配部件的配合间隙、安装定位基准做了精准的参数约束，确保模型可直接对接生产加工环节的图纸输出需求。渲染阶段采用金属哑光材质模拟实际工装的碳钢加工质感，对底座、定位立柱、轴承固定座等不同功能部件做了材质区分，底座部分做了磨砂氧化的材质效果处理，轴承定位压块部分做了发黑处理的材质表现，支撑腿部分做了精铣加工的金属光泽渲染，整体渲染效果贴近实际工装的成品视觉表现，能够直观呈现夹具的装配状态与外观细节。结构设计上，夹具采用四腿支撑的台式底座结构，底座台面预留多组定位安装孔位，可适配不同规格轴承座的固定安装需求，上方的轴承定位组件采用仿形限位设计，能够精准卡合带座轴承的安装基准面，避免检测过程中轴承出现位移偏移，保证高度检测数据的准确性。设计思路围绕轴承高度检测的实际作业需求展开，摒弃了复杂的冗余结构，所有部件均采用标准化机加工件设计，降低后续的加工制造成本，同时兼顾夹具的装夹便捷性，操作人员仅需将待检测轴承放置到定位槽内，通过侧边的快速压块即可完成固定，无需复杂的锁紧操作，能够有效提升轴承高度检测的作业效率。建模过程中对夹具的受力情况做了模拟验证，确保底座支撑结构在长期使用过程中不会出现形变，定位组件的重复定位精度能够满足检测公差要求，各连接部位的螺丝孔位、安装避让位均做了细节处理，不存在干涉问题，整体结构紧凑合理，既能够满足实验室抽样检测的使用需求，也可适配生产线批量检测的工位安装要求。
