数显卡钳配套电池仓防护端盖结构

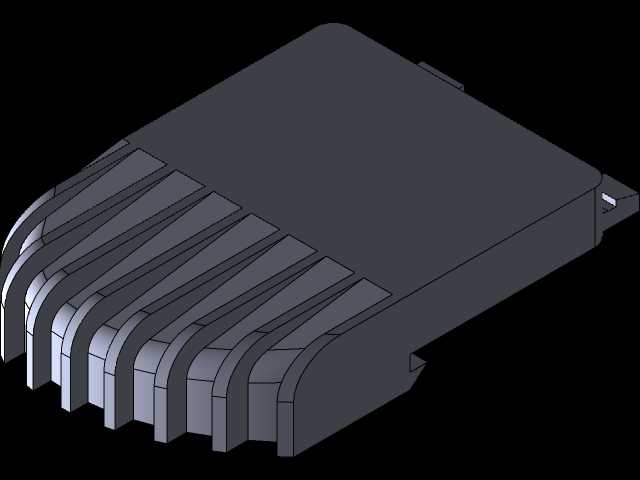

　　手持测量类器具在车间巡检、来料检验、机加工首件确认和装配工位复测中使用频率很高，电池仓端盖虽然只是量具本体上的小型外露件，却直接关系到供电稳定性、握持手感和日常防护可靠性。该端盖围绕数显卡钳尾部的电池容纳区域进行造型，主体采用扁平盒状轮廓，顶面保持连续平整，便于与量具外壳曲面顺滑衔接；靠近拆装操作的一侧设置多道平行防滑筋，筋条沿手指施力方向排布，使用者在拇指推动或旋扣时能够获得足够摩擦阻力，避免手上沾有切削液、油污时出现打滑。

　　从结构配合角度看，端盖的核心任务不是单独承载，而是在频繁开合与长期闭合之间取得平衡。盖板外缘需要贴合电池仓开口边界，内部设置与仓体对应的扣合边、限位面和止挡结构，使电池装入后不会因量具倒置、晃动或跌落而松脱。侧面与底面的小凸台用于定位，装配时可引导端盖沿规定方向进入，减少偏装；边缘过渡处保留圆角，既降低塑料件成型时的应力集中，也避免操作人员快速取放量具时被锐边刮擦。多道防滑筋并非单纯装饰，筋高、筋距和端部圆弧都要兼顾触感与成型可行性：筋距过密会积存铁屑和粉尘，筋条过高则可能在握持时产生明显硌手感，筋端尖角还会造成模具局部磨损。

　　设计这类仓盖时，先要明确量具尾部的安装边界。电池本体直径或厚度、触点压缩行程、仓壁厚度以及外壳包覆曲面共同决定盖板的内腔深度和外形高度。端盖不能侵入电池取放空间，也不能压到供电触点；闭合后，外表面应与相邻壳体基本齐平，使卡尺在工作台面推移、放入工具盒或与其他量具接触时不会形成突兀勾挂。对于经常在加工现场使用的数显量具，端盖还需考虑粉尘、冷却液飞沫和手部汗渍的影响，配合面通过搭接边形成简易遮挡，减少污染物直接进入电池仓。

　　建模过程中，主体块可先依据仓口轮廓建立基础曲面，再将外侧防滑区域拆分为连续筋条特征。筋条与主板交接处应设置小圆角，避免壁厚突变；端盖尾部和侧部的卡扣位置需与壳体槽位逐一核对，保证扣入时有明确到位感，同时拆卸时不需要过大外力。内腔侧壁不宜无差别加厚，应围绕扣合点和受力边保留必要刚度，其余区域控制均匀壁厚，以降低注塑收缩、翘曲和顶白风险。若后续需要开模，防滑筋方向、拔模斜度和分型线位置也要在数模阶段提前考虑，使外观面避免明显夹线，扣位处则预留修模余量。

　　实际选型与复刻时，工程人员更关注端盖与原量具仓体的互换性。仓口长度、宽度、深度以及卡扣间距属于关键边界，触点避让区和电池极性方向不能被盖板结构干扰；端盖闭合后的外露高度会影响量具平放姿态，若局部过高，卡尺放置在大理石平台或检验桌上时可能产生不稳。防滑区的弧度应贴合拇指推动轨迹，筋条末端逐渐收薄，可以在增强摩擦的同时保持外观连贯。整体结构没有复杂运动机构，但其尺寸链、扣合量和人机操作细节，恰恰决定了小型量具配件在长期现场使用中的可靠性。
