该控制旋钮针对老式太空电热器温控或功率调节部位的损坏替换而设计,核心作用是把人手的旋转操作传递到设备内部调节轴上,使操作者能够通过外部拨转完成加热档位、温度区间或开关位置的切换。旋钮本体采用一体式回转加拨柄的组合形态,外观没有复杂装饰,重点集中在握持、限位、轴孔配合和安装边界上,适合小批量自制、维修替换以及同类小型加热设备操纵件开发参考。
从使用场景看,这类零件通常位于电热器控制面板外侧,长期承受手指拨动、温度循环、灰尘附着和偶尔的侧向受力。原旋钮断裂后,设备虽然内部调节机构仍可工作,但外部缺少可靠操作界面,直接用手转动轴既不方便,也容易造成轴端磨损或误操作。新结构在设计时没有照搬标准圆形旋钮,而是结合原有设备的操作习惯,在圆盘基座上方设置偏置的拨柄,使手指捏住拨柄后即可获得明确的旋转力臂。拨柄顶部保留小孔,可作为成型工艺孔、减重孔或标记辅助结构,也能在实物制作时用于定位与检查。

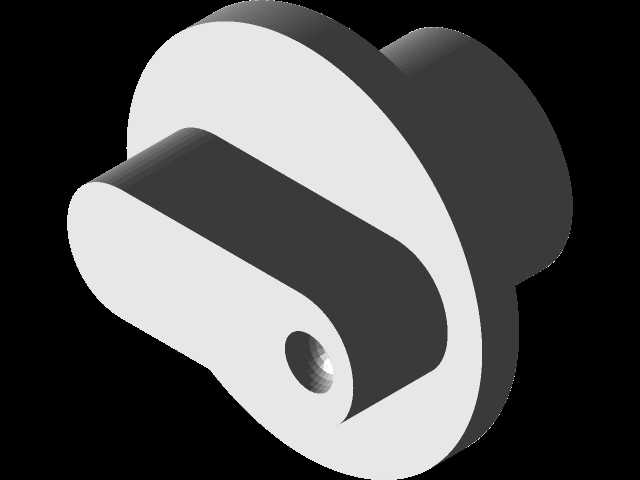

外形上,零件下部为带台阶的安装轴套,中部有一圈径向展开的圆盘法兰,上部为非对称凸起的操作拨块。圆盘法兰的作用不仅是形成旋钮外观面,更重要的是在面板外侧形成遮挡边界,减少灰尘、杂物从轴孔周围进入设备内部,同时在手指拨动时提供视觉参照。上部拨块与圆盘并非完全同心布置,而是形成类似指针的方向性轮廓,用户可通过拨块朝向判断当前档位位置。对于没有印刷刻度或刻度磨损的老设备,这种形状比单纯圆柱旋钮更容易识别转角,也能在低温、戴手套或视线不佳的情况下凭触感找到操作位置。
安装配合集中在下端轴套和内孔区域。轴套外圆用于穿过面板安装位或与原有护圈形成空间避让,内孔则承担与调节轴的扭矩传递。模型端部可见非圆孔特征,这种孔型比普通圆孔更适合传递旋转力矩,能够避免旋钮绕轴打滑。实际建模时,孔的截面形状需要围绕设备轴端实测尺寸建立,重点控制孔壁对边尺寸、导入倒角、轴向插入深度以及孔与外圆的同轴度。若用于3D打印制作,孔位通常需要根据材料收缩和打印层厚预留微量装配间隙;若用于注塑或机加工,则应进一步规定拔模斜度、孔口倒角和关键配合公差。
结构受力路径比较直接:手指作用在上部拨柄侧面,扭矩经拨柄根部传到圆盘主体,再由下部轴套和非圆内孔传递给调节轴。由于拨柄根部是扭矩传递的截面变化区,建模时该处不宜形成尖锐转角,应保持连续圆角或平滑过渡,以降低反复拨动时的应力集中。圆盘与轴套相接的环形区域同样是承载部位,壁厚应避免突变;从模型形态看,下部采用多级台阶圆柱,既能够满足插入面板后的轴向定位,也能通过不同直径形成止挡面,防止旋钮过度压入面板。
尺寸边界方面,设计时需要同时确认四个空间条件:一是圆盘法兰直径要覆盖原面板开孔并留有足够遮蔽边,避免安装后露出过大间隙;二是下部轴套直径和长度要适配面板厚度及内部空间,不能与电热器内部支架、导线或温控器壳体干涉;三是上部拨柄高度应高于面板周边结构,保证手指能够完整接触,但又不能过高,以免受碰撞后产生较大弯矩;四是内孔深度要覆盖调节轴的有效配合段,使扭矩传递不依赖端部单点接触。对于维修件而言,这些边界往往比外观曲面更关键,因为老旧设备内部空间紧凑,任何轴向或径向尺寸偏差都可能导致旋钮装不上或转动受阻。
建模思路上,可以先按调节轴轴线建立主体回转特征,完成下部轴套、中部圆盘和底部止挡台阶,再在上部叠加拨柄实体。拨柄两侧应形成适合指腹接触的平直或微弧面,前端与圆盘外缘之间保留圆滑连接。非圆轴孔建议在主体完成后切除成型,并在孔口加入导入倒角,便于实物装配时快速对准。若后续需要打印验证,可将模型按实际装配方向摆放,重点检查孔层纹对配合的影响;若需要批量生产,则可在圆盘背面增加加强筋或减薄窝腔,但加强筋不能干涉面板,也不能削弱轴套根部强度。
该旋钮的功能特性在于结构简单、方向性强、替换适应性好。它不依赖额外紧固件即可通过轴孔配合完成安装,外形轮廓能够直观指示档位,下部台阶提供轴向定位,圆盘法兰承担防护和遮蔽作用。对于电热器、暖风机、小型温控箱以及类似采用旋转调节轴的民用设备,这种设计思路都具有参考价值:先从原机轴端、面板开孔和操作空间反推零件边界,再围绕扭矩传递、手指操作和成型工艺建立实体,能够使维修替换件在尺寸受限的条件下获得稳定可靠的使用效果。
