HHO干电池实验集成箱体结构设计

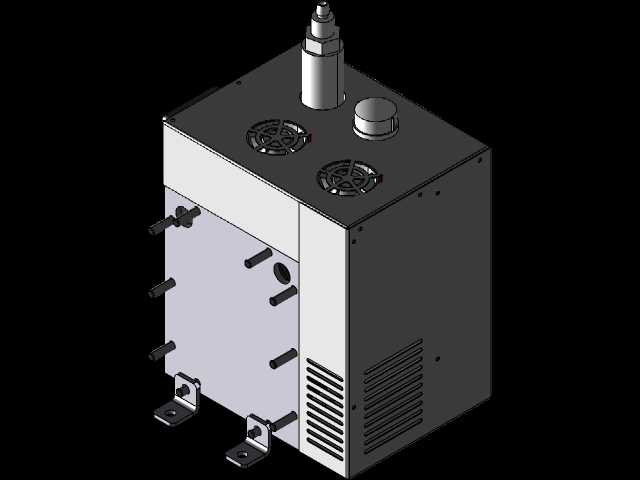

　　这套集成式实验箱体围绕HHO气体干电池的原理验证需求搭建，整体采用方正柜式布局，把电解反应腔体、气路输出组件、散热单元、电气接线端全部整合在封闭金属壳体内，面向实验室小体量产气试验、干电池结构迭代测试场景使用，不需要额外搭建分散机架，单台设备即可完成气路引出、工况散热、外部管路对接的全部基础功能。从结构布局来看，箱体顶面集中布置核心外露功能件：居中靠后位置竖立带多层阶梯接头的主气路输出柱，柱体采用分段螺纹衔接结构，可适配不同管径的输气软管，输出端顶部预留锁紧螺母位，方便外接止回阀、流量计或者气体干燥组件；输出柱旁设置圆形旋盖式加注/检测口，盖体带滚花防滑边，无需专用工具即可手动开合，用于补液、电极状态检查或者压力测点接驳。

　　顶面两处对称开设轴流风扇安装位，风扇采用嵌入式沉台设计，扇框完全落入顶板开孔内，周圈预留螺丝固定孔位，风扇下方正对箱体内部电解核心发热区，热风直接向上排出，避免热量在密闭壳体内积聚；顶板四角预留装配螺丝孔，方便后期加装防尘罩或者气路防护架。箱体正面侧面板预留多组横向贯穿的电极接线柱与管路接口，接口分上下两排错落排布，不同口径的接头分别对应电解液循环通路、电极供电端、辅助检测气路，接线柱向外伸出足够长度，方便外接电源线、传感器线束时锁紧螺母，不会出现工具与侧板干涉的问题；面板下部冲压多组平行通风格栅，格栅采用百叶窗式折弯结构，既保证冷空气从下部进入箱体形成自下而上的散热风道，又能阻挡大颗粒杂物溅入内部，格栅走向与风扇排风方向匹配，

　　风路阻力控制在较低水平。箱体底部两侧伸出折弯成型的L型安装脚，脚座上开设长圆形安装孔，孔位预留调节余量，既可以通过膨胀螺栓固定在实验台基座上，也能适配小范围的孔位偏差，安装脚与箱体主体采用折弯一体结构，承托整台设备重量时不会出现局部变形；箱体侧板采用薄钢板折弯拼焊结构，侧边折边做隐藏式螺丝固定，外表面无突出尖锐棱边，搬运过程中不会划伤管路或者线缆。设计阶段优先考虑实验场景的改装便利性：所有外部接口都集中在正面与顶面，操作人员站在设备单侧即可完成全部管路、线路接驳，不需要绕设备操作；箱体内部预留充足的冗余空间，后期更换不同规格的电解极板组、加装液位传感器、温度探头时，不需要重新加工外壳，仅需调整内部安装支架即可；

　　壳体各面板采用可拆分装配结构，拆开侧边固定螺丝即可掀开顶板，对内部腔体进行清理、维护或者极板更换。外形边界控制在小型实验设备的适配范围内，整体占地面积不足常规实验台的单工位区域，高度方向以顶部气路接头为最高点，预留出外接管路的弯曲半径空间，安装时设备后侧与墙面预留少量散热间距即可，正面接线区域留出操作空间，方便双手完成接头锁紧操作。箱体侧面的格栅开孔位置避开内部核心腔体的安装区域，不会出现格栅与内部零件干涉的问题，所有外露金属件都做圆滑过渡处理，实验过程中频繁插拔管路也不会割伤气管。这套结构没有采用复杂的异形曲面，全部以平板折弯、标准机加件装配为主，加工成本低，改装灵活性强，完全贴合原理验证阶段需要频繁调整内部组件的使用需求，散热风道、接口布局、安装固定三个核心维度都匹配实验室小体量产气装置的实际使用习惯。
