密尔沃基M18蓄电池适配连接接头结构

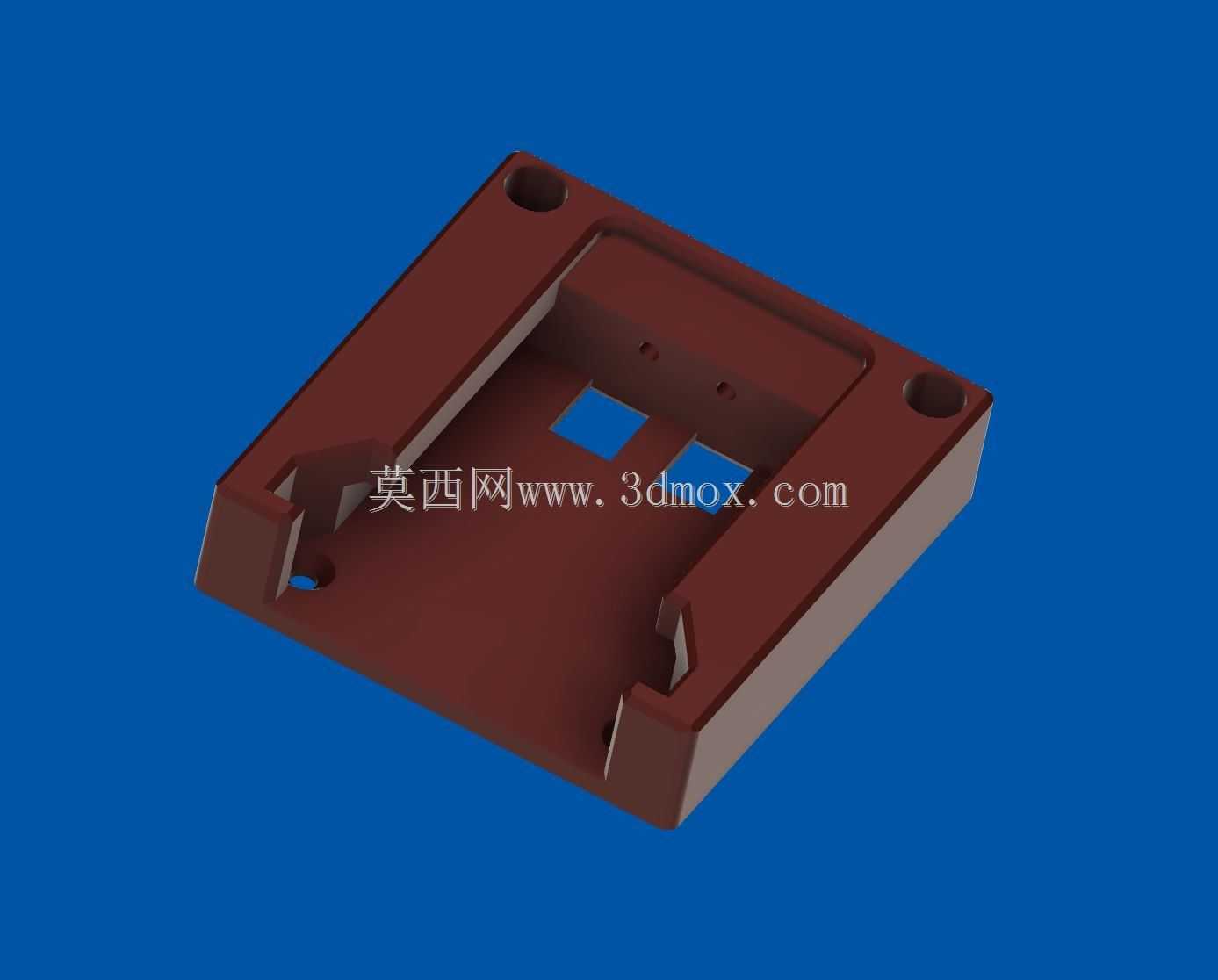

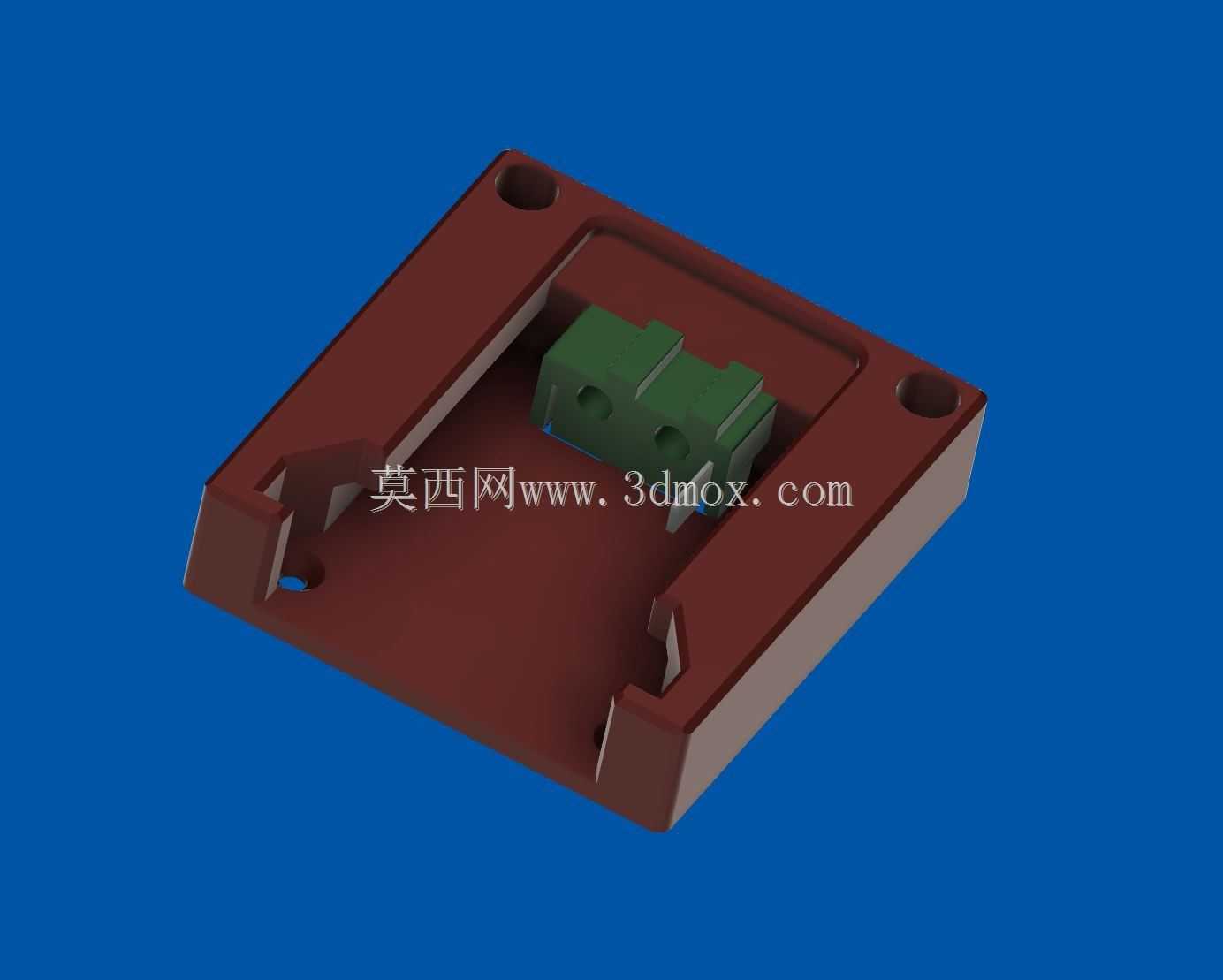

　　在手持电动工具户外作业、小型移动供电站搭建、DIY便携电源改装的场景里，密尔沃基M18系列18V电池的取电连接一直是容易被忽略但直接影响供电可靠性的环节。常规临时搭线的方式不仅容易出现端子松脱、接触电阻过大导致的压降问题，裸露的导电部位还存在短路风险，尤其在工地、维修现场这类多粉尘、易磕碰的作业环境下，无防护的接电方式很容易引发供电中断甚至安全隐患。这套适配接头的设计，完全围绕M18电池的原生卡扣结构做匹配，主体滑动卡扣部分完全复刻原厂电池座的卡位尺寸，安装时可以顺着电池本体的导向滑槽直接推入，到位后和原厂电动工具的锁止逻辑一致，能听到清晰的卡位反馈，不需要额外螺丝或者绑带固定，徒手就能完成拆装，和电池本体的配合间隙控制在0.

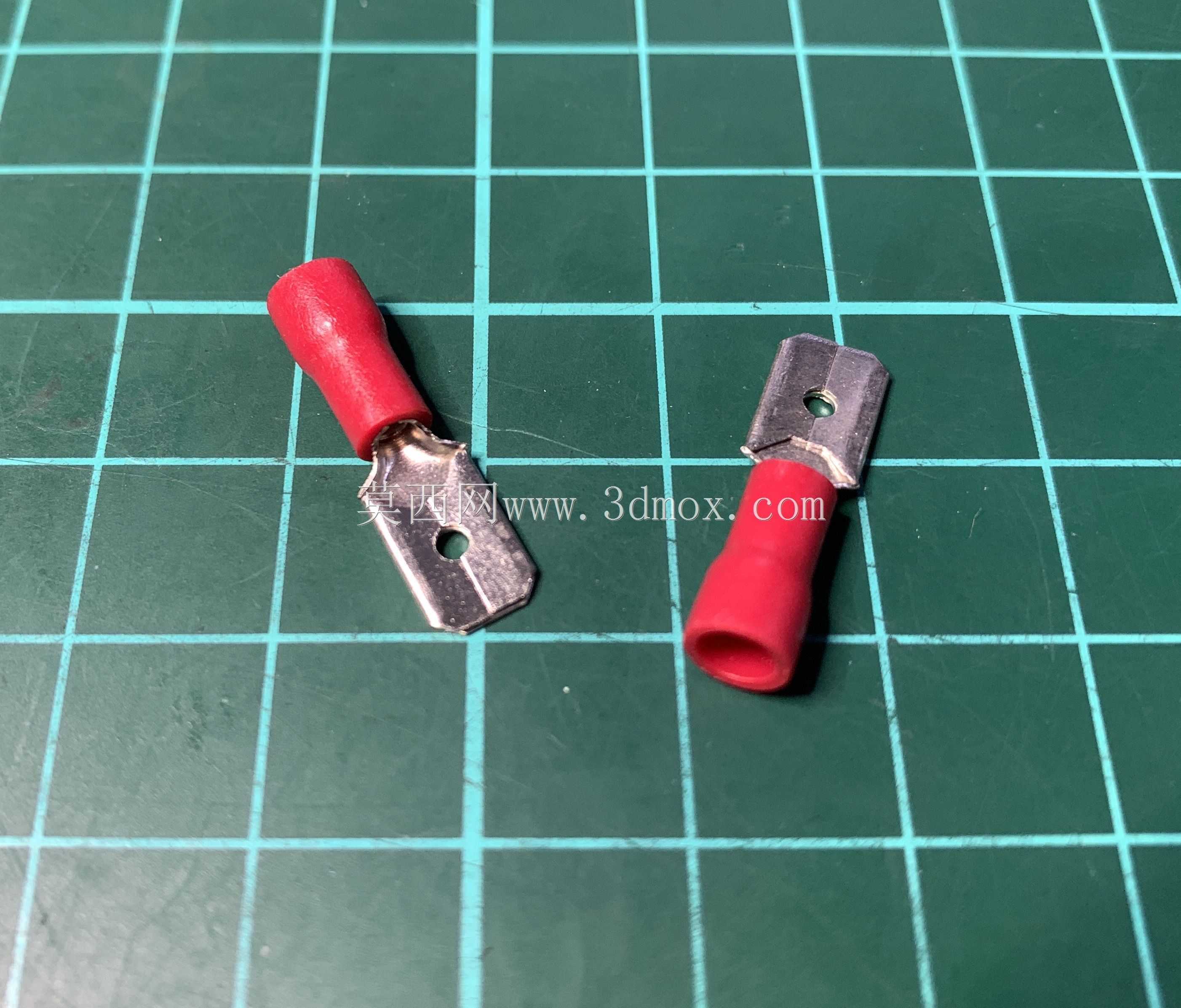

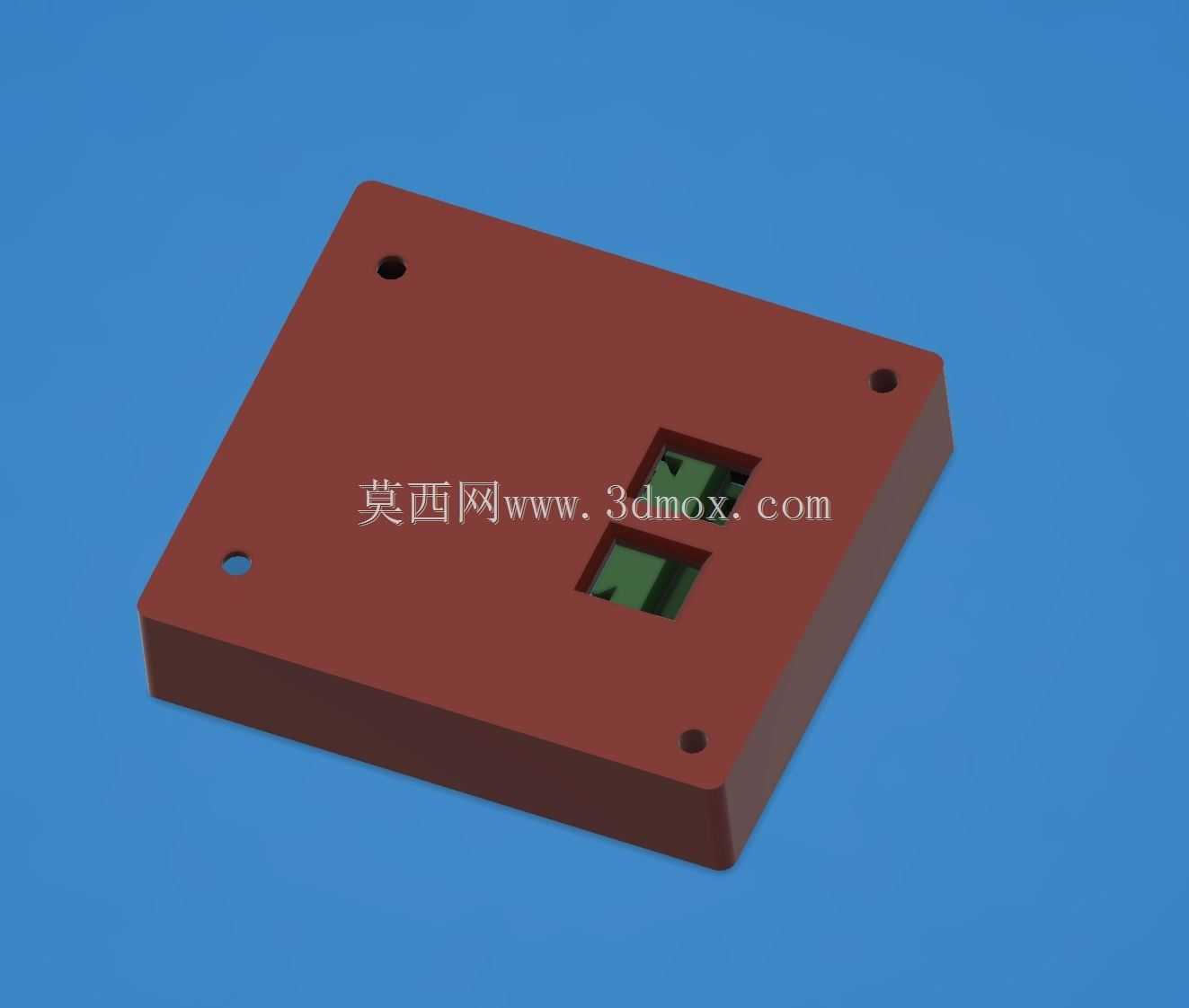

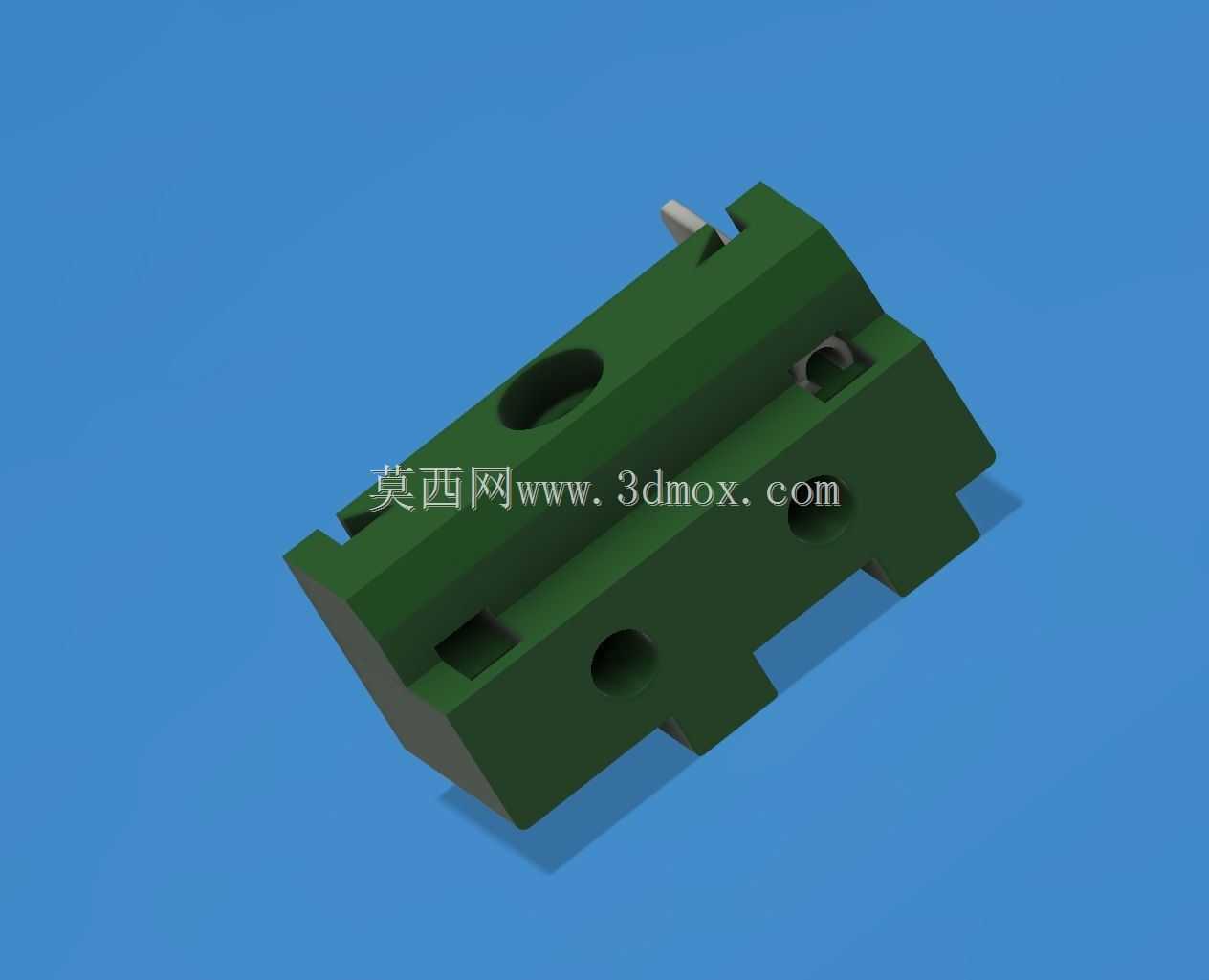

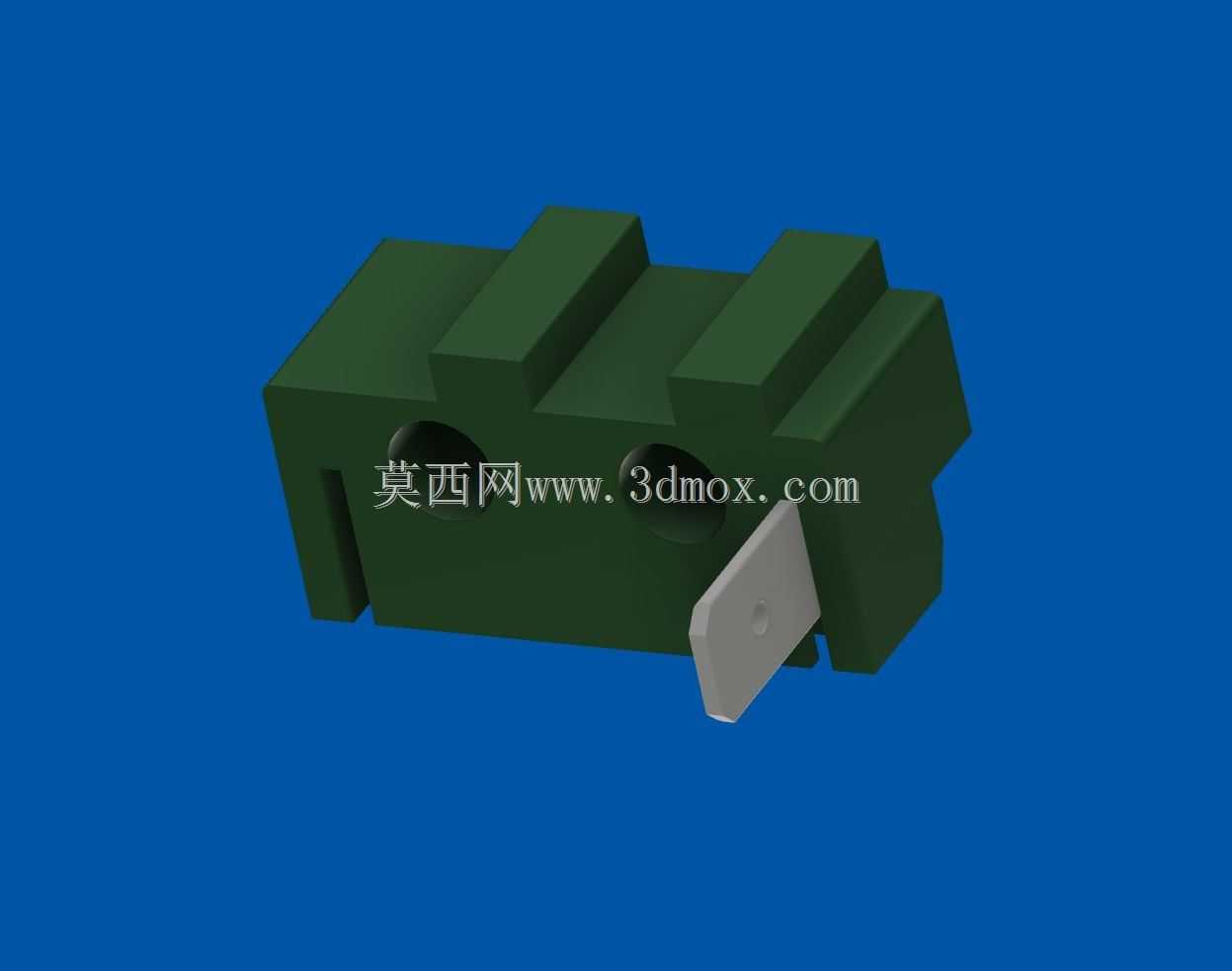

　　2mm以内，日常作业中的晃动、磕碰都不会导致接插件松脱。整套接头分为两个独立功能部件，卡扣基座负责和电池本体的机械固定，电气连接部分采用汽车级3mm红色刀片式连接器作为导电端子，这种端子本身是汽车电路里常用的成熟接插件，载流能力完全覆盖M18电池常规输出的电流区间，接触电阻稳定，长期使用也不会出现氧化导致的接触不良问题。端子和外接导线的连接采用压接加焊接的双重工艺，避免大电流工况下导线脱焊；端子外侧设计了分体式红色绝缘隔层，安装时可以预先加热软化绝缘层套入端子基座，装配完成后绝缘层会卡在两个结构件之间，完全包裹住导电部位，既避免了拆装过程中误碰导电部分的风险，也能阻挡现场的粉尘、金属碎屑进入端子间隙造成短路。

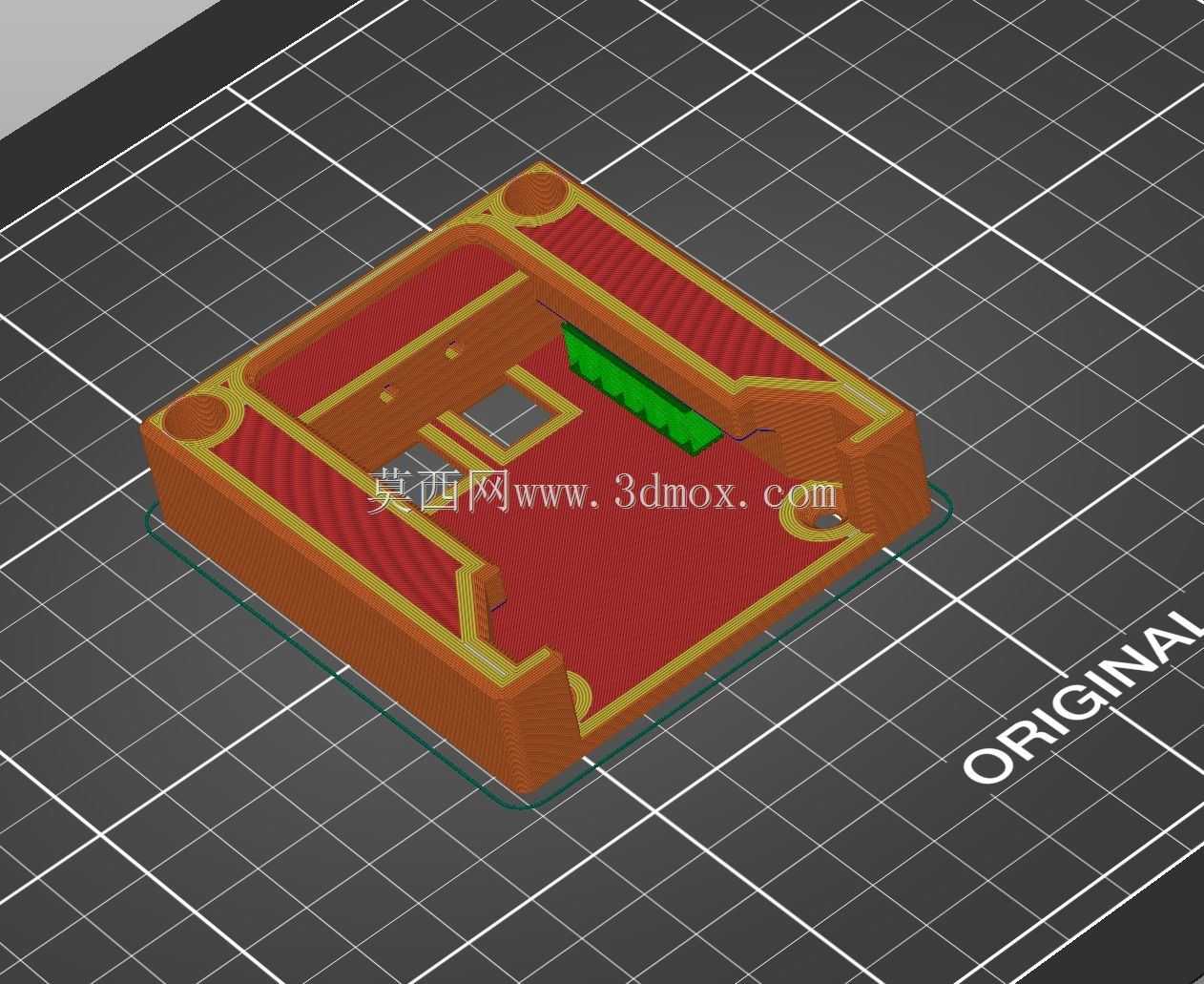

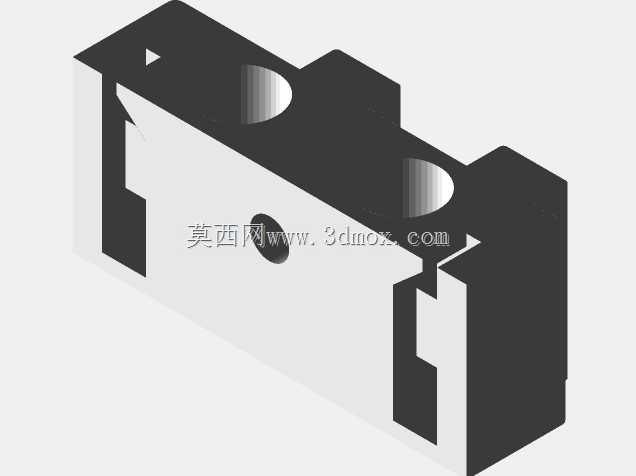

　　设计过程中充分考虑了3D打印的工艺特性，和电池直接配合的卡扣基座部分，采用PLA材质打印即可满足日常使用的强度需求，打印时层高设置为0.2mm，填充率30%就能达到足够的结构刚性，配合常规的打印支撑就能完整成型，不需要复杂的后处理；直接承载导电端子的电气端部件，因为长期和导电端子接触，存在一定的发热工况，选用PETG材质打印更合适，同样0.2mm层高、30%填充率的参数下，PETG的耐热性和抗蠕变性能更好，长期使用不会因为端子发热导致基座变形，影响端子的固定精度。从安装边界来看，整套接头安装完成后，完全贴合M18电池的端面轮廓，不会超出电池本体的侧边宽度，接头的出线方向垂直于电池端面，外接导线可以顺着电池侧面排布，

　　不会和电池安装到工具、充电器时的卡位产生干涉，就算是多块电池并排摆放做并联扩容，相邻电池的接头也不会出现互相磕碰挤压的问题。实际使用时，不需要对原有M18电池做任何改装，直接把接头卡入电池端就能完成取电，外接的刀片式公端可以直接匹配对应规格的汽车用连接器，不管是给外接设备供电，还是做多电池的并联扩容，都能快速完成接线，拆卸时只需要按压接头上的解锁卡扣，就能和拆原厂工具电池一样把接头取下，不会在电池上残留任何改装痕迹。针对现场作业的复杂工况，接头的卡扣边缘做了1.5mm的圆角过渡，不会因为频繁拆装出现边缘崩裂的问题，绝缘隔层和基座的配合面设计了0.15mm的过盈量，装配完成后不会因为震动出现绝缘层移位，就算是在低温户外环境下使用，PLA和PETG材质的抗冲击性能也能满足日常作业的磕碰需求，不会出现低温脆裂的问题。
