带侧置书写板的培训折叠座椅结构

　　这套座椅结构面向集中培训、短期授课、会议旁听和考场布置等高频周转场景，主体由红色座靠构件、黑色弯折钢管框架以及右侧可翻折的浅色书写板组成。它不是单纯的休闲椅，而是把坐靠支撑、临时书写台面和快速收纳能力整合在同一套家具结构中，适合在教室、企业培训室、社区活动中心、临时会场等空间内成排使用。

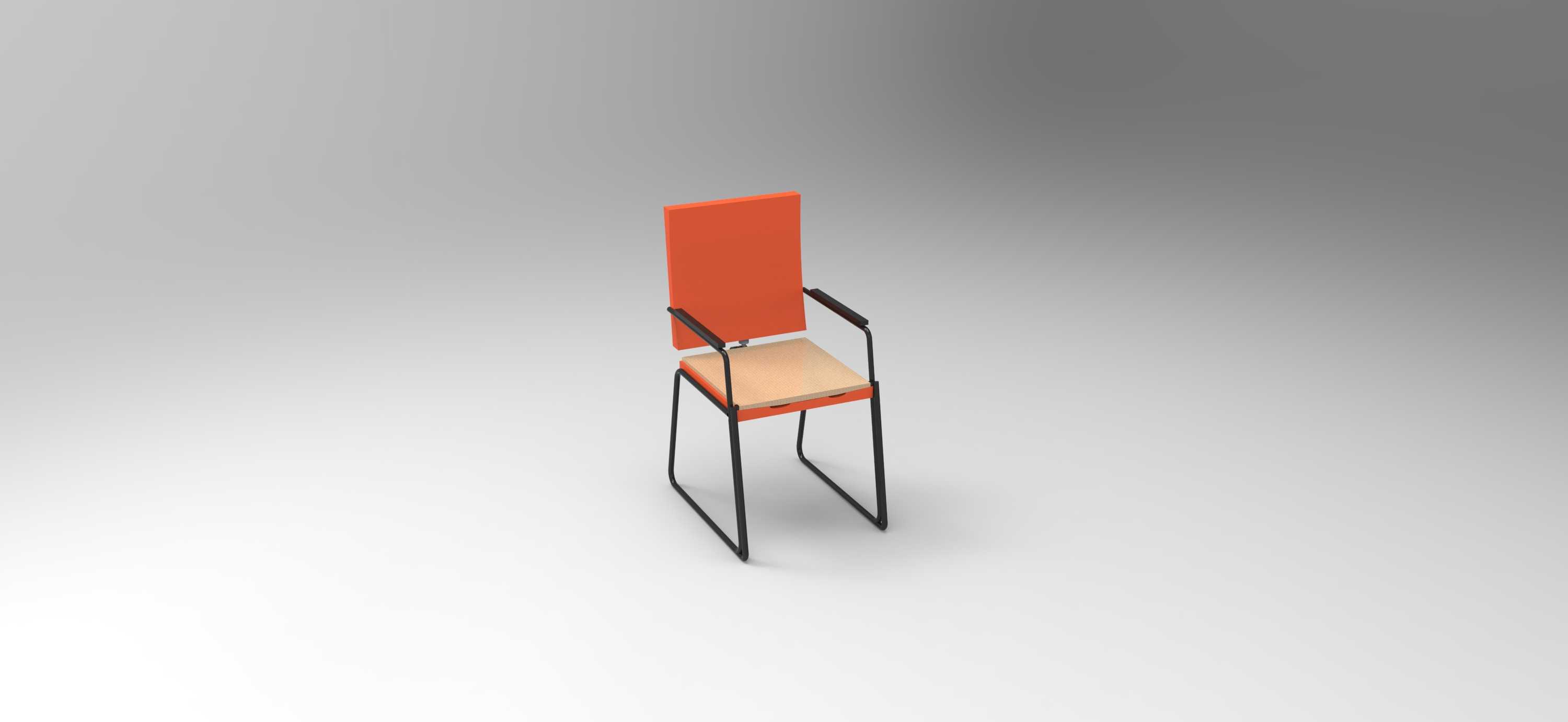

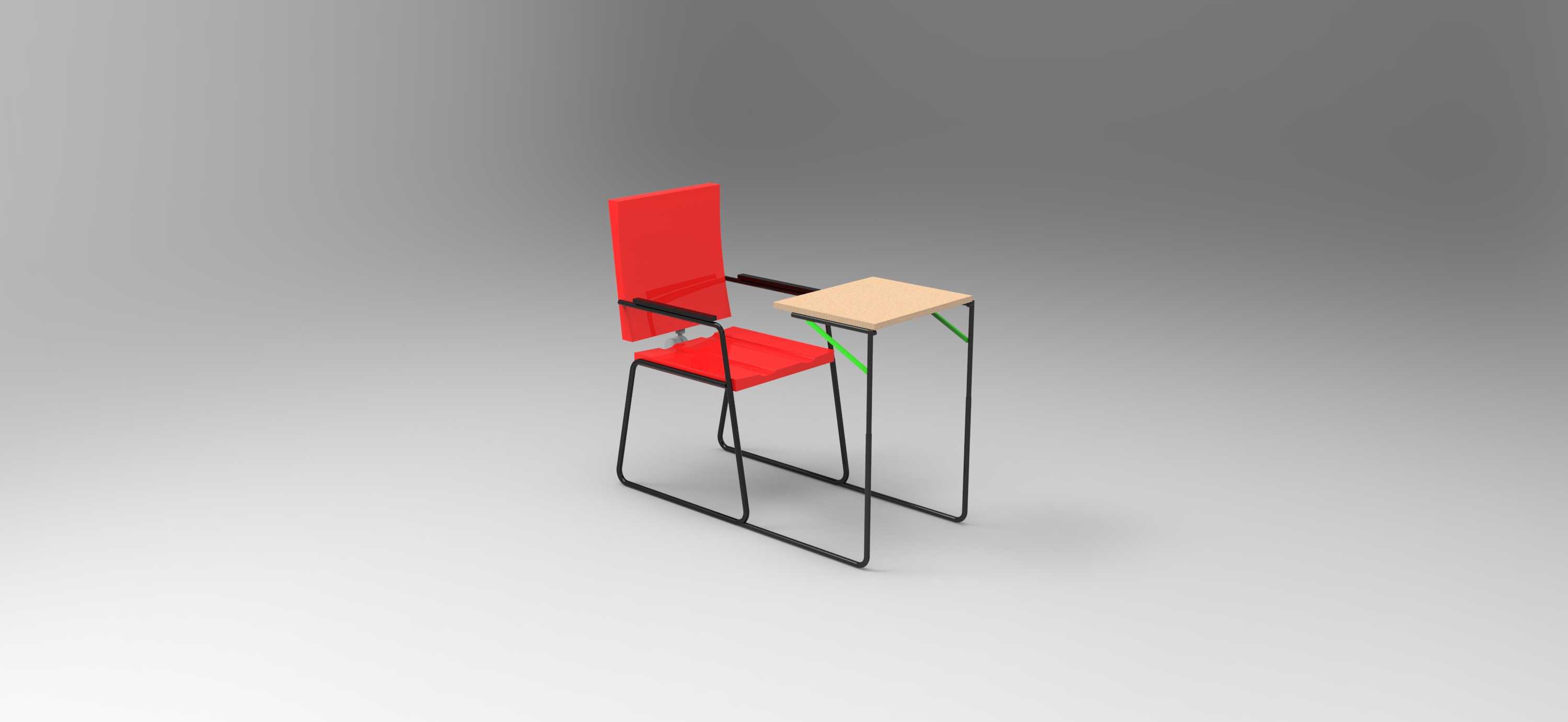

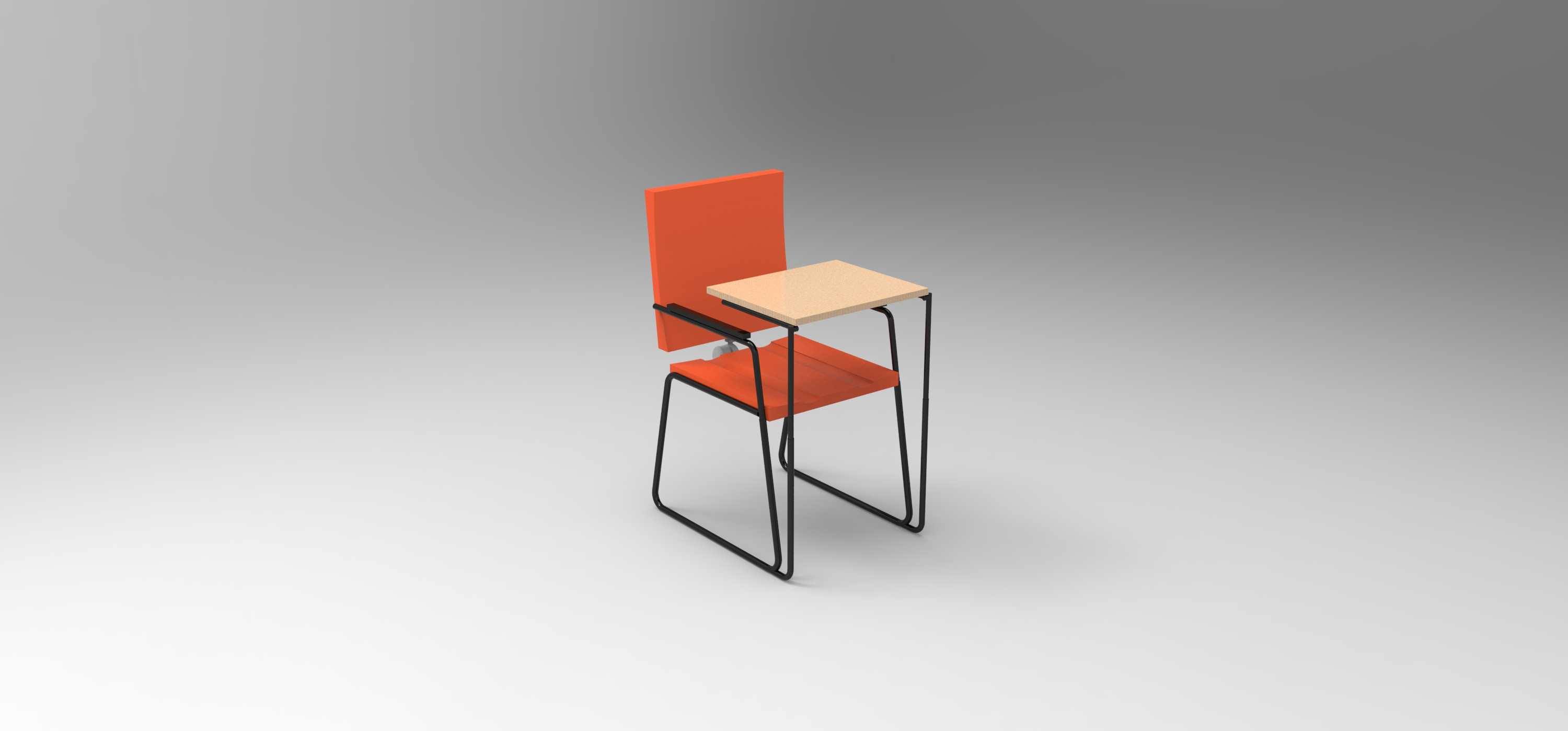

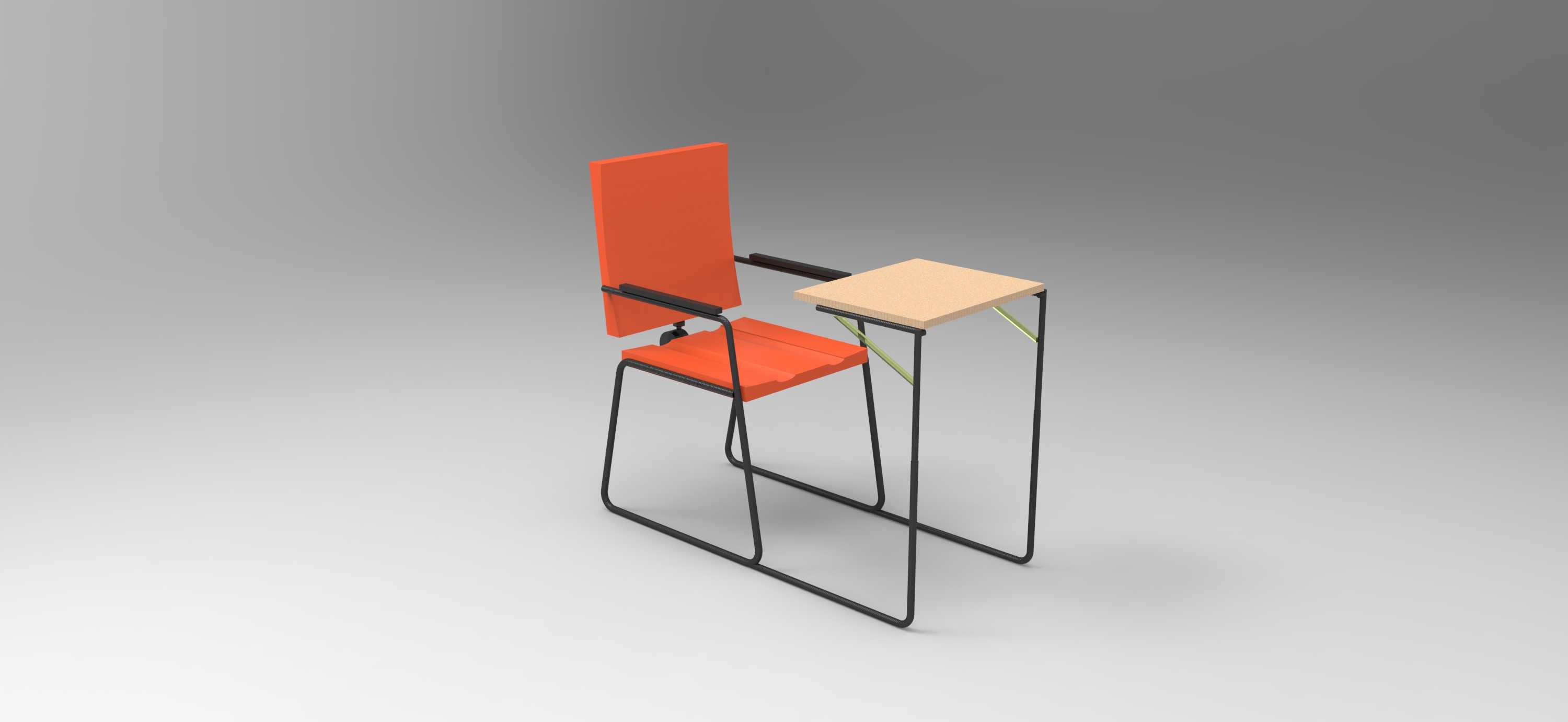

　　从实际使用逻辑看，座椅的核心约束在于占地边界、腿部通过空间和书写板展开后的干涉范围。座面承担人体主要竖向载荷，靠背提供后倾支撑，两侧扶手在落座和起身时承担侧向扶持力。右侧书写板通过支架连接到椅架，使用时转到人体前方偏侧位置，形成放置笔记本、试卷、平板或资料的小台面；不用时可向上或侧向翻起，减少通道占用。建模时需要重点表达板件与支架之间的铰接关系，明确翻折轨迹，避免书写板在转动过程中与扶手、座面边缘或使用者腿部发生碰撞。

　　钢管框架采用连续弯折和焊接组合的思路，底部形成前后连通的 sled 式支撑脚。这种结构不需要单独配置四只脚轮或复杂调节件，落地接触面积较大，在平整地面上具有较好的抗滑移能力。框架前腿向上延伸承接座面，后侧杆件继续升高并固定靠背，侧向杆件则承担扶手和书写板支架的安装基准。管线走向在外观上简洁，受力路径也比较直接：人体重量通过座面下方支撑点传到两侧立腿，再沿底部横管分散到地面；靠背受到的后倾力则由后背立管与座架连接区承担。

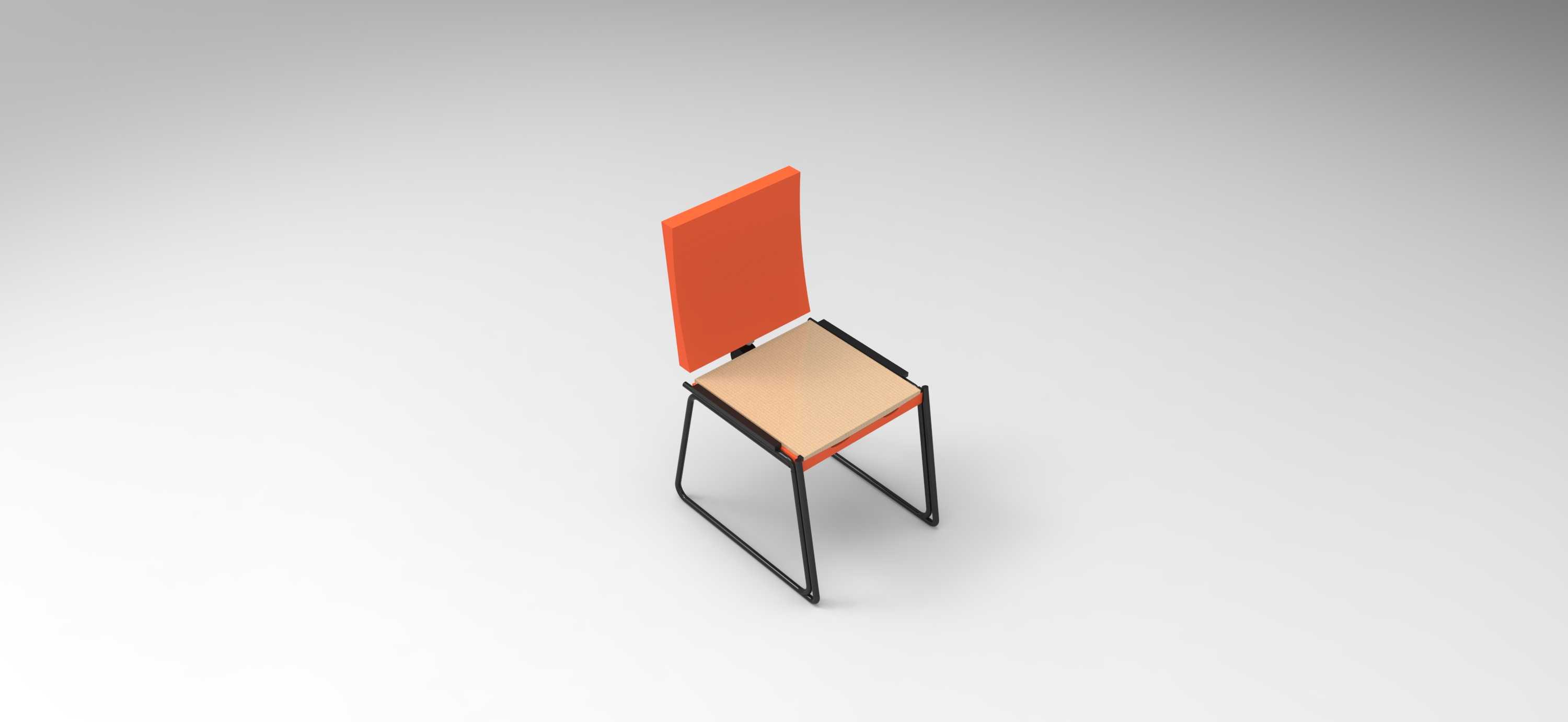

　　座面和靠背采用薄板成型表达方式，红色构件边缘带有轻微弯折或包边特征，有利于提高板件刚性，也能减少人体接触时的尖锐感。靠背相对座面呈后倾角度，尺寸上以成年人短时坐姿为边界，背部支撑区集中在胸腰段，不追求沙发类深度包覆。书写板面积较小，定位在手臂自然下垂后前臂可平放的高度，板边与人体之间保留进出空间。若在工程细化阶段继续深化，应校核板厚、管材直径、焊缝位置以及铰接点销轴直径，尤其要关注书写板支架在偏载书写时的扭转稳定性。

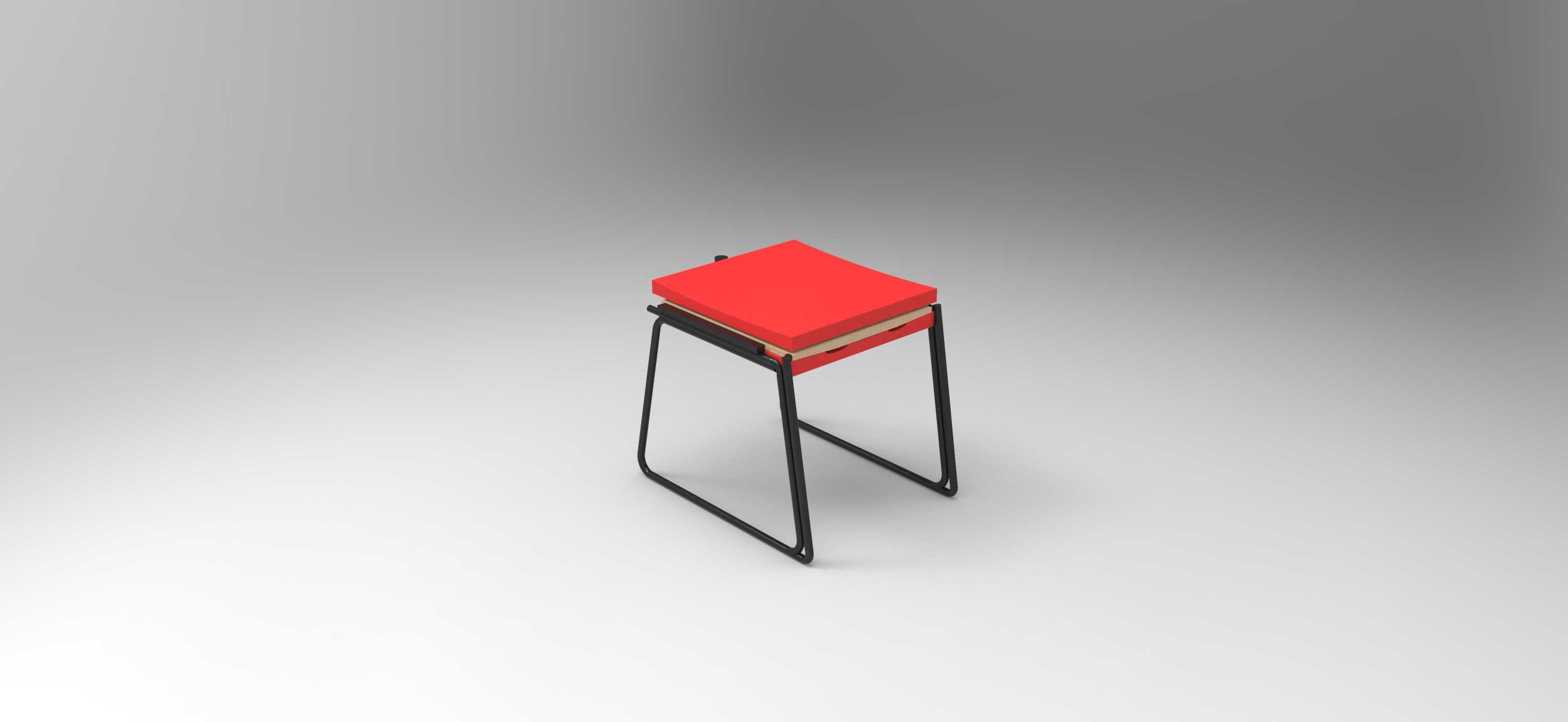

　　安装边界方面，成排布置时不能只按座面宽度估算间距，还要把右侧书写板展开后的外伸尺寸计入通道宽度。单椅收纳或靠拢时，书写板应处于翻起状态，扶手与相邻椅件之间保留手指避让间隙。地面若为地毯或软质材料，底部横管接触压强会降低压痕风险；若在硬质瓷砖地面长期使用，则可在框架底端增加防滑垫，以减少拖动噪声和局部磨损。模型中各部件的层级关系应清楚区分座板、背板、扶手、弯管框架、书写板、支架和铰接件，便于后续出工程图、拆料明细或进行轻量化渲染。

　　结构设计上，该椅强调耐用、易清洁和快速排布。红色板件与黑色框架形成明显视觉区分，浅色书写板则突出功能区域。钢管表面适合做喷涂处理，板件可采用木质复合板、塑料板或薄金属板等不同材料方案。对于三维结构设计人员，这类产品的建模重点不在复杂曲面，而在人机尺寸、转动机构、框架受力和密集布置时的空间协调。通过完整表达折叠书写板与椅架的连接方式，可以直接服务于教学家具方案展示、结构评审、采购选型沟通以及后续加工工艺确认。
