多层壁挂式置物陈列木架结构

　　墙面空间利用在零售门店、工作室、家居玄关和小型仓储场景中一直是容易被忽视的部分。这款壁挂式置物架采用竖向主承力板与水平托板交错组合的方式，把原本只能空置的垂直墙面转化为连续陈列面，适合摆放小件商品、样品盒、工具耗材、装饰物件或轻型周转容器。架体不落地，底部不占用通道面积，对于狭窄过道、收银台侧墙、工位上方墙面以及展示柜之间的空余区域尤其友好。

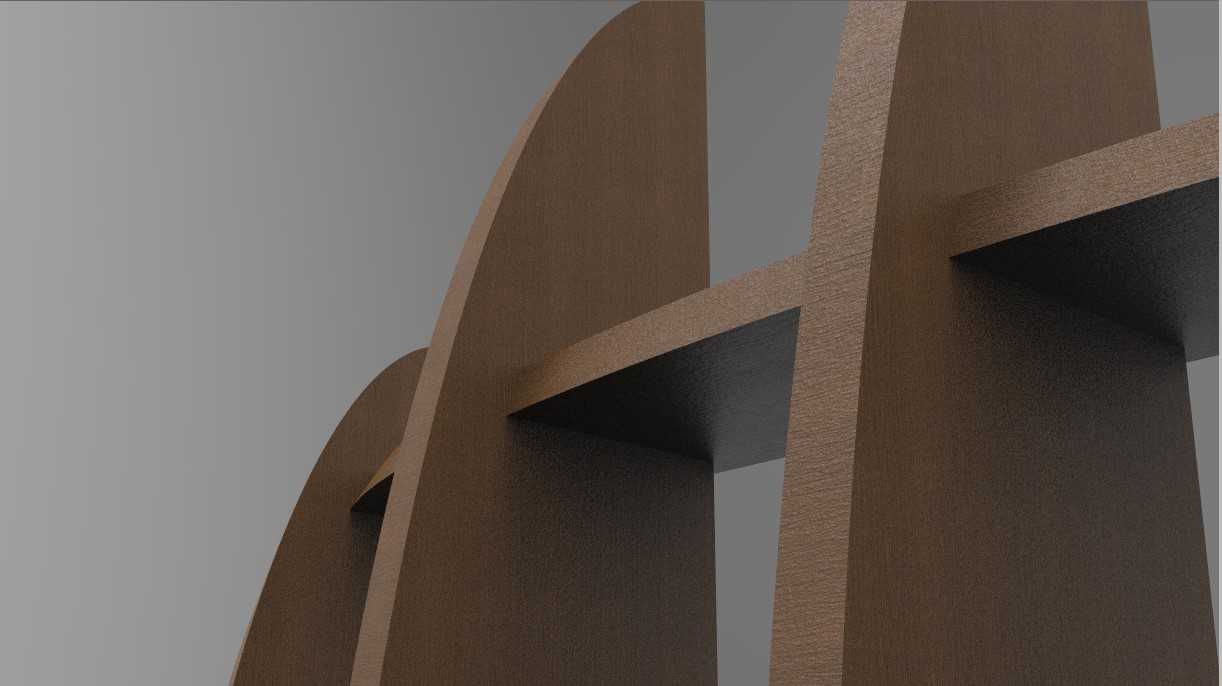

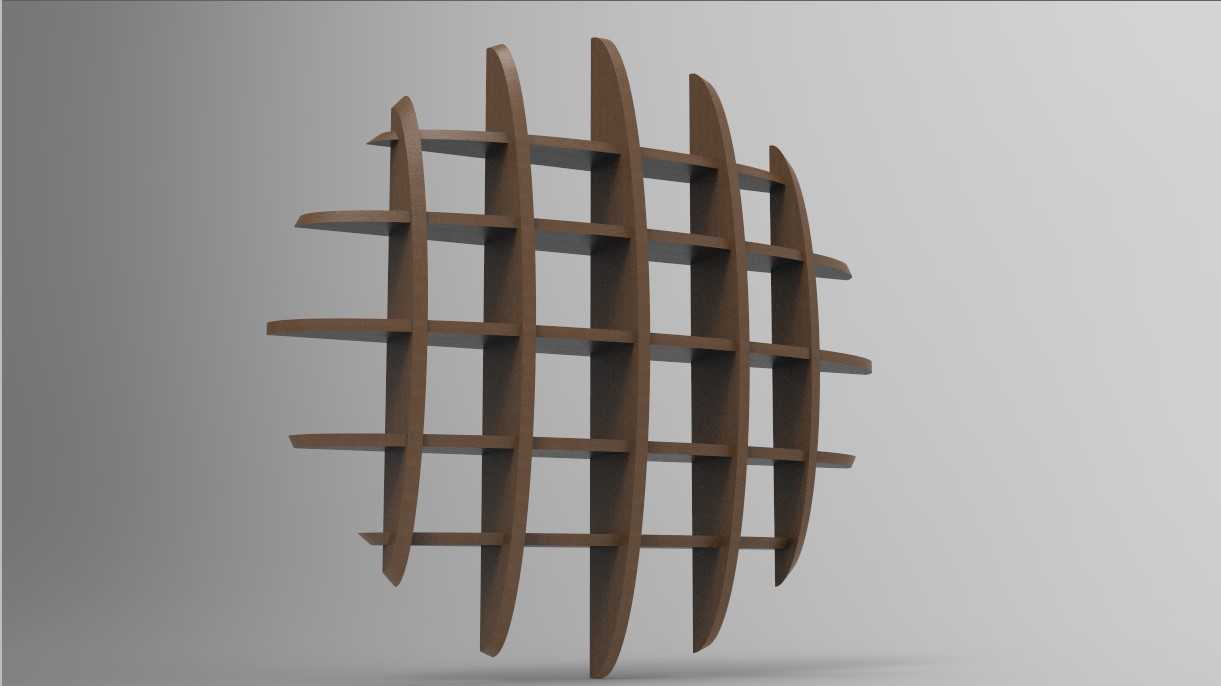

　　从结构受力看，整组架子由若干片竖向立板和多层水平托板构成。立板沿墙面方向等距布置，既承担托板传来的竖向载荷，又通过自身高度形成抗倾覆力矩；托板插入或固定在立板之间，形成左右连续的置物平面。托板前缘做了简洁的折线造型，端部并非简单直角，而是带有尖状收边，视觉上减轻了多层板件堆叠带来的厚重感。立板下部采用弧形收窄轮廓，靠近墙面安装位保留足够连接宽度，向下逐渐过渡为曲线边缘，既避免人员经过时被尖角磕碰，也让架体侧面轮廓更有识别度。

　　设计思路上，该架体没有采用复杂五金连接件，而是以板件之间的正交装配为核心。水平托板分层布置，层间高度可根据陈列物尺寸进行规划：较高层适合放置低频取用物品，较低层适合放置需要频繁拿取的物件。每一层托板向两侧伸出，形成多个独立摆放位；相邻立板之间的跨度控制在木板抗弯能力范围内，避免托板中部因长期承载产生明显下挠。若用于实物制作，板材厚度、立板间距和托板悬挑长度需要联动校核，尤其是放置工具、零件盒或密集商品时，不能只按外观比例确定尺寸。

　　安装边界方面，壁挂架的后缘应贴合墙面基准面，固定点宜布置在竖向立板与墙面接触的区域，并沿高度方向分散设置。上部固定点承担主要拉拔作用，下部固定点用于限制架体转动和剪切位移。墙面材质不同，连接方式也应区别处理：混凝土或砖墙可采用膨胀螺栓，轻质隔墙需找到龙骨或使用适配的墙体锚栓，木板墙则可通过木螺钉直接与墙筋连接。安装前应确认墙面后方没有管线、线槽或承重薄弱区，架体前缘与通行空间之间保留足够避让距离，防止取放物品时碰头或刮擦。

　　在实际使用中，这种架体的优势在于模块化和可扩展性。单组架体可以独立安装在小面积墙面上，也可以多组并列拼接，形成更长的陈列带。托板数量和层间距不必完全固定，可围绕商品高度、样品盒规格或工具收纳盒尺寸调整。若承载物偏重，应优先增加立板数量、缩短托板悬挑，并在托板与立板交接处增加榫接、暗销或角码加固；若以轻物展示为主，则可保持薄板造型，突出简洁的黑白层次和折线轮廓。

　　三维建模时需要重点处理板件厚度、装配间隙和层板对齐关系。立板上的托板安装位应保持同一标高，避免多层板件出现累计误差；托板前缘造型与立板侧面弧线需要在装配后保持连续，不应出现穿插或悬空。背板贴合面建议作为安装基准单独保留，方便后续出工程图时标注固定孔位、墙面距离和整体外轮廓。对于需要拆料加工的场景，还可在模型基础上进一步展开板材清单，核对每块立板、托板的外形轮廓和开槽位置，使设计成果能够直接服务于切割、钻孔和装配工序。
