多层工位物料承载钢制框架

　　这套框架结构面向车间内部工序间周转、线边暂存以及成品批量存放场景，整体采用矩形钢管与折弯钣金件组合成型，没有额外的装饰包覆，所有构件都直接承担定位、承载或限位作用。从现场使用逻辑来看，这类架体常布置在装配线旁、检验区入口或者成品暂存区，用来分层承托同规格工件，避免工件直接堆叠造成表面磕碰，也能让操作人员按层取放，减少弯腰翻找的动作。

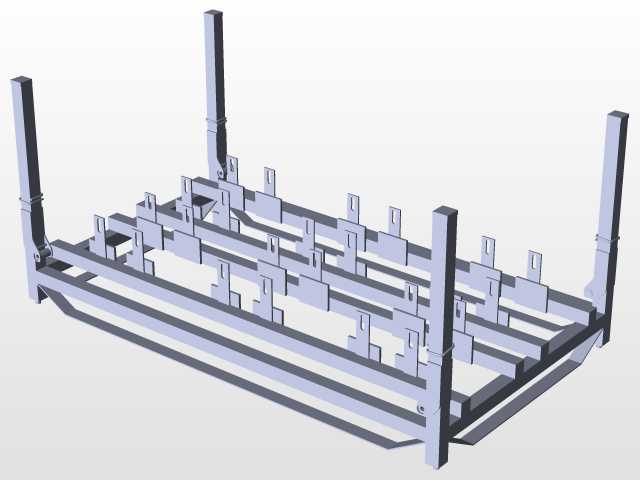

　　架体底部由多根纵向主梁贯通，主梁之间设置横向连系梁，形成格栅式承托面。格栅间距并非均匀随意布置，而是对应被存放工件的支撑点位置，让工件落位后主要受力点落在梁体上，悬空段控制在允许挠度范围内。底层梁系同时承担整体抗扭作用，长向主梁与横向短梁交接处通过焊接或连接件固定，能够抑制叉车挪动、人工推移时产生的平行四边形变形。

　　四根立式立柱从底框四角向上延伸，作为整体高度方向的主要支撑。立柱截面选用闭口管材，抗弯曲能力优于同重量开口型材，承受侧向碰撞时不容易出现局部折曲。立柱与底框连接处设置加强节点，把竖向载荷顺畅传递到底部框架，避免焊缝集中在单点。上部立柱并不直接形成封闭顶板，而是保留开放空间，方便吊装设备从上方取放较大工件，也便于操作人员从两侧观察层内物料状态。

　　层间定位依靠多组折弯卡扣件实现。这些小件沿纵向梁按固定节距排列，折弯边向上形成挡止面，工件推入后可被侧向限制，不会在架体转运时沿长向滑移。卡扣件本身带有安装孔，可根据工件外形变化调整固定位置，适配不同批次产品的支撑宽度。相比整体焊接死的隔板，这种分散式支撑件重量更轻，更换也更方便，局部磨损后只需拆卸单个小件，不必切割整层结构。

　　设计时首先要明确被承载工件的轮廓包络和重量分布。架体内部净宽需要大于工件最大宽度，并保留手指或夹具取放间隙；层间高度要考虑工件本体高度、堆叠余量以及操作人员视线。若工件需要配合周转箱使用，层距还应计入箱体翻边和底部加强筋尺寸。底部承托梁的排布应避开工件下方突出的接头、支脚或管路，防止工件落架时被硬点顶起。

　　外形边界方面，架体长度方向由多工位并列数量决定，宽度方向则受车间通道和托盘标准限制。立柱外轮廓构成最大安装边界，设计三维布局时应把外凸卡扣、焊缝余高以及可能安装的标识牌都计入干涉检查范围。若架体需要随地链线或叉车转运，底部应预留叉齿进入空间，立柱下端还要考虑碰撞补强；若固定在工位旁，则可在底框设置地脚连接板，通过膨胀螺栓与地面固定，降低取放工件时的晃动。

　　结构建模过程中，梁体可以按统一管材规格建立主骨架，再在装配环境中布置折弯件，便于后续调整节距。需要重点检查卡扣件与主梁的贴合面，折弯件底面应与梁面完全接触，不能只靠侧边焊缝受力。长向主梁在满载工况下会产生中部挠度，横向连系梁的位置应尽量对应工件支撑点，而不是单纯按等间距装饰性排列。对立柱还要考虑偏载工况，即某一层工件未放满时，侧向力矩会通过层架传递到立柱节点，节点处加强板的尺寸和焊缝长度需满足传力要求。

　　表面处理上，这类车间架体通常采用喷砂后喷漆或喷塑，棱角和焊缝处需保证涂层连续，因为物料频繁取放时，卡扣边缘和立柱外侧最容易被工件撞击。若用于电子件或洁净工序，架体可增加接地安装孔，避免物料搬运过程中静电积累。整体结构没有复杂传动部件，设计重点在于承载路径清晰、层位定位可靠、取放空间充足，以及在长期碰撞使用后仍能维持框架尺寸稳定。
