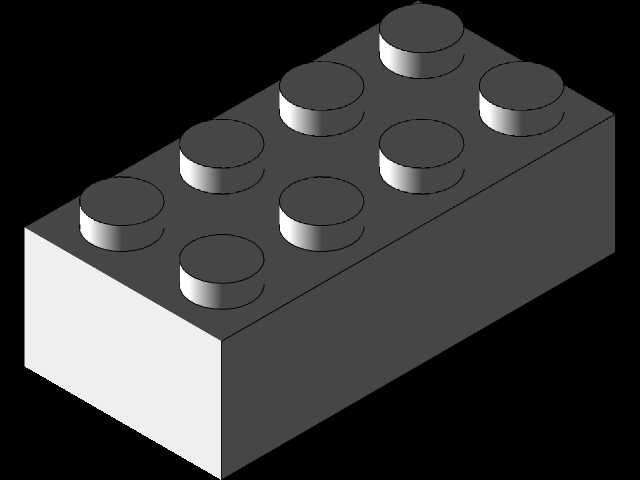

标准乐高2x4拼插积木砖逆向结构

　　这类2×4拼插砖的建模重点，并不在外观长方体本身，而在凸点、底面配合结构以及批量装配时的干涉控制。实际逆向时先确定砖体的基础长宽比例，再按两列四排布置八个圆柱凸点；凸点直径、高度和中心距需要保持统一模数，因为乐高体系的核心价值就是任意零件之间可重复拼插。若只按照片拉出外形，模型看起来接近实物，但装入装配体后会出现凸点过紧、侧壁干涉或上下砖无法压合的问题。

　　从结构功能看，顶面圆柱凸点承担定位和摩擦连接作用，底面则需要形成与下一块砖凸点相配合的容纳空间。砖体侧壁不能简单做成等厚实心块，真实零件在保证刚性的同时要兼顾注塑成型、脱模和材料收缩。建模时应把凸点根部圆角、侧壁厚度、底面支撑肋以及内部空腔关系分开表达，便于后续检查壁厚均匀性。对于需要生成BOM表的练习项目，单个砖虽然结构不复杂，但它体现了标准件建模的基本方法：先锁定配合基准，再完善制造特征，最后验证阵列装配。

　　应用场景上，这类零件常用于玩具结构设计、教育机器人套件、模块化夹具原型、小型自动化工作站的定位垫块，也可作为机械设计课程中讲解公差、装配关系和塑料件结构的案例。它不是承载大型载荷的工业部件，却能直观说明“小特征决定装配性能”。例如凸点与孔位之间若采用零间隙，在三维软件中可能无法装配；若间隙放得过大，拼插后又会松脱。因此尺寸处理要结合塑料弹性、表面摩擦和多次插拔需求，而不是单纯追求几何完全贴合。

　　外形边界方面，2×4砖以单位凸点间距为模数，长度方向覆盖四个凸点节距，宽度方向覆盖两个凸点节距，高度则包含砖体主体和顶部凸点。安装时不需要螺栓或粘接，依靠上下砖的凸点与内腔形成可拆连接；多块砖横向并排时，侧壁间距也要保持一致，否则连续拼接会产生累积偏差。阵列检查可以沿长度方向复制四块、宽度方向复制两块，再叠层装配，观察凸点是否同轴、侧壁是否错位、底面是否完全贴合。

　　设计思路上，建议先建立单个凸点的圆柱特征并按矩阵阵列，随后绘制砖体外形，再处理底面空腔和加强结构。圆角不宜遗漏，尤其是凸点根部和砖体底边，这些位置既影响塑料熔体流动，也能减少应力集中。若模型用于3D打印验证，可适当放大配合间隙；若用于注塑件分析，则需要进一步补充拔模斜度、浇口位置和收缩率。逆向工程的价值不在于复刻一张图片，而在于通过测量、推断和装配验证，把可见外形还原为可制造、可装配、可复用的数字零件。
