涵道防护式四旋翼无人飞行平台结构

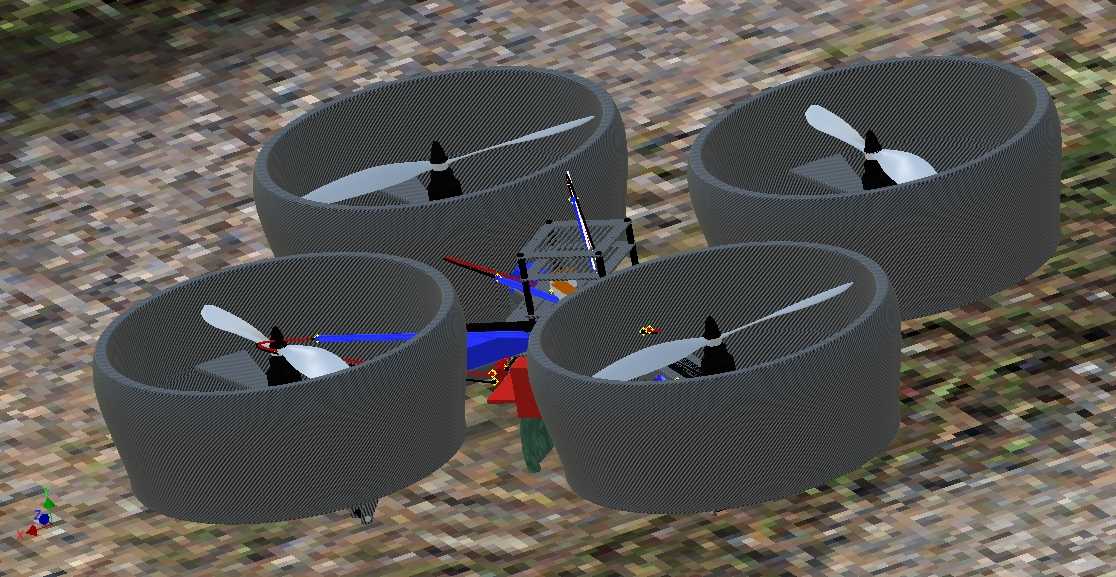

　　该结构方案围绕小型四旋翼飞行平台展开，核心特征是在四组旋翼外侧设置环形涵道防护结构，使旋翼在近地、近墙、室内巡检或人员密集区域作业时，不直接暴露于碰撞路径。与常规开放式四旋翼相比，涵道环壁能够在桨叶碰到障碍物前先形成接触边界，降低桨叶打断、异物卷入和误伤人员的风险，同时也为机架顶部、侧向挂载及维护拆装提供明确的防护轮廓。

　　从实际用途看，这类平台可用于室内空间巡查、教学实验、机器人竞赛验证、轻型传感器搭载以及复杂环境下的短距离飞行测试。四个涵道单元呈近似矩形分布，中央区域保留机载电子件、电池、控制板和任务载荷的安装空间。旋翼轴线保持竖直布置，相邻涵道之间通过机臂和中心框架连接，整体受力路径清晰：旋翼产生的升力经电机座、机臂传递至中心机架，电池和飞控等质量集中在中部，有利于降低姿态调整时的转动惯量耦合。

　　涵道部分采用深筒环形结构，环壁高度明显超过桨叶平面，形成周向包围。该设计不仅承担防撞作用，也能在轻微擦碰时维持桨叶与障碍物之间的安全间隙。环形内壁与桨尖之间需要保留均匀径向间隙，间隙过小会放大制造误差和振动带来的擦桨风险，间隙过大则会削弱涵道对滑流的约束效果。建模时应重点检查桨叶在最大弯曲变形、电机座公差偏移以及飞行振动条件下的运动包络，确保桨尖任何位置都不与涵道内壁发生干涉。

　　中央机架采用分层框架思路，上层可布置导航模块、通信天线或任务设备，下层适合安装电池与快拆结构。机架杆件在四个涵道之间交叉连接，节点处需要兼顾刚度与维修性。若用于竞赛或实验场景，中心区域还可预留传感器支架、摄像头安装面、布线槽和快拆板位置，使不同任务载荷能够在不改变主旋翼布局的情况下更换。布线应沿机臂内侧或框架表面固定，避免线缆悬入桨盘区域；电源相线、信号线和任务设备线缆宜分通道布置，以减少电机大电流对控制信号的干扰。

　　外形尺寸方面，四组涵道决定了整机的最大占地轮廓，运输和收纳时需要以涵道外缘作为包络边界。涵道直径直接限制桨叶尺寸，桨叶尺寸又与单轴拉力、电机转速、电池电压和整机重量相关。结构设计不能只追求防护圈大而厚，环壁过高或壁厚过大都会增加无效重量，导致续航时间和载荷能力下降。较合理的处理方式是在涵道易碰撞区域保留足够壁厚，在非关键区域通过筋位、镂空或轻量化截面降低质量。

　　安装边界上，电机座与涵道中心必须同轴，电机固定孔位应围绕轴线对称布置，保证电机轴承承受的拉力沿轴向传递。机臂与涵道连接处是高频振动和着陆冲击的关键区域，圆角过渡、加强筋和对称螺栓布局比单纯增加整块材料更有效。起落支撑位于整机下方，需要在着陆时先于涵道接触地面，同时避免支脚进入旋翼下洗流的核心区域。若任务载荷安装在底部，应检查其最低点与起落架底面之间的高度差，防止降落时压碰传感器或云台。

　　在三维建模过程中，应先建立四个旋翼轴线和涵道基准面，再以中心机架为骨架完成机臂、电机座、电池仓和载荷接口的协同布置。运动干涉检查不仅要看静态装配，还要结合螺旋桨旋转扫掠体、减震垫变形量、机臂装配公差和维护拆装空间综合判断。涵道式四旋翼的价值在于把飞行安全边界、载荷安装空间和机架轻量化放在同一结构中平衡，适合作为小型无人飞行器方案设计、结构验证和教学实训的参考对象。
