该作品呈现的是一台面向林荫铺装道路场景的概念超级跑车,建模重点并不在量产车的工程拆解,而在于把低趴运动姿态、夸张空气动力学套件和林间道路环境放在同一空间中,用于验证整车外饰比例、视觉重心以及场景渲染效果。车身采用双门跑车布局,车头明显压低,前舱盖向风挡方向收拢,驾驶舱相对靠后,后轮承担主要视觉体量,这种比例能够强化后驱高性能车辆的力量感。前保险杠两侧设置大尺寸导流开口,模型中以黑色内凹面表达进气与气流通道,实际方案中可用于引导气流穿过前轮内侧、降低前轴升力,并为制动系统提供冷却风源。车头灯组采用狭长造型,与前轮拱上缘衔接,避免在低矮车头上形成突兀的凸起;前唇向前下方延伸,贴近地面,在造型评审中可用来观察整车贴地感,也能为后续细化扩散器、底板气流通道提供边界参考。
车顶与风挡采用一体化白色覆盖件,和黑色车身形成强烈分色。风挡面积较大并向后倾斜,A柱线条顺着车顶汇入后侧进气区域,侧窗面积收窄,使座舱看起来像嵌入车身的独立舱体。车门后方保留明显的侧进气通道,气流可从车肩位置导入,服务于中置动力布局的散热需求。虽然该作品偏向外观概念表达,但在结构层面仍需关注侧进气口与后轮拱、车门铰链区、座舱侧围之间的空间关系:进气道不能侵占乘员肩部空间,也不能与车架侧梁、冷却模块安装点发生干涉。车身侧面使用连续曲面,腰线从前翼子板向后抬升,到后轮拱处形成饱满外扩形态;轮拱与轮胎之间保留较小间隙,配合大尺寸轮毂,突出赛道化设定。
车辆尾部安装高位固定式尾翼,翼面通过两侧支架与车尾结构相连。尾翼并非单纯装饰件,在高速工况下可提供额外下压力,支架位置需要避开后舱盖开启路径和尾灯检修区域。车尾下方预留扩散器区域的造型空间,后保险杠与底板之间形成向上收束的通道,用于加快车底气流流出速度。建模时若继续深化,应将尾翼支架、后副车架上端安装点、后部散热模块一起校核,避免外观套件只在渲染图中成立而无法落到实车结构。轮毂采用多辐式运动造型,轮胎外径大、扁平比低,轮距相对车身宽度较宽;这种布置有利于提升弯道侧向稳定性,同时也要求转向节、制动盘、卡钳与轮辐内表面保持足够安全间隙。

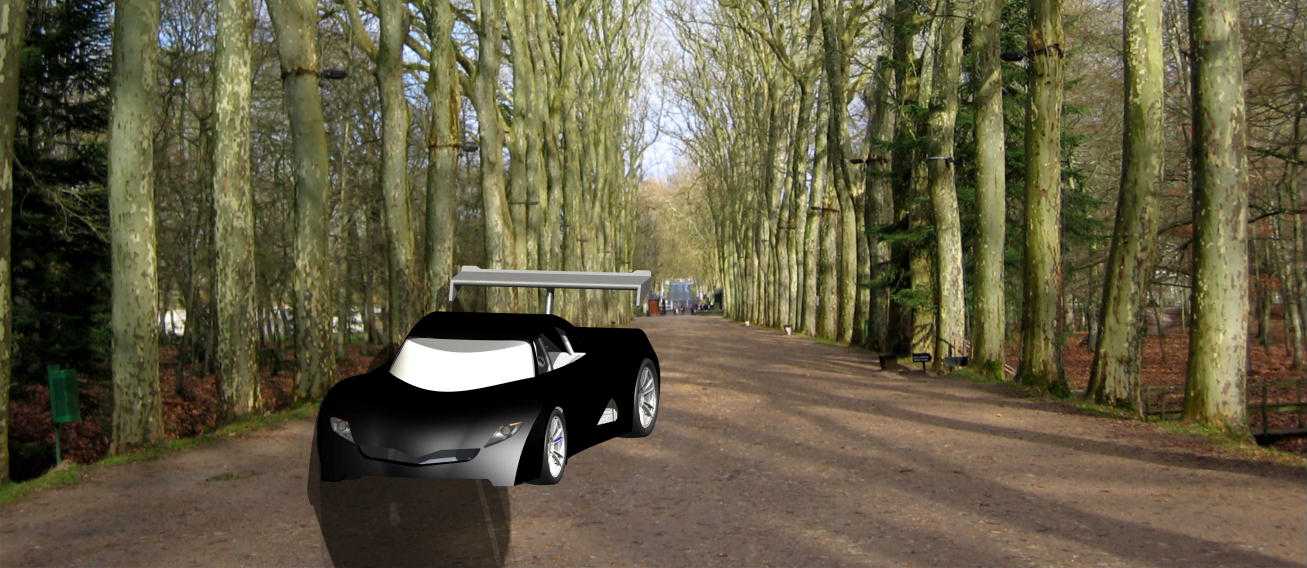

场景部分选择两侧高大乔木夹道的铺装路面,树木沿道路纵向重复排列,形成明显透视线,能够把视线集中到跑车主体上。路面带有斑驳树影和轻微尘土质感,可用于评估车漆在自然光、阴影和粗糙地面反射下的表现。对三维从业者而言,这类场景不仅是展示背景,也会影响材质参数:黑色高光车漆在暗部容易丢失曲面细节,需要依靠环境反射、边缘高光和地面倒影来表现车身曲率;白色车顶则要控制曝光,避免风挡与车顶交界线被强光吞没。车辆在道路中的位置略偏画面中心,车头朝向观察者,便于同时检查前脸、车顶、尾翼和侧进气口的整体关系。
从安装边界看,概念超跑的外廓宽度主要由外扩轮拱和后视镜决定,低位前唇会限制接近角,整车不适合陡坡或破损路面;尾翼高度则影响车库门洞、运输架固定和展示台背景高度。若将该模型用于后续课程设计或造型方案评审,可在现有外饰基础上继续补充车架硬点、悬架行程、轮胎跳动包络、动力舱散热模块和座舱人机界面。当前模型的价值在于快速建立整车姿态:长车头、短前悬、宽后轮、高尾翼和低车顶共同构成超级跑车的识别特征,同时林荫道路环境为材质反射、光影层次和空气动力学视觉表达提供了直观验证空间。
