车载中控台iPhone拓展坞结构设计

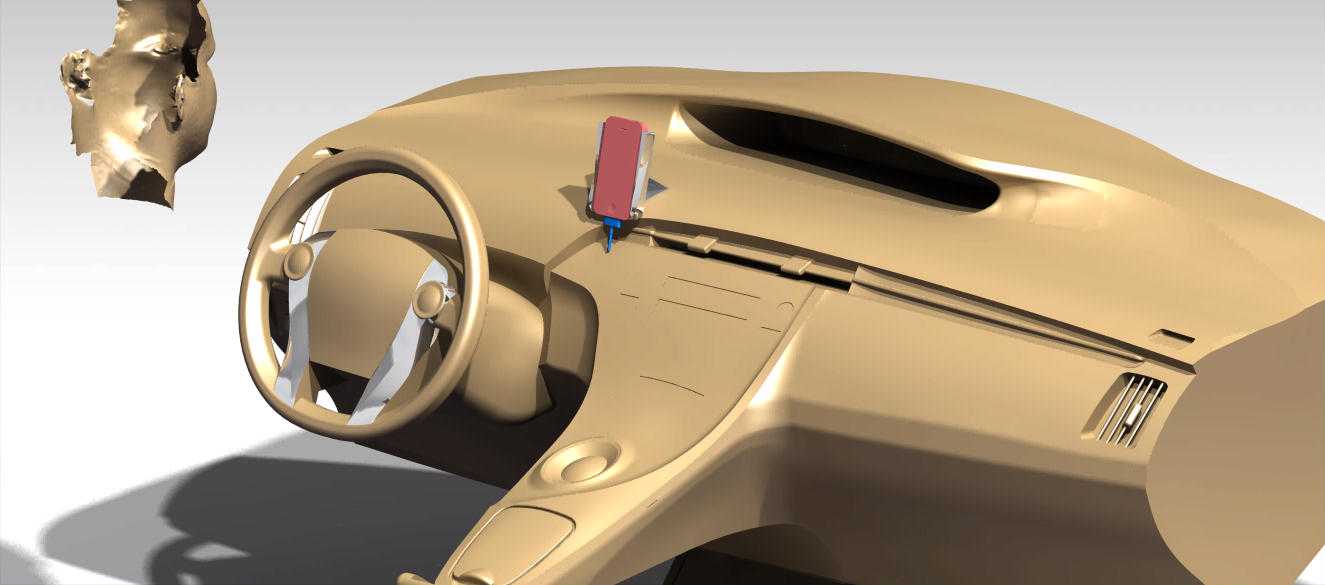

　　这套车载手机拓展坞的结构方案围绕乘用车驾驶舱中控区域的使用需求展开，建模时首先锚定方向盘右侧、仪表台中控面板上方的安装边界，整体底座贴合中控台面的弧形曲面走势，没有采用通用平面支架的平直底板设计，避免安装后出现局部悬空、行车振动时异响的问题。拓展坞的支撑立座做了倾斜角度适配，手机置入后屏幕朝向驾驶员视线侧，日常查看导航、接听免提通话时不需要大幅低头偏移视线，兼顾驾驶操作的视线安全。

　　从实际使用场景来看，这类车载拓展坞主要布置在家用车、通勤车辆的中控闲置区域，替代粘贴式、出风口卡扣式手机支架的不足：粘贴式支架长期暴晒后胶层老化容易脱落，出风口卡扣款会遮挡空调导风叶片，冬季暖风直吹手机还会造成设备机身过热，这套贴合中控台面的底座结构依托台面自身的承载面固定，不干涉空调出风路径，也不会在转向、颠簸路面出现支架晃动摇摆的情况。

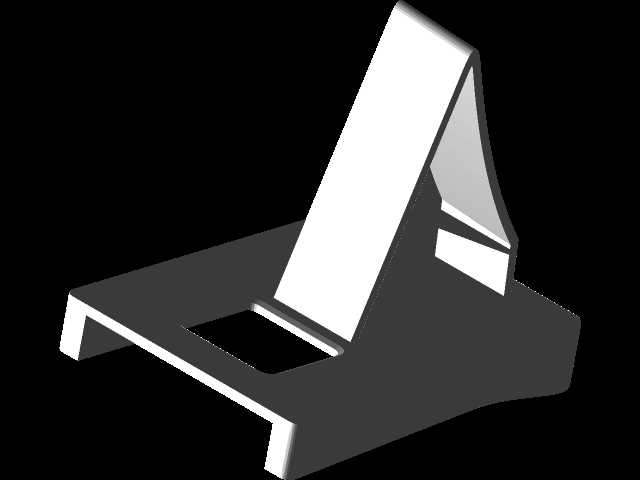

　　功能结构上，坞座的容纳槽宽度匹配对应型号手机的机身厚度，槽体内侧预留了充电线缆的走形缺口，手机竖放置入后，底部充电接口可以直接对接预埋的充电线，不需要每次插拔线缆时反复调整对位。立座两侧的限位凸边做了小角度倒角，手机取放时不会刮擦机身侧边，即使带薄款保护壳也可以顺利置入，不需要拆卸外壳。底座和中控台面接触的底面预留了防滑缓冲垫的安装位，装配后既可以增大摩擦阻力避免滑移，也能防止硬质塑料底座直接剐蹭中控内饰表面留下压痕。

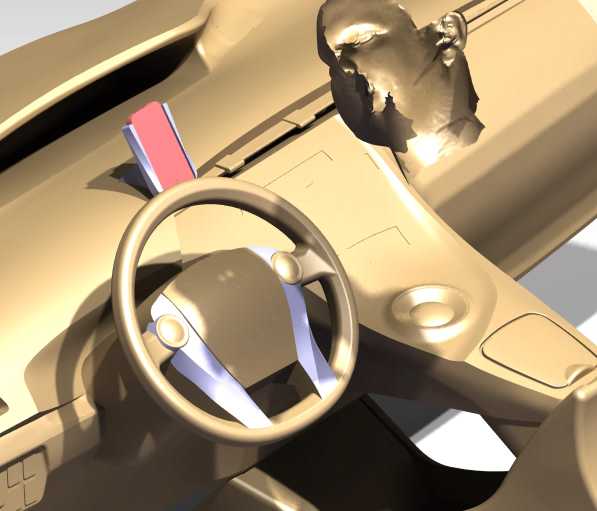

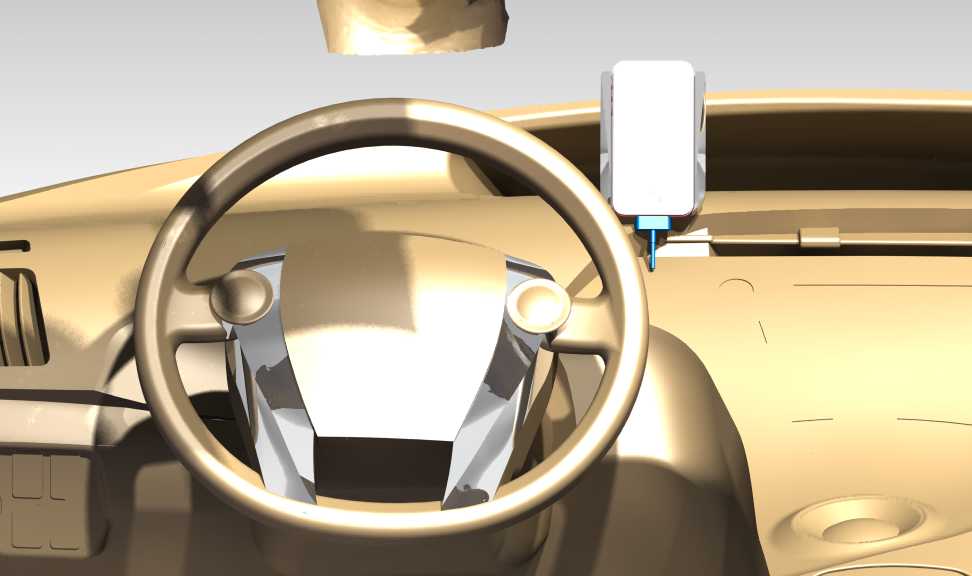

　　建模过程中对中控周边的干涉边界做了同步校核：拓展坞安装完成后，左侧距离方向盘轮圈留有足够的安全间隙，驾驶员转动方向盘做满打方向操作时，手部、轮圈都不会触碰坞体或者置入的手机；前方不遮挡仪表台的空调旋钮、中控功能按键的操作空间，手部伸手调节风量、切换车机功能时不会被支架阻挡；上方不遮挡驾驶员观察仪表指示灯的视线，手机置入后的最高轮廓也不会超出前挡风玻璃下沿的反光干扰区域，避免夜间手机屏幕反光映射在风挡上影响驾驶视线。

　　外形细节上，坞体整体采用和车内内饰风格协调的流畅曲面，没有突兀的尖锐棱角，底座轮廓顺着中控面板的筋线走势延伸，视觉上和原车内饰的融合度更高，不会像后期加装的通用支架那样产生割裂感。支撑立板的厚度做了加强筋布局设计，在控制整体重量的前提下保证悬臂支撑刚度，手机长期放置不会出现立板倾斜变形的问题。走线路径在底座底部做了隐藏式线槽，充电线缆可以顺着中控台面的缝隙埋线布置，不会有线缆裸露在台面上杂乱缠绕、影响换挡操作的问题。

　　结构设计阶段还考虑了不同使用工况的适应性：夏季车内密闭暴晒后中控台面温度较高，坞体的支撑槽和手机接触的位置预留了微小散热间隙，避免手机背部和坞体完全贴合积热；车辆经过减速带、颠簸非铺装路面时，底座的大接触面配合防滑垫可以分散振动冲击，限位凸边的夹持高度覆盖手机机身下部三分之一的位置，既保证夹持稳定性，又不会遮挡手机侧边的按键，不会出现颠簸过程中手机滑脱飞出的风险。整个模型把中控安装环境、手机取放操作、充电走线、驾驶安全边界几个核心要素整合在同一套曲面结构里，给车载数码附件的结构设计提供了完整的三维参照。
