火箭箭体ULA M型轻量化连接支架

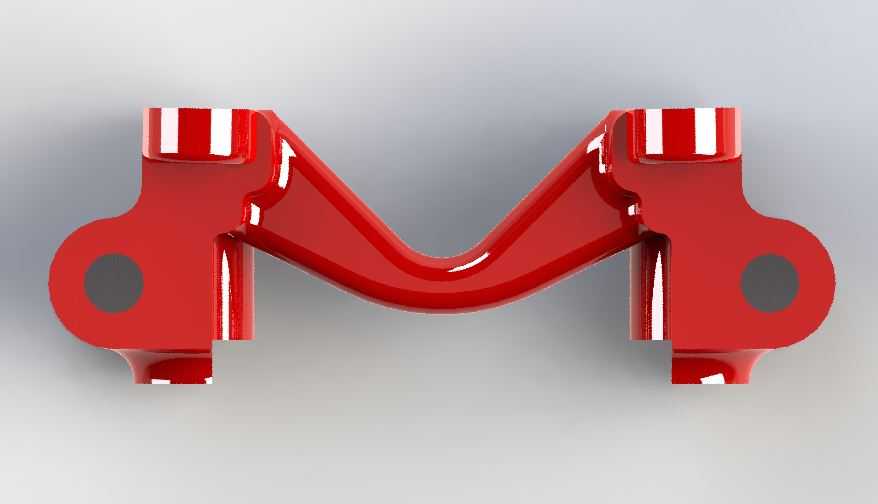

　　该支架构型的设计灵感源自字母M的双立臂加中部弧形过渡形态，属于航天运载火箭舱段外接附件的专用连接支撑构件，主要应用于ULA火箭箭体外部小型载荷、管路走线支架或者外置传感组件的挂载固定场景，在箭体飞行段承担挂载件的惯性载荷、气动振动载荷传递功能，两端立臂分别对接箭体壁面的预置安装点位，下部两个带开口卡箍的基座则用于抱紧固定沿箭体轴向铺设的圆截面管路或者圆柱形外置设备，实现挂载件与箭体本体之间的刚性连接，避免飞行过程中附件出现晃动、脱落风险。

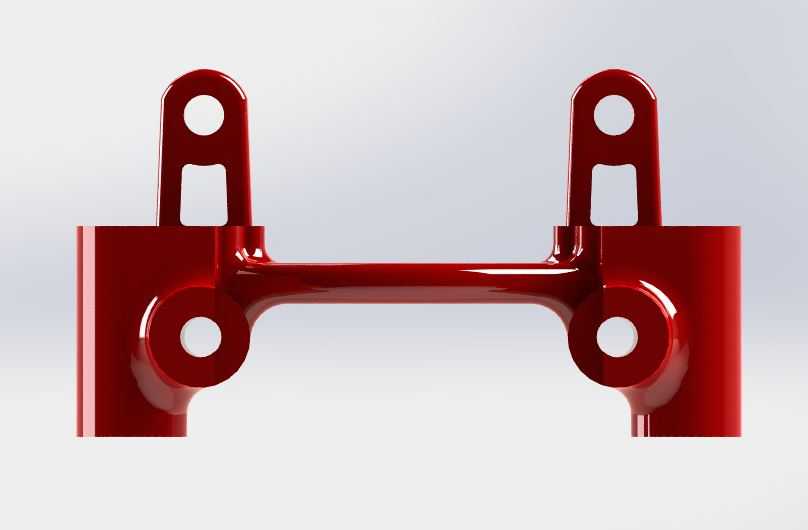

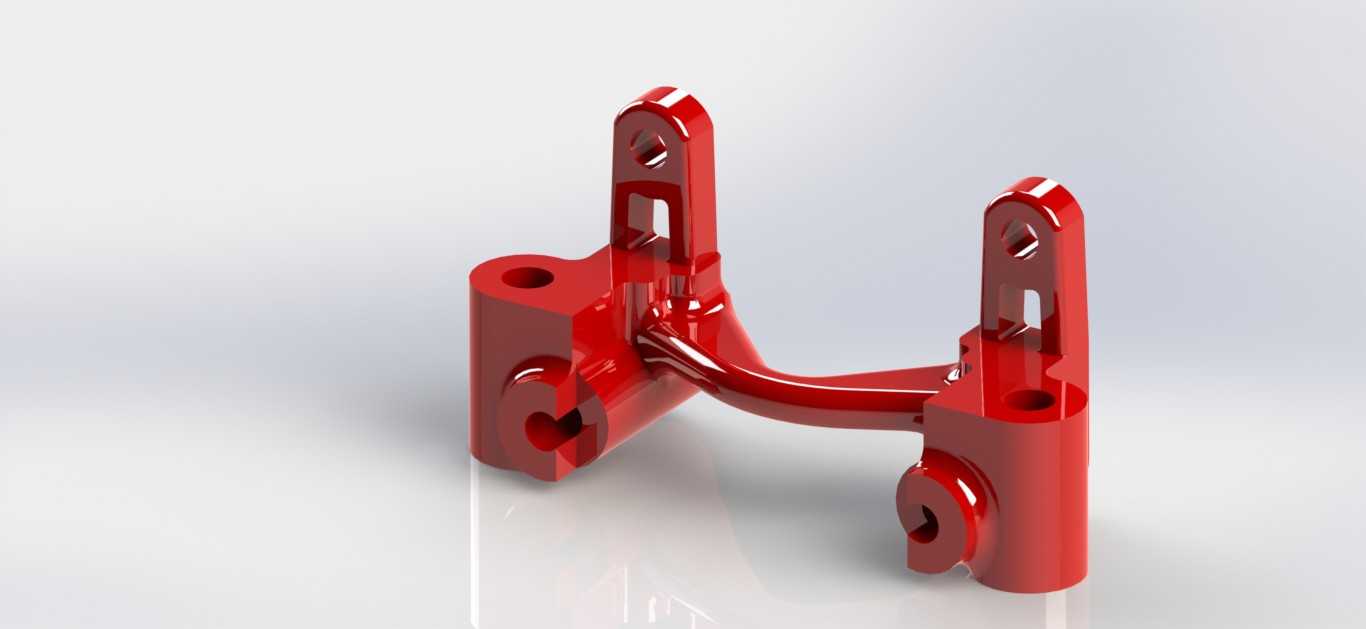

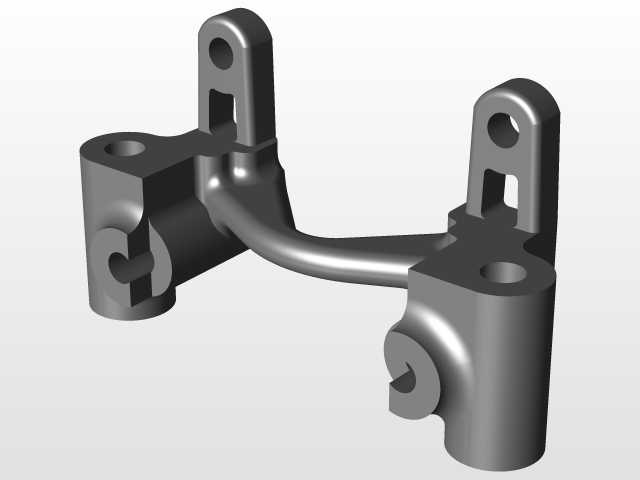

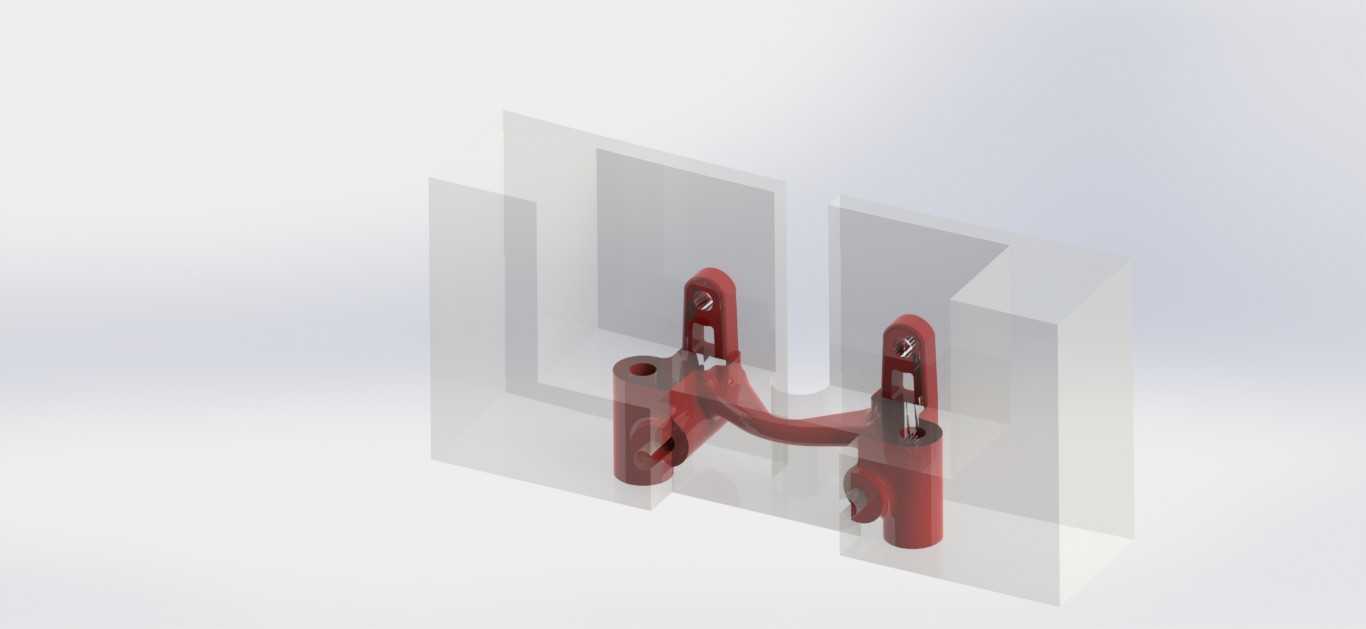

　　从结构受力逻辑来看，整个构件没有采用传统实心铣削支架的等厚实体设计，而是在初始毛坯构型基础上做了拓扑优化减材处理：原始实体毛坯的总体积为20.07立方英寸，优化完成后最终保留的结构体积仅为1.55立方英寸，材料去除占比达到92.277%，绝大多数不受力或者应力水平极低的冗余材料都被完全剔除，仅沿着载荷传递的主路径保留连续的受力筋络。两个向上伸出的立臂顶部加工有同轴的圆形通孔，用于穿入紧固螺栓将支架上端锁附在箭体壁面的安装座上，立臂中段开设的长条形开槽并非工艺缺口，而是特意预留的装配调节余量：当箭体壁面的安装孔位存在小范围加工公差、或者挂载管路的轴向位置出现小幅偏差时，开槽可以允许螺栓在槽内小幅滑移调整补偿位置误差，降低装配时的孔位对位难度，避免强行锁附产生附加装配内应力。立臂和下方基座之间没有采用生硬的直角转接，而是用一根平滑弯曲的弧形横梁将左右两个支撑单元连为整体，弧形轮廓完全顺着主应力的走向延伸，既避免了直角转角处的应力集中问题，又让左右两侧的载荷可以通过弧形梁互相分担，当单侧挂载点受到冲击振动时，另一侧的支撑结构也能参与承载，提升整体结构的抗振冗余度。

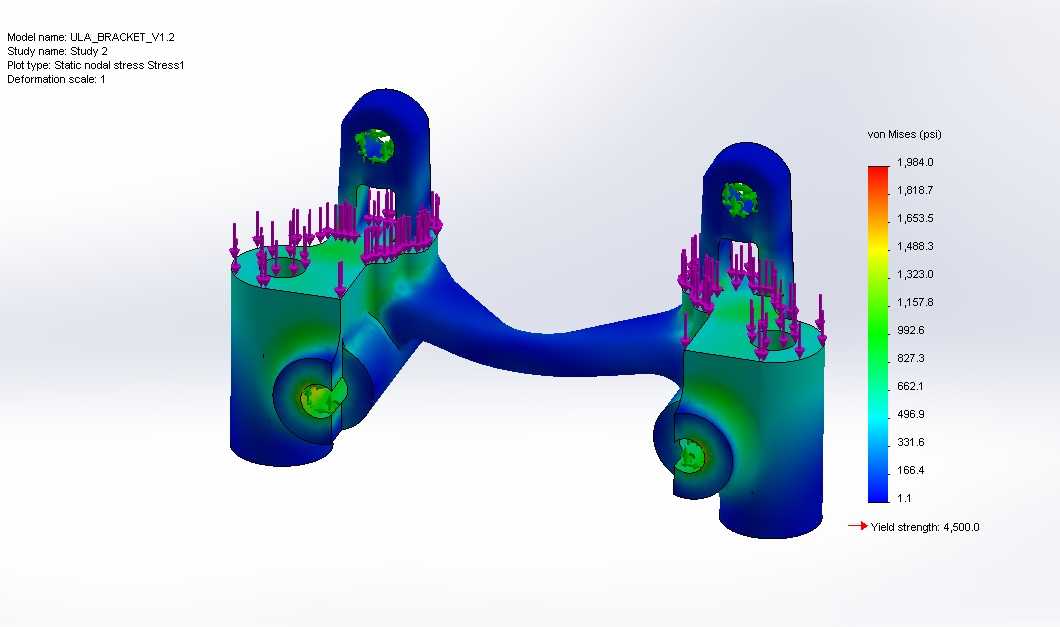

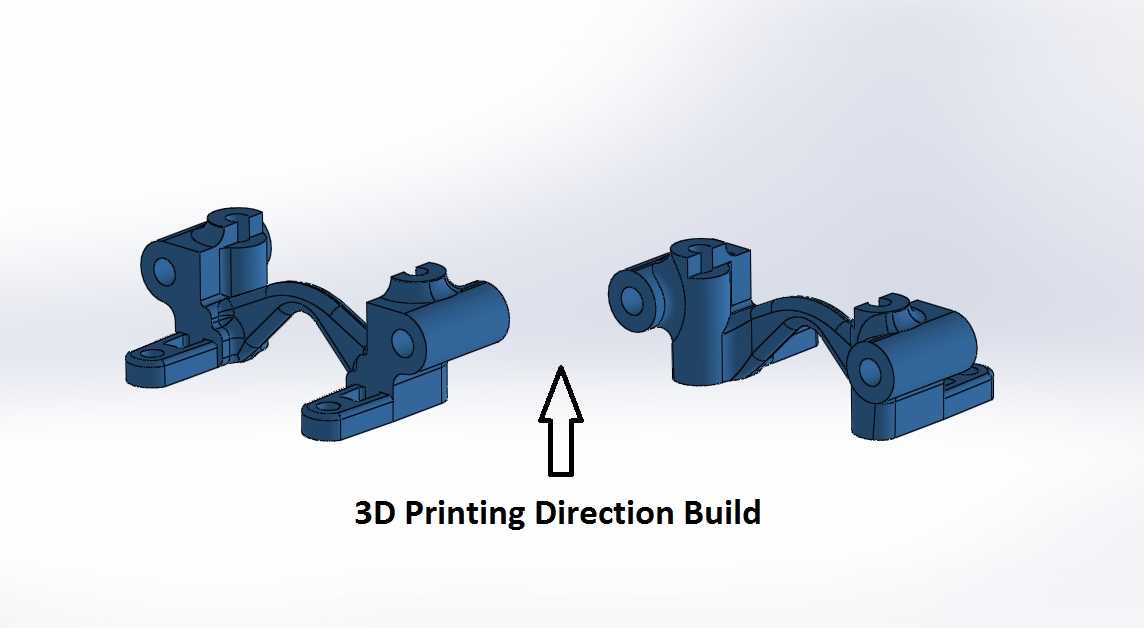

　　下方的两个基座主体为圆柱块状，中心加工有大直径的半圆卡口，侧面开出C型开口槽，使用时将圆管从开口处卡入基座的内孔，再通过外部卡箍或者锁带收紧开口，即可把支架和管路抱紧为一体，基座顶面额外加工的小直径沉孔用于安装定位销或者辅助紧固螺钉，防止支架沿管路周向转动滑脱。针对航天工况的高可靠性要求，设计阶段完成了全工况FEA有限元校核，按照火箭起飞段的最大过载、振动量级施加载荷边界后，构件全域的最大Von Mises等效应力为1984psi，该应力值远低于常用航空铝合金的屈服强度阈值，即使叠加材料缺陷、加工表面粗糙度带来的应力集中系数，整体安全余量仍能满足航天飞行的载荷规范，不会在飞行过程中出现塑性变形或者断裂失效。

　　在安装边界层面，该支架的整体包络尺寸适配箭体壁面相邻两个安装点的标准间距，两个下端卡口的中心距和待固定管路的排布间距完全匹配，安装时不需要在箭体壁面额外打孔，直接利用预置的工艺安装孔即可完成锁附，整体重量因为大幅拓扑减材控制在极低水平，不会给箭体带来过多的死重负担，契合航天发射构件对每一克重量都严格管控的设计原则。结构的所有外轮廓转角都做了圆滑过渡处理，没有尖锐的铣削棱角，既可以降低飞行过程中的气动阻力，也能避免应力集中在尖角位置萌生疲劳裂纹，经过多轮迭代优化后的构型，在保证承载能力完全达标的前提下，实现了材料利用率的最大化，是拓扑优化技术在航天轻量化支架设计中的典型落地结构。
