精密滚子链条传动结构三维数模

　　链传动作为机械动力传递领域应用极为广泛的挠性传动形式，在各类工业输送、动力输出场景中承担着不可替代的作用，本次完成的滚子链条三维结构数模，完整还原了标准传动链条的装配逻辑与每一处细节特征，可直接用于链传动系统的布局校核、运动仿真与结构参考。

　　从实际工程应用场景来看，这类滚子链条大量出现在输送生产线、农机动力传输、摩托车与自行车驱动系统、机床进给机构、物流分拣设备、矿山输送装备当中，和带传动相比，它不存在弹性滑动问题，平均传动比精准，传递相同功率时整体结构更紧凑，作用在轴上的径向压紧力更小；和齿轮传动相比，它对两轴中心距的适配范围大得多，不需要高精度的箱体定位，在多尘、油污、重载低速的恶劣车间环境里，依然能保持稳定工作，维护更换也十分便捷。

　　建模过程中首先梳理了链条的核心组成：内链板、外链板、套筒、滚子、销轴五大零件逐一独立建模，再按照实际装配关系完成整链拼接。内链节由两片内链板与两侧套筒过盈压装组成，滚子空套在套筒外圆，可自由转动；外链节由两片外链板与销轴过盈固定，销轴穿入套筒内孔形成回转副，相邻内外链节依次铰接，最终形成可弯折的挠性传动件。工作时滚子与链轮轮齿啮合，啮合瞬间滚子自身转动，把链节和轮齿之间的滑动摩擦转化为滚动摩擦，大幅降低齿面磨损与啮合冲击，这也是滚子链相比简易套筒链寿命更长的核心原因。

　　设计思路上严格参照标准短节距精密滚子链的尺寸逻辑，链节距作为最核心参数，决定了链条整体承载能力与配套链轮的齿形分布，建模时保证每一节链节的铰接同轴度，链板两端的开孔中心距与节距完全一致，链板外形采用8字形轮廓，既保证各截面抗拉强度趋近等强度，又尽可能减轻整体重量、降低运动时的惯性冲击。销轴两端与外链板的固定位置、套筒两端和内链板的贴合面都做了精准的配合面还原，没有出现结构干涉。

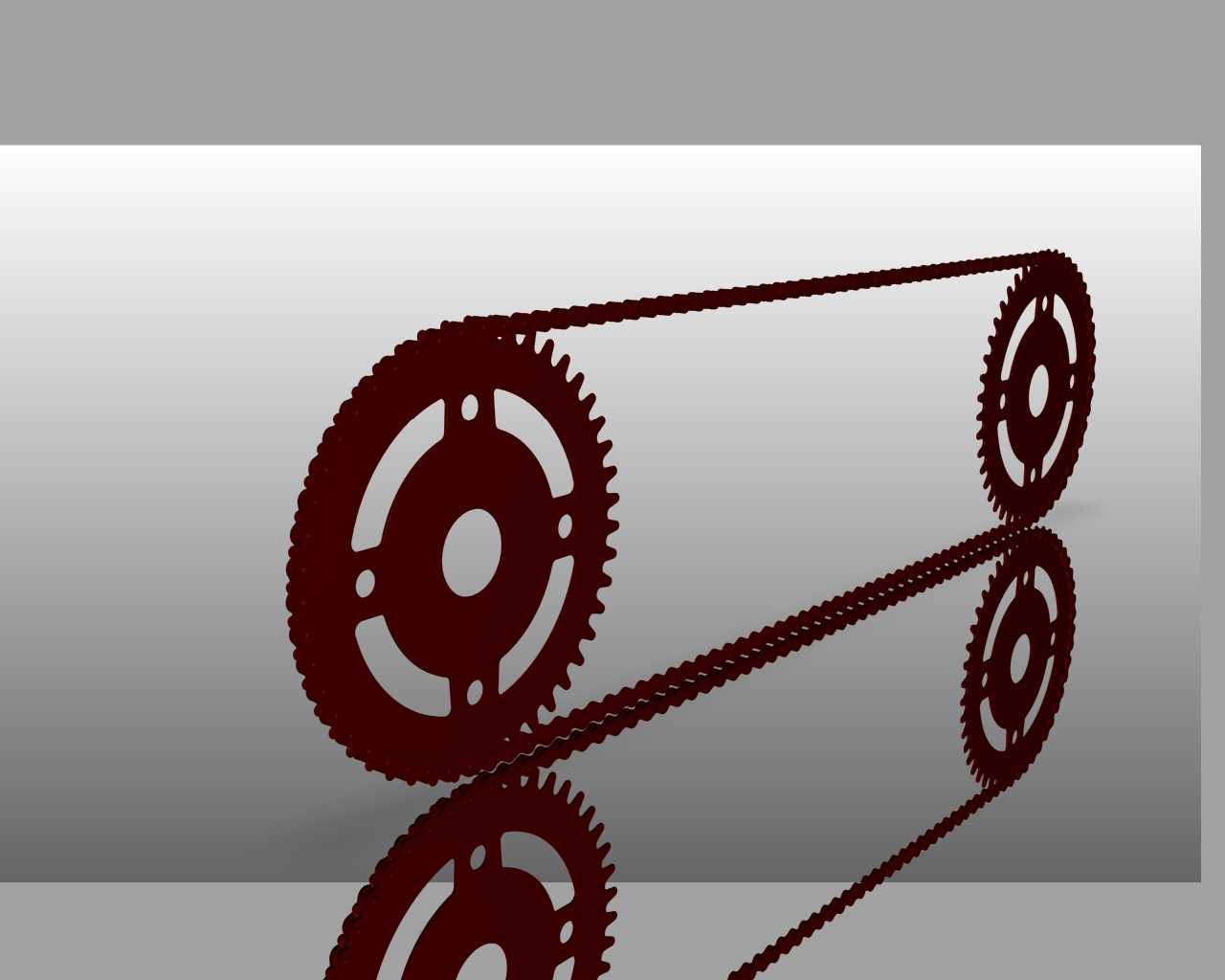

　　在布局安装边界层面，整链装配完成后可直观校验两链轮的中心距适配范围：链传动的合理中心距通常取30到50倍链节距，中心距过小会导致小链轮上的包角不足、同时啮合齿数太少，加剧轮齿磨损与多边形效应；中心距过大则会造成链条松边垂度过大，高速运行时容易出现松边抖动、跳齿甚至脱链。数模中可直接模拟链条绕入、绕出链轮的运动过程，观察链节进入啮合时的相对位置，校核松边的合理垂度，工程中一般允许松边垂度为中心距的2%左右，针对垂直布置或者重载冲击的工况，还需要配套张紧轮，张紧轮通常压在松边内侧或外侧，这个数模也能直接用于张紧机构的位置布局参考。

　　从功能特性维度看，该链条结构完整还原了铰接处的转动自由度，导入运动仿真环境后可直接设置链轮驱动，模拟连续传动过程，直观呈现链传动的多边形效应——即链条绕上链轮后瞬时链速会随链节啮合位置产生周期性波动，进而带来动载荷与冲击，设计人员可借助该数模匹配合理的链轮齿数、链节距与运行转速，把动载荷控制在允许范围内。数模中各零件的壁厚、配合间隙都参照实际量产链条的工艺要求，链板的倒角、销轴的端部特征都有体现，既可以作为传动系统设计时的选型参考，也能用于非标输送设备的链条导轨、张紧机构、护罩的空间布局校核，避免后续设计出现链条与周边机架、护罩的运动干涉。针对需要在腐蚀环境、食品输送场景使用的工况，也可在该数模基础上修改链板材质、表面处理特征，快速衍生出不锈钢链条、加长销输送链等变体结构，满足不同设备的定制化传动需求。
